2025.12.15 更新日志

· 阅读需 8 分钟
Song Yankan
Song Yankan

XStudio 更新​

  1. SimStudio 更新

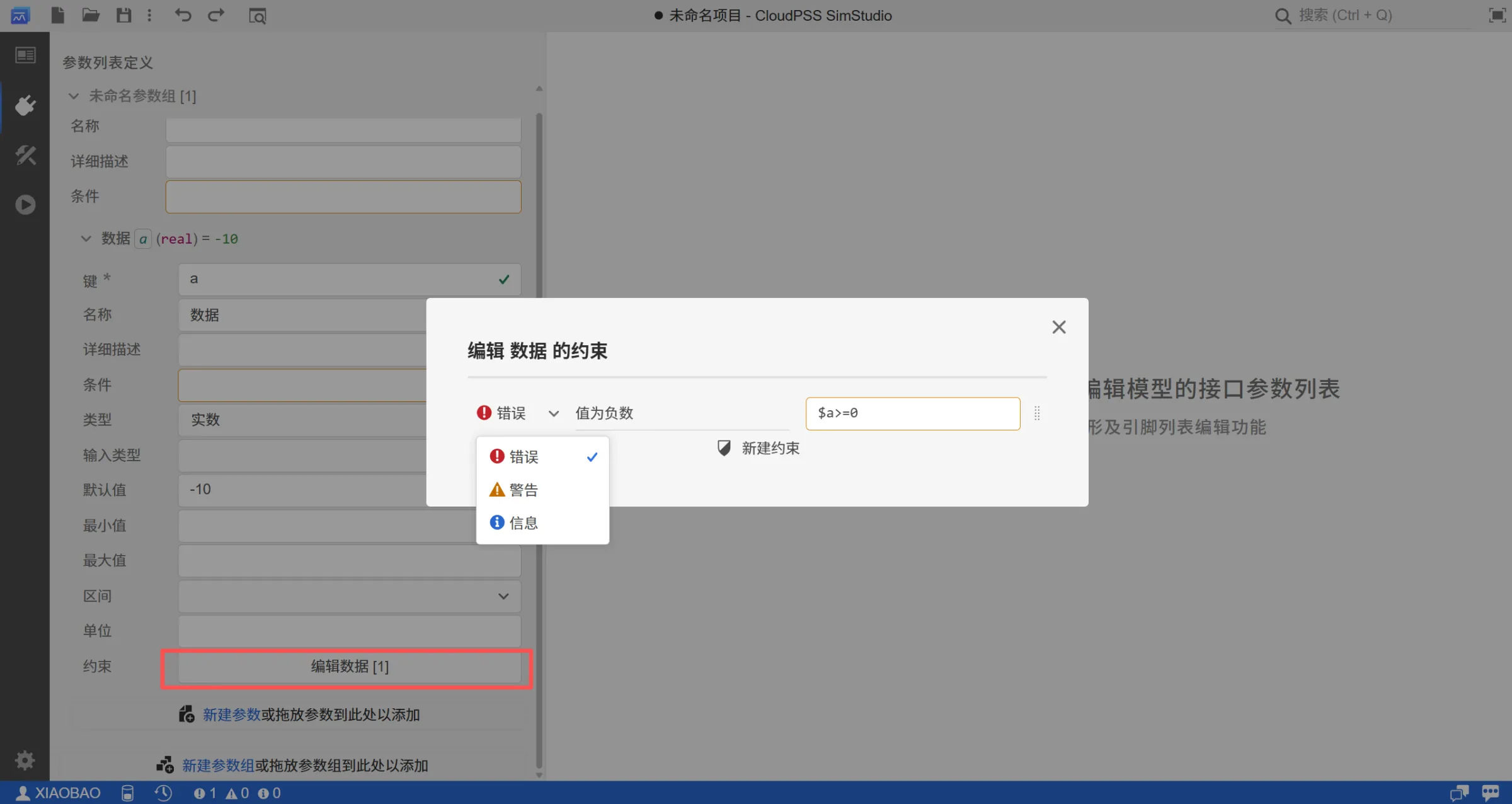

    1. 约束条件支持设置告警级别
    约束条件支持设置告警级别
    约束条件支持设置告警级别
    1. 元件表表头添加悬浮提示，包括参数组、名称、描述等信息
    2. 运行队列排队详细信息提示
    3. 结果页面拓扑展示界面支持手动调整图表大小

EMTLab 平台更新​

  1. 开关/离散事件增强的提示：算例中使用了电力电子分立开关元件时，在运行时提示用户选择开关/离散事件处理增强
  2. 运行日志合并功能

OpenCloudPSS 累计更新​

  1. OpenCloudPSS 开源计划发布以下官方模型

    1. WSCC/IEEE 标准系统
      1. 4 机 2 区域测试系统 v1b1 版本
      2. 3 机 9 节点测试系统 v1b1 版本
      3. 5 机 14 节点测试系统 v1b1 版本
      4. 30 节点测试系统 v1b1 版本
      5. 10 机 39 节点测试系统 v1b1 版本
      6. 118 节点测试系统 v1b1 版本
    2. 继电保护系统保护基础案例
      1. 电力系统距离保护基础案例 v1b1 版本
      2. 电力系统线路纵联差动保护基础案例 v1b1 版本
      3. 电力系统三段式电流保护基础案例 v1b1 版本
      4. 电力系统三段式零序电流保护基础案例 v1b1 版本
      5. 电力系统零序电压保护基础案例 v1b1 版本
      6. 电力系统复压过流保护基础案例 v1b1 版本
      7. 电力系统重合闸基础案例 v1b1 版本

  2. OpenCloudPSS 开源计划更新以下官方模型

    1. 直驱风机模型
      1. 直驱风机 01 型-快速详细模型-标准模型
        1. 11.4 日版本号升级为 v2b2，修改升压变压器接法为低压侧 Y 接，高压侧 D 接
      2. 直驱风机 01 型-平均模型-标准模型
        1. 11.4 日版本号升级为 v2b2，修改升压变压器接法为低压侧Y接，高压侧 D 接，修复了受控电压源外断路器频率默认为50Hz的问题
      3. 直驱风机 01 型-标准封装模型
        1. 8.26 日修复了网侧 q 轴 PI 外环控制中无功功率指令值符号错误的问题，该问题会导致直驱风机输出的无功功率与指令值相反；
        2. 9.4 日版本号升级为 v2b2，增加启动时间设为 0s 时，禁用支撑建压理想电压源的逻辑；删去变流器控制中冗余的控制；
        3. 9.23 日版本号升级为 v2b3，将模型参数中的并网点电压有效值（由潮流结果写回），修改为并网点电压基准值（由用户手动填入）；新增功率约束，当功率控制方式选用指令控制时，有功功率参考值不得超过 MPPT 计算的最大功率值
        4. 11.4 日版本号升级为 v2b4，修改理想变压器接法为 Y/Y 接，修复理想变压器参数倍乘等值问题；修复受控电压源外断路器频率默认为 50Hz 的问题；修复潮流模型中电压限幅值取值不合理的问题；完善元件名称，突出版本号
    2. 双馈风机模型
      1. 双馈风机 01 型-快速详细模型-标准模型
        1. 11.4 日版本号升为 v1b3，修改升压变压器接法为低压侧 Y 接，高压侧 D 接
      2. 双馈风机 01 型-平均模型-标准模型
        1. 11.4 日版本号升为 v1b3，修改升压变压器接法为低压侧 Y 接，高压侧 D 接；修复了受控电压源外断路器频率默认为 50Hz 的问题
      3. 双馈风机 01 型-标准封装模型
        1. 9.4 日版本号升为 v1b2，增加启动时间设为 0s 时，禁用支撑建压理想电压源的逻辑，优化并网点端口位置；
        2. 9.23 日版本号升为 v1b3，将模型参数中的并网点电压有效值（由潮流结果写回），修改为并网点电压基准值（由用户手动填入）；新增功率约束，当功率控制方式选用指令控制时，有功功率参考值不得超过 MPPT 计算的最大功率值
        3. 11.4 日版本号升级为 v2b4，修复理想变压器参数倍乘等值问题；修复受控电压源外断路器频率默认为50Hz的问题；修复潮流模型中电压限幅值取值不合理的问题；完善元件名称，突出版本号
    3. 光伏发电模型
      1. 光伏发电 01 型-快速详细模型-标准模型
        1. 11.4 日版本号升为 v1b2，修改升压变压器接法为低压侧 Y 接，高压侧 D 接；完善变流器控制内环 PI输入变量中，基于电容的电流补偿计算方式；完善变量的标准化命名
      2. 光伏发电 01 型-平均模型-标准模型
        1. 11.4 日版本号升为 v1b2，修改升压变压器接法为低压侧 Y 接，高压侧 D 接；完善变流器控制内环 PI 输入变量中，基于电容的电流补偿计算方式；完善变量的标准化命名；修复了受控电压源外断路器频率默认为 50Hz 的问题
      3. 光伏发电 01 型-标准封装模型
        1. 9.4 日版本号升为 v1b2，增加启动时间设为 0s 时，禁用支撑建压理想电压源的逻辑，优化并网点端口位置；
        2. 9.23 日版本号升为 v1b3，将模型参数中的并网点电压有效值（由潮流结果写回），修改为并网点电压基准值（由用户手动填入）；新增功率约束，当功率控制方式选用指令控制时，有功功率参考值不得超过 MPPT 计算的最大功率值；修复与受控电压源相连断路器的内阻未做倍乘的问题；修复变流器控制信号标准化命名的问题；
        3. 11.4 日版本号升为 v1b4，修改理想变压器接法为 Y/Y 接，修复理想变压器参数倍乘等值问题；修复受控电压源外断路器频率默认为 50Hz 的问题；修复潮流模型中电压限幅值取值不合理的问题；完善元件名称，突出版本号；完善变量的标准化命名；完善变流器控制内环PI输入变量中，基于电容的电流补偿计算方式

  3. OpenCloudPSS 开源计划更新以下第三方研究用模型

    1. 9.24 日跟网型储能变流器-平均模型、构网型储能变流器-平均模型、跟网/构网型并网变流器-平均模型均升级至 v1b2，修复潮流模型中引脚名、参数名与暂态模型不一致的问题；
    2. 11.5 日跟网型储能变流器-平均模型、构网型储能变流器-平均模型、跟网/构网型并网变流器-平均模型均升级至 v1b3，新增网侧额定频率参数；修复断路器频率默认为 50Hz、内阻未做倍乘的问题；修复潮流模型中电压限幅值取值不合理的问题；优化跟网控制 PI 控制参数

用户可扫描下方二维码进入“OpenCloudPSS 开源模型库”小程序，获取算例与文档地址

OpenCloudPSS
OpenCloudPSS

知识库更新​

  1. XStudio 平台文档更新

    1. 完善 SimStudio 运行标签页文档，补充运行结果“收藏功能”介绍内容
    2. 完善 SimStudio 元件/模块图标文档，补充元件图形设置支持通过 __ICON __PREVIEW 变量为图标和预览图设置不同的渲染结果内容
    3. 完善 AppStudio 场景嵌套文档相关内容
    4. 修改 AppStudio 文件上传控件文档相关内容

  2. EMTLab 平台文档更新

    1. 更新电磁暂态仿真计算方案配置文档相关内容
    2. 更新并行计算高级参数设置文档相关内容
    3. 更新量测和输出系统文档相关内容
    4. 更新交直流电网拓扑分析文档相关内容
    5. 更新 Octave、Python、S-Function 实现文档相关内容
    6. 更新实时仿真文档相关内容
    7. 更新潮流计算方案配置文档相关内容
    8. 更新潮流结果写回及初始化文档相关内容
    9. 更新自定义潮流元件文档相关内容
    10. 新增短路故障、接地变压器等元件文档
    11. 修改代数环解环点、三相断路器、可变电阻等元件文档相关内容

  3. 用户中心相关内容

    1. 补充 XStudio 平台个人中心文档导入导出功能介绍
    2. 修改语言切换文档相关内容

  4. OpenCloudPSS 文档更新

    1. 新增与新发布开源模型对应的案例文档

  5. CloudPSS GraphQL API 文档更新

    1. 新增 CloudPSS GraphQL API 文档相关内容
