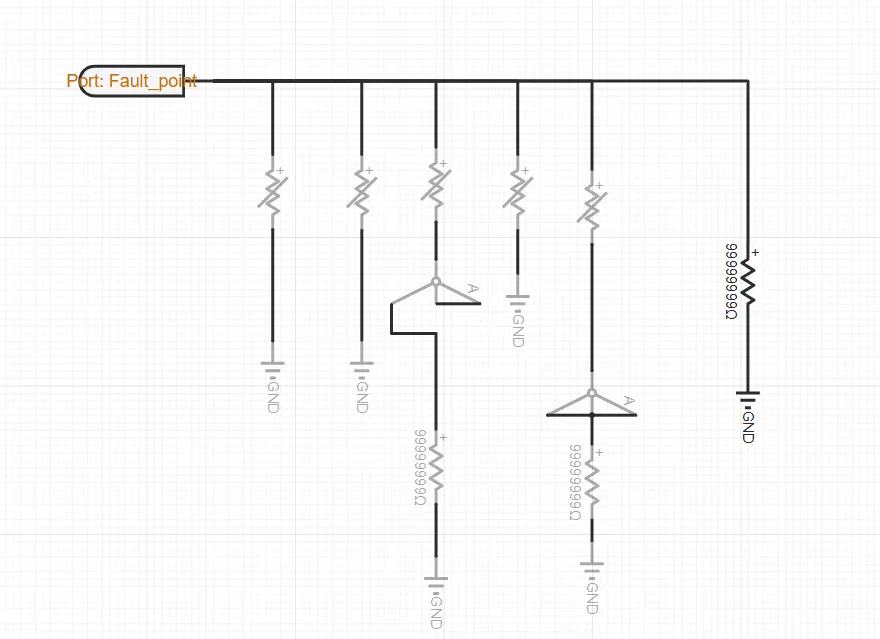

短路故障模块
元件定义
该元件用以设置典型短路故障:单相短路故障(AG)、两相短路(AB)、三相短路(ABC)、两相短路接地(ABG)、三相短路接地(ABCG)。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
基本参数
基本参数
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 设备名称 | Name | 文本 | 设备名称 |
| 故障起始时间 | FaultTime | 实数 [s] | 故障起始时间 |
| 故障切除时间 | CutoffTime | 实数 [s] | 故障切除时间 |
| 过渡电阻 | Impedance | 实数 [Ω] | 过渡电阻 |
| 故障类型 | FaultType | 选择 | 故障类型 |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| Fault Point | Fault_point | 电气 | 3 × 1 | 故障点 |
案例
例如，在某10kV母线电气节点位置接入短路故障模块，模拟母线典型故障类型。
