监视模块
元件定义
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数

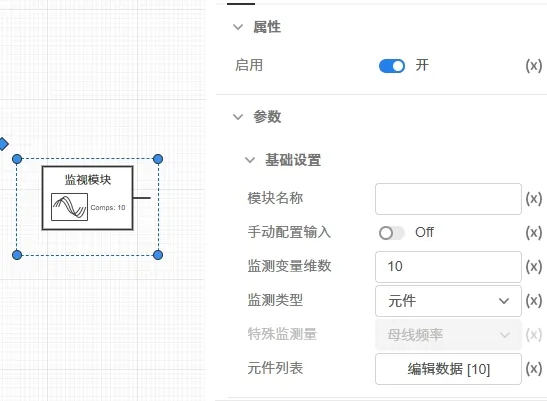

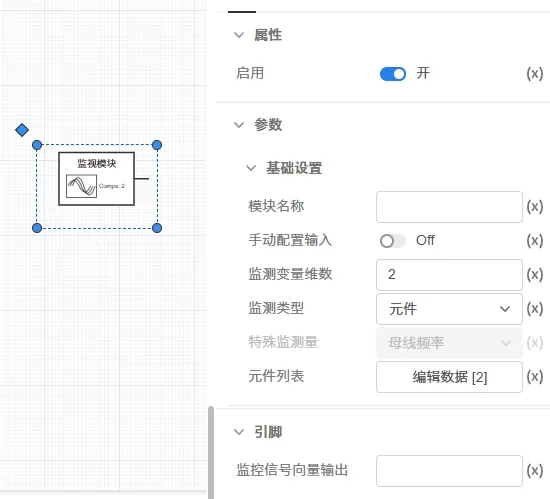

基础设置
基础设置
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 模块名称 | Name | 文本 | 模块名称 |
| 手动配置输入 | advanced_config | 布尔 | 选择"Off"时，将通过安控策略分析，自动配置输入信号连接关系。选择"On"时需要手动配置输入通道。一般情况下应该选择"Off"。 |
| 监测变量维数 | Dim_var | 整数 | 填写监测变量的维数。 |
| 监测类型 | monitor_type | 选择 | 填写监测变量的类型，包括元件和特殊。在大多数情况下，都应选择元件。 |

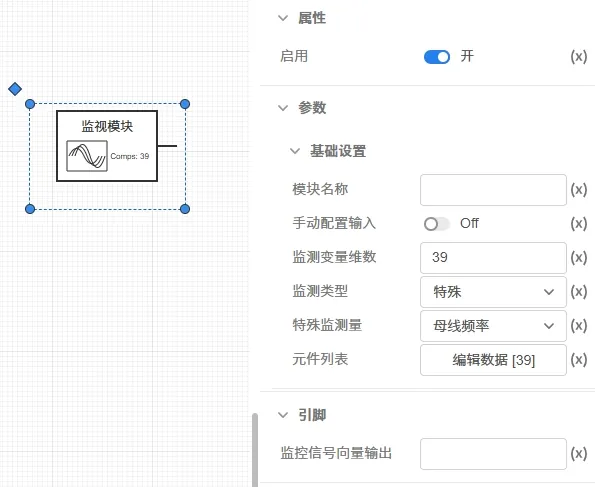

| 特殊监测量 | monitor_special | 选择 | 当监测类型(monitor_type)选择特殊时，可选择特殊监测量类型。 |

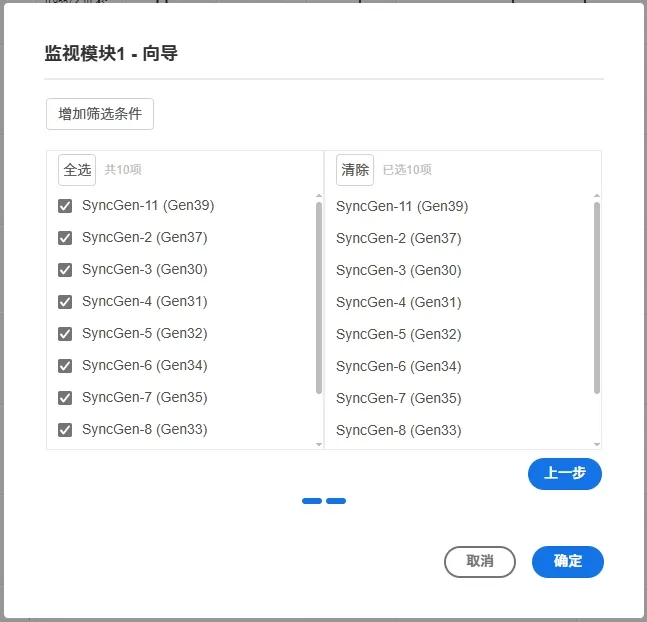

| 元件列表 | component_list | 表格 | 元件列表，元件搜索将以ID为主，ID找不到时找元件标签。当监测类型(monitor_type)选择元件时，需要在表中填写待量测元件的引脚键名。元件列表的行数应该与监测变量维数(Dim_var)一致。 |
手动配置
手动配置
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 对信号预处理 | PreOpp | 布尔 | 对信号预处理 |
| 预处理系数 | PreOppVec | 表格 | 预处理系数，x'=ax+b。式中x为预处理前的输入通道，x'为预处理后的输出。用户可以填写每一维通道的系数a,b。 |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| Var | Var | 输入 | Dim_var × 1 | Var |
| 监控信号向量输出 | Monitor | 输出 | Dim_var × 1 | 监控信号向量输出，可以接到判断模块(model/CloudPSS/Security-Control-Judge)的输入端口Mon。 |
