操作模块
元件定义
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数

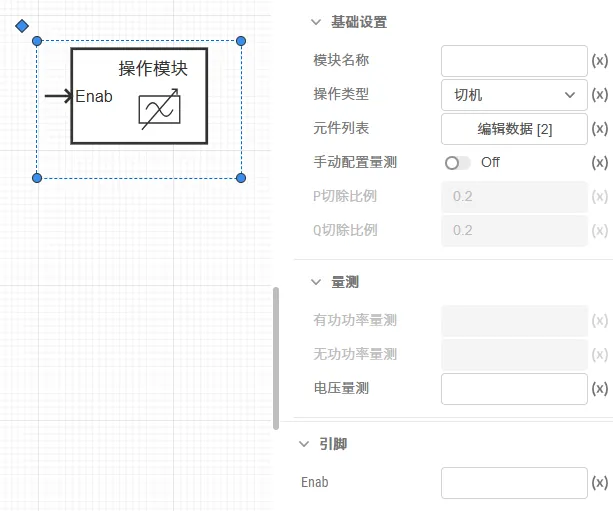

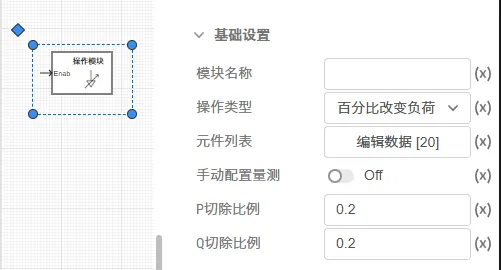

基础设置
基础设置
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 模块名称 | Name | 文本 | 模块名称 |

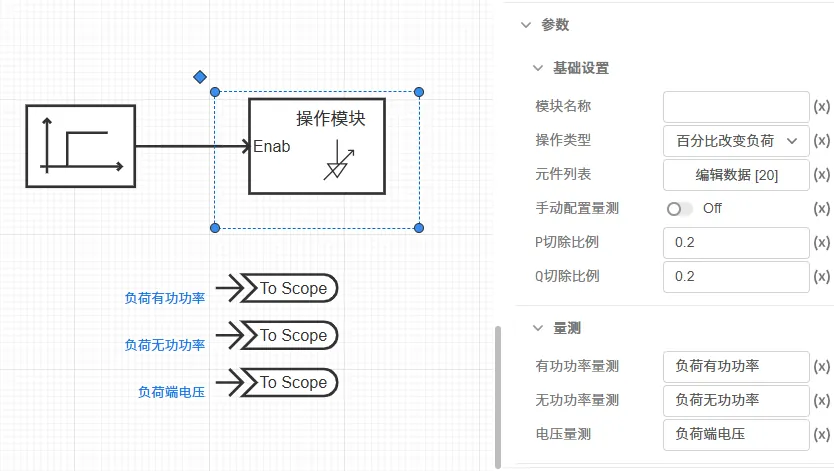

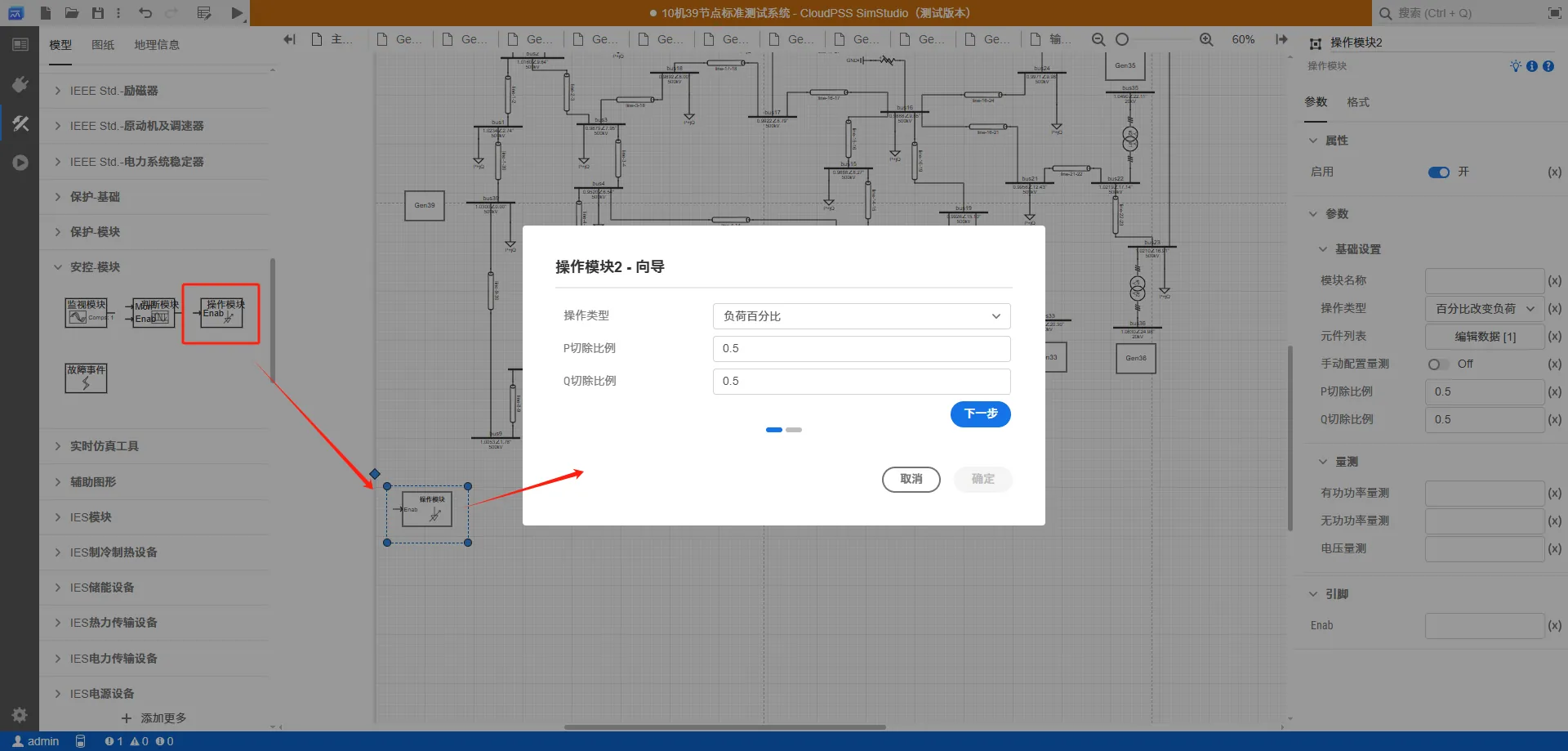

| 操作类型 | operation_type | 选择 | 操作类型，包括百分比切负荷和切机两种。 |

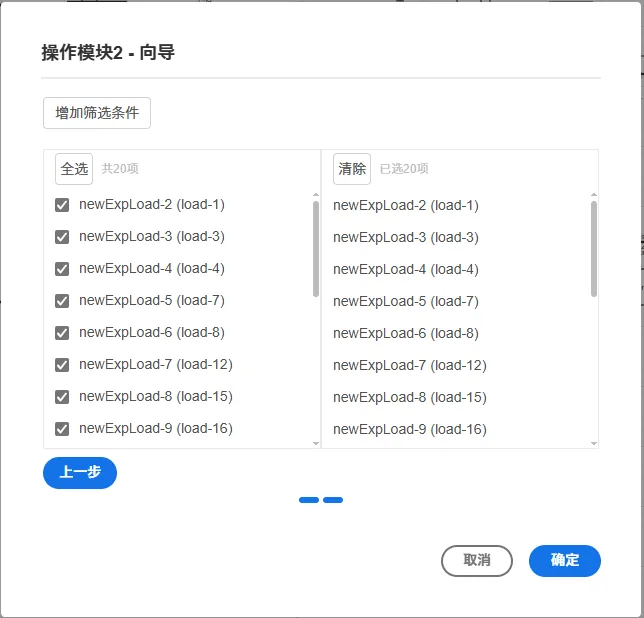

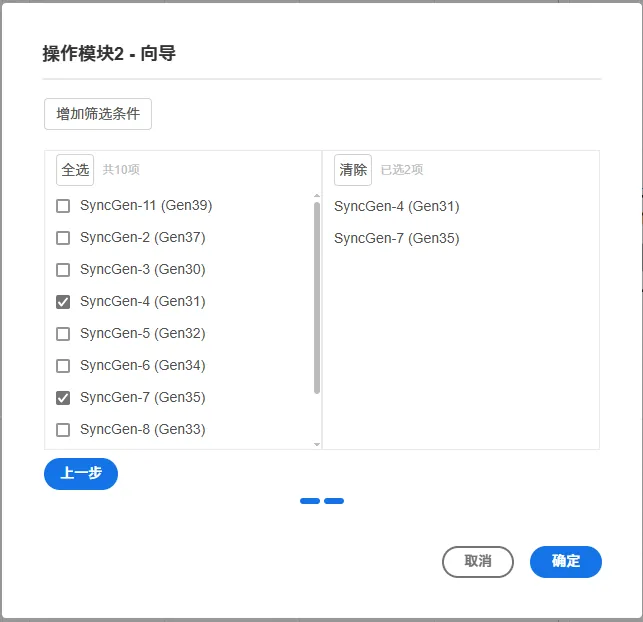

| 元件列表 | component_list | 表格 | 元件列表，以ID为主，ID找不到时找Label。 |
| 手动配置量测 | monitor_on | 布尔 | 设为 Off 时，安控主程序会根据元件列表自动配置被修改元件的操作。设为 On 时，安控主程序将跳过该元件，且需要手动配置量测输入引脚。一般情况下，本选项应设为Off。 |
| P切除比例 | Pshedding | 实数 | 有功切除比例（仅当操作类型为百分比切负荷时有效） |
| Q切除比例 | Qshedding | 实数 | 无功切除比例（仅当操作类型为百分比切负荷时有效） |
量测
量测
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|

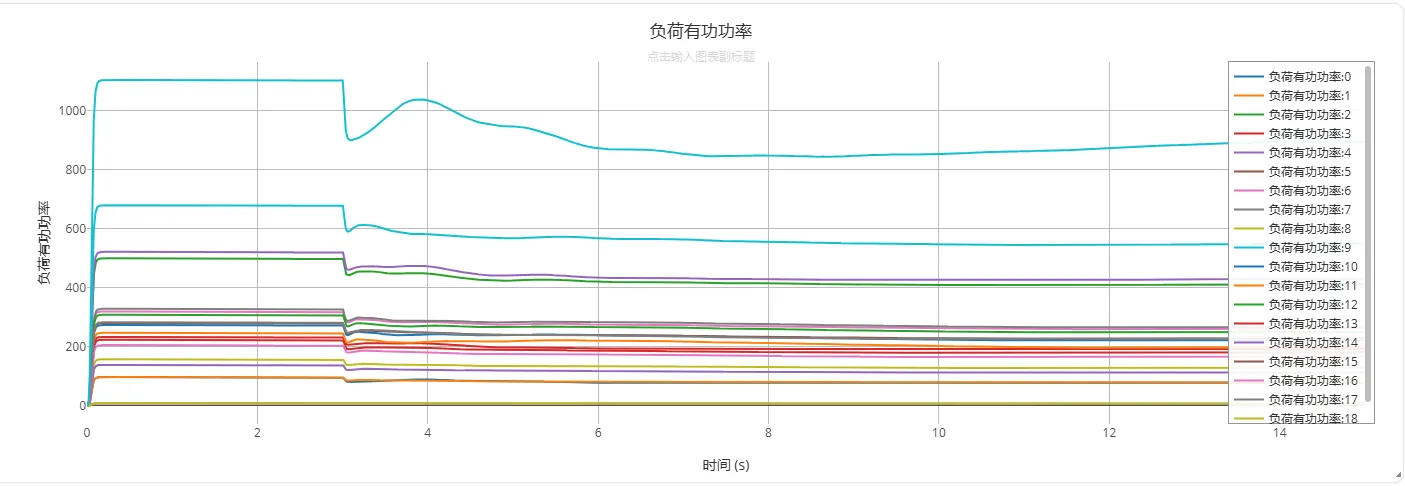

| 有功功率量测 | Pm | 虚拟引脚（输出） | 负荷有功功率量测（仅当操作类型为百分比切负荷时有效） |

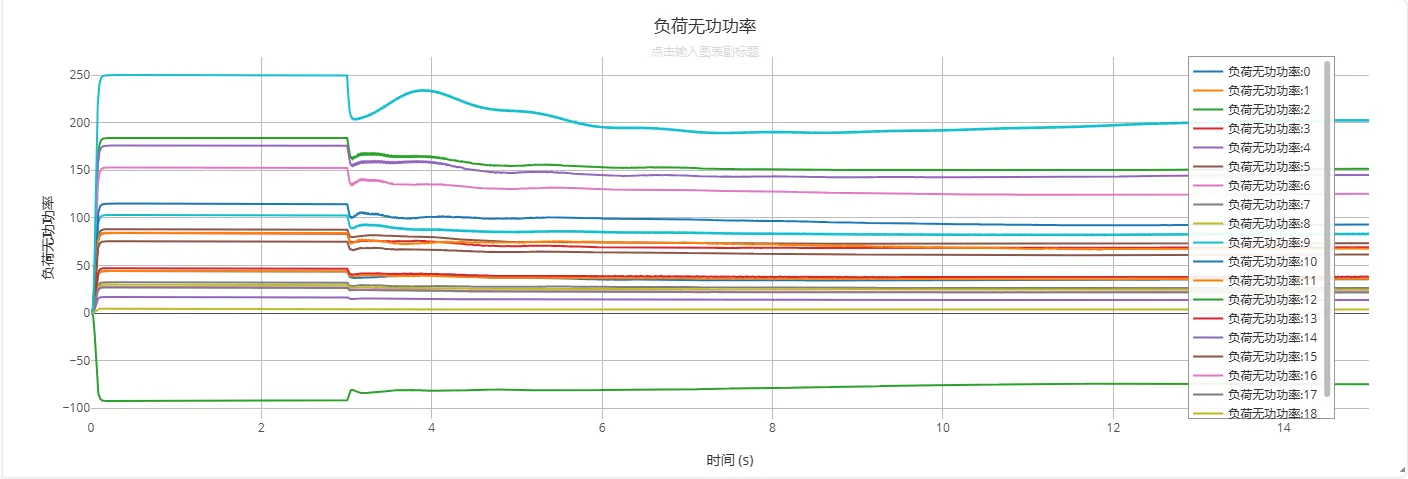

| 无功功率量测 | Qm | 虚拟引脚（输出） | 负荷无功功率量测（仅当操作类型为百分比切负荷时有效） |

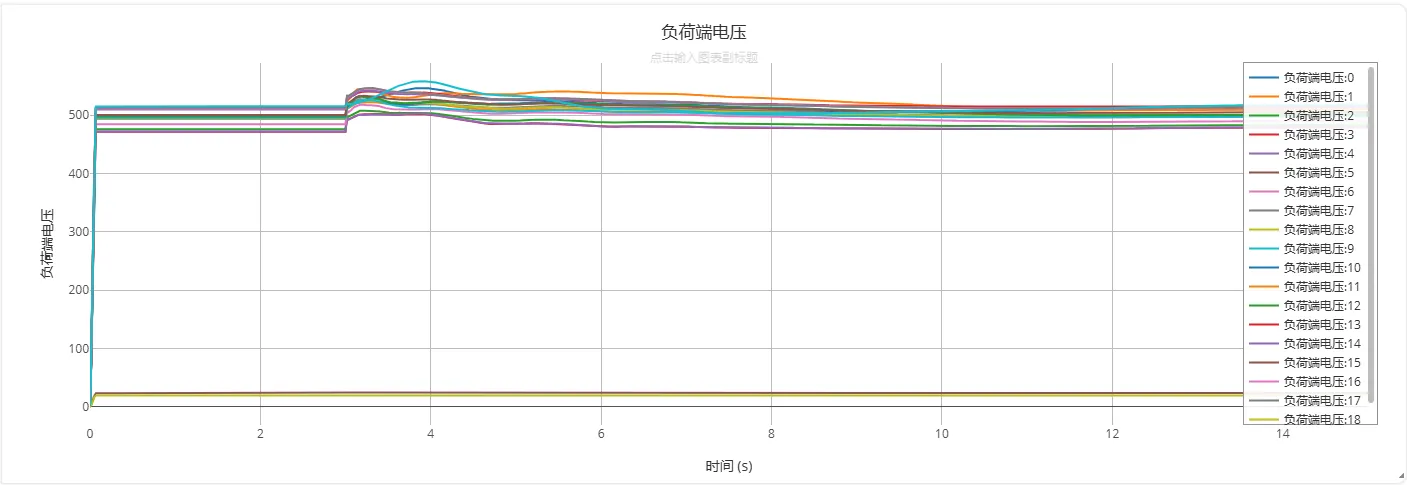

| 电压量测 | Vm | 虚拟引脚（输出） | 电压有效值量测 |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| 量测变量输入 | Mon | 输入 | ... × 1 | 量测变量输入 |
| Enab | Enab | 输入 | 1 × 1 | 使能信号，当其从0置为1时执行操作。可以接到判断模块的输出端口。 |
