滑块

本节主要介绍 AppStudio 控件库里的滑块控件。

该控件的主要作用包括：

• 作为 FuncStudio 函数资源的输入输出接口，用于给函数传参或接收输出结果；
• 作为 EMTLab 模型资源实时电磁暂态仿真任务的输入输出接口，用于修改虚拟输入端口的值或接收虚拟输出端口的值。

属性

CloudPSS 提供了一套统一的控件属性参数

通用样式

参数名	键值 (key)	单位	备注	类型	描述
是否隐藏	hidden		选择是否隐藏控件	选择	选择隐藏或者显示，隐藏当前控件，或者显示当前控件，默认为显示状态
透明度	style/opacity		输入透明度	常量	输入透明度值，控件按照透明度值变化，范围为0~1 ，默认为 1

标签样式

参数名	键值 (key)	单位	备注	类型	描述
文字颜色	style/--spectrum-alias-label-text-color		选择文字颜色	颜色选择器	点击文字颜色，弹出颜色选择器自定义颜色

样式

参数名	键值 (key)	单位	备注	类型	描述
类型	variant		选择样式类型	选择	样式类型：标准、填充、刻度、斜坡
刻度大小	tickStep		输入刻度大小	常量	刻度大小，默认为 10
显示刻度标签	tickLabels		显示刻度标签	开关	显示刻度标签，默认为关
可编辑	editable		选择是否可编辑	开关	是否开启滑块进度编辑，默认为关

文字样式

参数名	键值 (key)	单位	备注	类型	描述
文字字体	style/font-family		选择文字字体	选择	文字字体样式，字体类型包括：默认、宋体、黑体、楷体、微软雅黑、Georgia、Palatino Linotype、Times New Roman、Arial、Arial Black、Verdana、Courier New、Trebuchet MS
文字间距	style/letter-spacing	px	输入文字间距	常量	显示文字间距
文字粗细	style/font-weight		选择文字粗细	选择	文字粗细：默认、100、200、300、400、500、600、700、800、900、1000

内容

参数名	键值 (key)	单位	备注	类型	描述
标签	innerText		输入内容标签	常量	滑块控件文字标签
禁用	disabled		禁用开关	开关	禁用选择开或者关，开启后控件禁止点击和交互，默认为关
值	value		滑块默认值	常量	滑块默认值，默认为 50
最小值	min		滑块默认值	常量	块的滑动范围最小值，默认为 0
最大值	max		滑块默认值	常量	滑块的滑动范围最大值，默认为 100
步进值	step		滑块默认值	常量	滑块的滑动步长，默认为 1

事件

参数名	键值 (key)	单位	备注	类型	描述
输入	@input		输入时触发事件	函数	采用输入方式触发，只要控件内容发生变化，控件的值就会实时更新
更改	@change		输入结束时触发事件	函数	采用更新方式触发，失去焦点后控件的值才会更新

案例介绍

典型应用

1. 创建一个滑块控件，在右侧的属性配置区内给滑块命名为 A

2. 创建静态资源 asset1，值设置为 20

3. 将输入框 A 的内容/值属性切换到 fx 表达式模式，设置为 $asset1.value + 10

4. 点击工具栏的预览快捷按钮（或者 Ctrl P），进入预览模式，在预览模式下修改滑块 A 的值

创建滑块控件

创建静态资源

配置滑块属性

预览模式

典型应用使用详情

查看 AppStudio 应用工坊快速入门

接入 FuncStudio 函数

1. 创建一个滑块，在右侧的属性配置区内给滑块命名为 A

2. 创建函数资源 asset2，选择资源类型为函数

3. 配置函数资源 asset2，点击选择资源，绑定 rid 为 function/Maxwell/demo 的示例函数，示例函数存在两个参数 a 和 b

4. 鼠标选中滑块 A 的事件/更改属性栏，按下 Ctrl 输入 $asset2.args.a = A.value + $asset1.value; $asset2.start()

5. 点击工具栏的预览快捷按钮（或者 Ctrl P），进入预览模式，在预览模式下修改滑块 A 的值

创建滑块控件

创建函数资源

绑定示例函数

示例函数详情

更改滑块属性

预览模式

FuncStudio 函数使用详情

查看 FuncStudio 函数工坊使用指南

实时仿真输入输出

滑块控件提供向导功能，会将向导中设置的方案按照特定的表达式自动写入滑块控件的属性输入框中，帮助用户快速将实时仿真模型的虚拟输入输出端口值与滑块的值进行绑定。

1. 在资源标签页内添加需要进行实时仿真的 SimStudio 模型资源，具体的模型资源添加方法参见资源标签页。

2. 可通过元件向导进行实时仿真输入输出参数的设置：

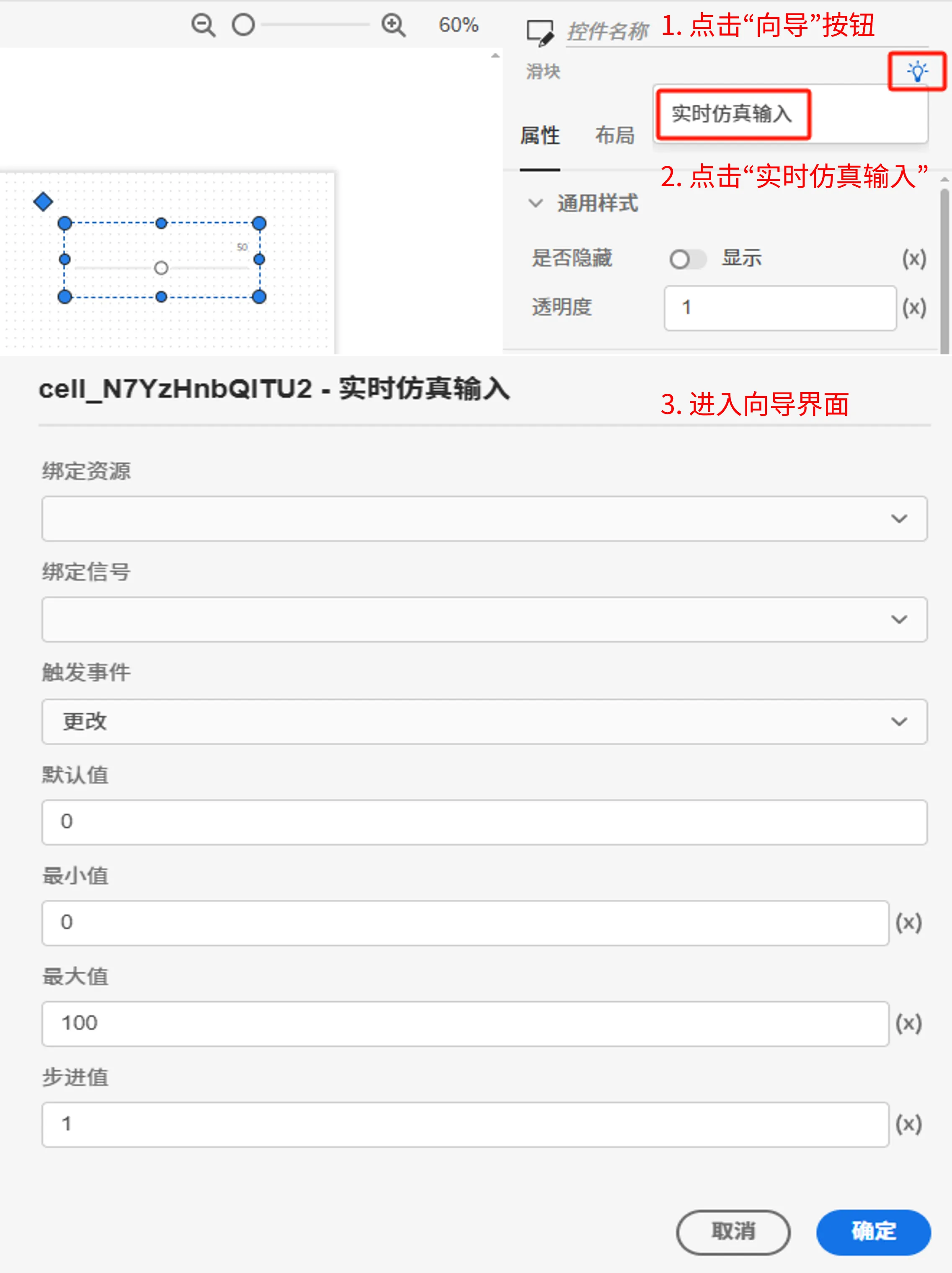

• 可选中滑块元件，在右侧参数配置区上方点击向导图标进入向导界面。

向导界面

• 点击绑定资源选择器，选项中会自动加载出所有函数资源和模型资源，选择需要进行实时仿真的 SimStudio 模型资源；

• 选中模型资源后，绑定信号选择器的选项中会自动加载出该模型的所有虚拟输入端口和虚拟输出端口名称，选择需要绑定的端口名称；

• 如果选择了虚拟输入端口，则将绑定方向选择器配置为输入，如果选择了虚拟输出端口，则将绑定方向选择器配置为输出；

• 对于虚拟输入端口，可以选择触发方式：更改（采用输入方式触发，只要控件内容发生变化，控件的值就会实时更新）或者输入（采用更新方式触发，失去焦点后控件的值才会更新）。

• 点击向导界面的确定按钮后，会将向导中设置的方案按照特定的表达式写入滑块控件的属性框中

对于输入信号，进入预览模式，通过修改滑块的值即可在实时仿真过程中实时控制所绑定的虚拟输入端口的值；

作为输入信号的向导配置

将输入信号的向导配置通过表达式写入滑块控件的属性输入框

对于输出信号，进入预览模式，即可在仿真过程中通过滑块实时显示所绑定的虚拟输出端口的值。

作为输出信号的向导配置

将输出信号的向导配置通过表达式写入滑块控件的属性输入框

具体的操作流程参见实时仿真案例。

常见问题

什么是事件触发机制？

AppStudio 场景标签页内控件的属性有两种输入模式，一种是 (x) 值输入模式，另一种是 f(x) 表达式输入模式。 值输入模式是通过在属性框内直接输入值来配置控件属性，表达式输入模式则是在属性框内输入由变量/函数资源键名、控件属性键名构成的 math.js 表达式，通过表达式解析器计算出表达式的值来配置控件属性值。详情参见 控件属性的表达式输入

(x) 与 f(x) 的区别

事件是指对控件操作后产生的效果，事件触发使用 HTML 元素事件触发的回调函数结合 math.js 的表达式解析器进行控件属性或者资源的调用。详情参考 事件触发机制
