简单 Python 控制元件
案例介绍
本文档通过三个典型算例,介绍在 EMTLab 平台上使用自定义 Python 控制元件的方法:
- 案例 1: 每时步触发的简单分段函数 Python 元件。
- 案例 2: 固定频率触发且带有全局变量的阶梯爬坡信号发生器。
- 案例 3: 外部触发的三相瞬时功率计算元件(多维输入输出)。
公网试用平台暂不支持自定义 Python 元件。
使用方法说明
- 触发方式 Python 元件支持以下三种触发方式:
- 每时步触发(默认):每个仿真步都会调用 Python 脚本。
- 固定频率触发:需新增
Trigger
参数(实数,单位 Hz),设置后仅按指定频率触发执行。 - 外部触发:将
Trigger
参数类型设为虚拟引脚,Python 代码仅在输入信号上升沿时被触发执行。
- 实时性限制
Python 元件每次调用都需解释执行,复杂逻辑或高频触发时将增加 CPU 开销,影响仿真实时性,建议尽量简化控制逻辑或适当调低触发频率。
算例介绍
- 案例 1:简单分段函数
- 案例 2:阶梯爬坡信号发生器
- 案例 3:三相瞬时功率计算元件
本案例的 Python 控制元件为可调斜率和分段点的分段函数:输入信号小于分段点时执行第一段斜率,大于等于分段点时执行第二段斜率。
案例中分段函数的输入引脚连接一个时间输入元件,在其输出引脚连接一个输出通道观测输出结果。
参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
斜率1 | k1 | 实数 | 第一段函数斜率 |
斜率2 | k2 | 实数 | 第二段函数斜率 |
分段点横坐标 | a | 实数 | 分段点横坐标 |
分段点纵坐标 | b | 实数 | 分段点纵坐标 |
引脚
引脚名 | 键名 | 类型 | 维度 | 描述 |
---|---|---|---|---|
input | input | 输入 | 1 × 1 | 输入 |
output | output | 输出 | 1 × 1 | 输出 |
核心代码
if input < args["a"]:
output = args["k1"] * input + args["b"] - args["k1"] * args["a"]
else:
output = args["k2"] * input + args["b"] - args["k2"] * args["a"]
return[output]
本案例的 Python 控制元件为阶梯爬坡信号发生器:以固定频率输出递增的阶梯波,使用全局变量存储状态。
案例中阶梯爬坡信号发生器的输出引脚连接一个输出通道观测输出结果。
参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Trigger | Trigger | 实数 [Hz] | 触发频率 |
InitValue | InitValue | 实数 | 初始值 |
Step | Step | 实数 | 爬升高度 |
引脚
引脚名 | 键名 | 类型 | 维度 | 描述 |
---|---|---|---|---|
output | output | 输出 | 1 × 1 | 输出 |
核心代码
global StepMemory
output = StepMemory
StepMemory = output + args["Step"]
return [output]
StepMemory = args["InitValue"]
本案例的 Python 控制元件为三相瞬时功率计算元件:计算三相瞬时有功功率 Ps 与无功功率 Qs,外部信号触发计算。

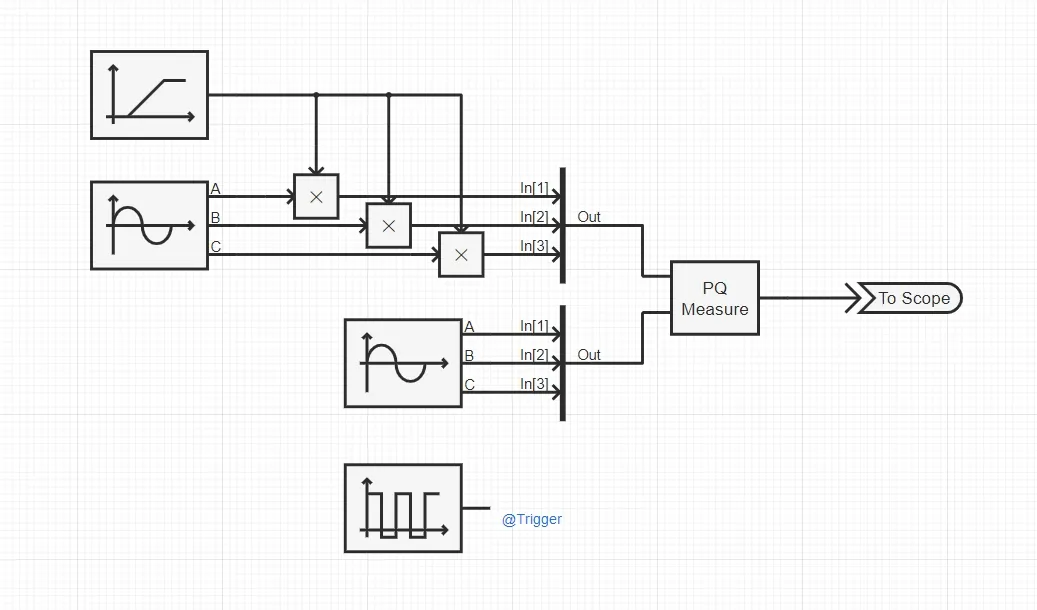

案例中两个正弦发生器分别模拟电压信号和电流信号,电压信号与一个斜坡发生器相乘后输入 Python 三相瞬时功率计算元件,模拟电压不断增大的过程。案例中使用方波发生器的输出作为 Python 元件外部触发的触发信号。
参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Trigger | Trigger | 虚拟引脚(输入) | 外部触发信号输入端口(上升沿触发) |
引脚
引脚名 | 键名 | 类型 | 维度 | 描述 |
---|---|---|---|---|
V | V | 输入 | 3 × 1 | |
I | I | 输入 | 3 × 1 | |
PQ | PQ | 输出 | 2 × 1 |
核心代码
import math
Ps = V[0]*I [0] + V[1]*I [1] + V[2]*I [2]
Qs = (( V[1]*I [2] - I[1]*V [2] ) + ( V[2]*I [0] - I[2]*V [0] ) + ( V[0]*I [1] - I[0]*V [1] ))/(-math.sqrt(3))
return [[Ps,Qs]]
算例仿真测试
- 案例 1:简单分段函数
- 案例 2:阶梯爬坡信号发生器
- 案例 3:三相瞬时功率计算元件
仿真结果如下,可以看出分段函数曲线的拐点位于 (2, 2),两段斜率分别为 1 和 6,曲线的分段点和斜率与设置参数一致。
仿真结果如下,可以看出阶梯爬坡信号发生器的输出为每秒上升 20,从 10 开始的阶梯波形。
仿真结果如下,可以看出三相瞬时功率计算元件每 0.1 s 计算一次瞬时有功 Ps 和瞬时无功 Qs,结果与触发频率保持一致。
算例文件下载链接
案例 1 算例文件下载:model_admin_Python_Test_Case1.zip
案例 2 算例文件下载:model_admin_Python_Test_Case2.zip
案例 3 算例文件下载:model_admin_Python_Test_Case3.zip
文件密码:cloudpss123
附:修改及调试日志
- 20250716 编写案例文档
