交流微电网

描述

交流微电网是一种基于交流配电的局部电力网络,能够灵活集成分布式电源(如光伏、风电)、储能系统及多样化交流负载,适用于现代智能社区、工业园区及偏远地区供电。相较于传统电网,交流微电网具备更高的供电可靠性和电能质量调节能力,支持并网/离网无缝切换,并可实现可再生能源的高效消纳与能量优化管理。

模型介绍

该交流微电网包含 1 个 35kV 变电站内的 5 条 10 kV 馈线和分布式光伏、风机、储能等设备,是一个典型的中低压环型配网模型。

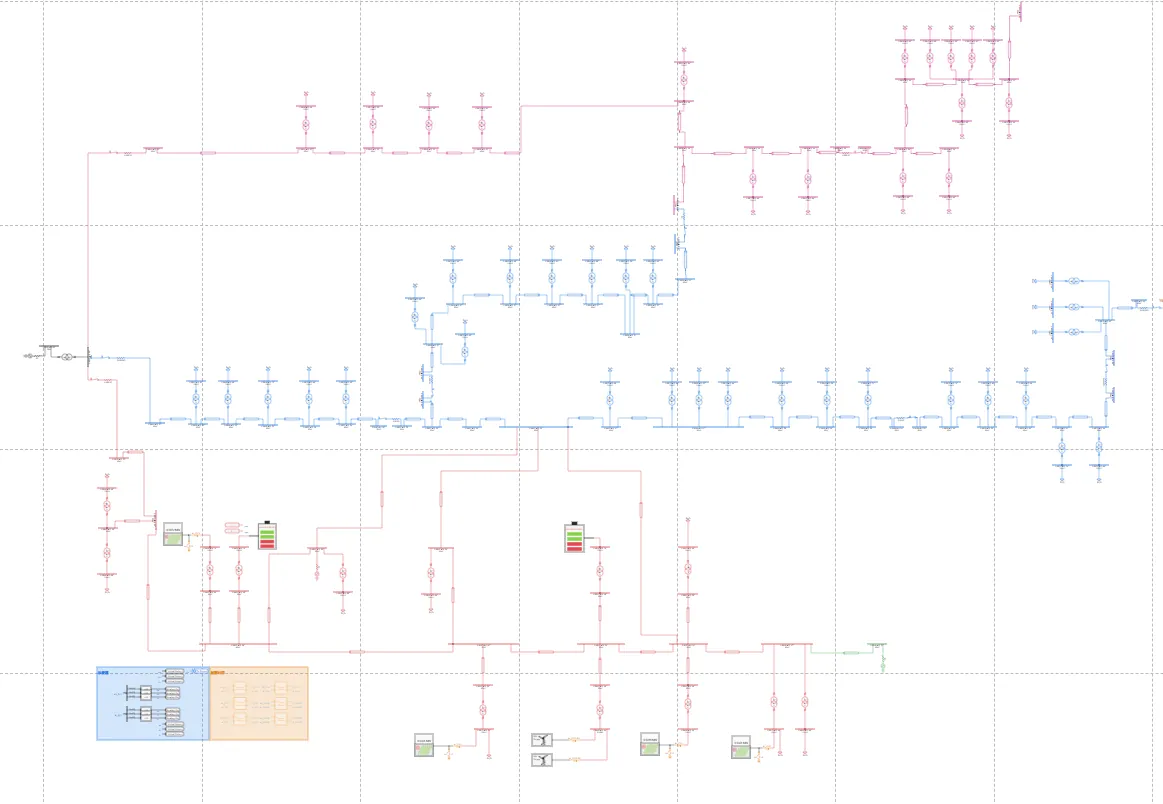

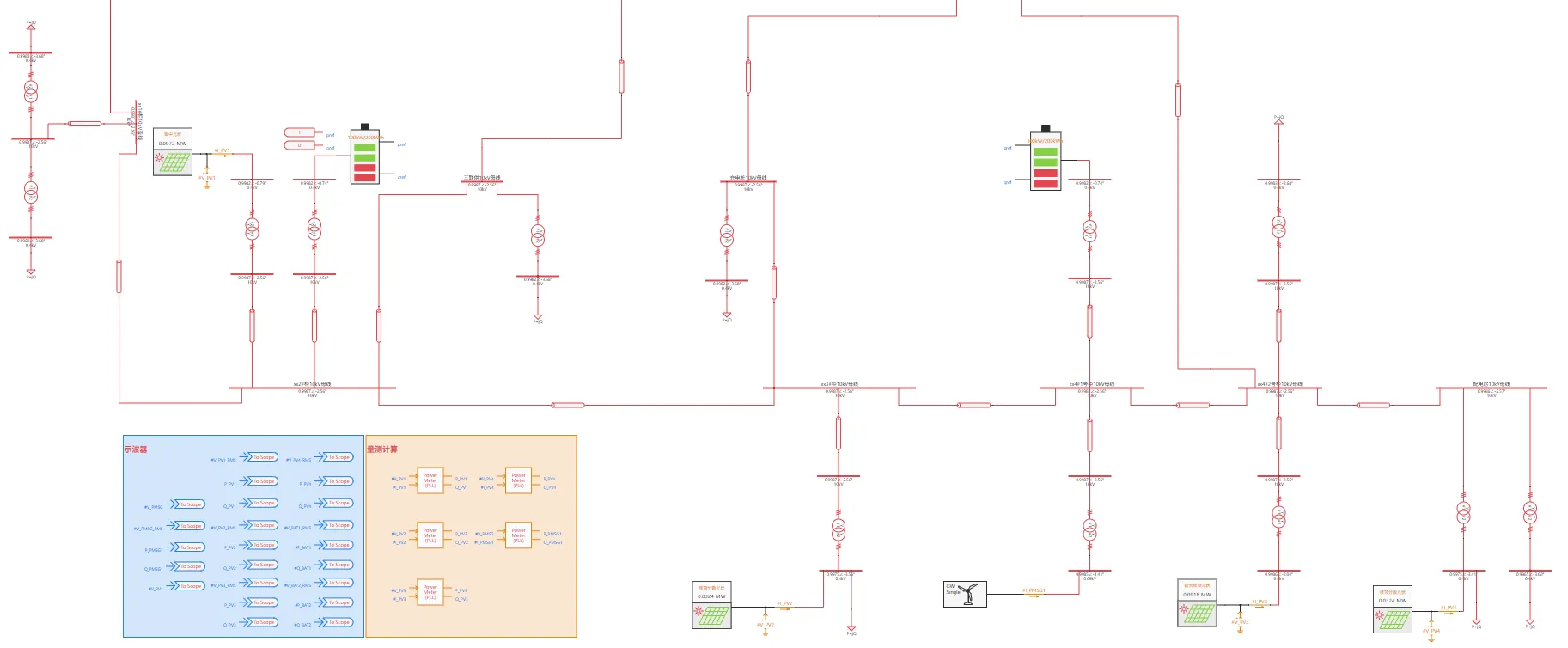

交流微电网模型拓扑图
交流微电网模型拓扑图

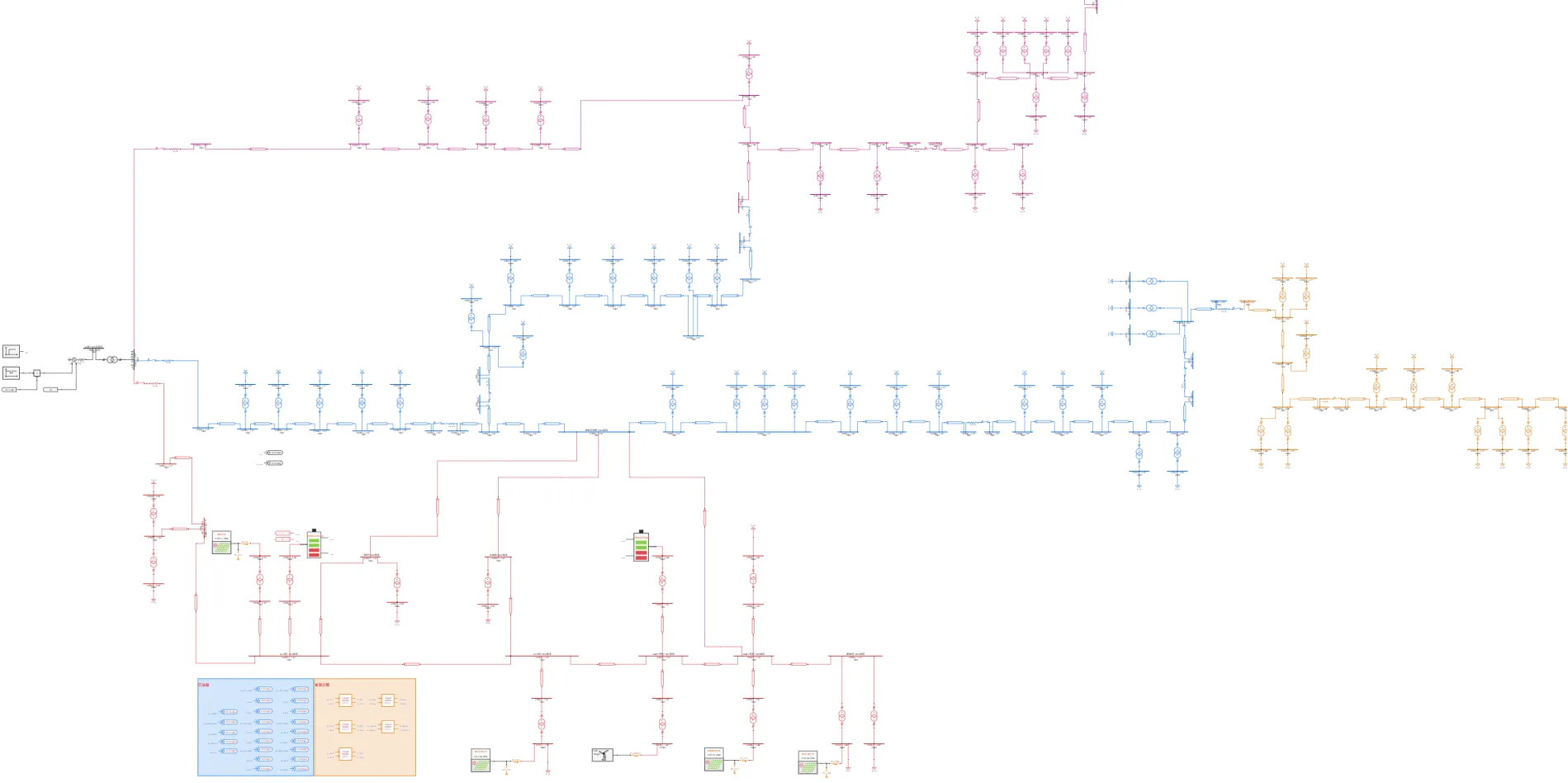

含分布式光伏、风机、储能设备的馈线
含分布式光伏、风机、储能设备的馈线

仿真

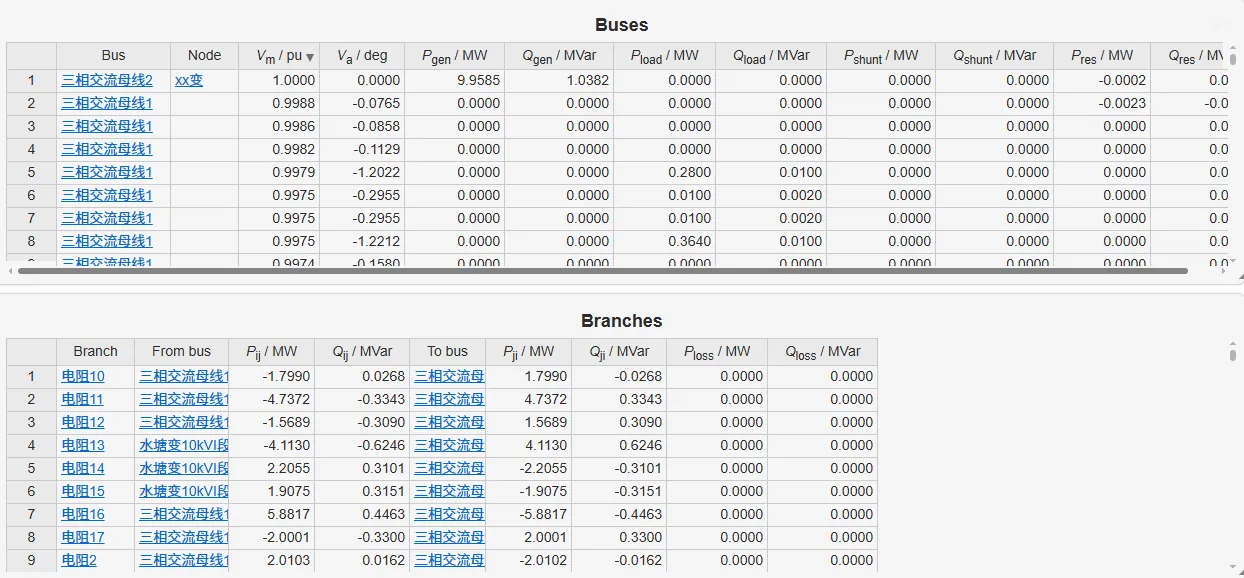

先启动潮流计算,将潮流计算结果写回模型。

alt text
alt text

在此潮流断面下启动电磁暂态仿真,设定运行标签页参数方案列表中的电压跌落时间 [s]为4,电压恢复时间 [s]为4.625,电压跌落值 [s]为0.2,设定一个高压侧的电压跌落事件,配置电磁暂态仿真方案,点击启动任务,可得到仿真结果如下图所示。

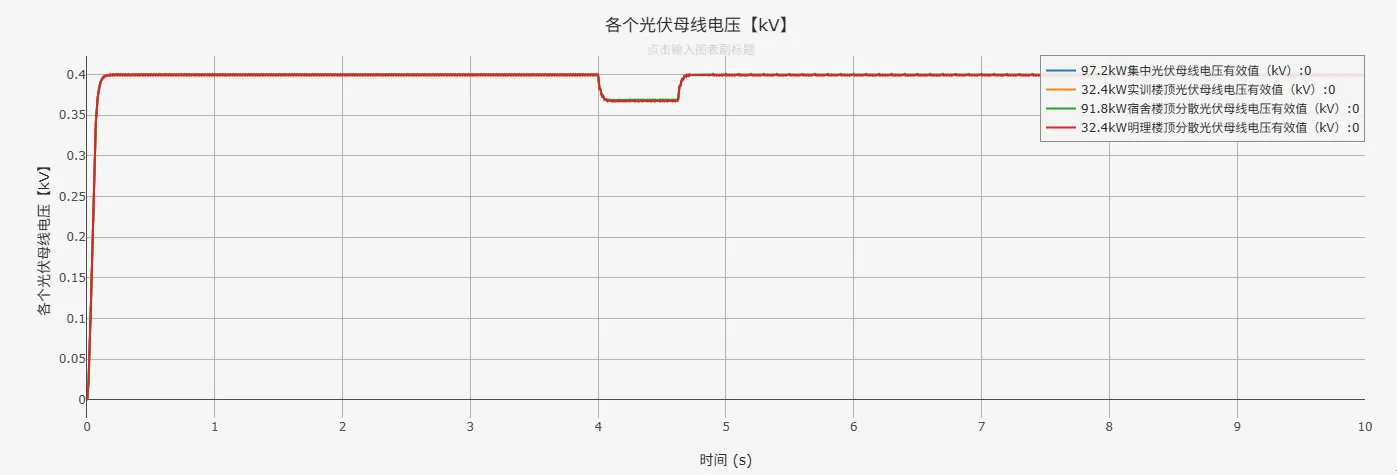

各个光伏母线电压
各个光伏母线电压

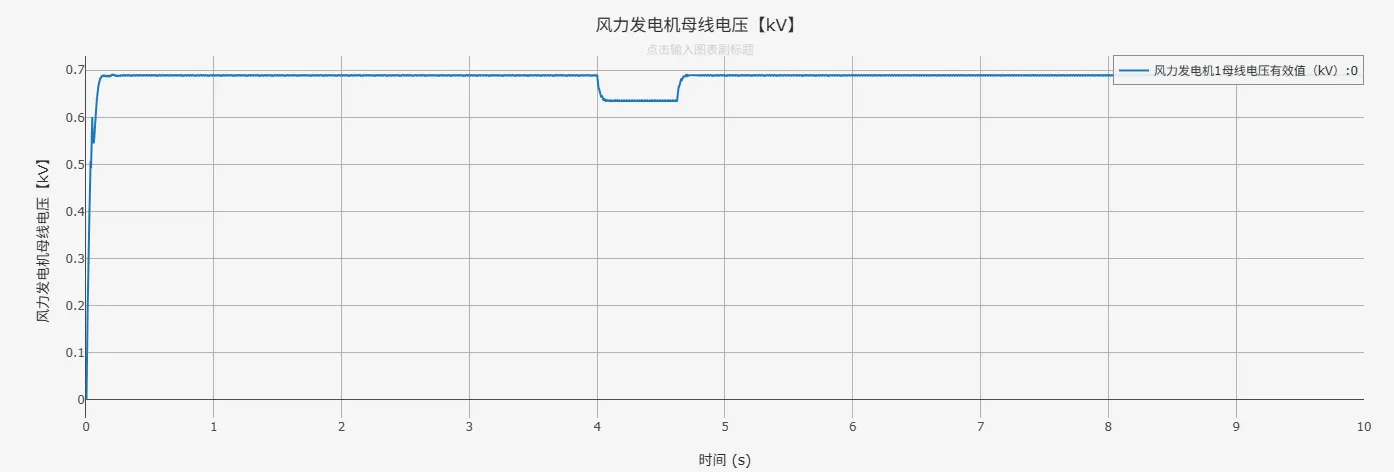

风力发电机母线电压
风力发电机母线电压
蓄电池母线电压
蓄电池母线电压

可以发现,外部电压发生跌落时,各设备母线电压恢复速度很快。

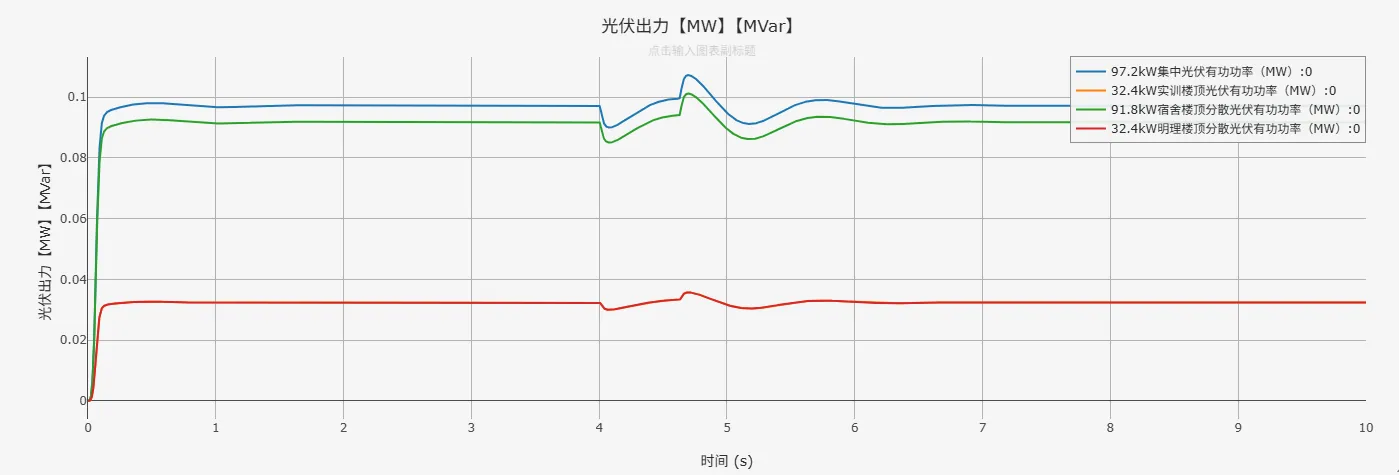

光伏出力
光伏出力

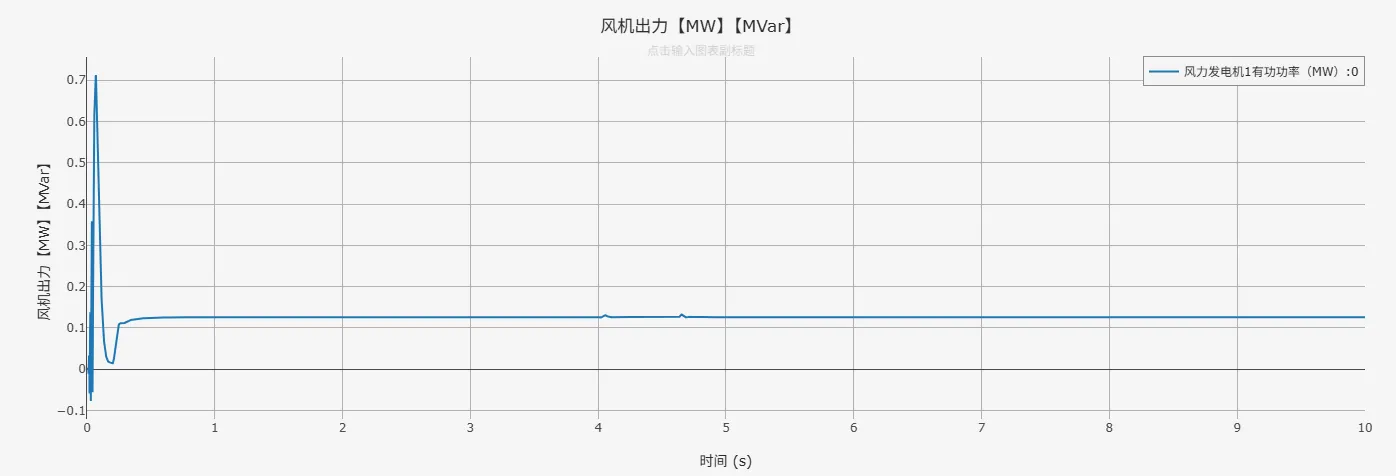

风机出力
风机出力

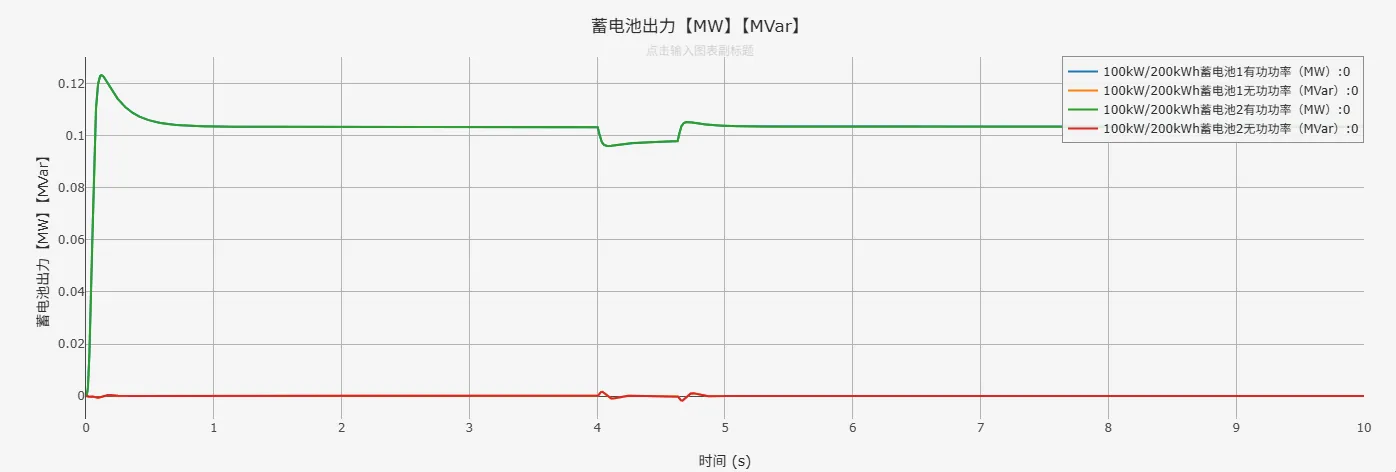

蓄电池出力
蓄电池出力

分布式光伏、风机、储能等设备出力稳定。

算例文件

算例文件下载链接:model_admin_ac-microgrid.zip
