双极端对端柔直输电系统
模型介绍
案例说明

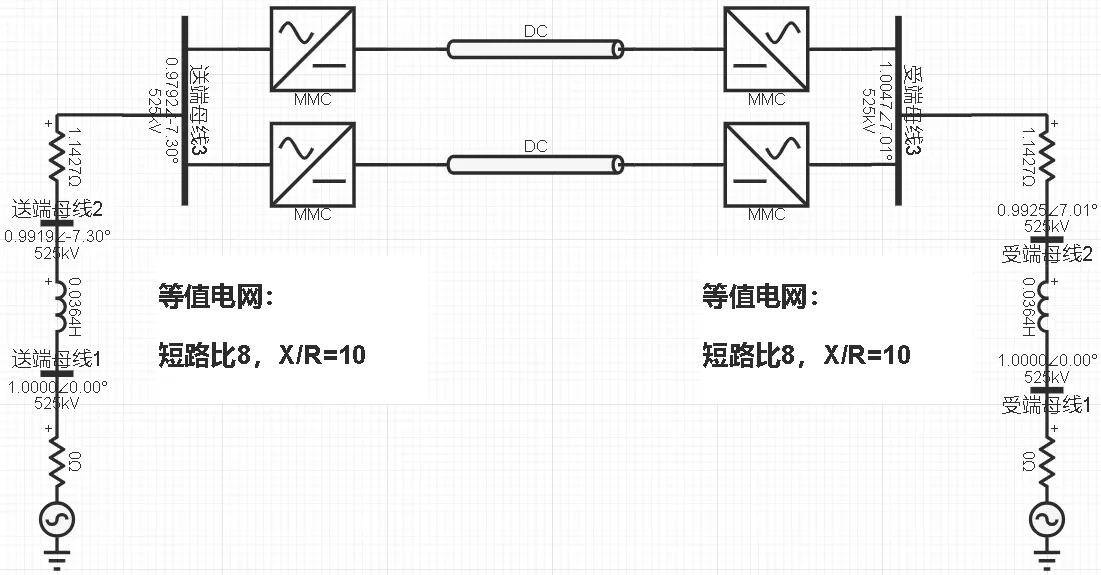

双极端对端柔直输电系统案例模拟了一个端对端真双极柔性直流输电系统，包含送、受两端换流站共四个MMC以及两极直流输电线路，送、受端电网由短路比为8的等值电路模拟。
案例中直流系统的关键参数如下表所示。
| 参数 | 单位 | 值 |
|---|---|---|
| 直流额定功率 | MW | 3000 |
| 直流额定电压 | kV | ±800 |
| 直流接线方式 | -- | 双极大地回线 |
| 送端网侧额定电压 | kV | 525 |
| 受端网侧额定电压 | kV | 525 |
模型地址
点击打开模型地址：双极端对端柔直输电系统-v1
模型仿真测试
案例可以平稳有序地启动到规定功率运行，也可按照给定的初始潮流快速启动运行。
以下给出具体的仿真测试结果。

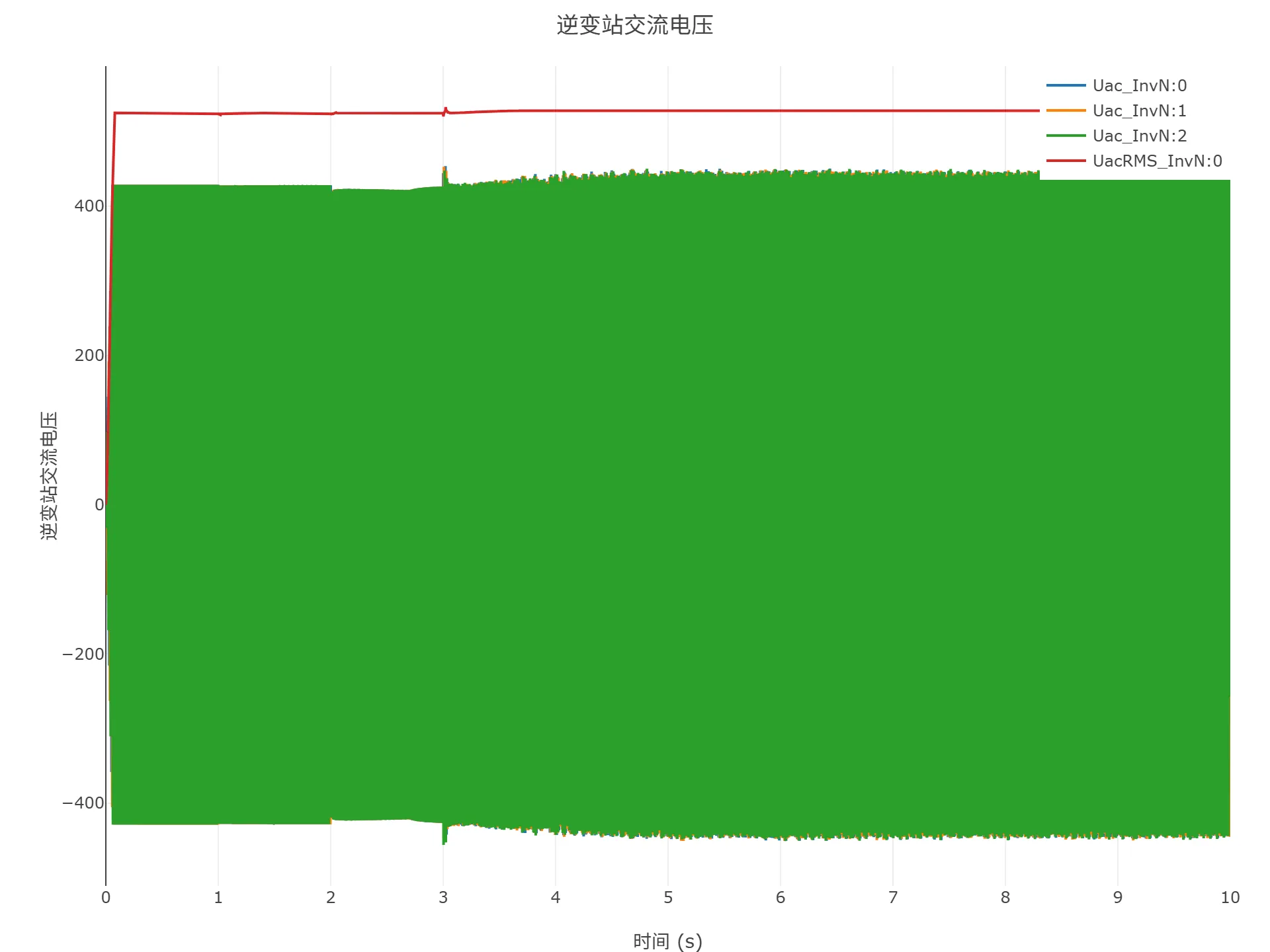

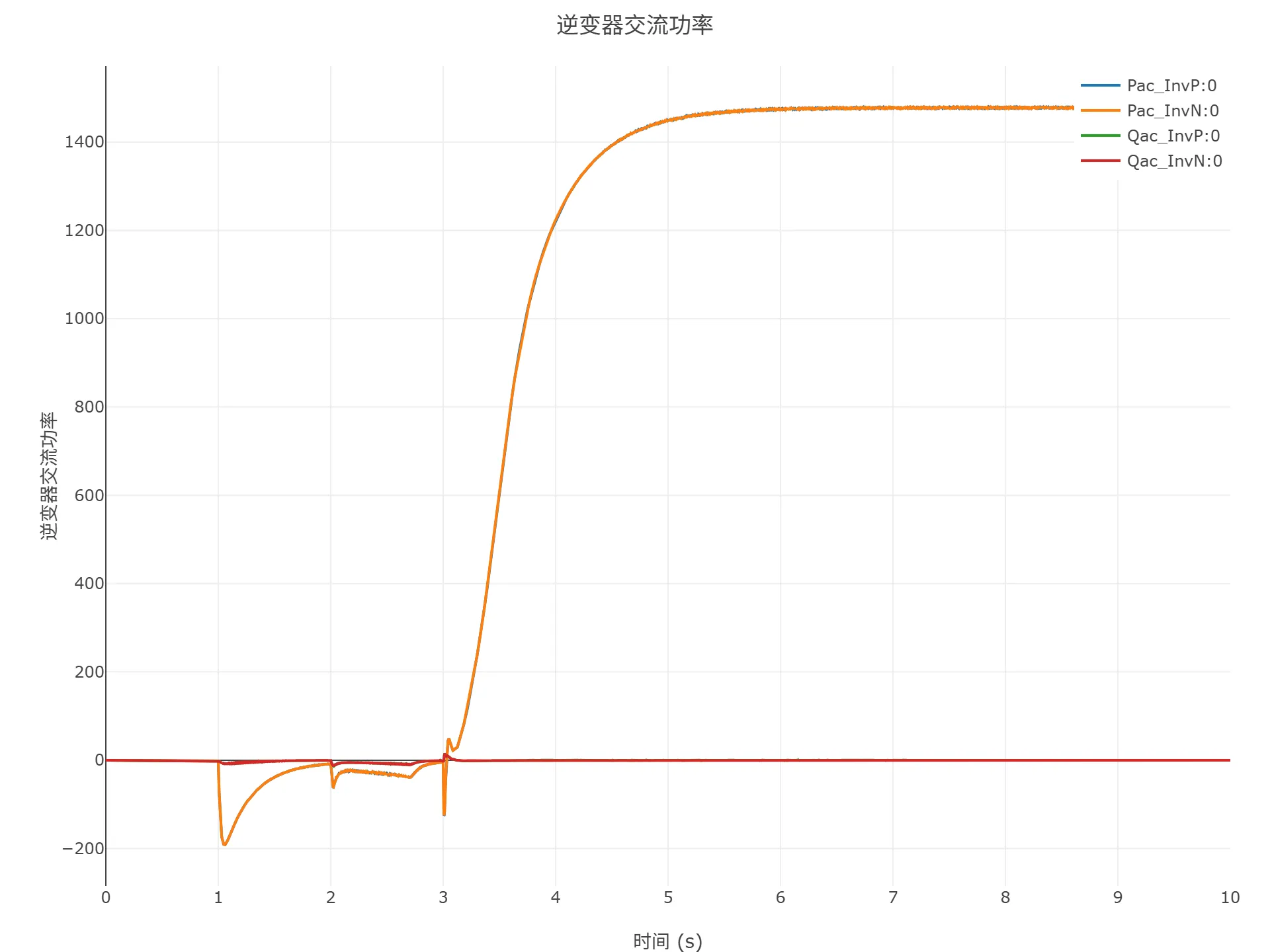

顺控启动仿真

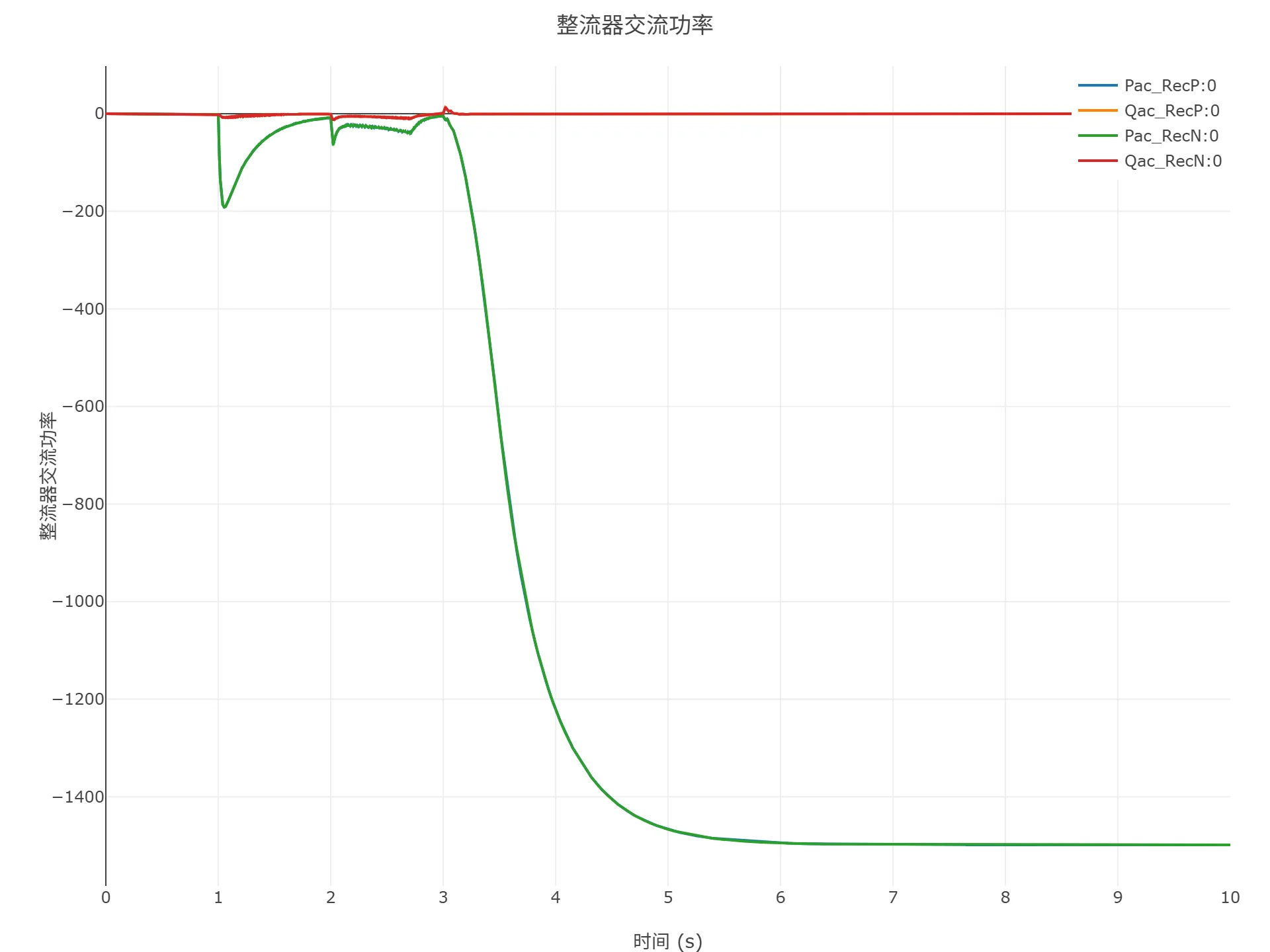

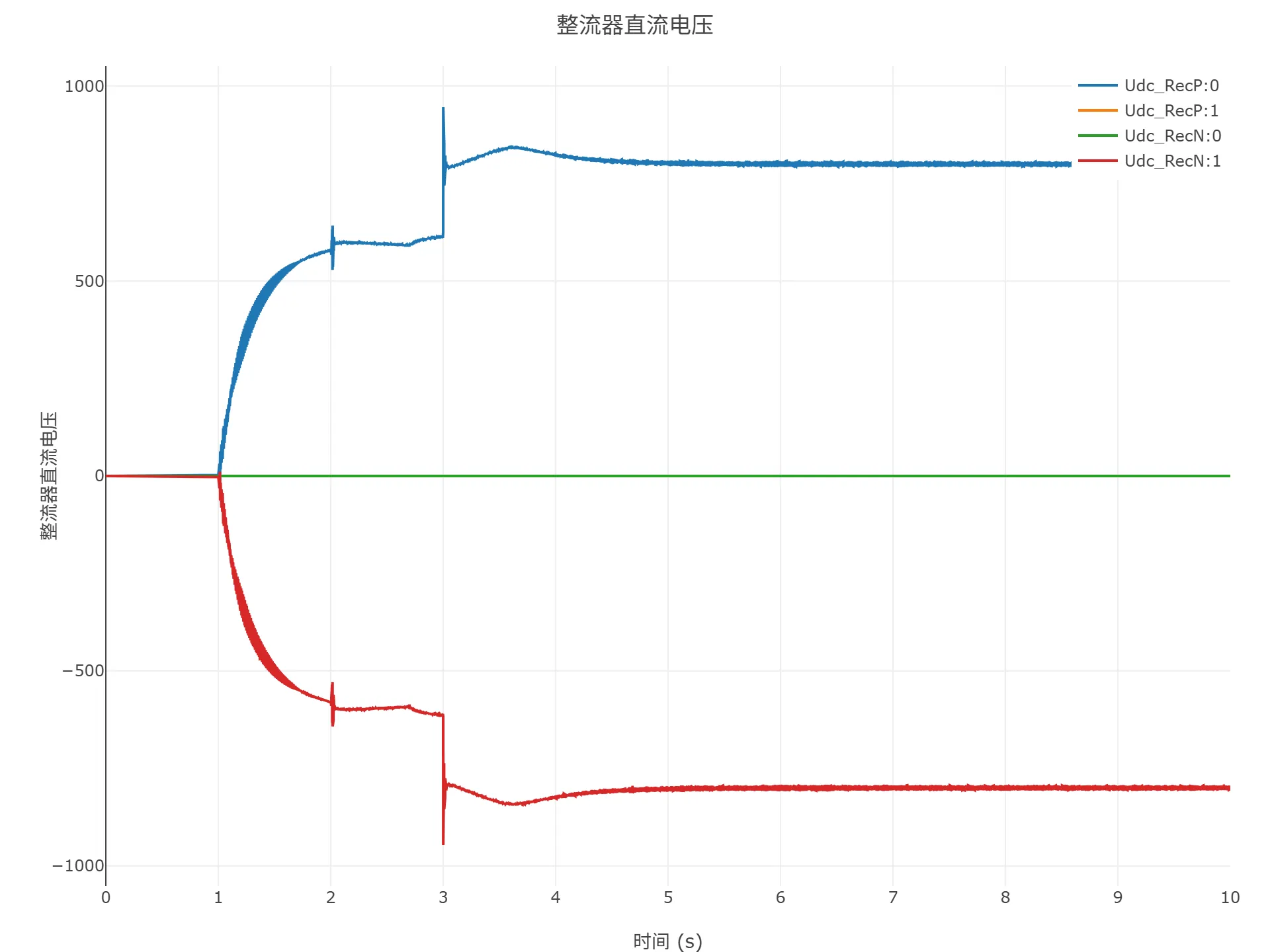

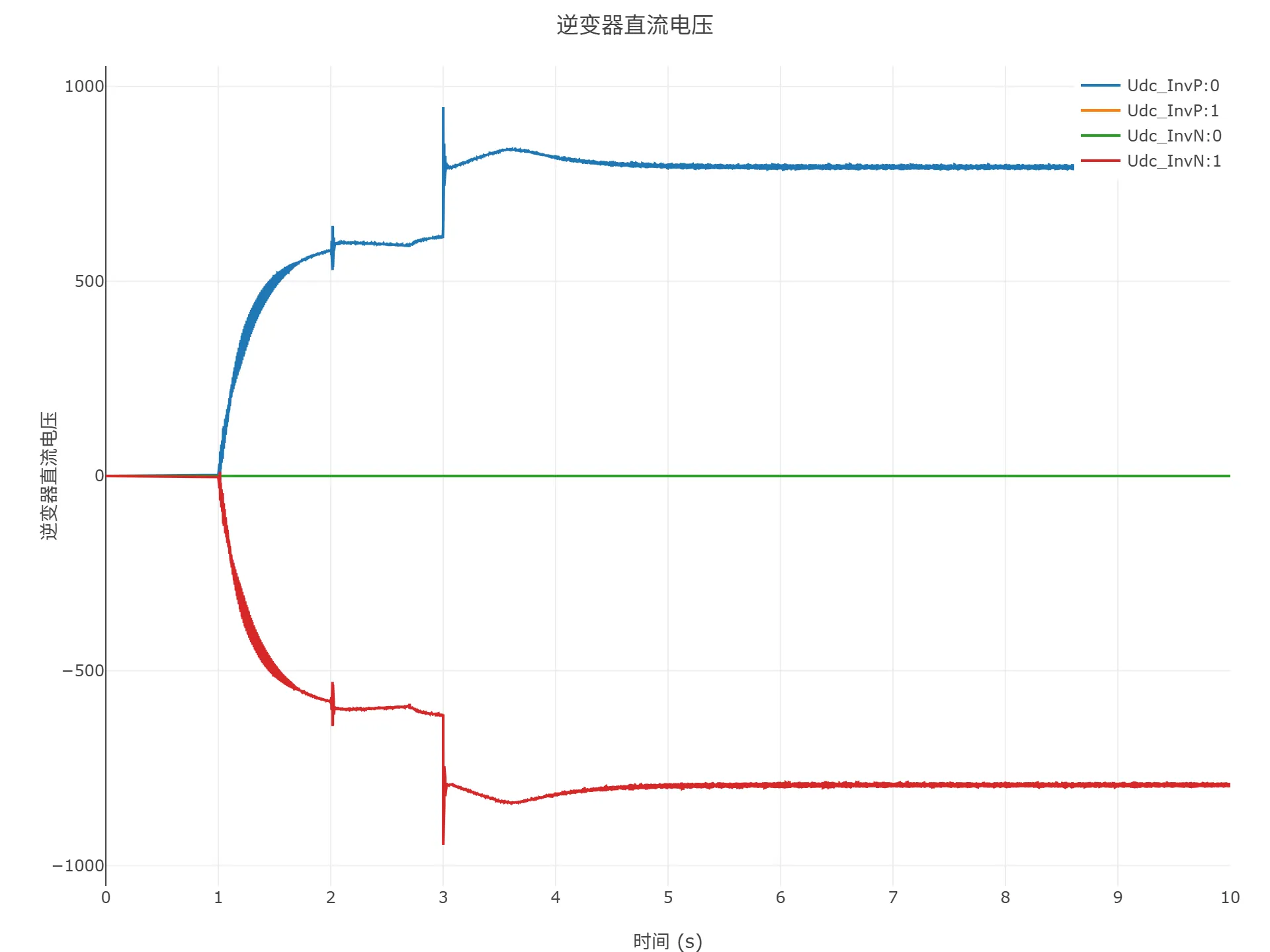

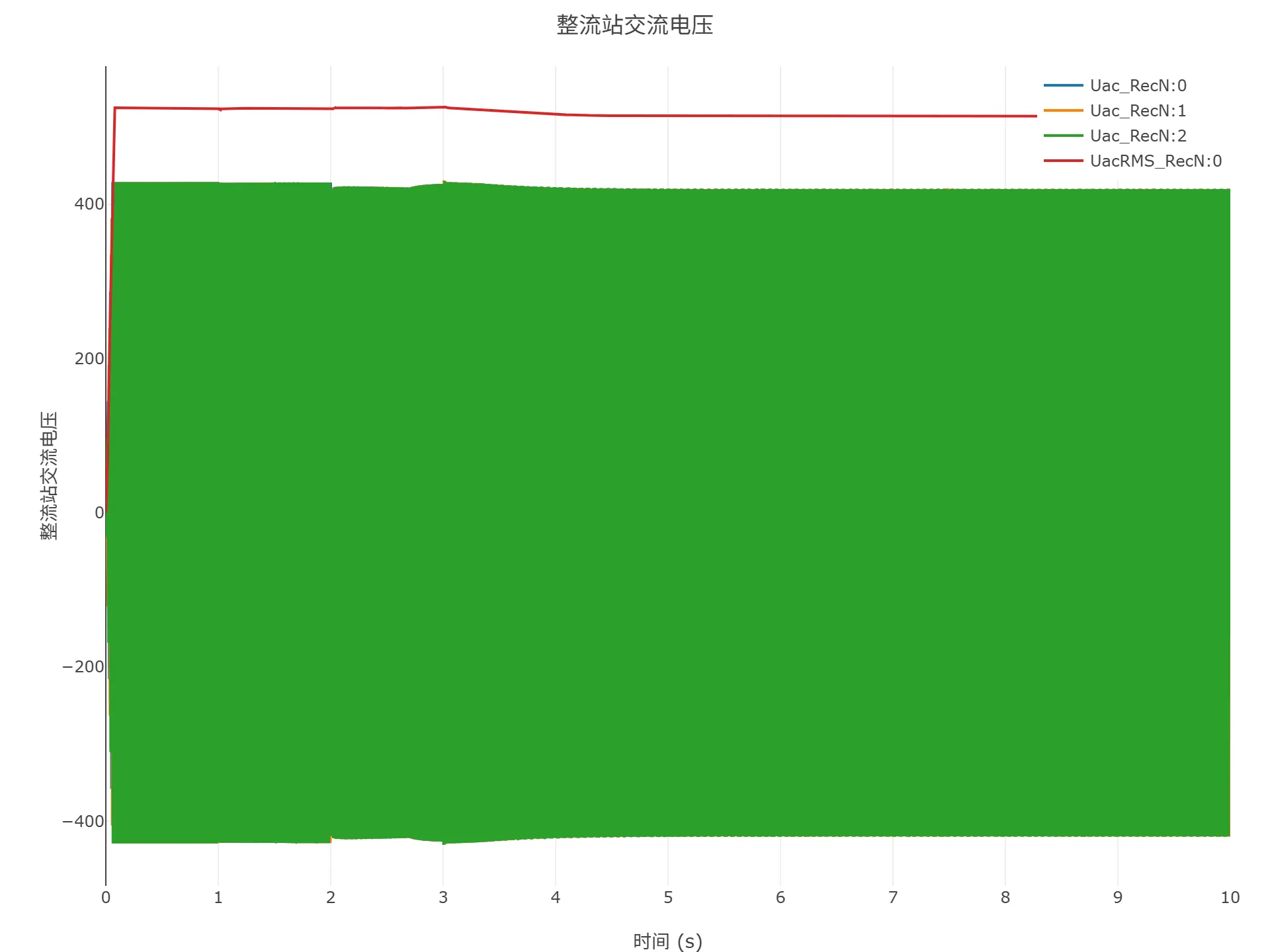

采用顺控启动方式，模型的仿真结果如下图所示。

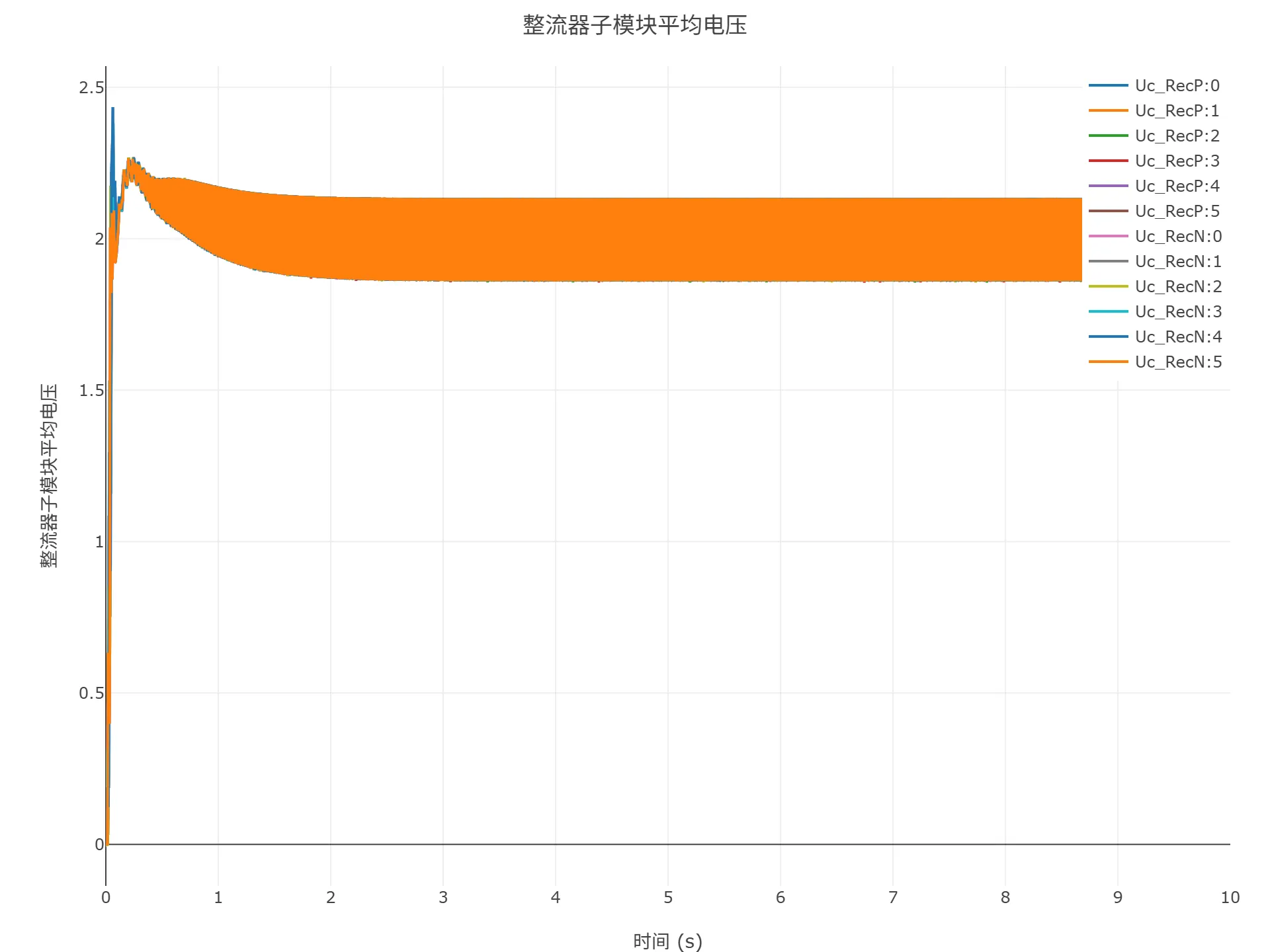

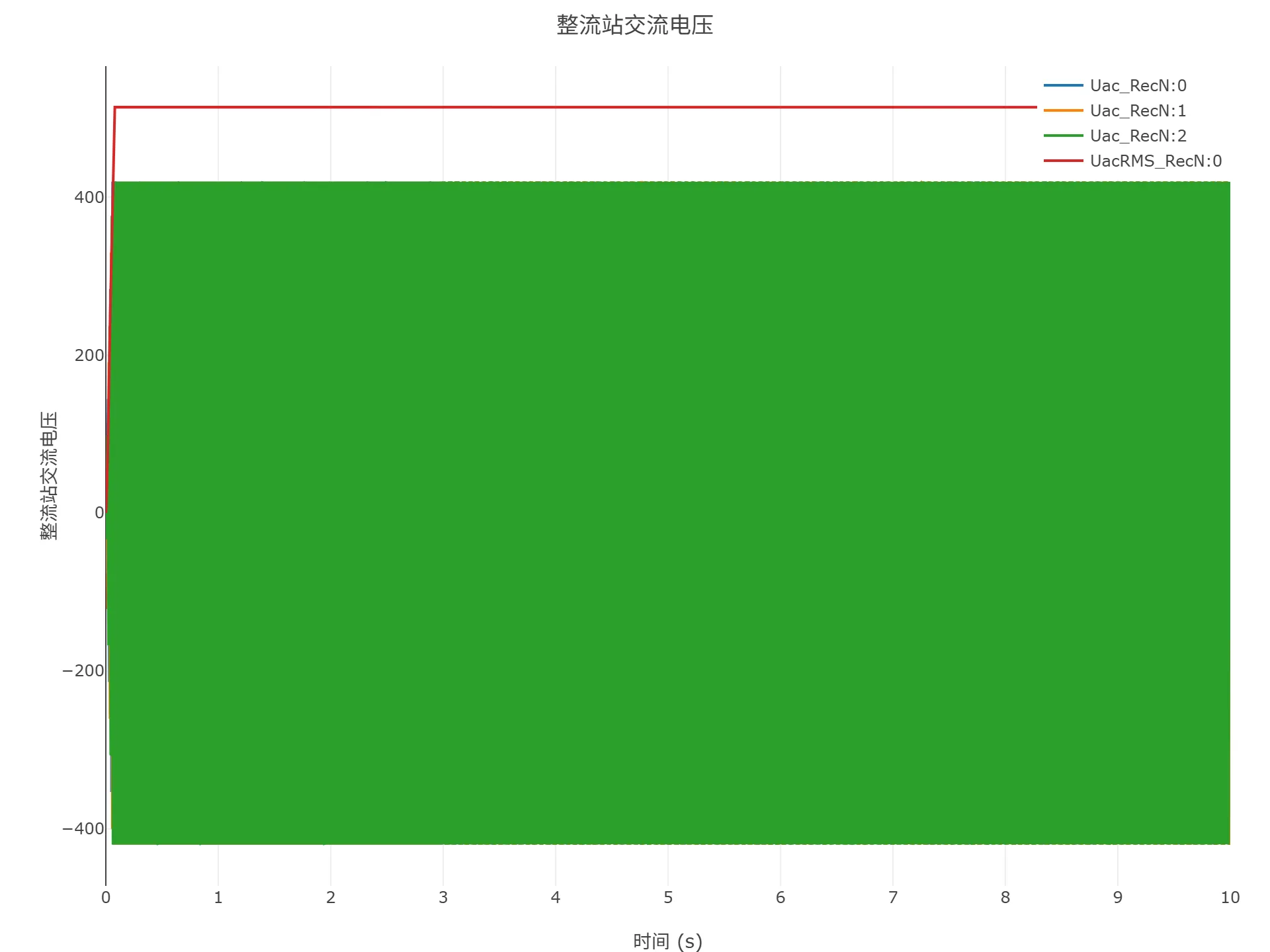

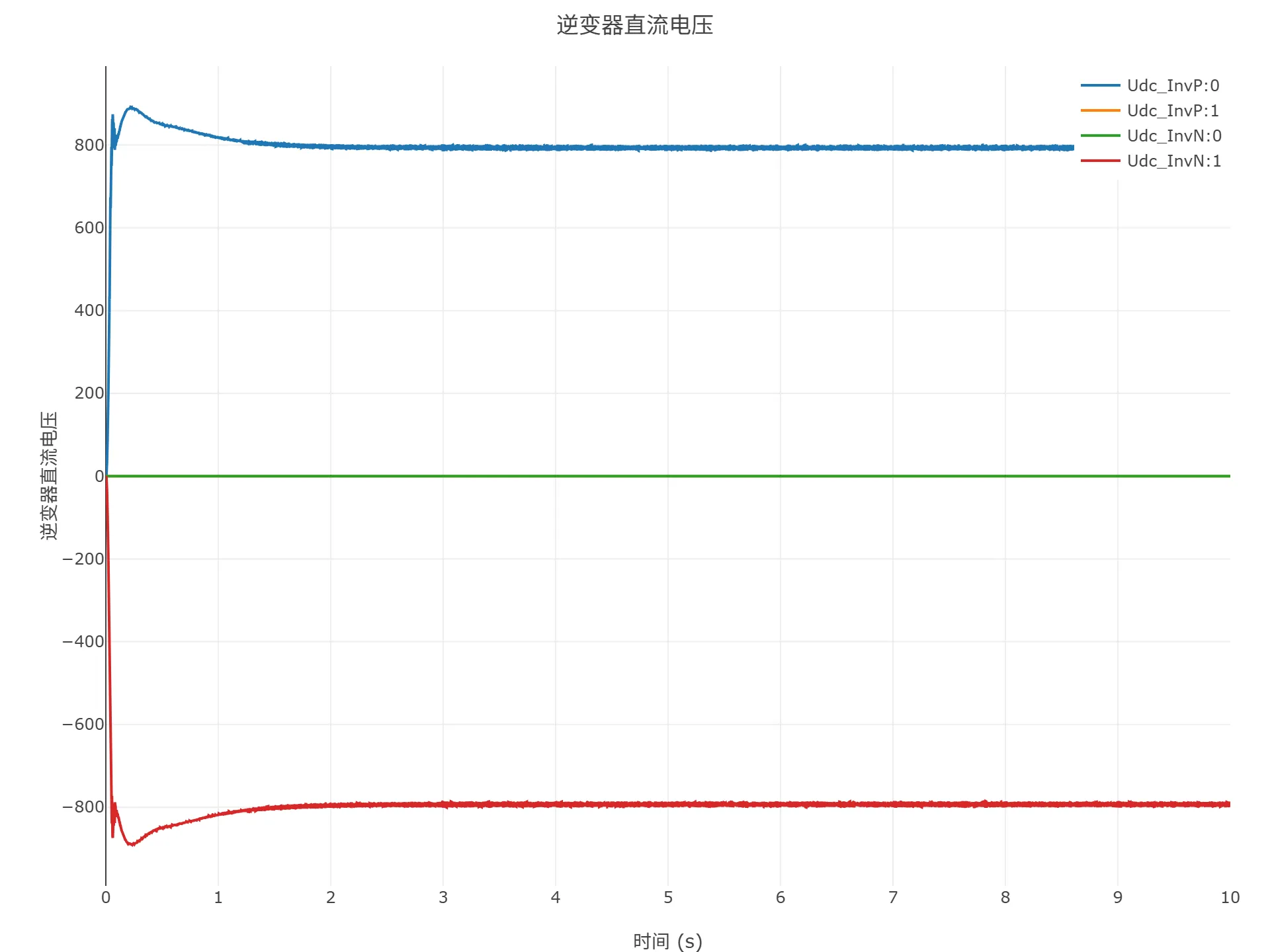

启动到初始潮流仿真

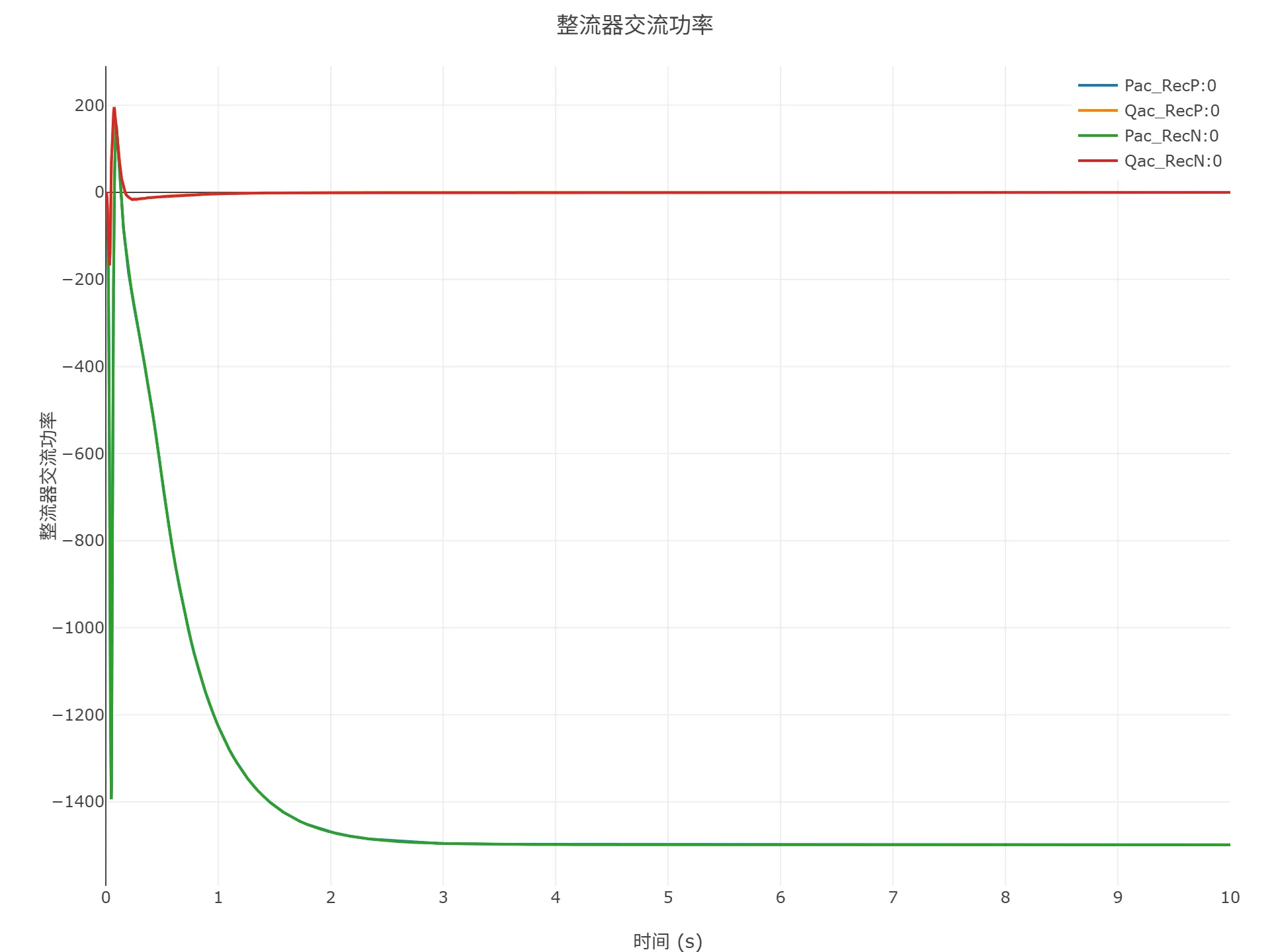

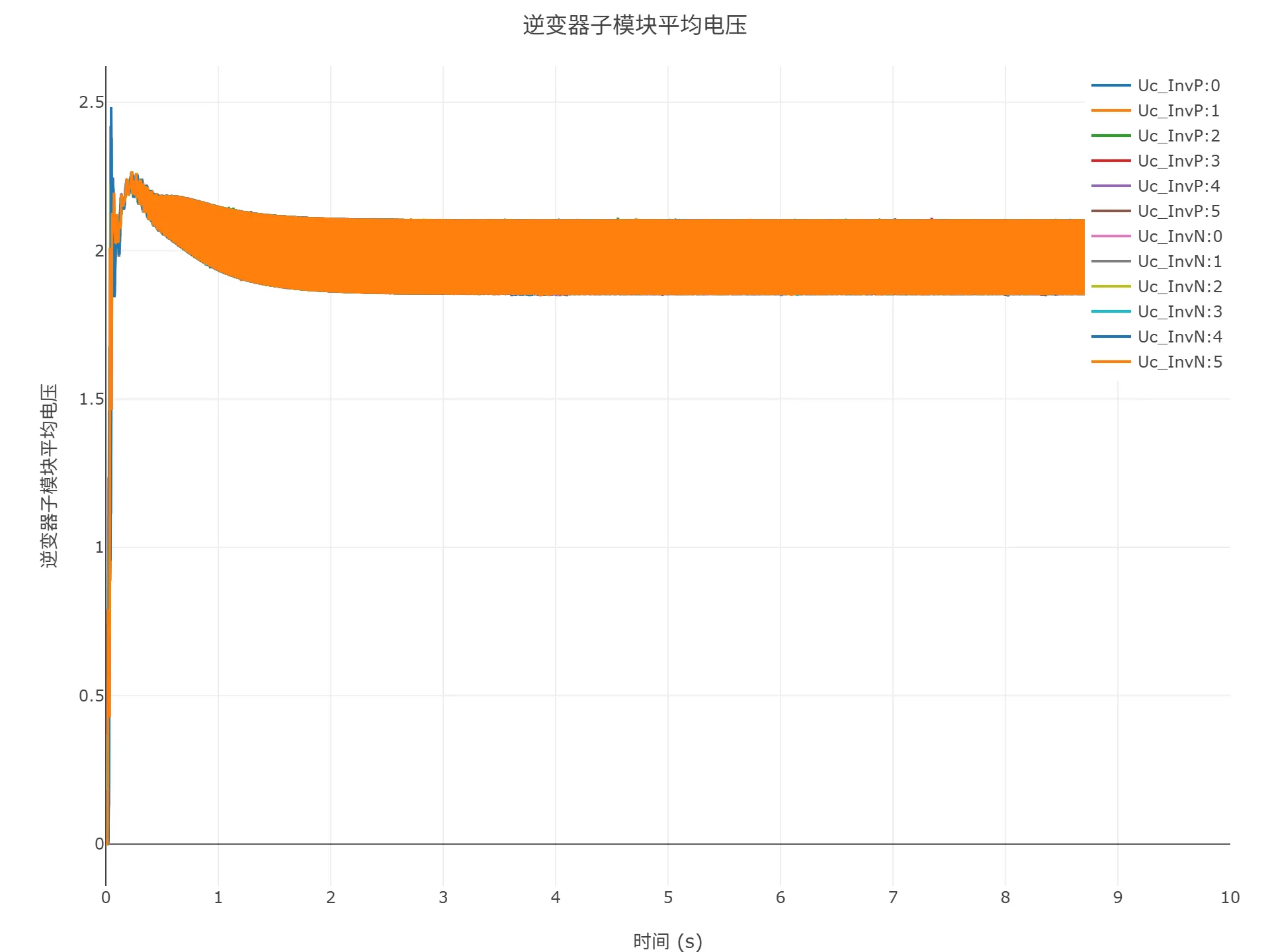

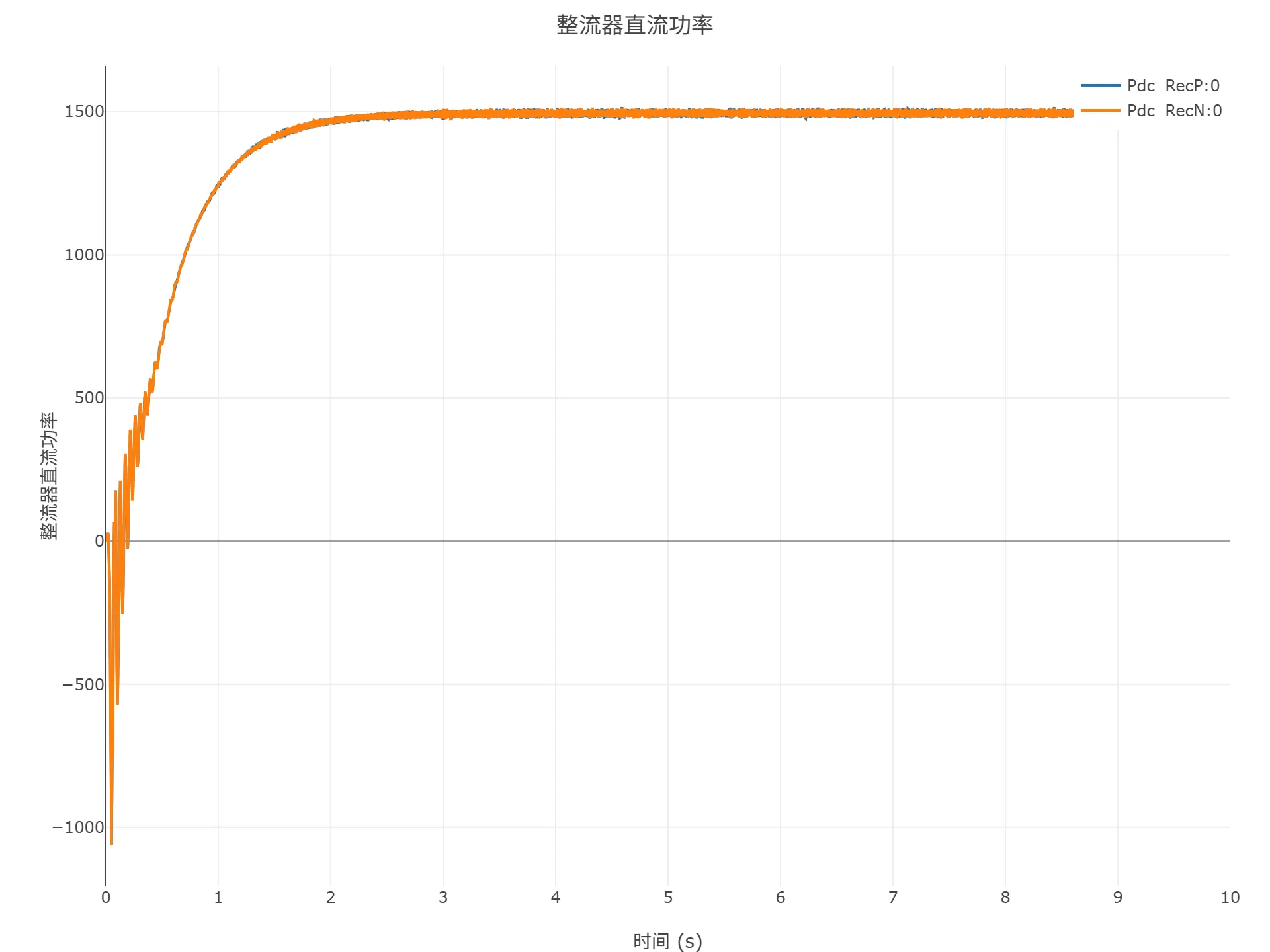

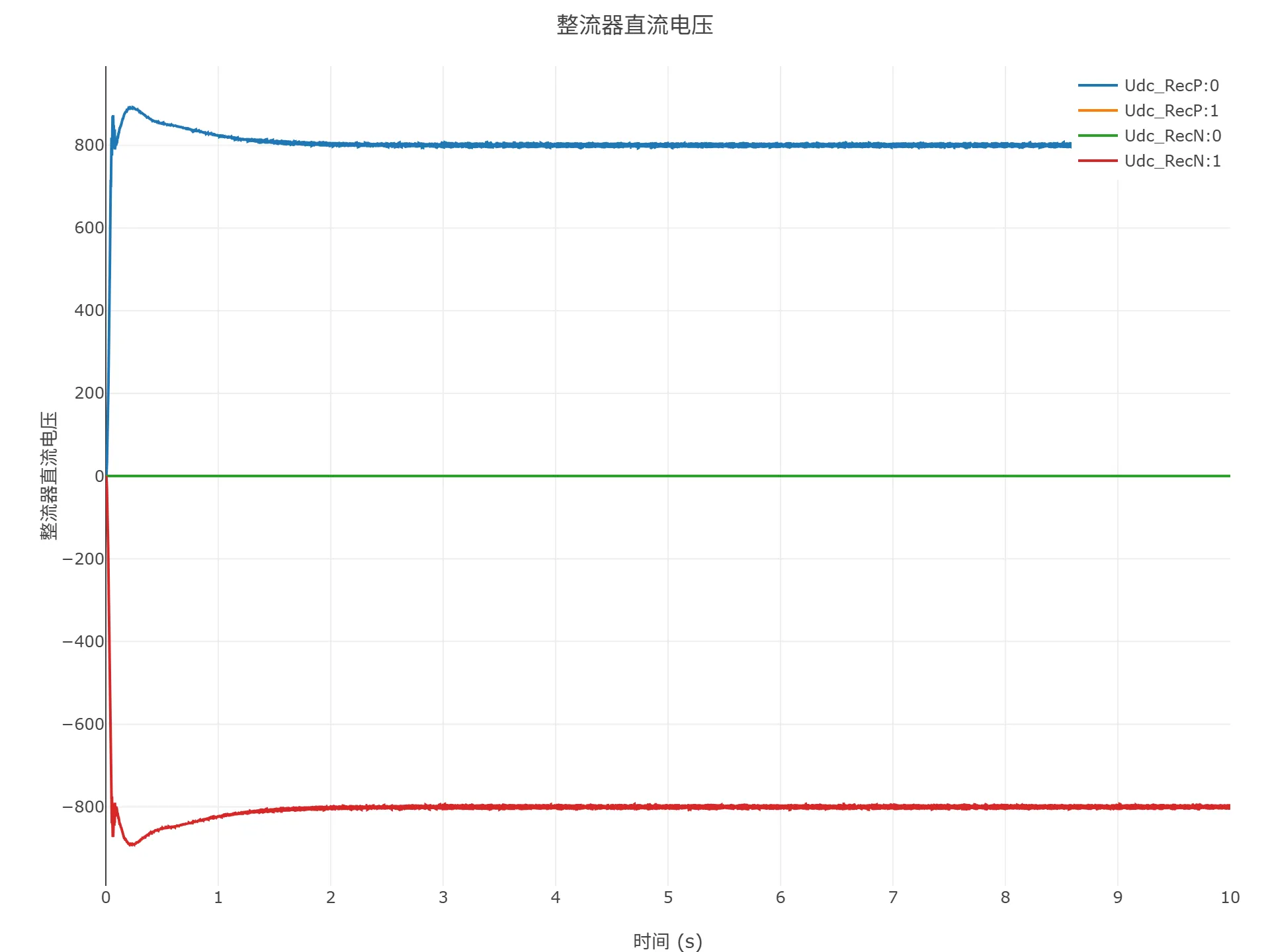

采用启动到初始潮流方式，模型的仿真结果如下图所示。
附录
模型参数
运行配置
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 启动模式 | startMode | 选择 | 启动模式 |
