多端柔性直流输电系统
模型介绍
案例说明

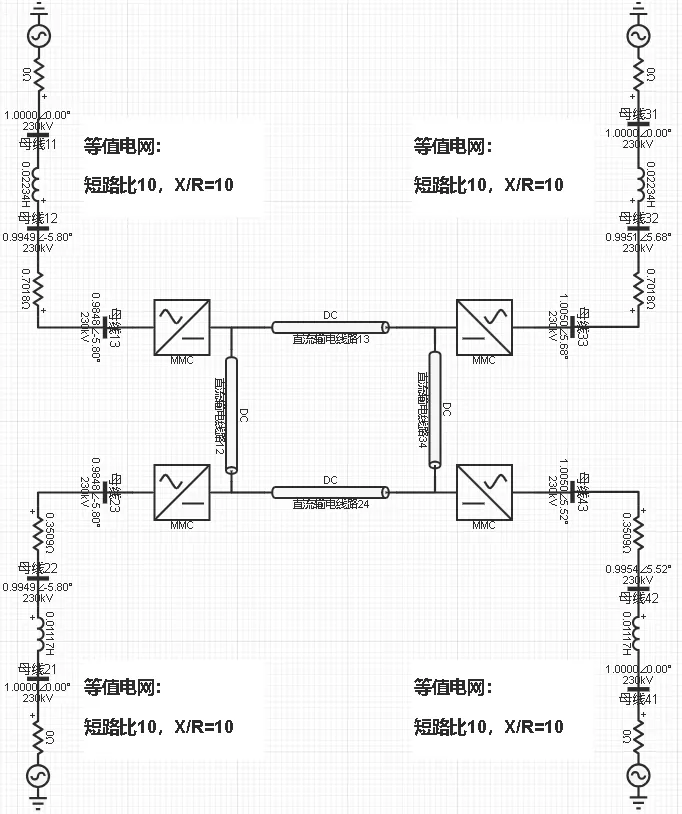

多端柔性直流输电系统案例模拟了一个四端单极柔性直流输电系统，包含两端整流站、两端逆变站共四个MMC以及之间的四条直流输电线路，各端电网由短路比均为10的等值电路模拟。
案例中直流系统的关键参数如下表所示。
| 参数 | 单位 | 值 |
|---|---|---|
| 直流接线方式 | -- | 单负极大地回线 |
| 直流额定电压 | kV | 500 |
| 1端额定直流功率 | MW | 750 |
| 1端网侧额定电压 | kV | 230 |
| 2端额定直流功率 | MW | 1500 |
| 2端网侧额定电压 | kV | 230 |
| 3端额定直流功率 | MW | 750 |
| 3端网侧额定电压 | kV | 230 |
| 4端额定直流功率 | MW | 1500 |
| 4端网侧额定电压 | kV | 230 |
模型地址
点击打开模型地址：多端柔性直流输电系统-v1
模型仿真测试
案例可以平稳有序地启动到规定功率运行，也可按照给定的初始潮流快速启动运行。
以下给出具体的仿真测试结果。

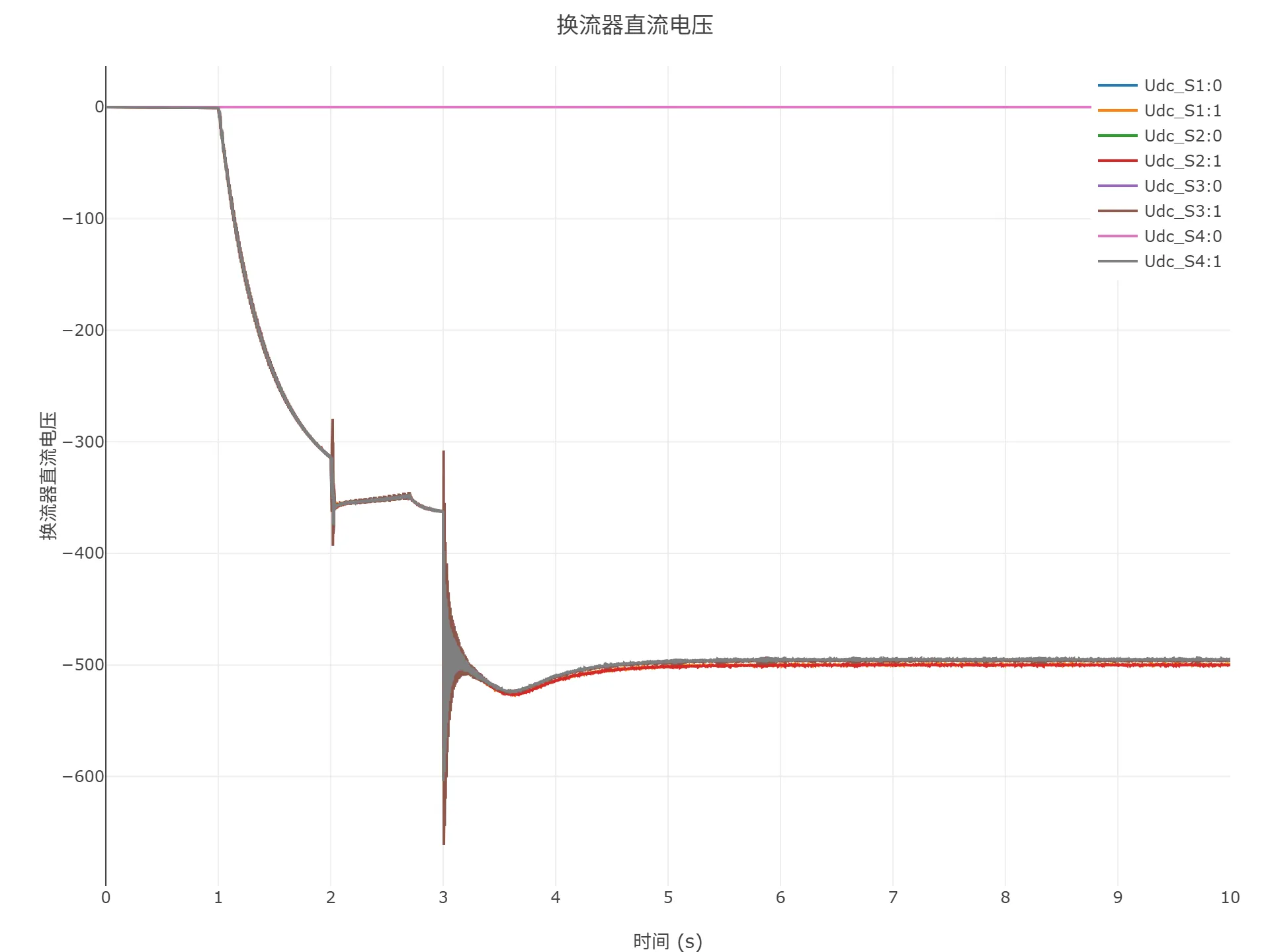

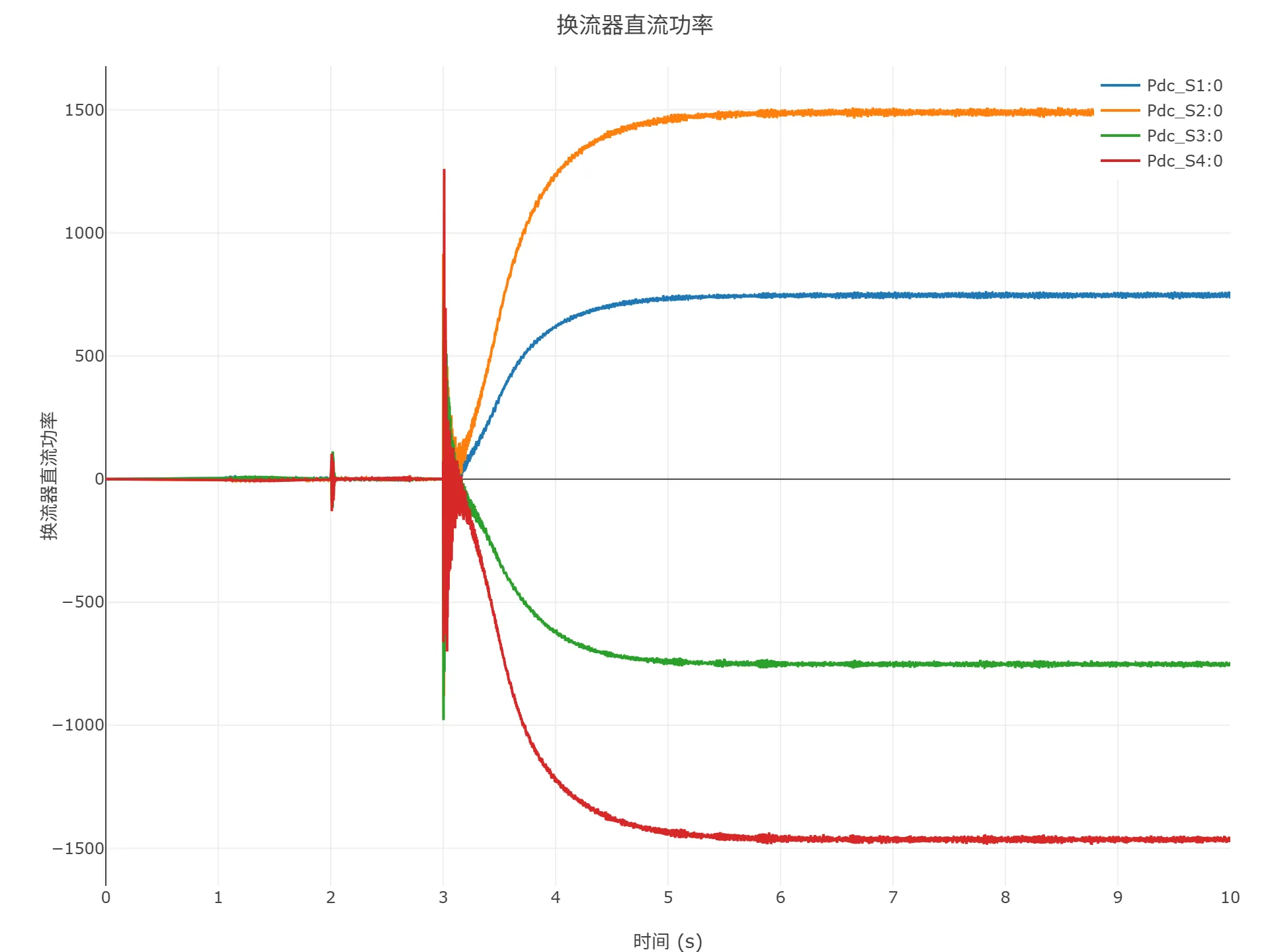

顺控启动仿真
采用顺控启动方式，模型的仿真结果如下图所示。

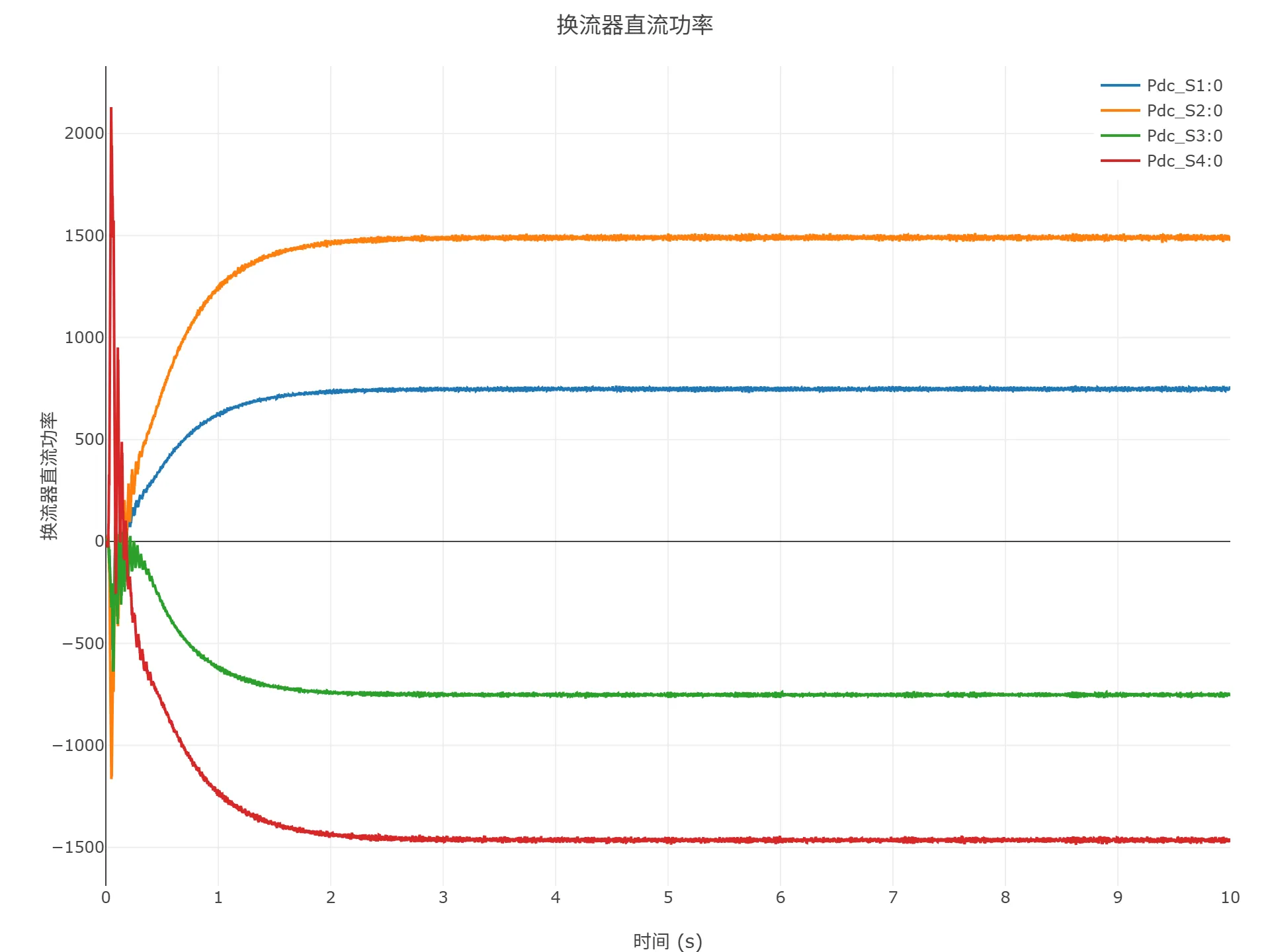

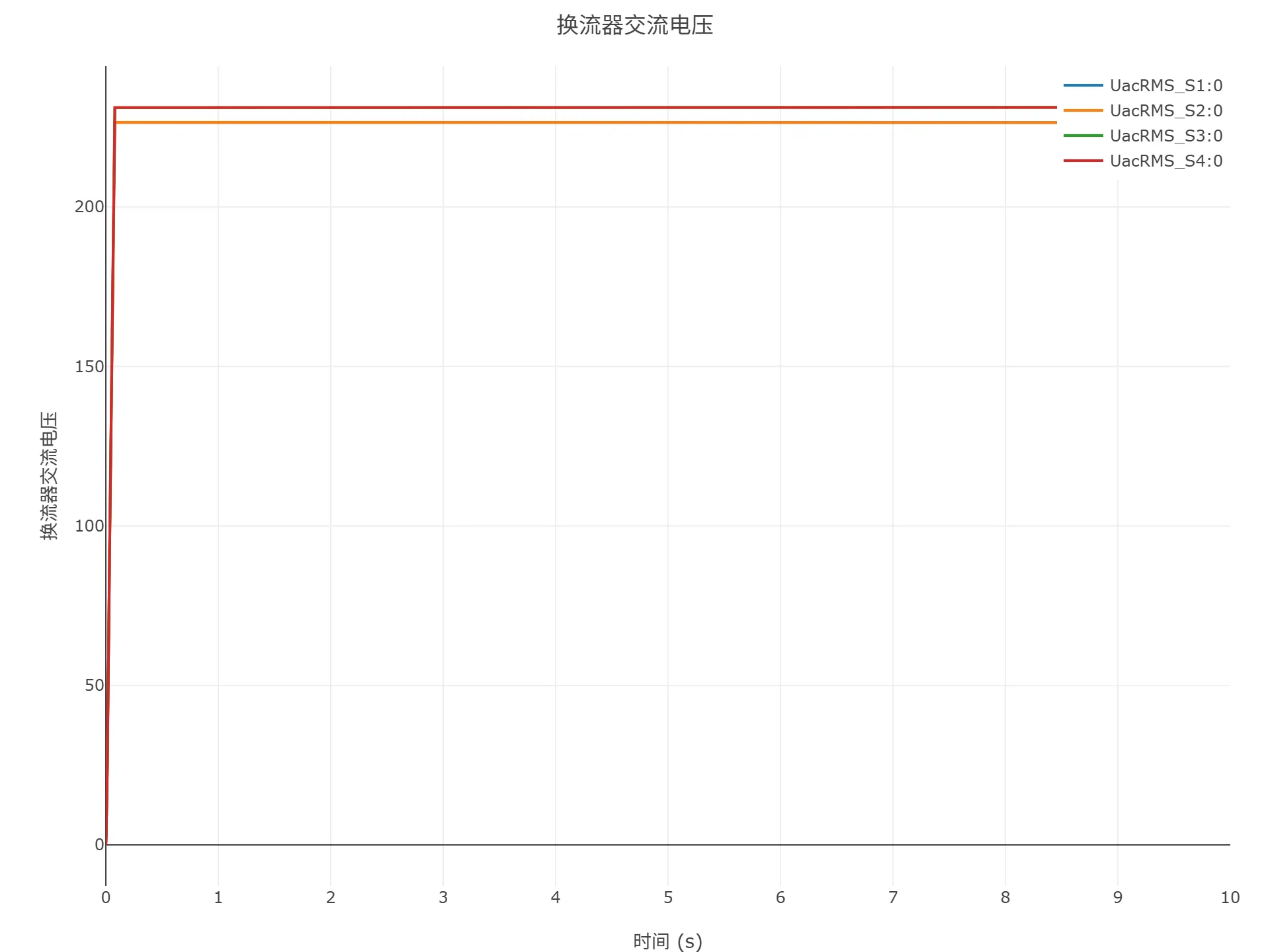

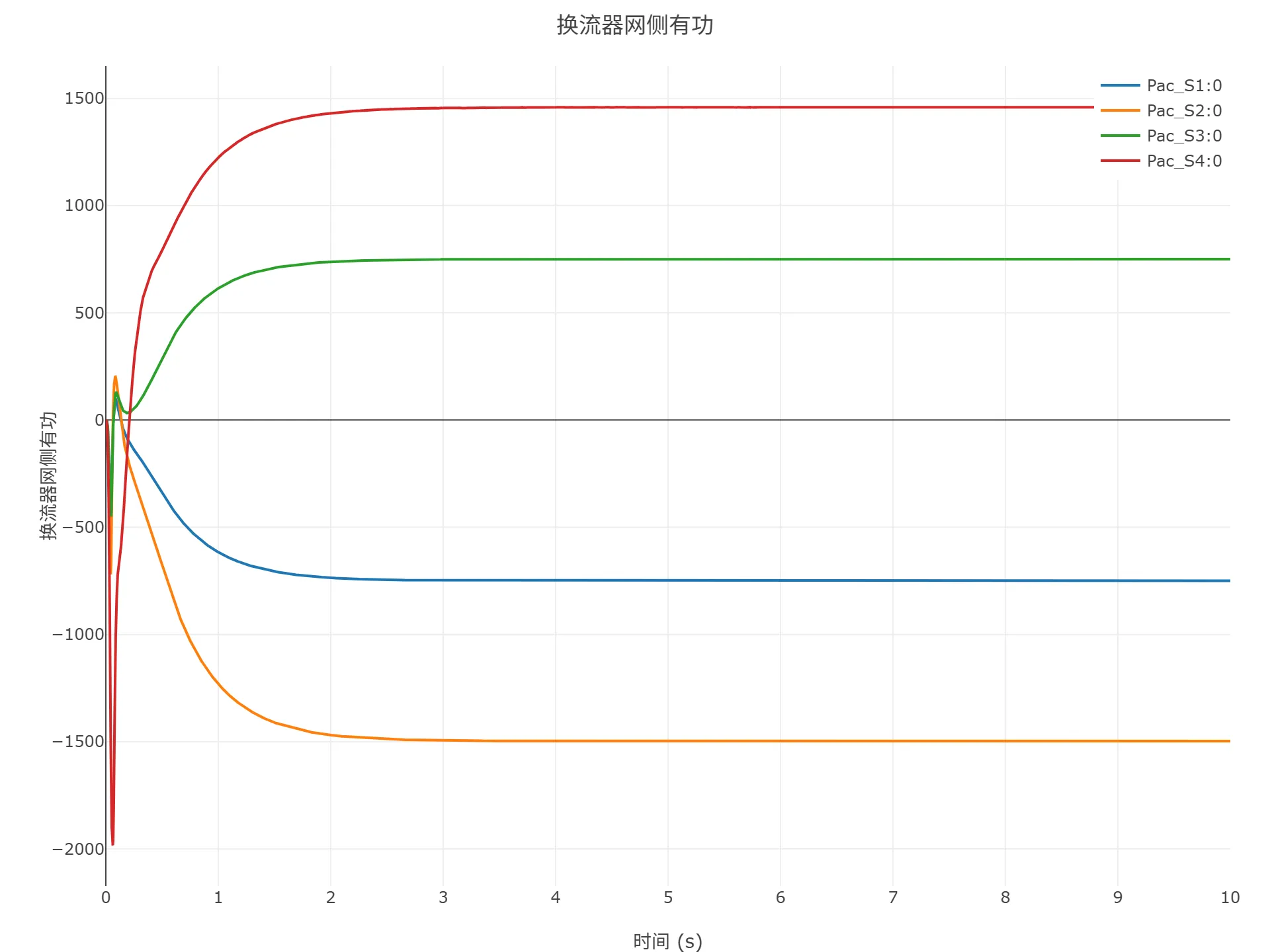

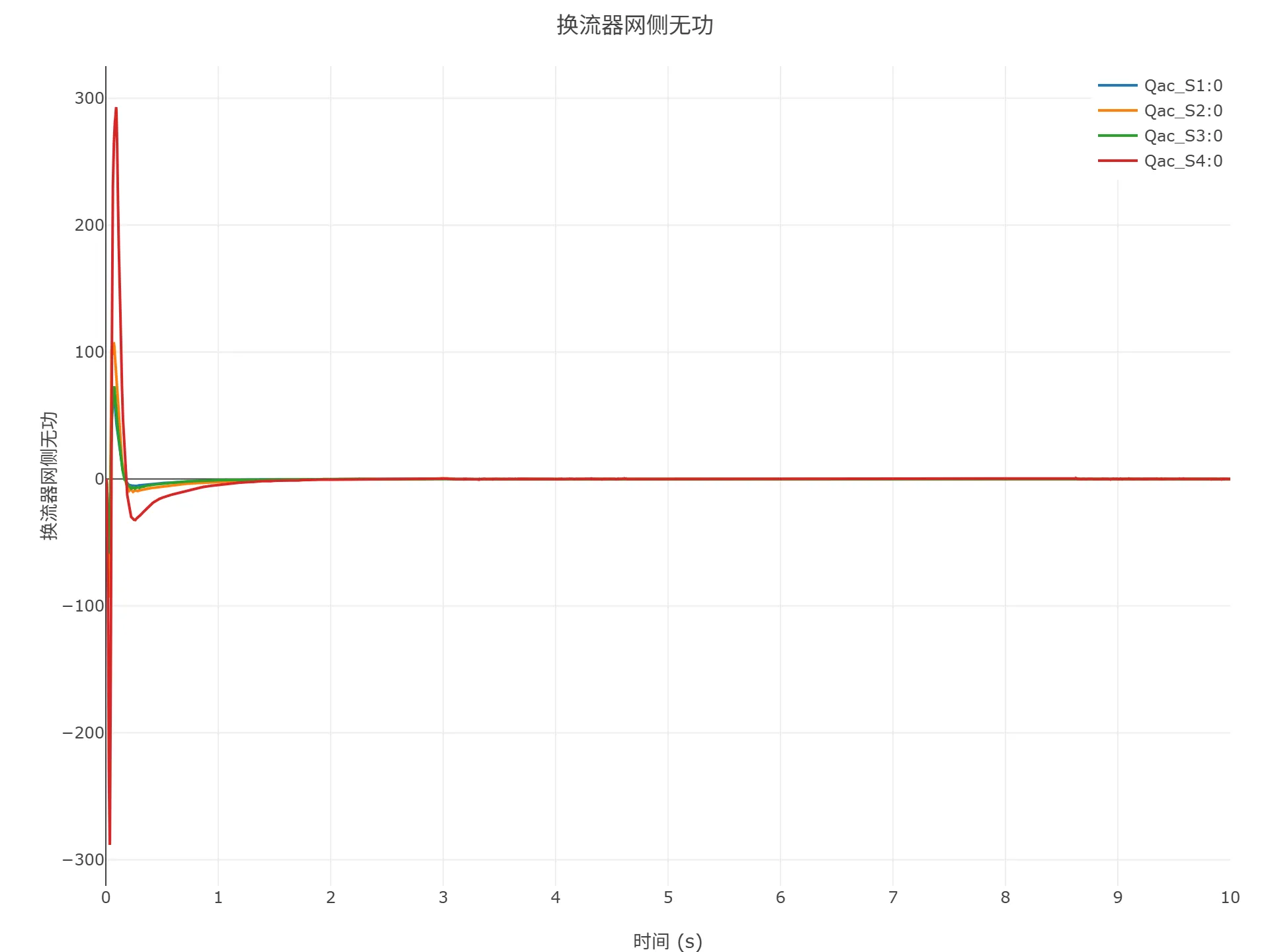

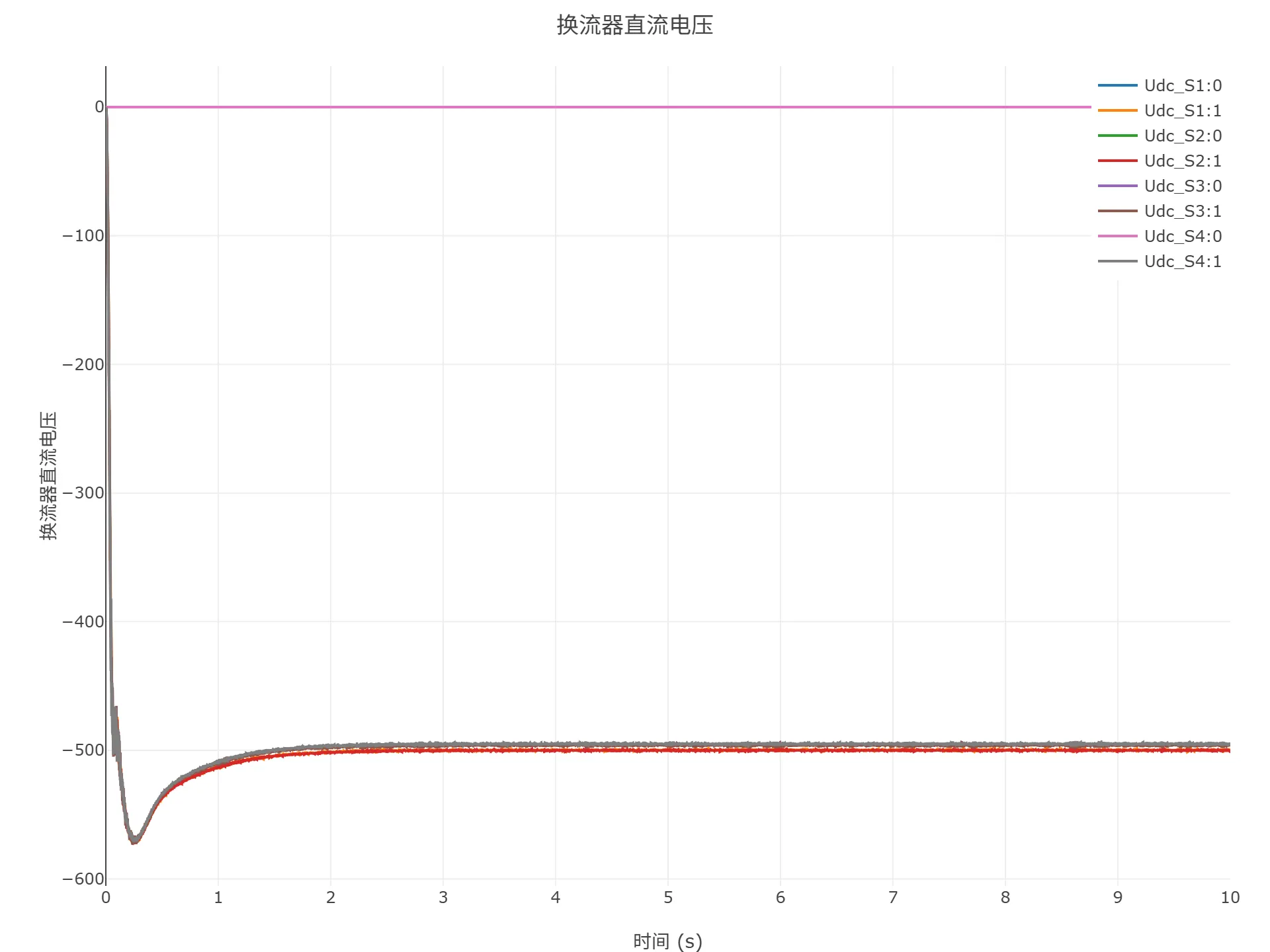

启动到初始潮流仿真
采用启动到初始潮流方式，模型的仿真结果如下图所示。
附录
模型参数
运行配置
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 启动模式 | startMode | 选择 | 启动模式 |
