海风孤岛送电柔直输电系统
模型介绍
案例说明

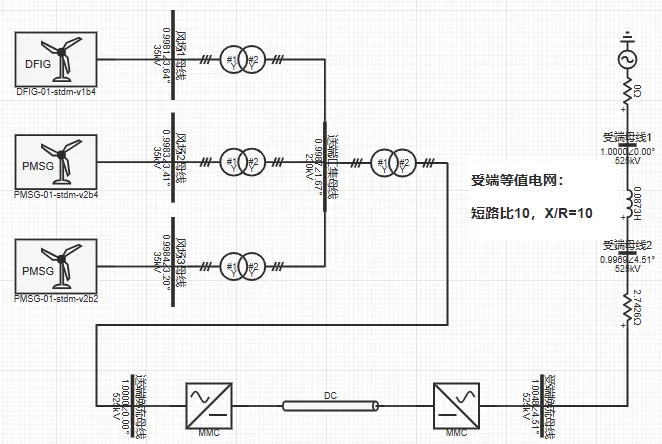

海风孤岛送电柔直输电系统案例模拟了一个海上风电场经柔性直流输电送出到陆上大电网的系统，包含海上站、陆上站共两个MMC及一条直流输电线路。其中，陆上站接入短路比为10的等值电网，海上站孤网运行，由海上柔直换流站充当风电汇集升压系统的功率平衡站。
案例中直流系统的关键参数如下表所示。
| 参数 | 单位 | 值 |
|---|---|---|
| 直流额定功率 | MW | 1000 |
| 直流额定电压 | kV | ±400 |
| 直流接线方式 | -- | 伪双极对称接线 |
| 送端孤网额定电压 | kV | 525 |
| 受端网侧额定电压 | kV | 525 |
模型地址
点击打开模型地址：海风孤岛送电柔直输电系统-v1
模型仿真测试
案例可以平稳有序地启动到规定功率运行，也可按照给定的初始潮流快速启动运行。
以下给出具体的仿真测试结果。

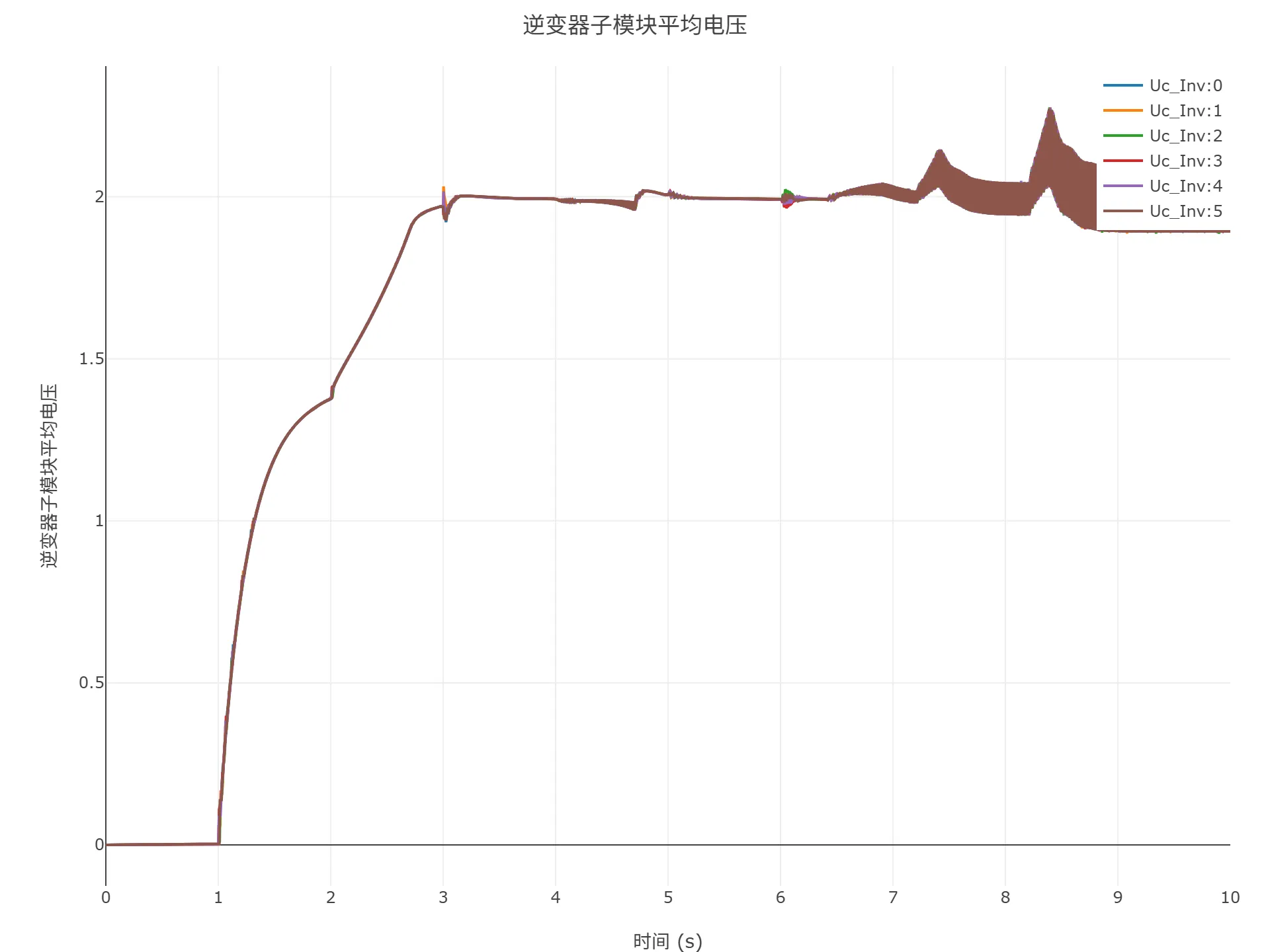

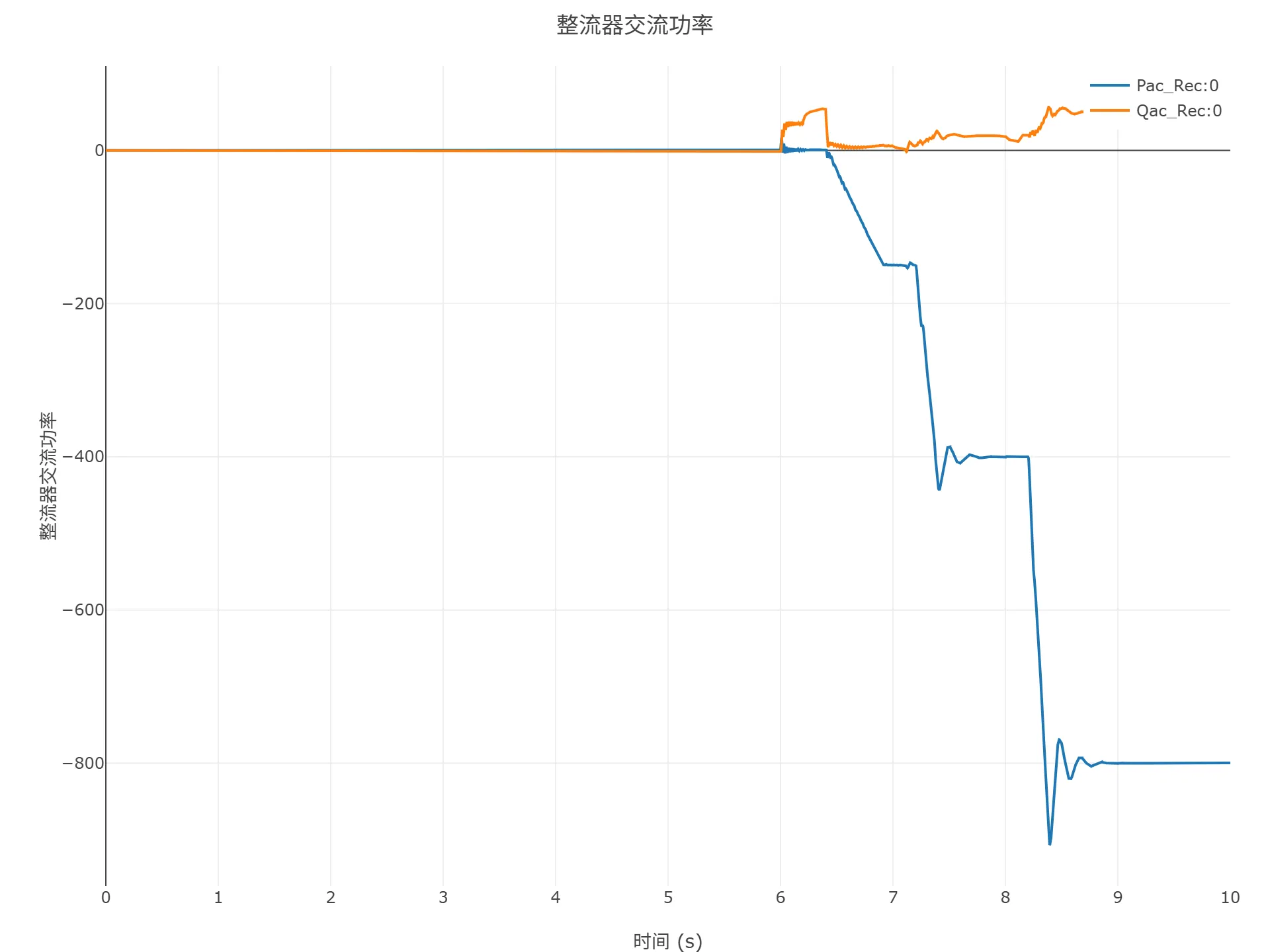

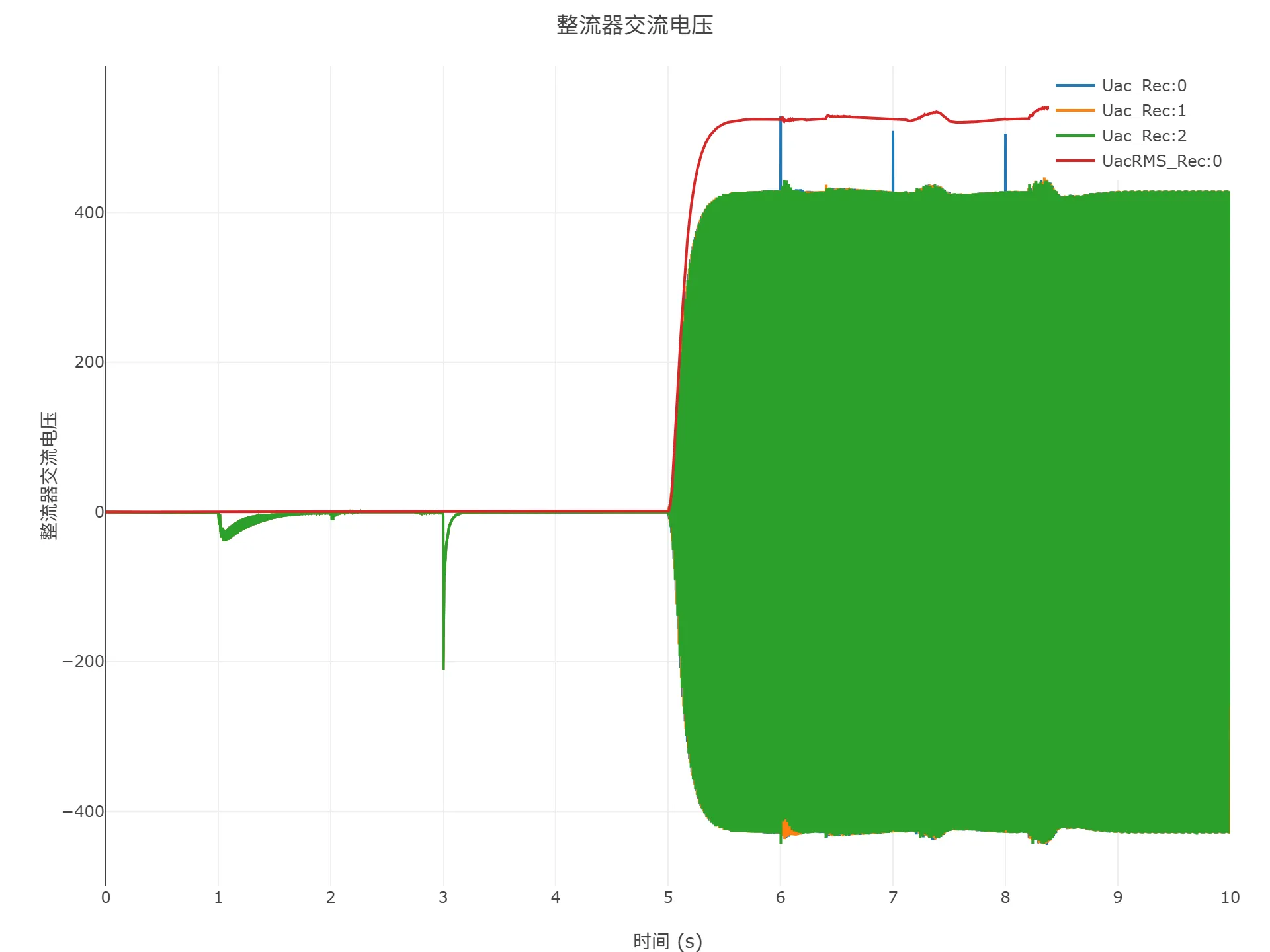

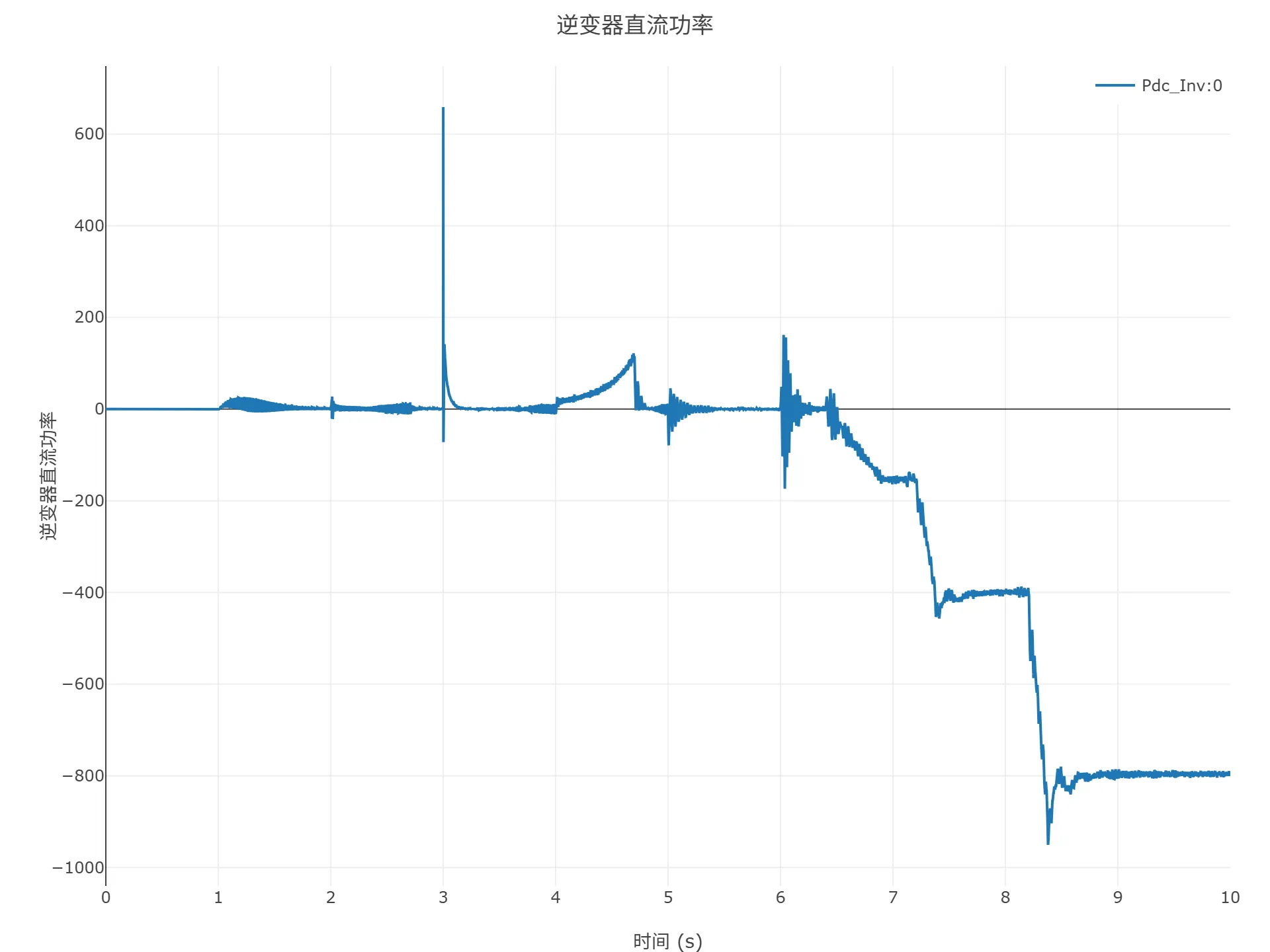

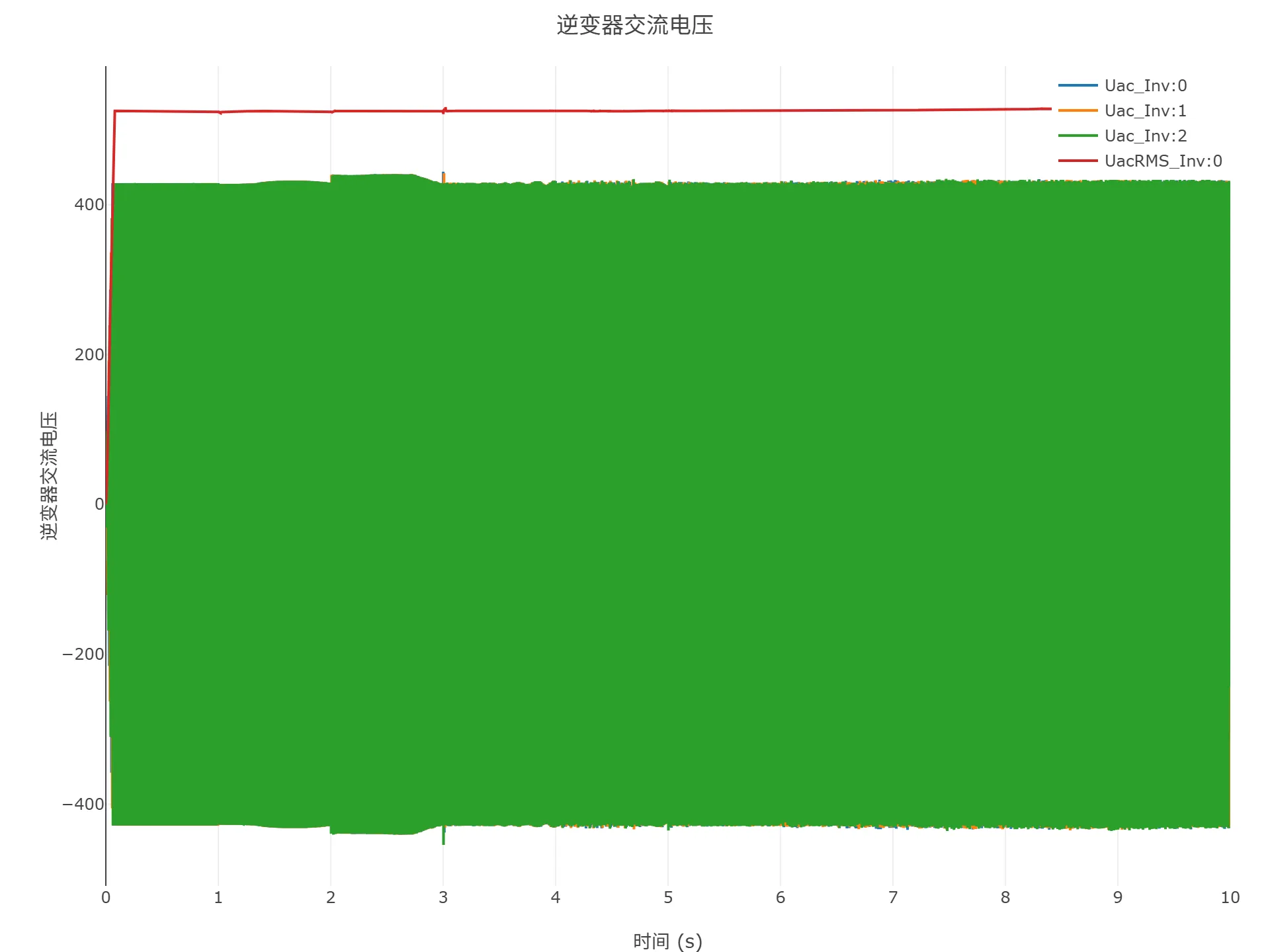

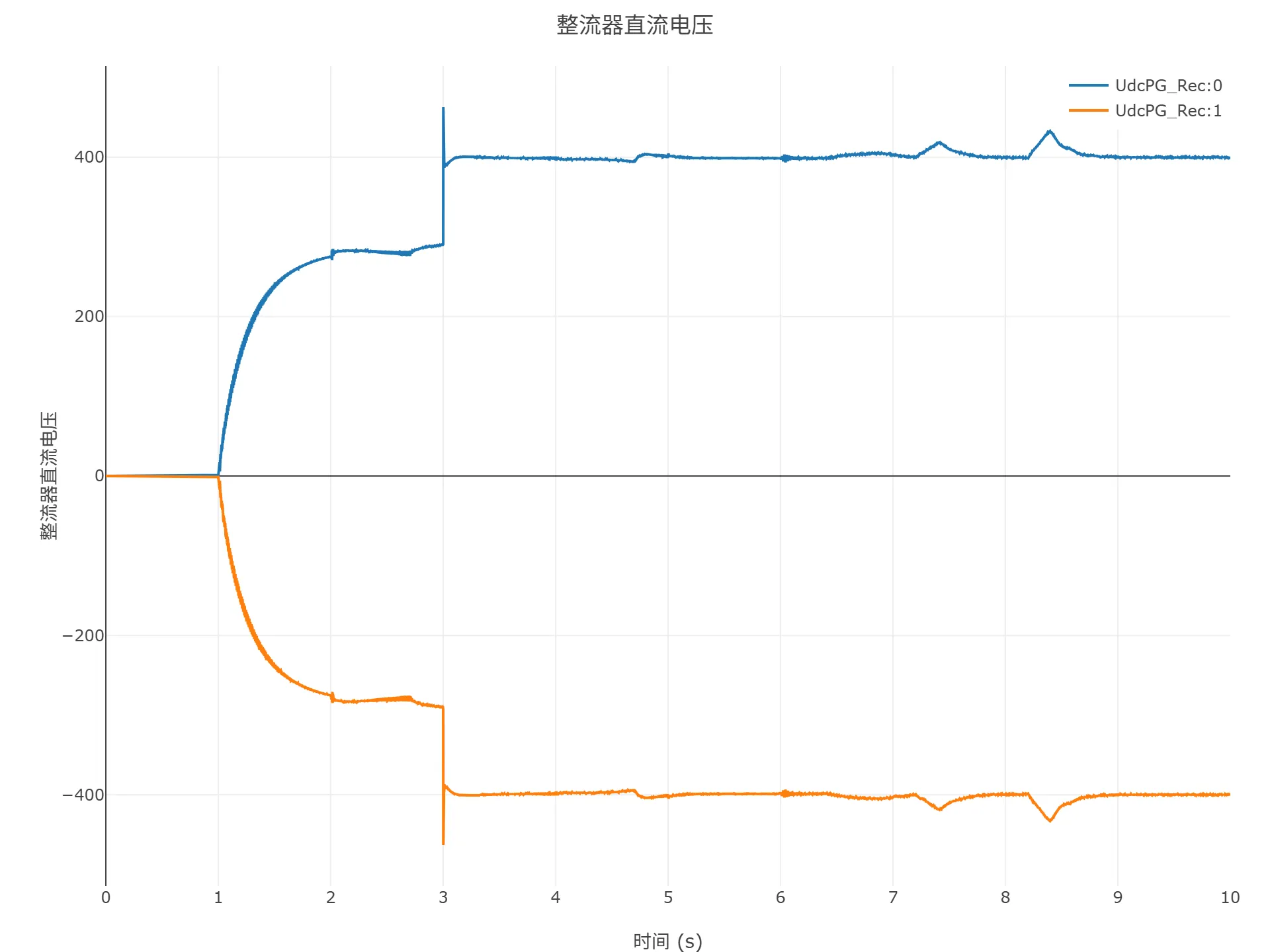

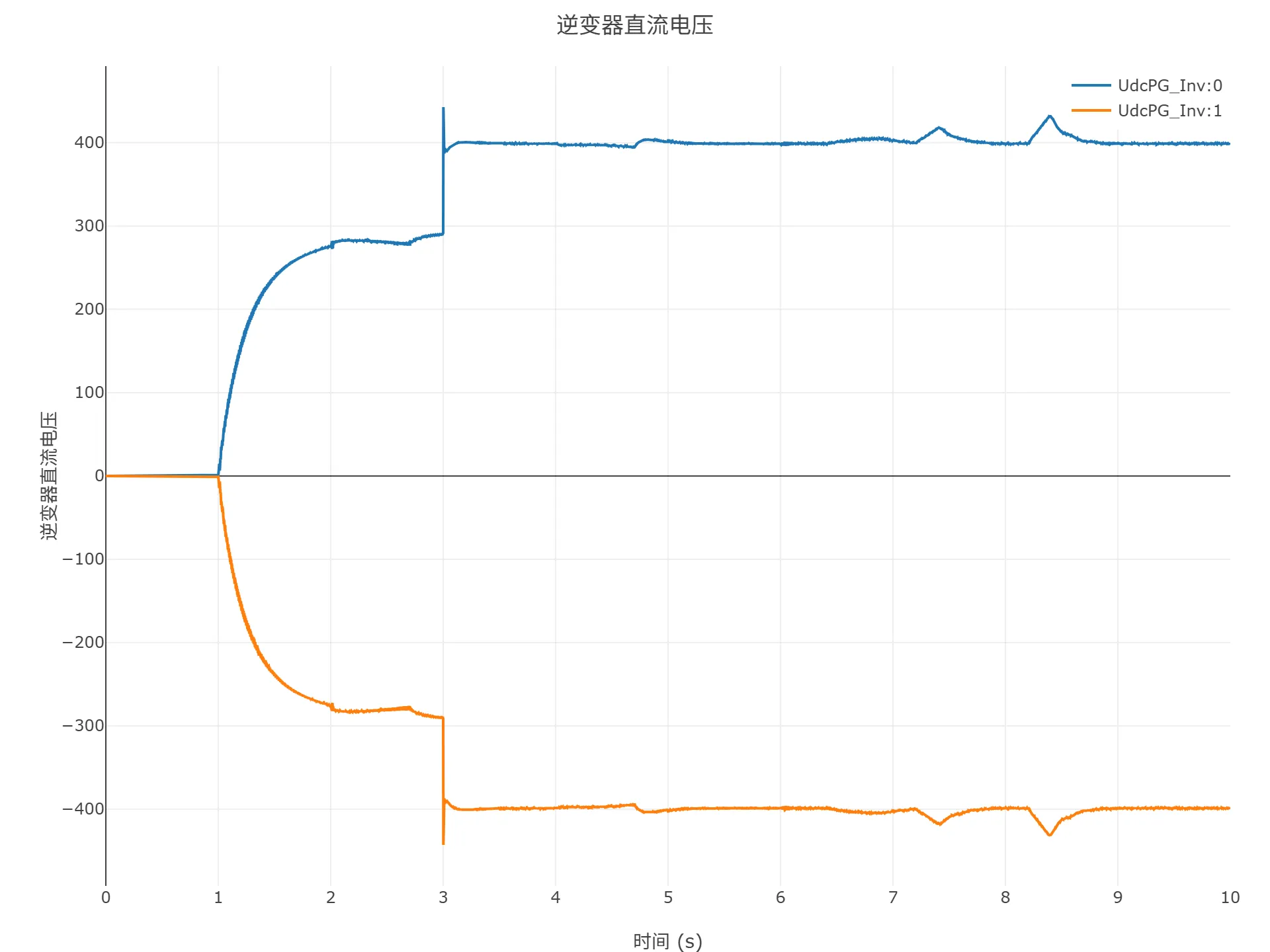

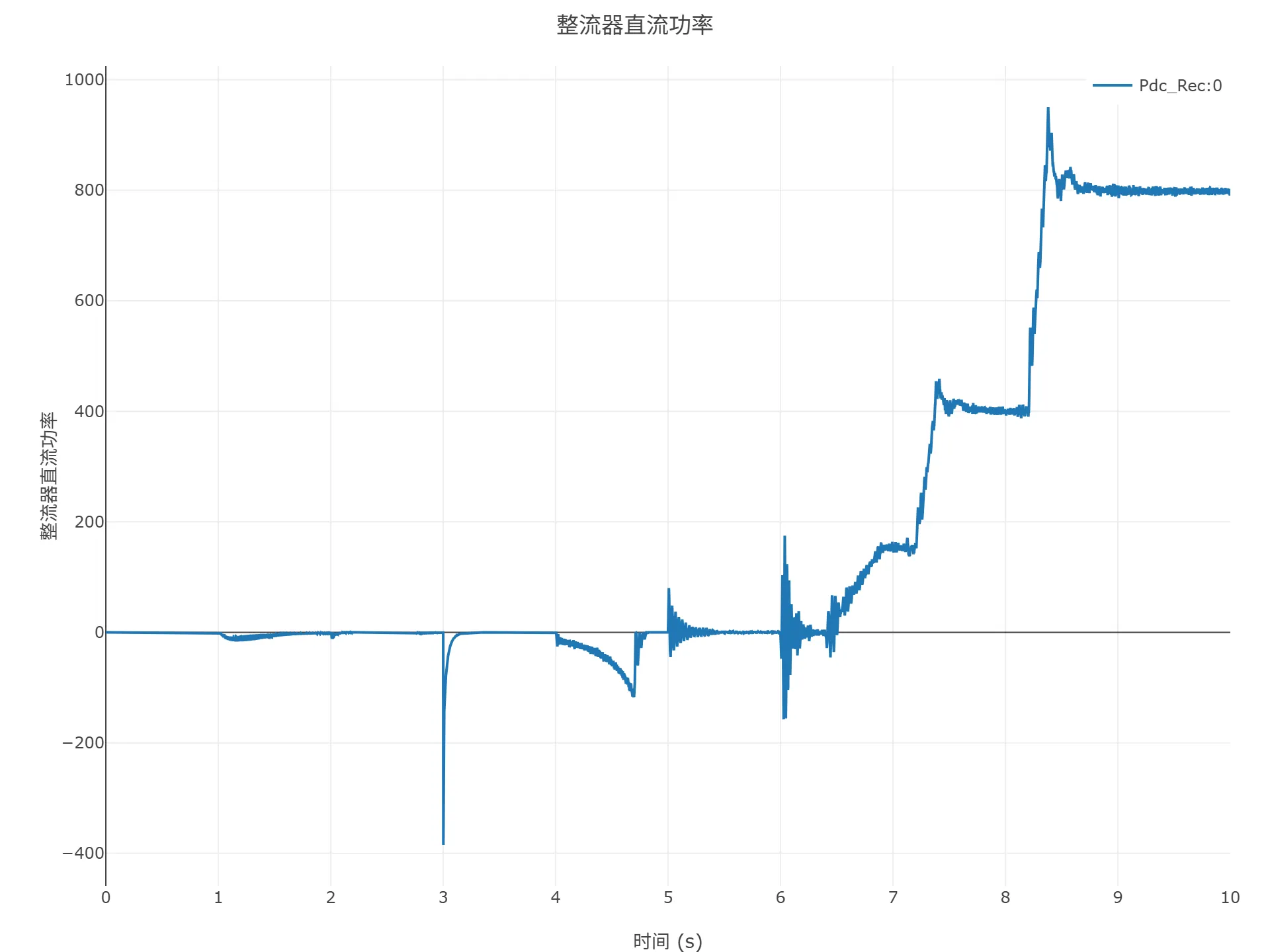

顺控启动仿真
采用顺控启动方式，模型的仿真结果如下图所示。

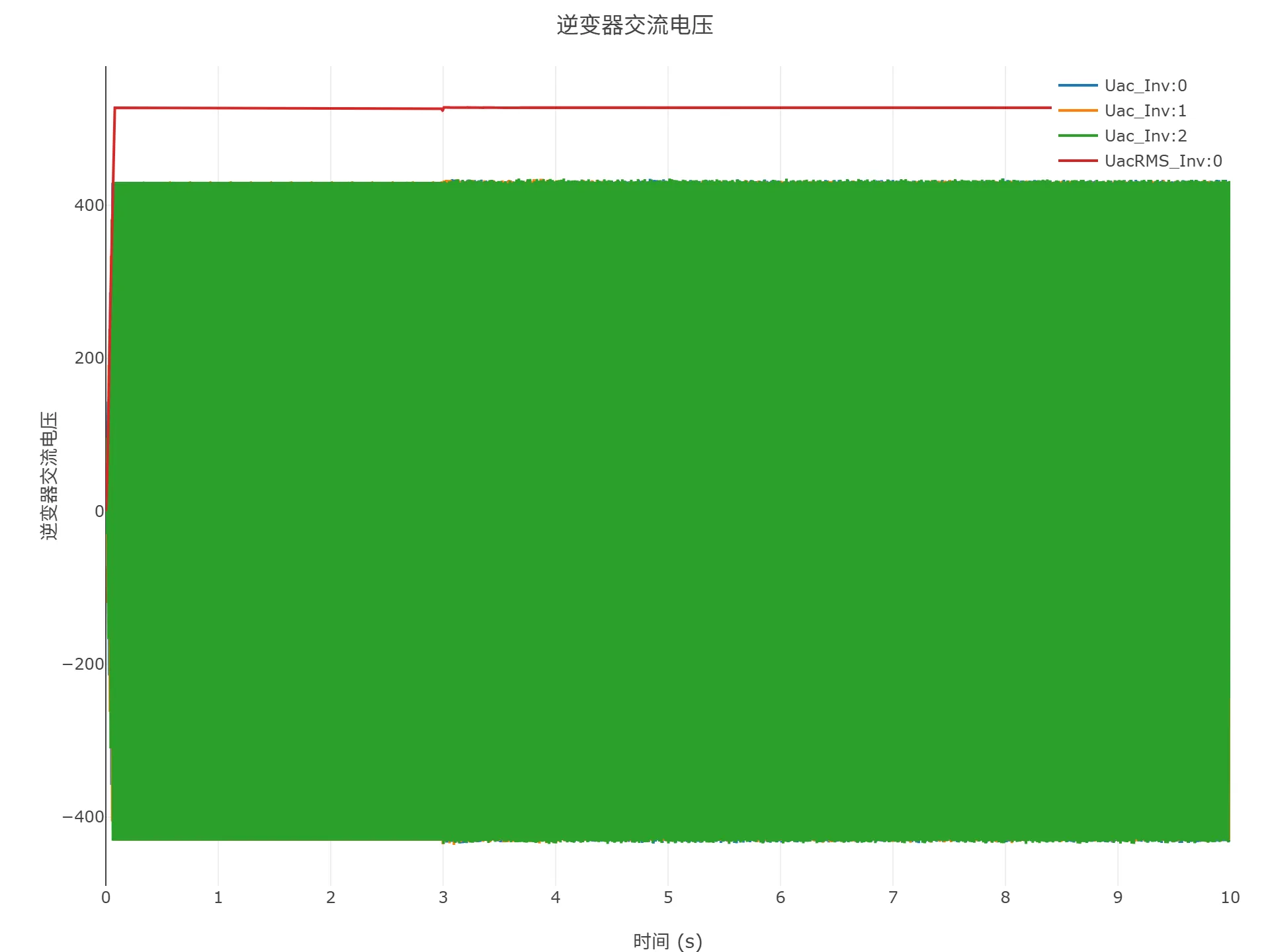

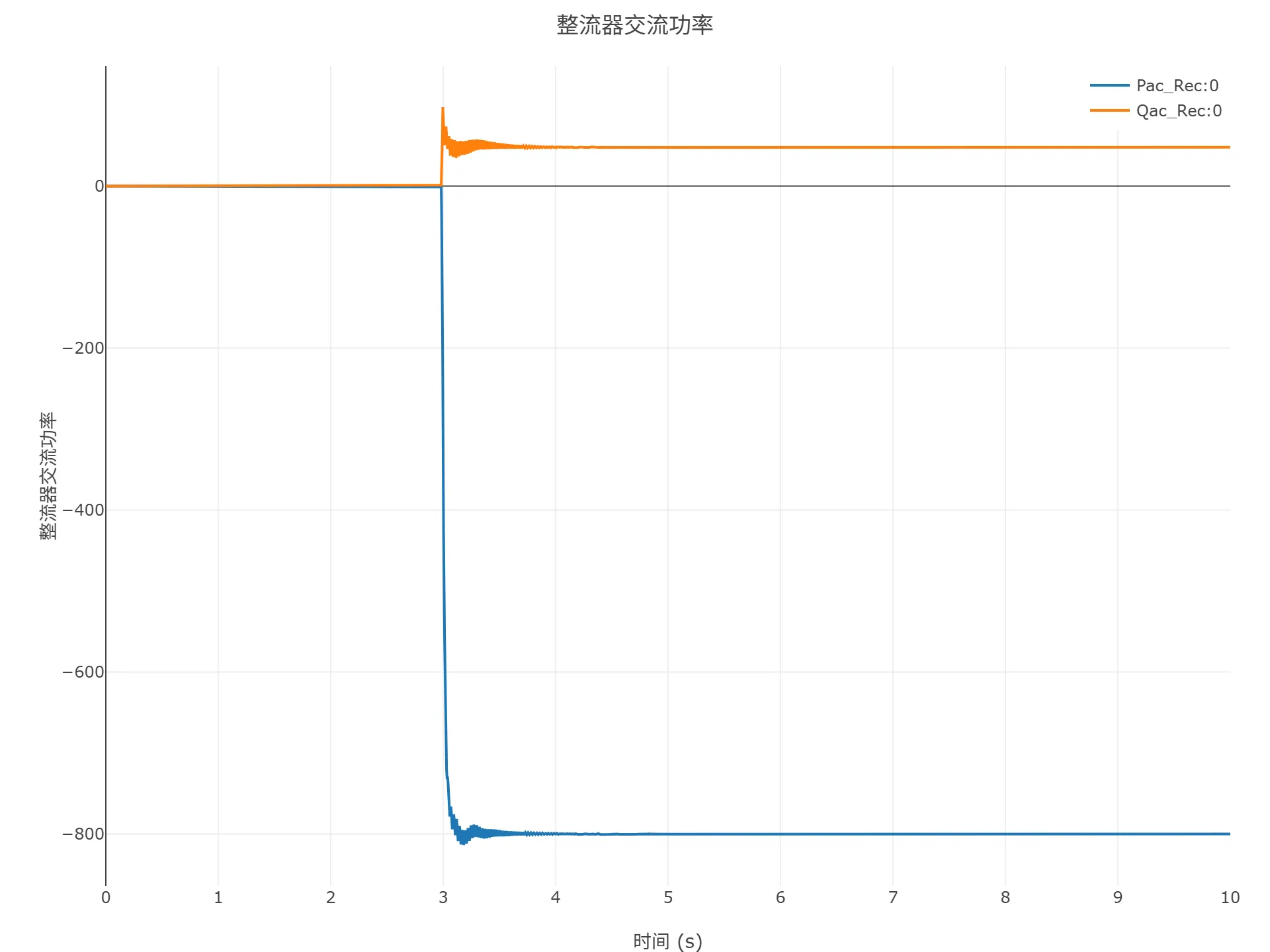

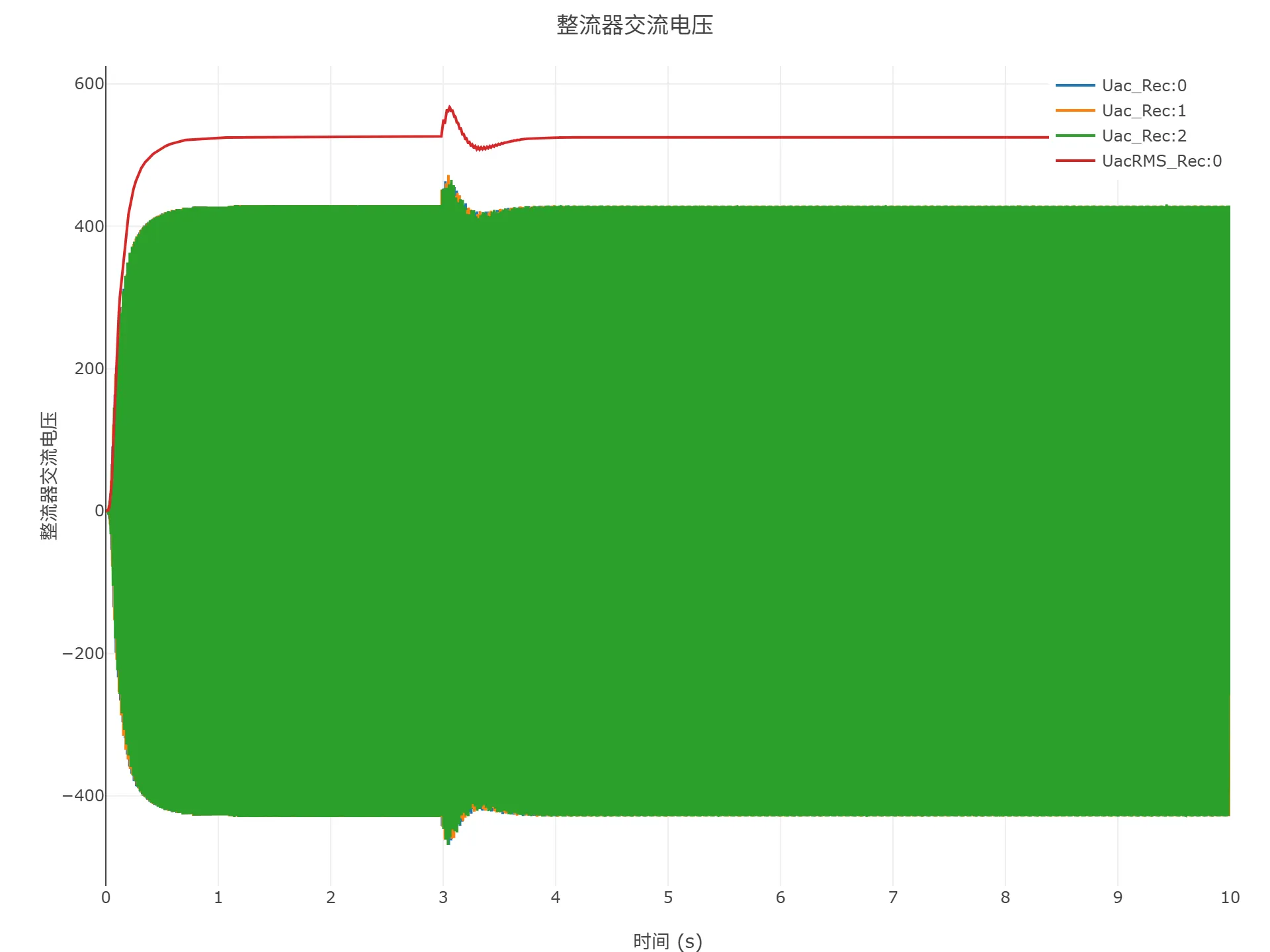

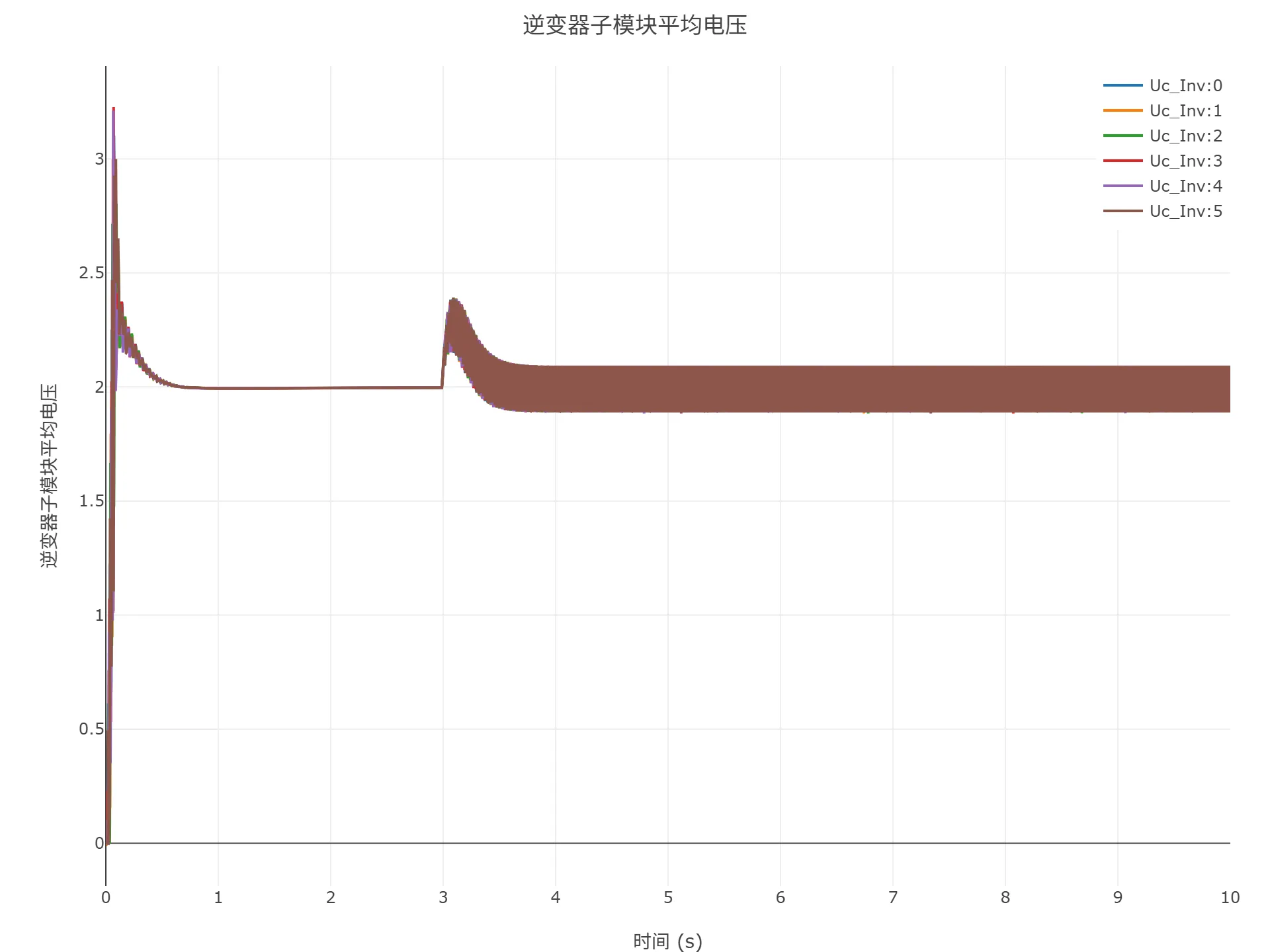

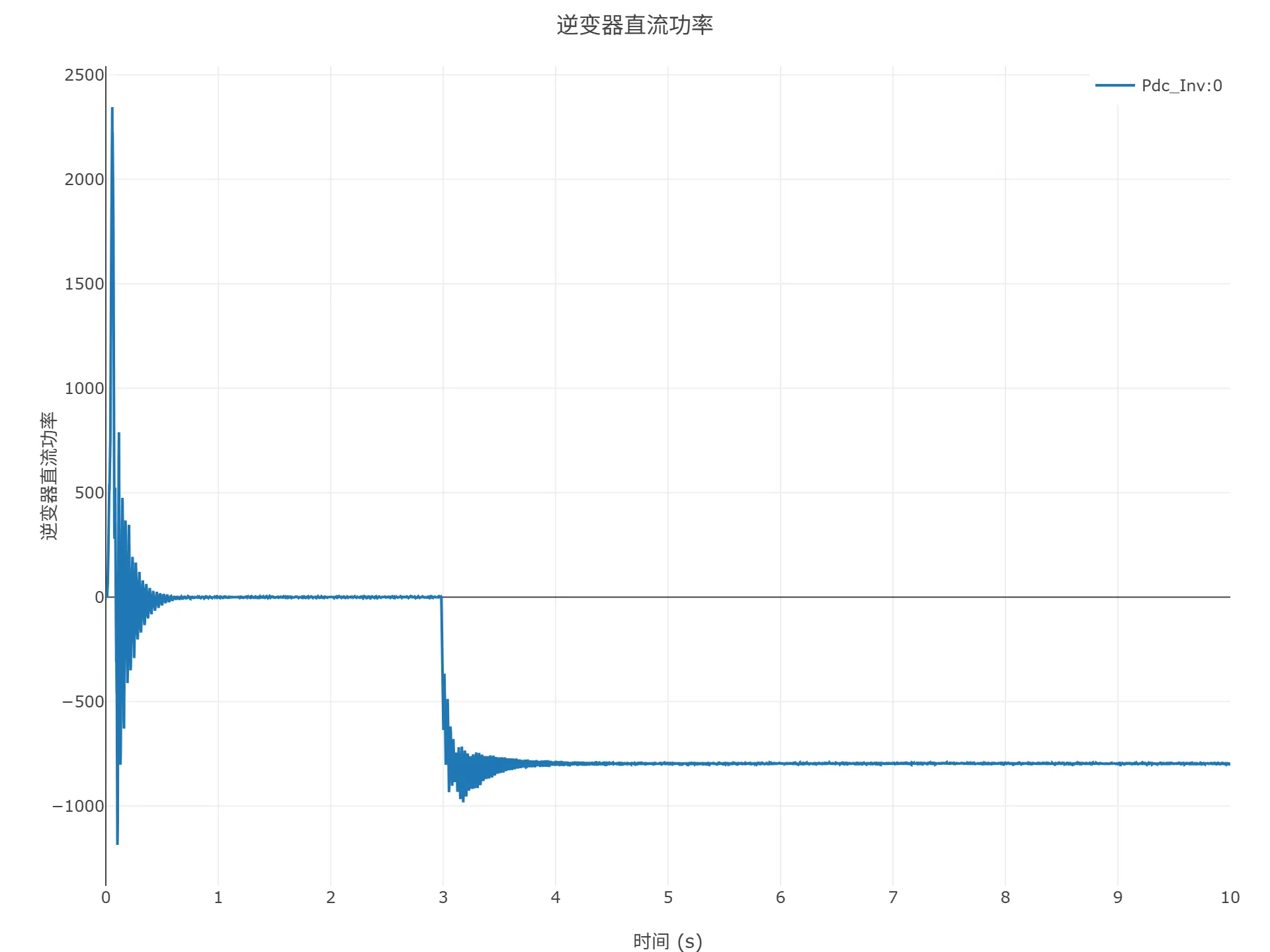

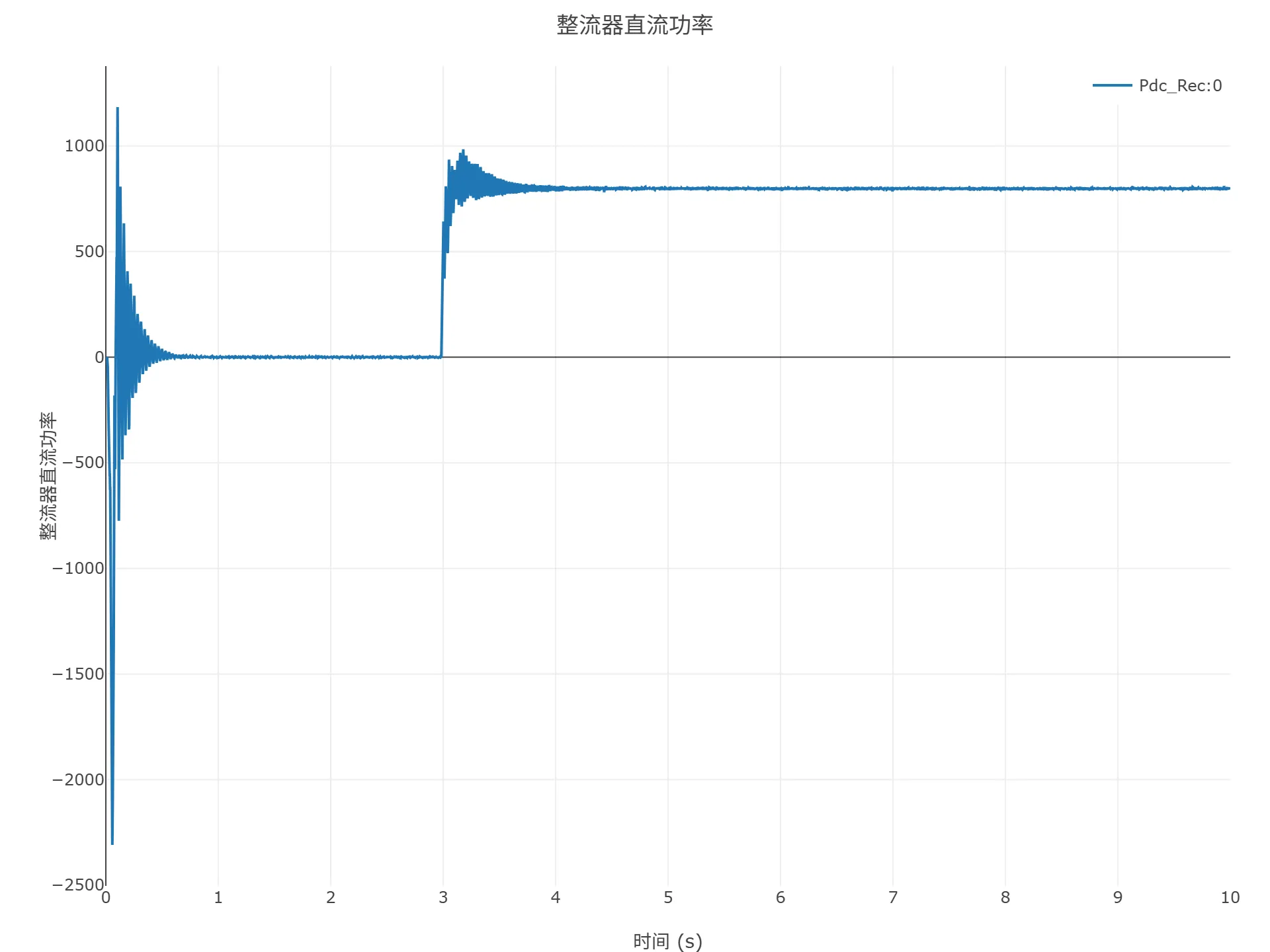

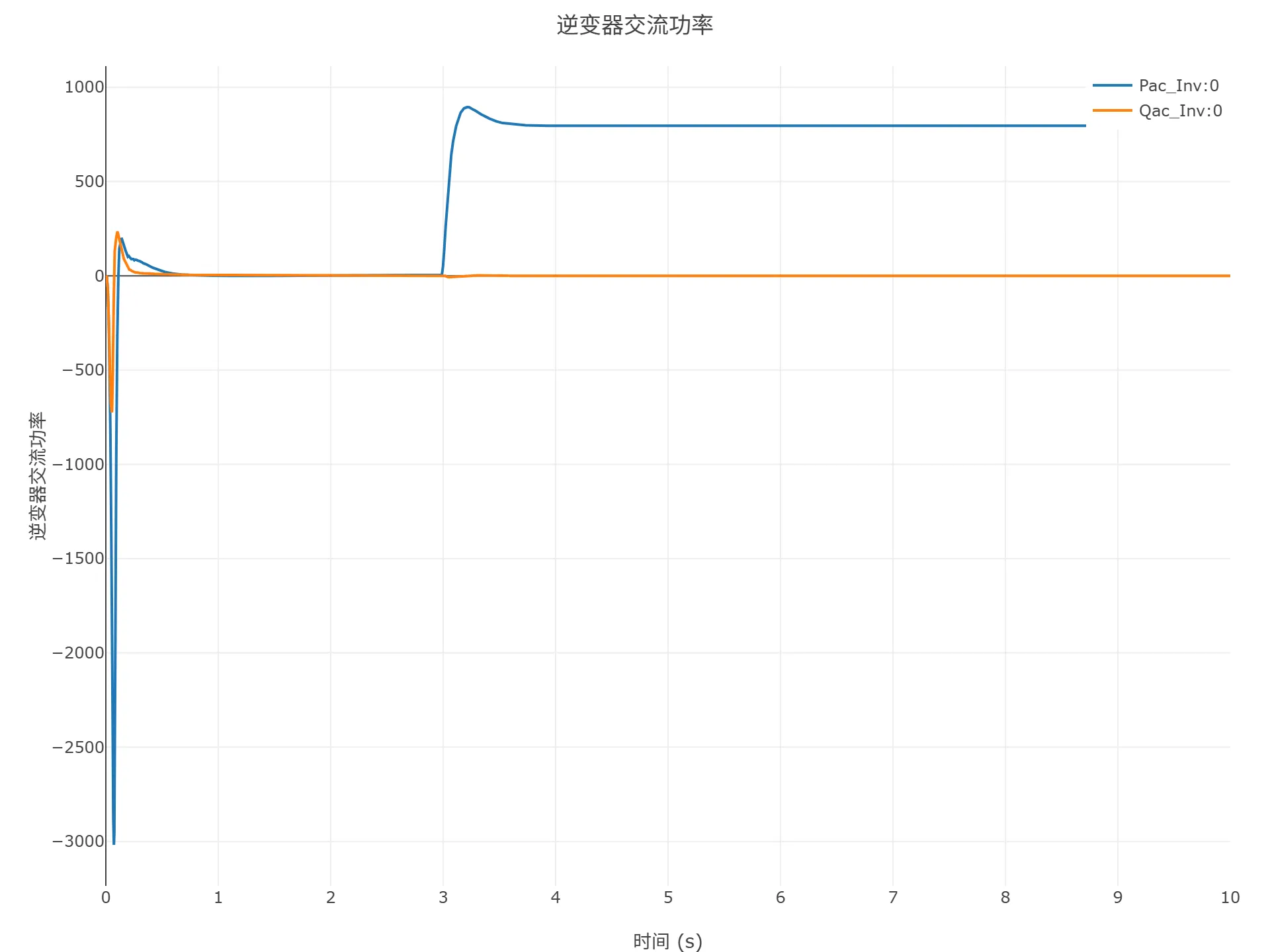

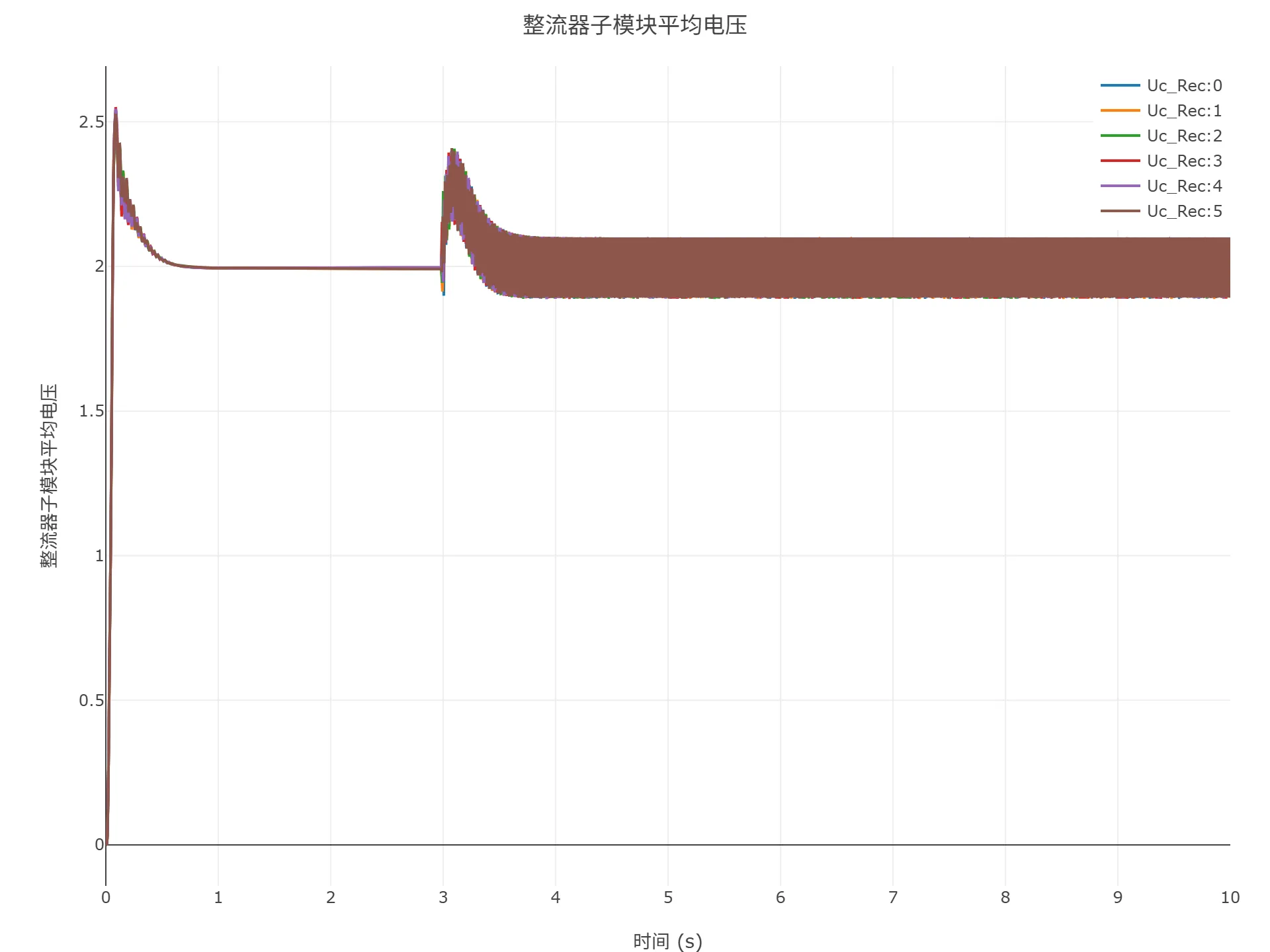

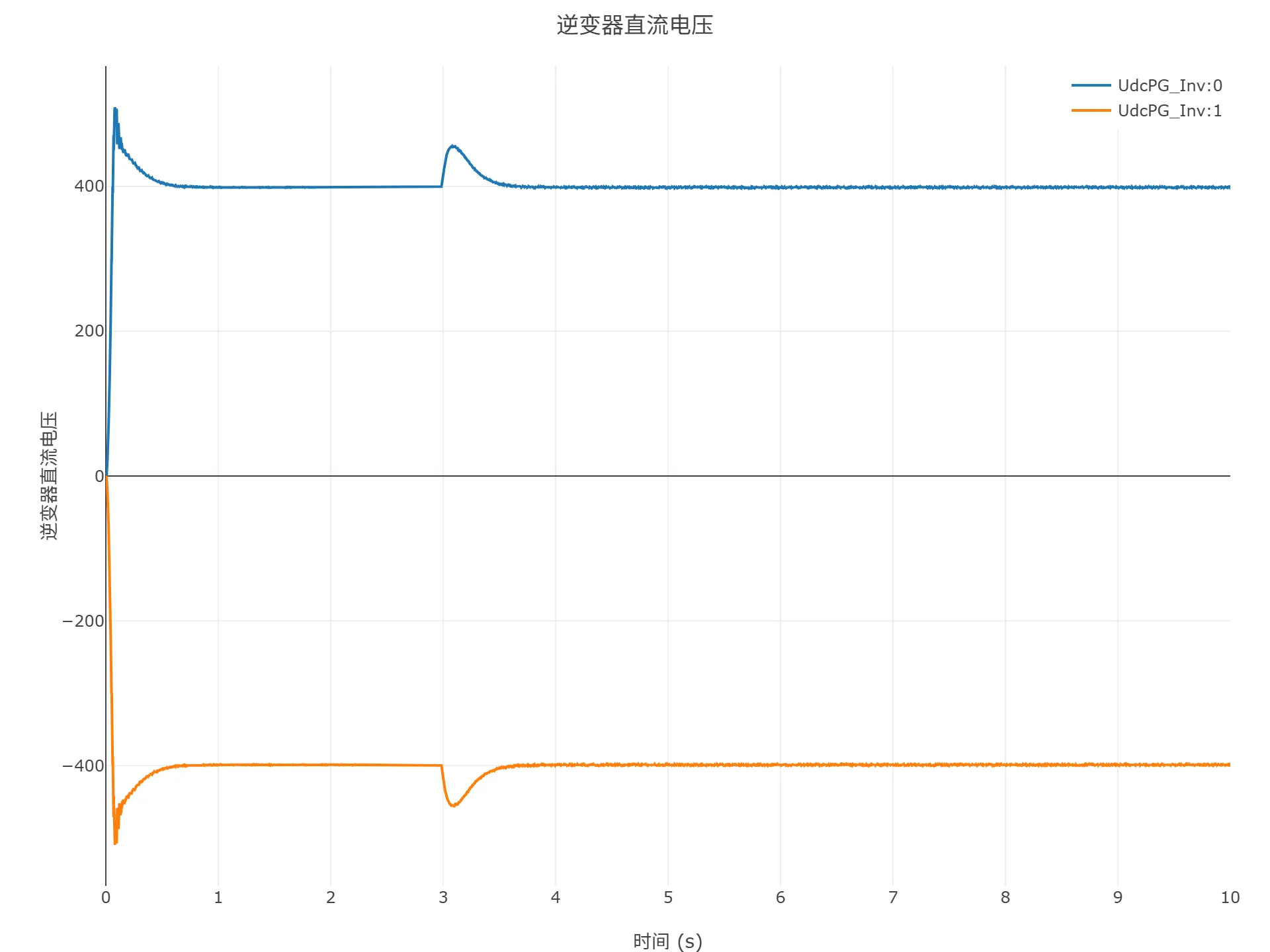

启动到初始潮流仿真
采用启动到初始潮流方式，模型的仿真结果如下图所示。
附录
模型参数
运行配置
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 启动模式 | startMode | 选择 | 启动模式 |
