光伏发电01型-标准封装模型-v1
案例介绍
在光伏发电01型-平均模型-标准模型-v1的基础上,进行元件封装和倍乘等值,并建立潮流初始化模型,形成光伏发电01型-标准封装模型-v1典型案例。
使用方法说明
1、在潮流计算参数组中填写节点注入有功功率、无功功率,在功率参数组中填写风电场额定容量
2、进行潮流计算并写回潮流计算结果,即可自动填入用于暂态仿真的电网系统参数组,以及有功、无功功率指令
3、开始电磁暂态仿真
算例介绍
光伏发电01型-标准封装模型-v1与光伏发电01型-平均模型-标准模型-v1存在以下不同:

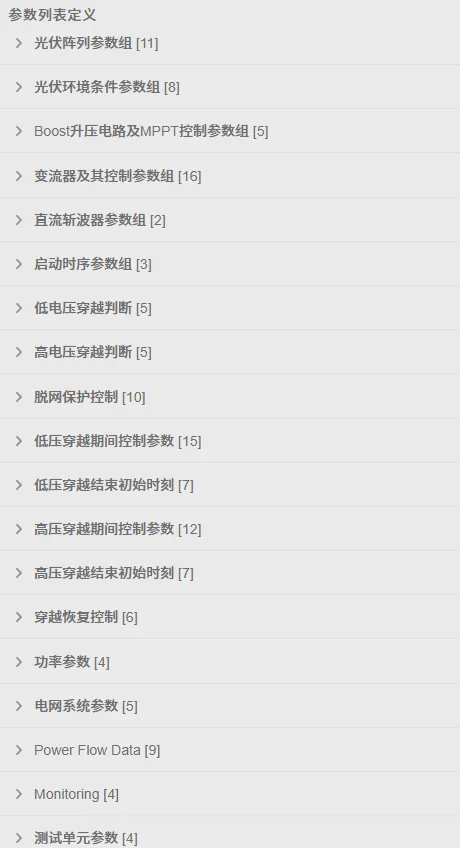

模型参数:增加了潮流计算参数组、功率参数租、电网系统参数组,以及量测参数组。

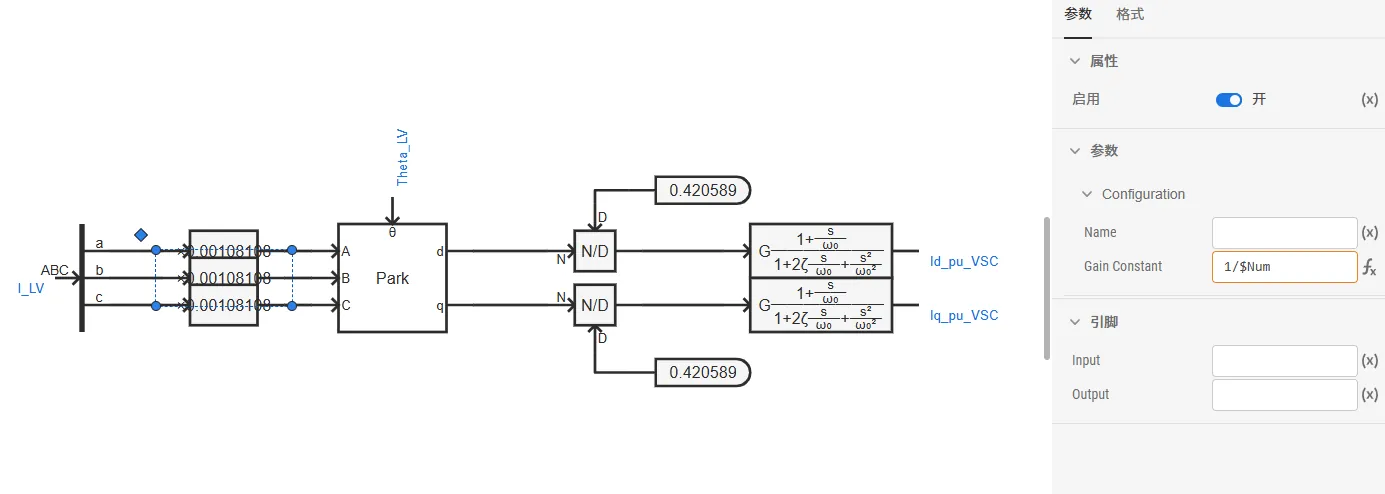

倍乘等值:按设备额定容量、风机台数数量变化倍数线性缩放电阻、电感、电容等参数,并保持电压、电流标幺值不变(有名值需要折算),在简化模型规模的同时,使等效模型在并网点呈现与真实多机系统相似的功率输出和动态响应,从而满足系统级稳定性分析的需求。

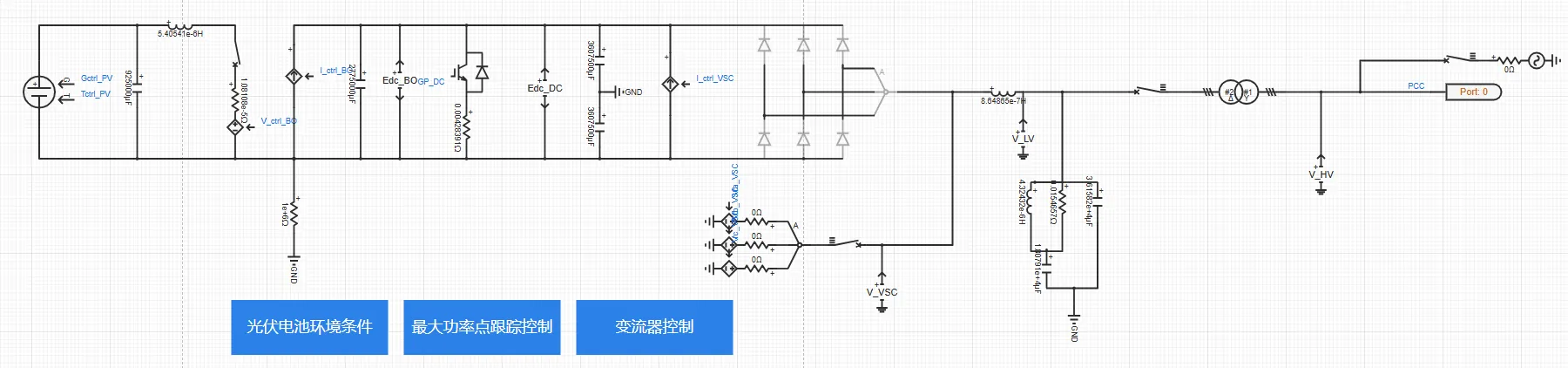

电气主拓扑:在升压变压器高压侧添加与外部相连的模块端口。

最大功率点跟踪控制:新增功率参考值控制方式,实现光伏电站等值模型暂态仿真稳态时输出的有功功率与潮流计算结果一致。
变流器控制:在变流器控制q轴外环PI控制(并网点无功功率控制)处,新增功率参考值控制方式,实现光伏电站等值模型暂态仿真稳态时输出的无功功率与潮流计算结果一致。
算例仿真测试

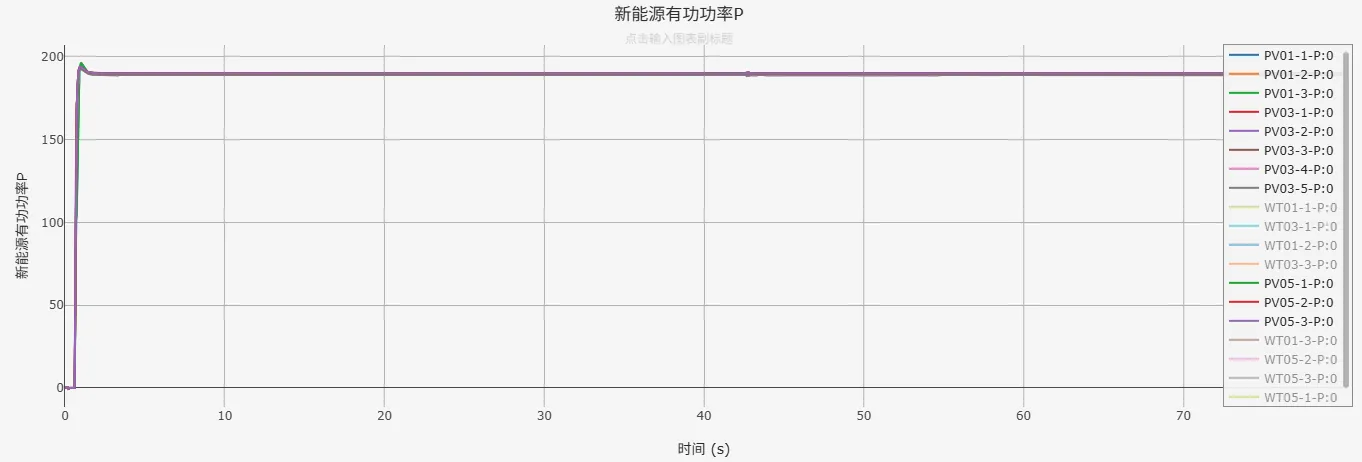

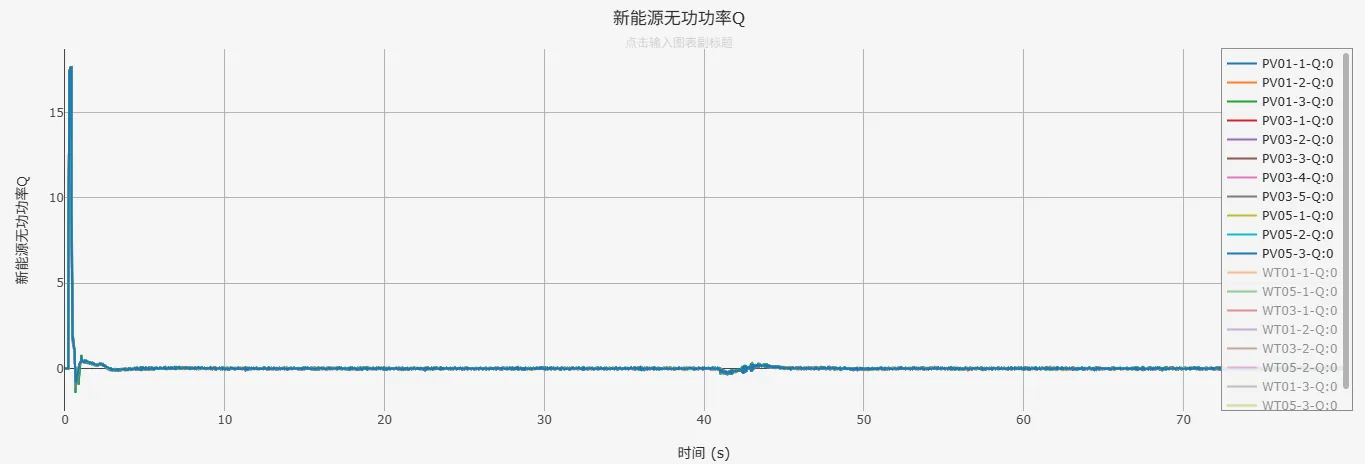

在CSEE标准系统-频率稳定中加入光伏发电01型-标准封装模型-v1进行测试,仿真结果表明模型可以正常运行。


模型地址
点击打开模型地址:光伏发电01型-标准封装模型-v1
参数
光伏阵列参数组
光伏阵列PVS相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
阵列串联模块数 | Ncs_PV | 实数 | 光伏阵列串联模块数 |
阵列并联模块数 | Ncp_PV | 实数 | 光伏阵列并联模块数 |
额定辐照度 | Irrated_PV | 实数 [W.m^2] | 光伏电池单元额定辐照度 |
额定温度 | Trated_PV | 实数 [°C] | 光伏电池单元额定温度 |
额定开路电压 | Uocr_PV | 实数 [V] | 光伏电池单元额定开路电压 |
额定短路电流 | Iscr_PV | 实数 [A] | 光伏电池单元额定短路电流 |
最大功率点电压 | Umr_PV | 实数 [V] | 光伏电池单元最大功率点电压 |
最大功率点电流 | Imr_PV | 实数 [A] | 光伏电池单元最大功率点电流 |
补偿系数α | Alpha_PV | 实数 | 光伏电池单元补偿系数α |
补偿系数β | Beta_PV | 实数 | 光伏电池单元补偿系数β |
补偿系数γ | Gamma_PV | 实数 | 光伏电池单元补偿系数γ |
光伏环境条件参数组
光伏环境条件PVS_environment conditions相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
初始辐照度 | G_PV | 实数 [W.m^2] | 初始辐照度 |
初始温度 | T_PV | 实数 [°C] | 初始温度 |
是否启用辐照度随机变化 | Gflag_PV | 布尔 | 是否启用辐照度随机变化 |
辐照度开始随机变化的时间 | Gtime_PV | 实数 [s] | 辐照度开始随机变化的时间 |
辐照度随机变化频率 | Gfreq_PV | 实数 [Hz] | 输入0.001Hz到10Hz |
是否启用温度随机变化 | Tflag_PV | 布尔 | 是否启用温度随机变化 |
温度开始随机变化的时间 | Ttime_PV | 实数 [s] | 温度开始随机变化的时间 |
温度随机变化频率 | Tfreq_PV | 实数 [Hz] | 输入0.001Hz到10Hz |
Boost升压电路及MPPT控制参数组
Boost升压电路及MPPT控制Boost_converter_and_mppt_control相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Boost电路低压侧电容 | CLv_BO | 实数 [F] | Boost电路低压侧电容 |
Boost电路高压侧电容 | CHv_BO | 实数 [F] | Boost电路高压侧电容 |
Boost电路滤波电感 | L_BO | 实数 [H] | Boost电路滤波电感 |
功率指令控制时PI比例增益系数 | KpP_BO | 实数 [p.u.] | 功率指令控制时PI比例增益系数 |
功率指令控制时PI积分时间常数 | TiP_BO | 实数 [s] | 功率指令控制时PI积分时间常数 |
变流器及其控制参数组
变流器及其控制Converter_and_converter_controller相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
直流电压基准值 | Vbase_DC | 实数 [kV] | 直流电压基准值 |
交流电压基准值 | Vbase_AC | 实数 [kV] | 交流电压基准值 |
直流母线电容 | Cap_DC | 实数 [F] | 直流母线电容 |
是否启用二极管闭锁 | Dflag_VSC | 布尔 | 是否启用二极管闭锁 |
网侧滤波电感 | L_AC | 实数 [H] | 网侧滤波电感 |
网侧滤波器截止频率 | FreqCutOff_VSC | 实数 [Hz] | 网侧滤波器截止频率 |
变流器电流限制优先级 | IlimPriority_VSC | 选择 | 变流器电流限制优先级 |
流经变流器电流最大值 | Imaxpu_VSC | 实数 [p.u.] | 流经变流器电流最大值 |
变流器锁相环比例增益系数 | KpPll_VSC | 实数 [p.u.] | 变流器锁相环比例增益系数 |
变流器锁相环积分增益系数 | KiPll_VSC | 实数 [p.u.] | 变流器锁相环积分增益系数 |
变流器Id控制PI比例增益系数 | KpId_VSC | 实数 [p.u.] | 变流器Id控制PI比例增益系数 |
变流器Id控制PI积分时间常数 | TiId_VSC | 实数 [s] | 变流器Id控制PI积分时间常数 |
变流器Vd控制PI比例增益系数 | KpVd_VSC | 实数 [p.u.] | 变流器Vd控制PI比例增益系数 |
变流器Vd控制PI积分时间常数 | TiVd_VSC | 实数 [s] | 变流器Vd控制PI积分时间常数 |
变流器Vq控制PI比例增益系数 | KpVq_VSC | 实数 [p.u.] | 变流器Vq控制PI比例增益系数 |
变流器Vq控制PI积分时间常数 | TiVq_VSC | 实数 [s] | 变流器Vq控制PI积分时间常数 |
直流斩波器参数组
直流斩波器Chopper_DC相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
chopper电路导通电压 | VdcChopOn_DC | 实数 [p.u.] | chopper电路导通电压 |
chopper电路断开电压 | VdcChopOff_DC | 实数 [p.u.] | chopper电路断开电压 |
启动时序参数组
启动时序参数组Start_sequence相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
光伏发电并网延时 | DBlk | 实数 [s] | 光伏发电并网延时 |
光伏电池启动延时 | DBlk_PV | 实数 [s] | 光伏电池启动延时 |
变流器启动延时 | DBlk_VSC | 实数 [s] | 变流器启动延时 |
低电压穿越判断
低电压穿越判断
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
启用低电压穿越判断 | Enable_LV | 布尔 | 是否启用低电压穿越判断? |
进入低穿状态电压值 | VLin_LV | 实数 [p.u.] | 进入低电压穿越状态电压值 |
退出低穿状态电压值 | VLout_LV | 实数 [p.u.] | 退出低电压穿越状态电压值 |
进入低穿延时 | TdlyVLin_LV | 实数 [s] | 进入低电压穿越延时 |
退出低穿延时 | TdlyVLout_LV | 实数 [s] | 退出低电压穿越延时 |
高电压穿越判断
高电压穿越判断
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
启用高电压穿越判断 | Enable_HV | 布尔 | 是否启用高电压穿越判断? |
进入高穿状态电压值 | VHin_HV | 实数 [p.u.] | 进入高电压穿越状态电压值 |
退出高穿状态电压值 | VHout_HV | 实数 [p.u.] | 退出高电压穿越状态电压值 |
进入高穿延时 | TdlyVHin_HV | 实数 [s] | 进入高电压穿越延时 |
退出高穿延时 | TdlyVHout_HV | 实数 [s] | 退出高电压穿越延时 |
脱网保护控制
脱网保护控制
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
是否启用电压保护切机控制 | Trip_Enable_VRT | 布尔 | 是否启用电压保护切机控制 |
脱网后是否再次并网 | Reflag_VRT | 选择 | 脱网后是否再次并网 |
低压保护拐点1时刻 | TL1_LV | 实数 [s] | 低电压穿越保护曲线拐点1时刻 |
低压保护拐点1电压值 | VL1_LV | 实数 [p.u.] | 低电压穿越保护曲线拐点1电压值 |
低压保护拐点2时刻 | TL2_LV | 实数 [s] | 低电压穿越保护曲线拐点2时刻 |
低压保护拐点2电压值 | VL2_LV | 实数 [p.u.] | 低电压穿越保护曲线拐点2电压值 |
高压保护拐点1时刻 | TH1_HV | 实数 [s] | 高电压穿越保护曲线拐点1时刻 |
高压保护拐点1电压值 | VH1_HV | 实数 [p.u.] | 高电压穿越保护曲线拐点1电压值 |
高压保护2时刻 | TH2_HV | 实数 [s] | 高电压穿越保护曲线拐点2时刻 |
高压保护2电压值 | VH2_HV | 实数 [p.u.] | 高电压穿越保护曲线拐点2电压值 |
低压穿越期间控制参数
低压穿越期间控制参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
低穿期间有功功率控制标志位 | LVRT_IN_PFLAG | 选择 | 0-无附加控制;1-指定功率;2-指定电流;3-按穿越前电流;4-低压限有功电流 |
有功系数 | KP_LV | 实数 | 有功系数 |
有功设定值 | Pset_LV | 实数 [p.u.] | 有功设定值 |
有功电流系数1 | K1_Ip_LV | 实数 | 有功电流系数1 |
有功电流系数2 | K2_Ip_LV | 实数 | 有功电流系数2 |
有功电流设定值 | Ipset_LV | 实数 [p.u.] | 有功电流设定值 |
低压限有功电流电压下阀值 | VZEROX_LV | 实数 [p.u.] | 低压限有功电流电压下阀值 |
低压限有功电流电压上阀值 | VBRKPT_LV | 实数 [p.u.] | 低压限有功电流电压上阀值 |
低压限有功电流上阀值 | IpBRKPT_LV | 实数 [p.u.] | 低压限有功电流上阀值 |
低穿期间无功功率控制标志位 | LVRT_IN_QFLAG | 选择 | 0-无附加控制;1-指定功率;2-指定电流 |
低电压穿越期间无功系数 | KQ_LV | 实数 | 低电压穿越期间无功系数 |
低电压穿越期间无功设定值 | Qset_LV | 实数 [p.u.] | 低电压穿越期间无功设定值 |
无功电流系数1 | K1_Iq_LV | 实数 | 无功电流系数1 |
无功电流系数2 | K2_Iq_LV | 实数 | 无功电流系数2 |
无功电流设定值 | Iqset_LV | 实数 [p.u.] | 无功电流设定值 |
低压穿越结束初始时刻
低压穿越结束初始时刻
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
有功电流穿越恢复起始点标志位 | Ip_LVREC0_FLAG | 选择 | 0-无附加控制;1-按初始有功电流百分比; 2-按穿越期间有功电流; 3-按穿越期间功率 |
初始有功电流百分比系数 | KIp_LVREC0_LV | 实数 | 初始有功电流百分比系数 |
有功电流设定值 | Ipset_LVREC0_LV | 实数 [p.u.] | 有功电流设定值 |
电流维持时间 | TLVRT_RECOVER0_LV | 实数 [s] | 电流维持时间 |
无功电流穿越恢复起始点标志位 | Iq_LVREC0_FLAG | 选择 | 0-无附加控制;1-按初始无功电流百分比; 2-按穿越期间无功电流百分比; 3-按穿越期间功率 |
穿越期间无功电流百分比系数 | KIq_LVREC0_LV | 实数 | 穿越期间无功电流百分比系数 |
无功电流设定值 | Iqset_LVREC0_LV | 实数 [p.u.] | 无功电流设定值 |
高压穿越期间控制参数
高压穿越期间控制参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
高穿期间有功功率控制标志位 | HVRT_IN_PFLAG | 选择 | 0,无附加控制;1,指定功率;2,指定电流;3,按穿越前电流 |
高电压穿越期间有功系数 | KP_HV | 实数 | 高电压穿越期间有功系数 |
高电压穿越期间有功设定值 | Pset_HV | 实数 [p.u.] | 高电压穿越期间有功设定值 |
有功电流系数 1 | K1_Ip_HV | 实数 | 有功电流系数 1 |
有功电流系数 2 | K2_Ip_HV | 实数 | 有功电流系数 2 |
有功电流设定值 | Ipset_HV | 实数 [p.u.] | 有功电流设定值 |
高穿期间无功功率控制标志位 | HVRT_IN_QFLAG | 选择 | 0,无附加控制;1,指定功率;2,指定电流 |
无功功率系数 | KQ_HV | 实数 | 无功功率系数 |
无功功率设定值 | Qset_HV | 实数 [p.u.] | 无功功率设定值 |
无功电流系数 1 | K1_Iq_HV | 实数 | 无功电流系数 1 |
无功电流系数 2 | K2_Iq_HV | 实数 | 无功电流系数 2 |
无功电流设定值 | Iqset_HV | 实数 [p.u.] | 无功电流设定值 |
高压穿越结束初始时刻
高压穿越结束初始时刻
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
有功电流穿越恢复起始点标志位 | Ip_HVREC0_FLAG | 选择 | 0-无附加控制 1-按初始功率百分比 2-按穿越期间有功电流 3-按穿越期间功率 |
初始有功电流百分比系数 | KIp_HVREC0_HV | 实数 | 初始有功电流百分比系数 |
有功电流设定值 | Ipset_HVREC0_HV | 实数 [p.u.] | 有功电流设定值 |
电流维持时间 | THVRT_RECOVER0_HV | 实数 [s] | 电流维持时间 |
无功电流穿越恢复起始点标志位 | Iq_HVREC0_FLAG | 选择 | 0 无附加控制;1 按初始无功电流;2 按穿越期间无功电流百分比;3 按穿越期间功率 |
故障期间无功电流百分比系数 | KIq_HVREC0_HV | 实数 | 故障期间无功电流百分比系数 |
无功电流设定值 | Iqset_HVREC0_HV | 实数 [p.u.] | 无功电流设定值 |
穿越恢复控制
穿越恢复控制
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
电压穿越恢复有功电流指令计算方式 | VRT_RECOVER_PFLAG | 选择 | 0,无附加控制; 1,定斜率;2,按惯性曲线 |
定斜率 | dIp_RECOVER_max_VRT | 实数 [p.u./s] | 定斜率 |
惯性曲线 | Tcons_Precover_VRT | 实数 [s] | 惯性曲线 |
电压穿越恢复无功电流指令计算方式 | VRT_RECOVER_QFLAG | 选择 | 0,无附加控制; 1,定斜率;2,按惯性曲线 |
定斜率 | dIq_RECOVER_max_VRT | 实数 [p.u./s] | 定斜率 |
惯性曲线 | Tcons_Qrecover_VRT | 实数 [s] | 惯性曲线 |
功率参数
功率参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
光伏电站额定容量 | Sbase | 实数 [MVA] | 光伏电站额定容量 |
功率控制方式 | Pctrl_mode | 选择 | 功率控制方式 |
有功功率指令 | P_cmd | 实数 [MW] | 有功功率指令 |
无功功率指令 | Q_cmd | 实数 [MVar] | 无功功率指令 |
电网系统参数
电网系统参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
并网点电压有效值 | VLL_Gr | 实数 [kV] | 并网点电压有效值 |
并网点电压幅值 | Vm_Gr | 实数 [p.u.] | 并网点电压幅值 |
电压初始相位 | Init_Phase | 实数 [Deg] | 电压初始相位 |
启动时间 | Startup_Time | 实数 [s] | 启动时间 |
网侧额定频率 | Freq_AC | 实数 [Hz] | 网侧额定频率 |
Power Flow Data
Power Flow Data
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Bus Type | BusType | 选择 | 节点类型 |
Injected Active Power | pf_P | 实数 [MW] | 节点注入有功功率 |
Injected Reactive Power | pf_Q | 实数 [MVar] | 节点注入无功功率 |
Bus Voltage Magnitude | pf_V | 实数 [p.u.] | 母线电压幅值 |
Bus Voltage Angle | pf_Theta | 实数 [Deg] | 母线电压相位 |
Lower Voltage Limit | pf_Vmin | 实数 [p.u.] | 母线电压下限 |
Upper Voltage Limit | pf_Vmax | 实数 [p.u.] | 母线电压上限 |
Lower Reactive Power Limit | pf_Qmin | 实数 [MVar] | 无功功率下限 |
Upper Reactive Power Limit | pf_Qmax | 实数 [MVar] | 无功功率上限 |
Monitoring
Monitoring
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
光伏电站名称 | PV_Name | 文本 | 光伏电站名称(用于输出电压穿越相关事件日志) |
输出有功功率(MW) | P_PV | 虚拟引脚(输出) | 输出有功功率(MW) |
输出无功功率(MW) | Q_PV | 虚拟引脚(输出) | 输出无功功率(MW) |
电压穿越状态 | State_PV | 虚拟引脚(输出) | 电压穿越状态电压穿越运行状态(±3:高低电压穿越失败;±2:高低电压穿越阶段; ±1:高低电压恢复阶段;0:正常运行) |
测试单元参数
测试单元参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
UnitTest | UnitTest | 布尔 | 单元测试开关,打开时接入外部测试电路。 |
电压穿越类型 | Fault_VRT | 选择 | 电压穿越类型 |
系统短路比 | SCR | 实数 | 系统短路比 |
系统阻抗比 | XR | 实数 | 系统阻抗比 |
引脚
引脚名 | 键名 | 类型 | 维度 | 描述 |
---|---|---|---|---|
AC | 0 | 电气 | 3 × 1 | AC |
