电力系统零序电压保护基础案例

电力系统零序电压保护指在大电流接地系统发生接地故障后，利用零序电压构成保护接地短路的继电保护装置。正常情况下，UA+UB+UC的向量和为0，当系统发生单相接地后，UA+UB+UC的向量和不再为0，这个不为0的值便是零序电压，通过检测该电压能够反映系统是否发生单相接地故障。

算例介绍

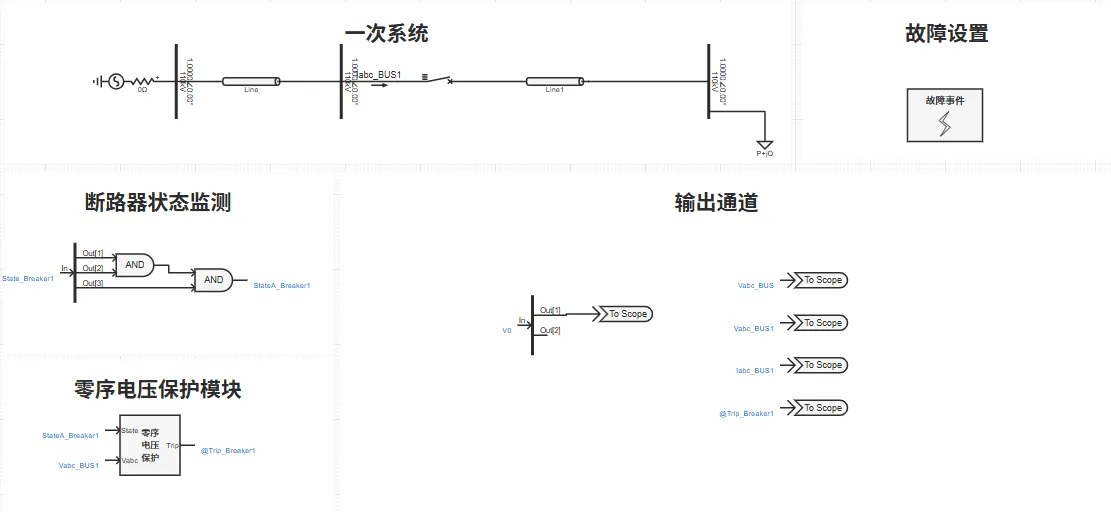

该算例包含了 110kV 单电源系统、断路器状态监测、零序电压保护模块、故障设置模块、输出通道等，以下为各功能模块的详细介绍。其中，110kV 单电源系统、断路器状态监测、故障设置模块同电力系统距离保护基础案例中保持一致，不再赘述。

零序电压保护模块根据断路器开断状态信息，母线监测的三相电压进行相关逻辑运算，判断是否发生接地短路故障，进而输出动作信号（0：使断路器断开，1：使断路器闭合）。

本算例中，输出通道部分用于可视化线路测量三相电压、零序电压等模拟量以及动作信号等数字量。

可以在SimStudio 工作台页面中，点击新建按钮，在弹出框中选择继电保护系统，创建电力系统零序电压保护基础案例。

用户设置好故障场景、故障位置后，配置好仿真时间、以及需要显示的通道数据，即可运行仿真。

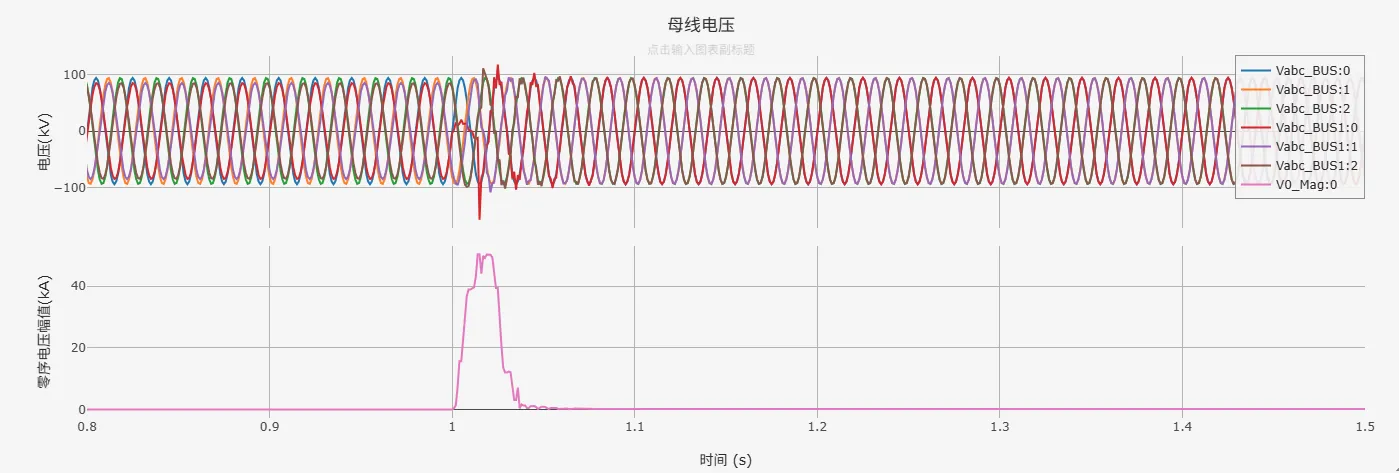

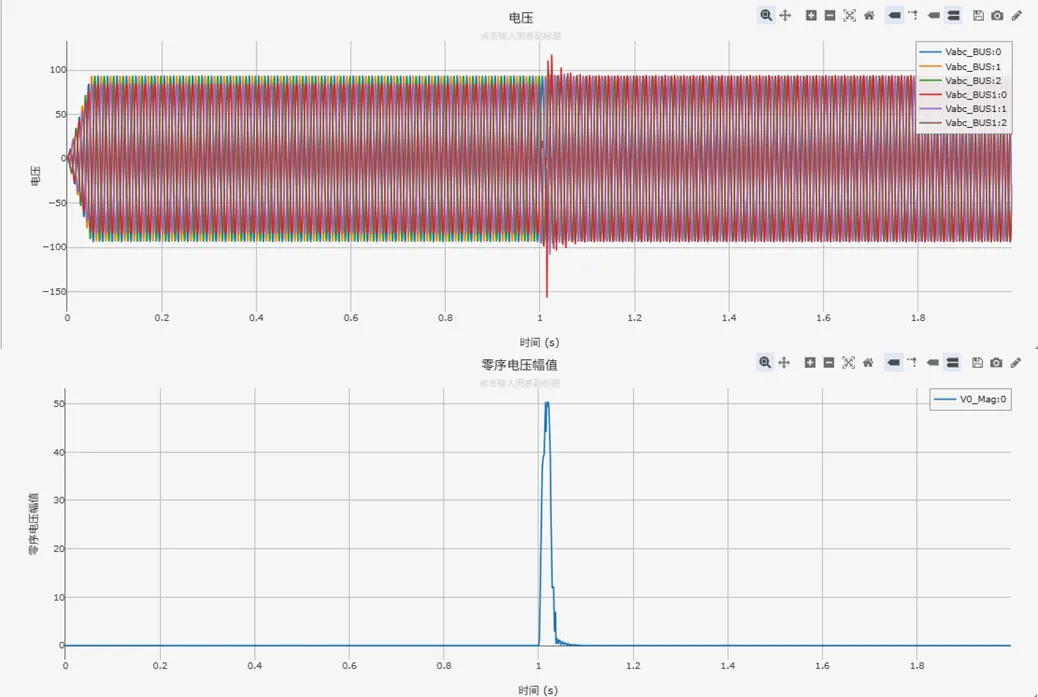

用户可在故障设置模块中通过设置交流传输线故障，故障线路选择为Line1，仿真电力系统零序电压保护动作特性。电力系统零序电压保护相关日志记录、动作信号、量测信息如下图所示。
