电压穿越控制模块
案例介绍
基于PSASP中2型新能源模型的电压穿越控制模型，搭建了适配新能源及储能标准模型的电压穿越控制模块。
使用方法说明
电压穿越控制模块的输入变量为：
- Vpcc：并网点电压(p.u.)
- Ppcc：并网点有功功率（p.u.;输出有功为正）
- Qpcc：并网点无功功率（p.u.;输出无功为正）
- State：电压穿越运行状态
- 数字 0 表示正常运行
- 数字 -3 表示低电压穿越失败
- 数字 -2 表示低电压穿越阶段
- 数字 -1 表示低电压恢复阶段
- 数字 3 表示高电压穿越失败
- 数字 2 表示高电压穿越阶段
- 数字 1 表示高电压恢复阶段
- Ipvsc：变流器控制有功电流指令值(p.u.;输出有功为正)
- Iqvsc：变流器控制无功电流指令值(p.u.;输出无功为正)
电压穿越控制模块的输出变量为：
- Ipvrt：电压穿越控制有功电流指令值(p.u.;输出有功为正)
- Iqvrt：电压穿越控制无功电流指令值(p.u.;输出无功为正)
算例介绍
电压穿越控制模块由以下七个部分组成。

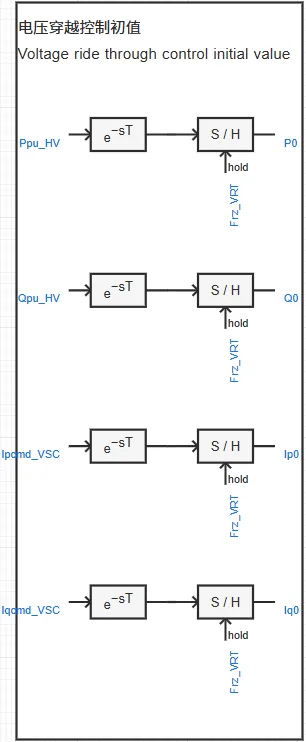

电压穿越控制初值：获取稳态运行时的并网点功率和变流器控制电流指令值。

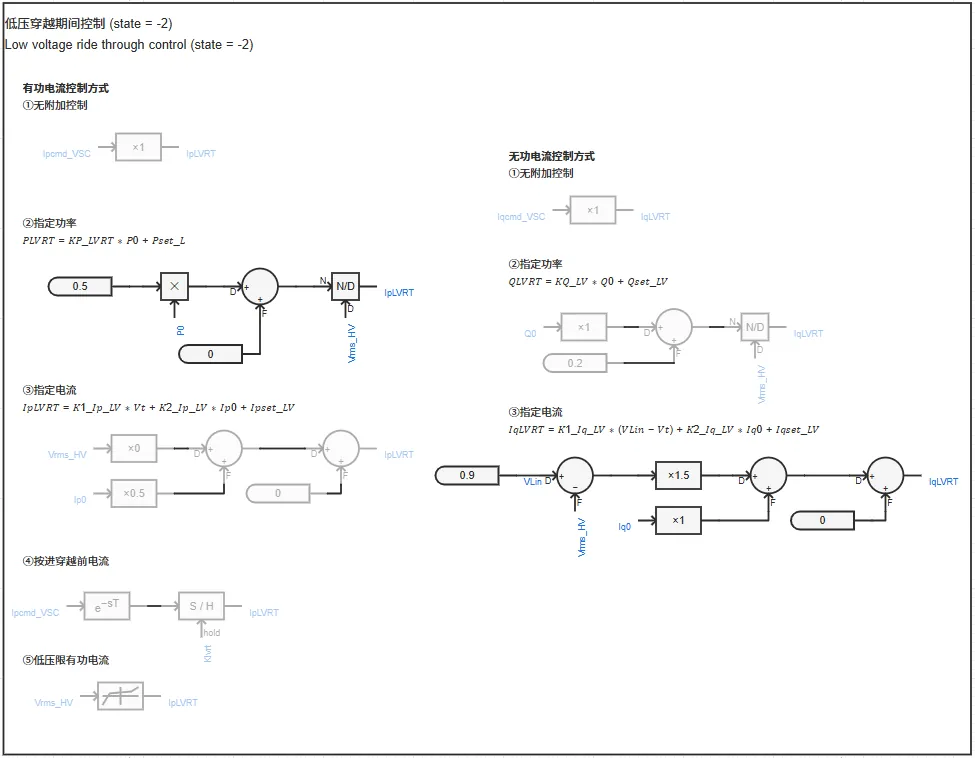

低压穿越期间控制：根据选用的控制策略，计算低压穿越期间的电流指令值。
高压穿越期间控制：根据选用的控制策略，计算高压穿越期间的电流指令值。

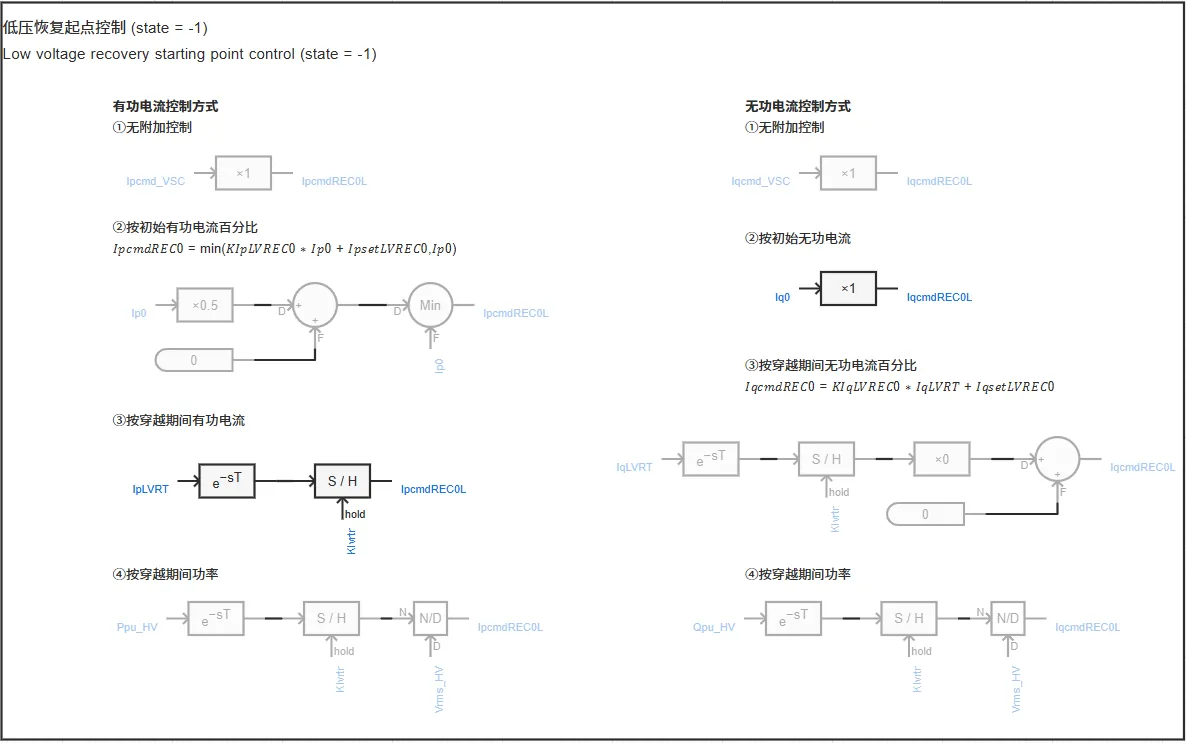

低压恢复起点控制：根据选用的控制策略，计算低压恢复起点的电流指令值。

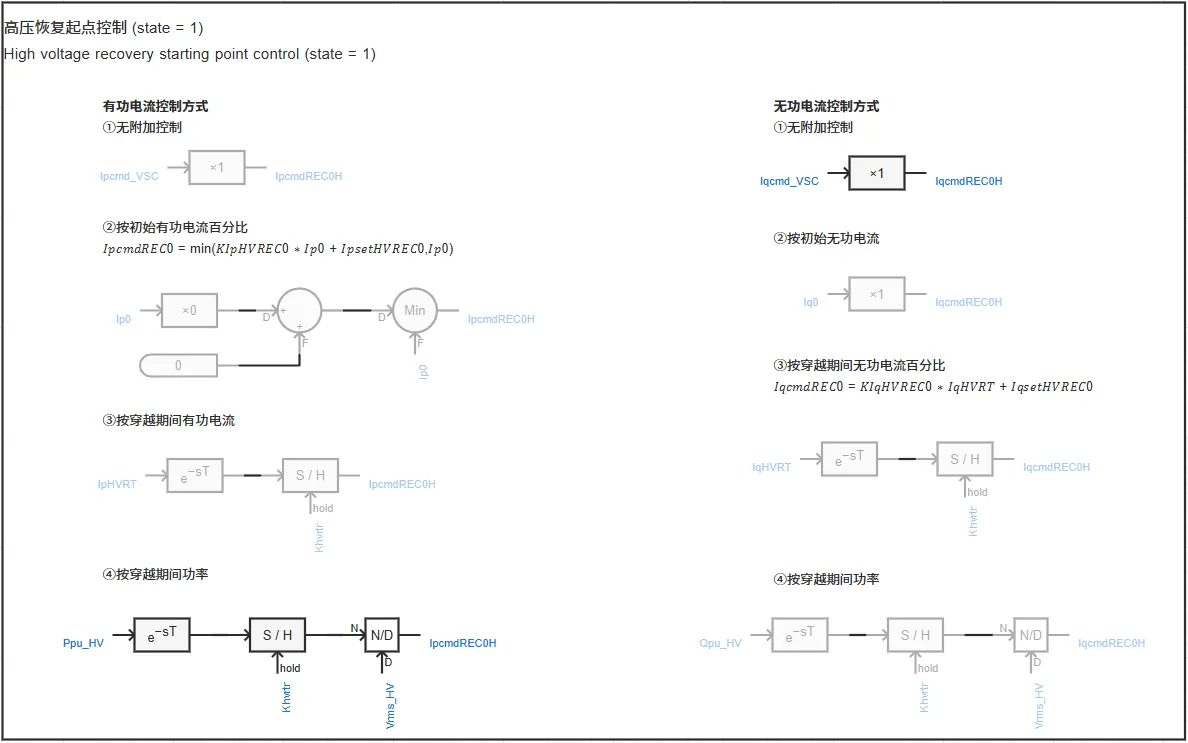

高压恢复起点控制：根据选用的控制策略，计算高压恢复起点的电流指令值。

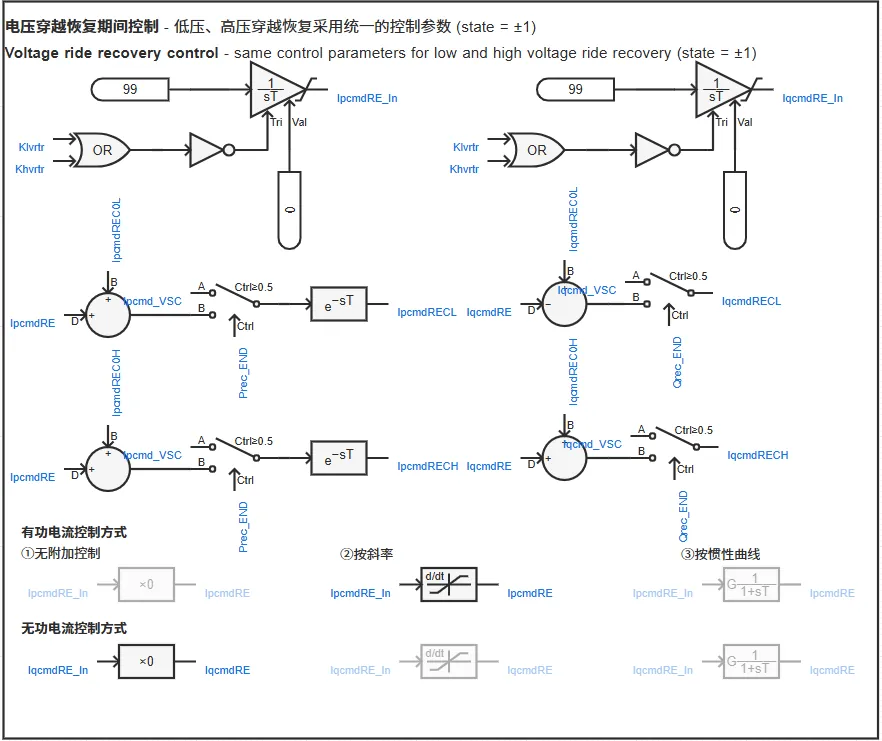

电压穿越恢复期间控制：根据选用的控制策略，计算电压穿越恢复期间的电流指令值。

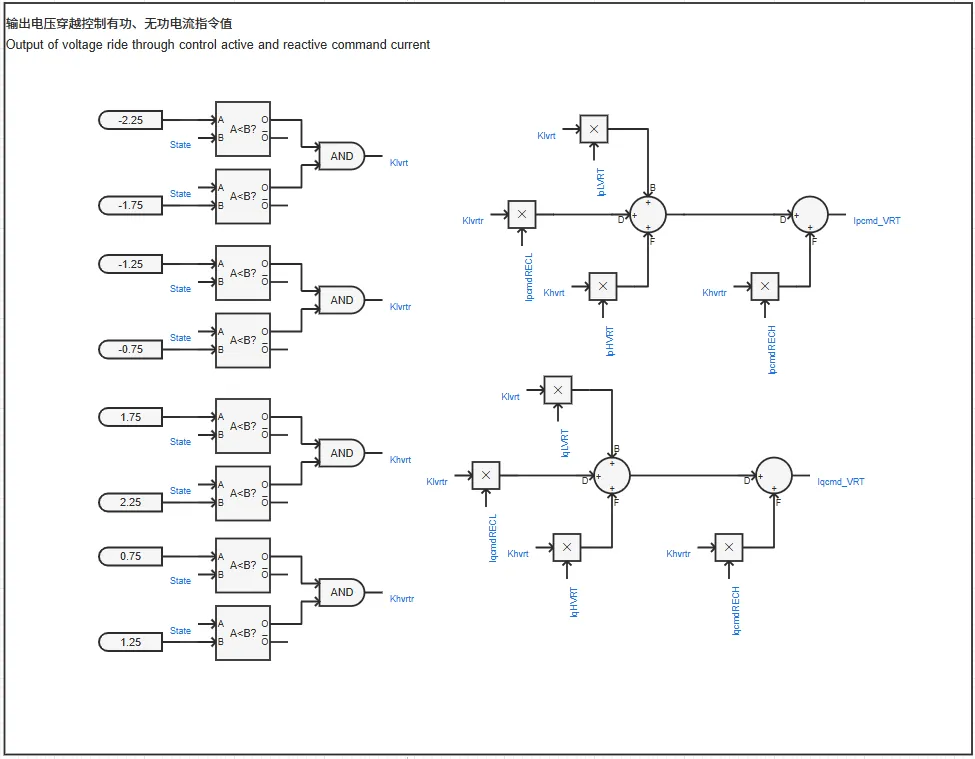

输出电压穿越控制有功、无功电流指令值：整合电压穿越期间各阶段的电流指令值，输出电压穿越控制电流指令值Ipcmd_VRT、Iqcmd_VRT。
