双馈风机01型-标准封装模型-v1
元件介绍
在双馈风机01型-平均模型-标准模型-v1的基础上,进行元件封装和倍乘等值,增加功率参考值控制,建立潮流初始化模型,形成双馈风机01型-标准封装模型-v1典型案例。
使用方法说明
适用场景
元件支持单机或接入大规模电力系统算例的仿真测试,适用于以下分析场景:
- 风速变化响应测试
- 高低电压穿越测试
- 风机控制策略验证
- 不同电网强度下的风机运行特性分析
- 考虑系统功角、频率、电压的电网稳定性分析
- 高比例新能源接入下的系统支撑能力评估
适用范围
- 可稳定运行的风速范围:3-25m/s
- 建议步长范围:1-50μs
- 高低压穿越成功的短路比≥1.5
功能概述
- 高低电压穿越电压阈值、变流器PI控制参数、初始风速等参数均开放可调
- 支持网侧变流器控制中dq轴电流优先模式的切换
- 脱网保护控制、撬棒电路可切换启用/禁用状态
算例介绍
双馈风机01型-标准封装模型-v1由电气主拓扑、风轮机及桨距角控制、转子侧变流器控制、网侧变流器控制、撬棒过压保护控制及高低压穿越故障等六个部分组成。
与双馈风机01型-平均模型-标准模型-v1存在以下不同:
- 元件封装:将模型进行封装,并在升压变压器高压侧添加与外部相连的模块端口
- 倍乘等值:按设备额定容量、并联数量变化倍数,线性缩放电阻、电感、电容等参数,并保持电压、电流标幺值不变(有名值需要折算),在简化模型规模的同时,使等效模型在并网点呈现与真实多机系统相似的功率输出和动态响应,从而满足系统级稳定性分析的需求
- 功率参考值控制:在转子侧变流器控制d轴外环PI控制(并网点有功功率控制)和q轴外环PI控制(并网点无功功率控制)处,新增功率参考值控制方式,实现双馈风机01型-标准封装模型暂态仿真稳态时的输出功率与潮流计算结果一致

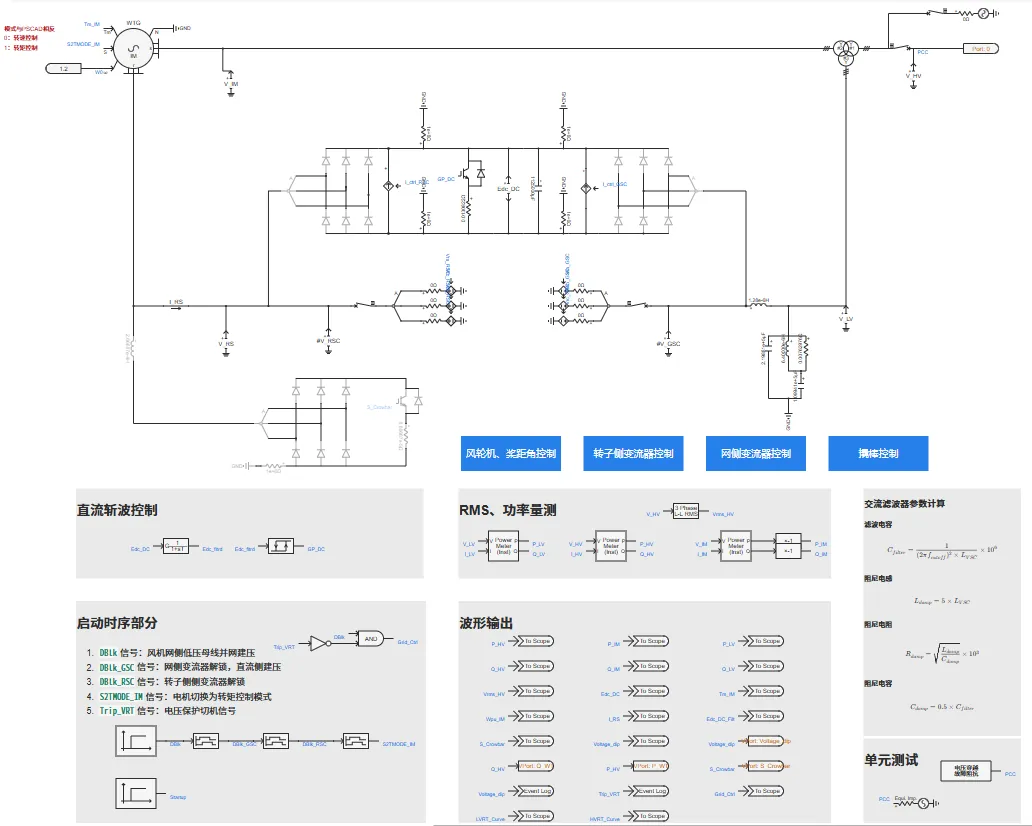

电气主拓扑由绕线式感应电机、交流滤波器、Chopper斩波电路、等效受控电压源/电流源建模的变流器、撬棒过压保护电路、升压变压器及单元测试组成。

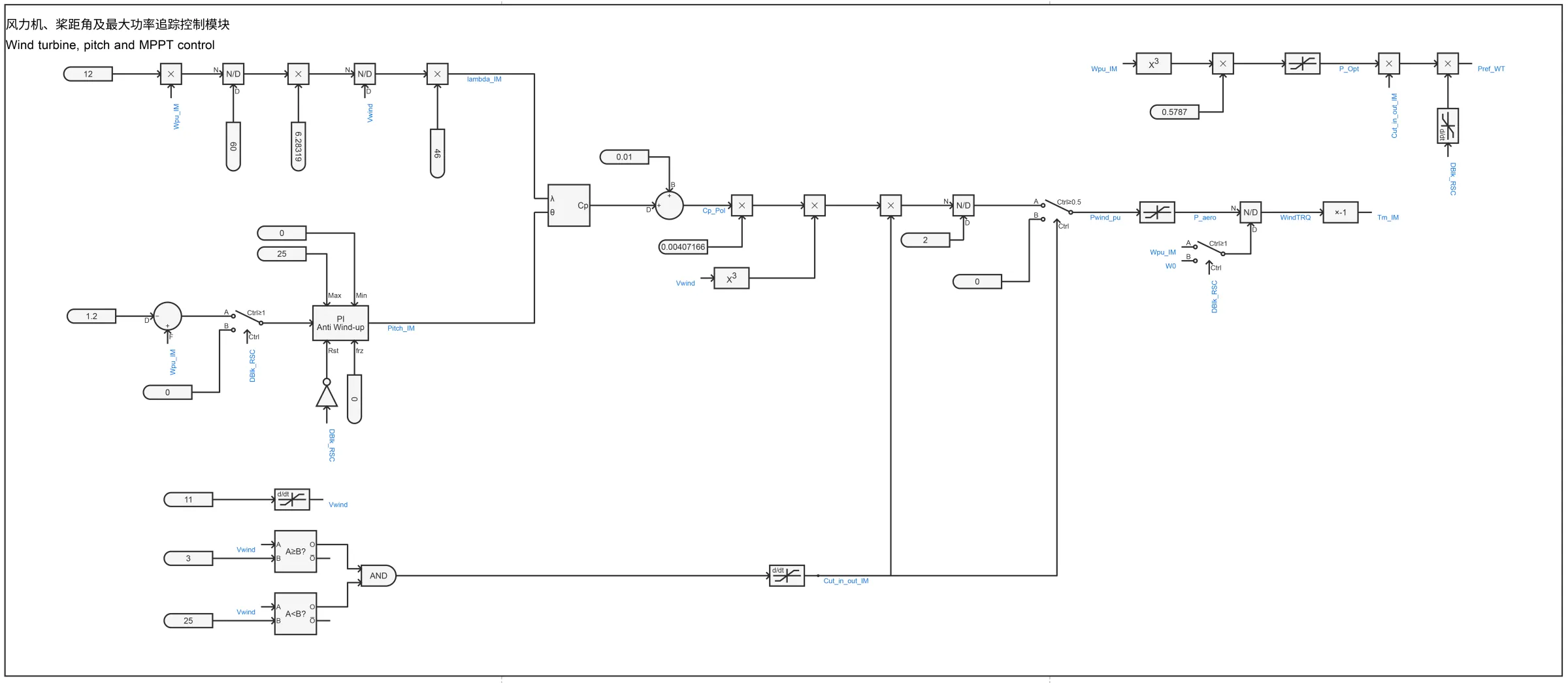

风轮机及桨距角控制由风力机模块、桨距角控制模块、MPPT控制模块等部分组成,这些模块的功能为捕获风功率、调节桨距角、实现最大功率追踪。

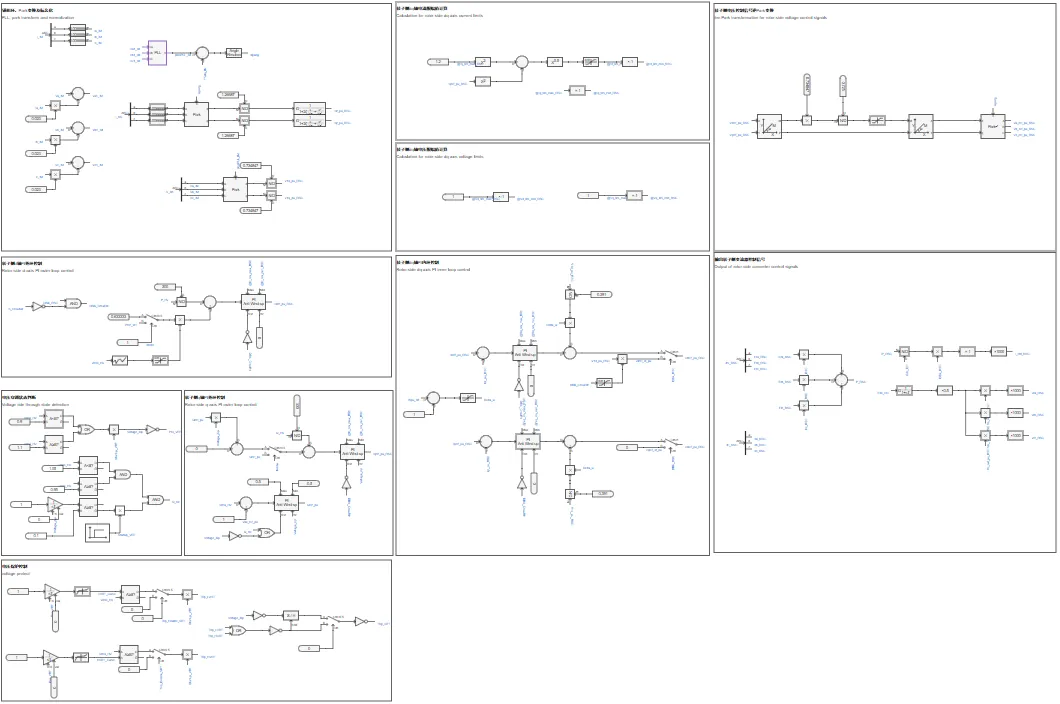

转子侧变流器控制由锁相环、Park变换、转子侧dq轴内外环控制、转子侧dq轴电流限幅值计算、转子侧电压控制信号逆Park变换、输出转子侧变流器PWM控制信号,以及脱网保护控制等部分组成,实现对并网点处输出有功、无功功率的控制。无功功率控制部分包含电压穿越状态判断,具备简单的高低压穿越能力。

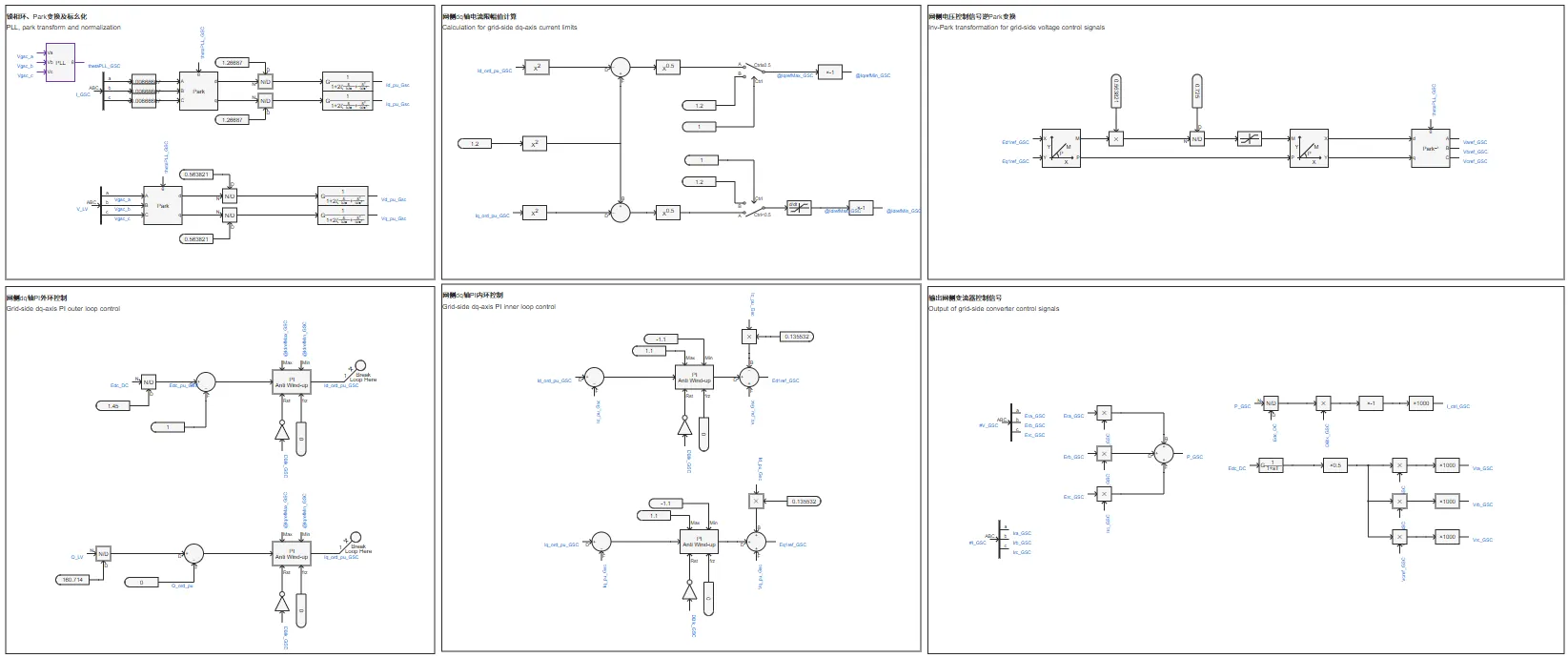

网侧变流器控制与转子侧变流器控制的组成类似,用来实现对直流电压、网侧变流器输出无功功率的控制。

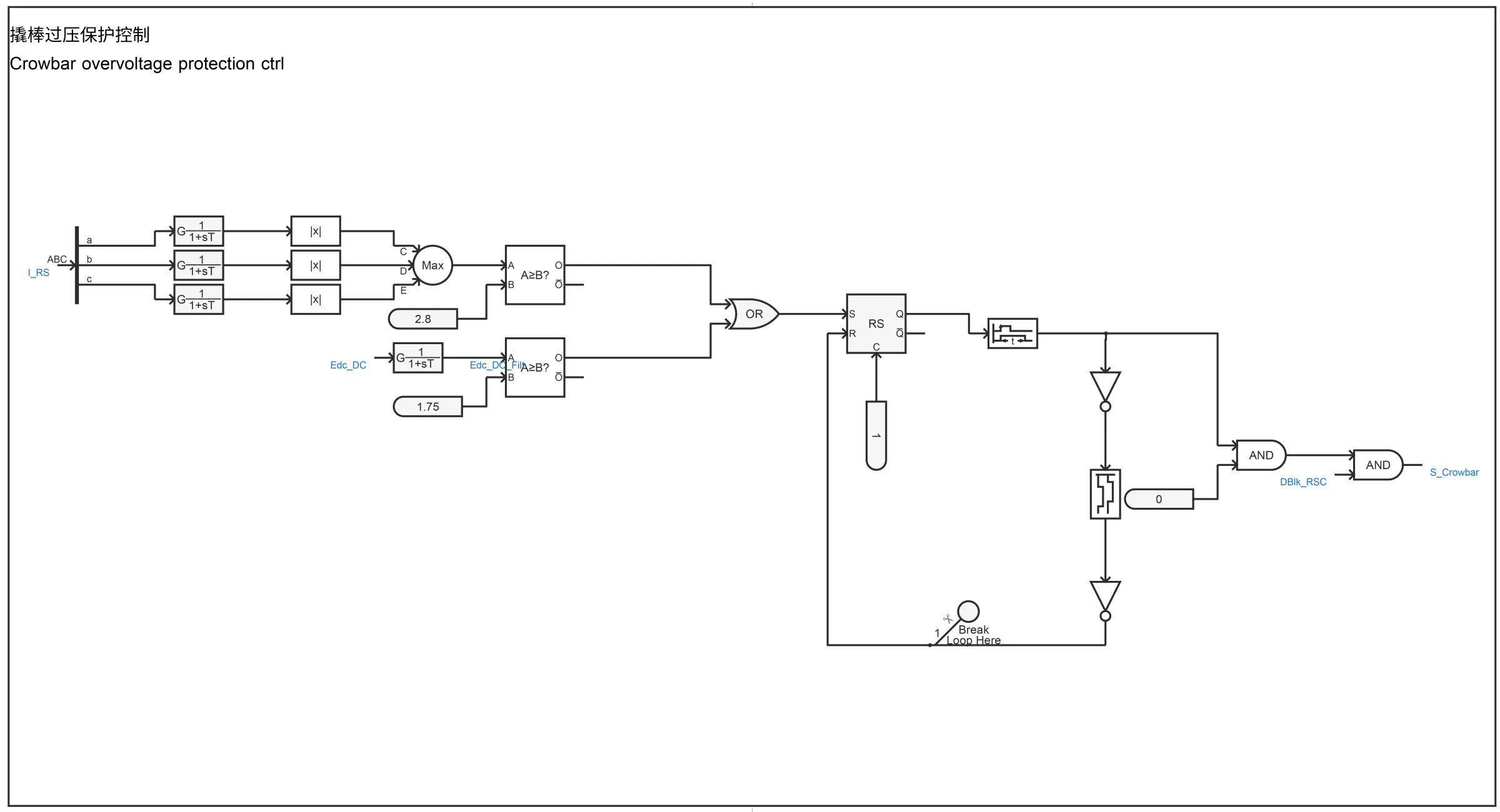

撬棒过压保护控制在电网故障时短接转子绕组,限制电流,从而达到保护变流器的目的。

算例仿真测试

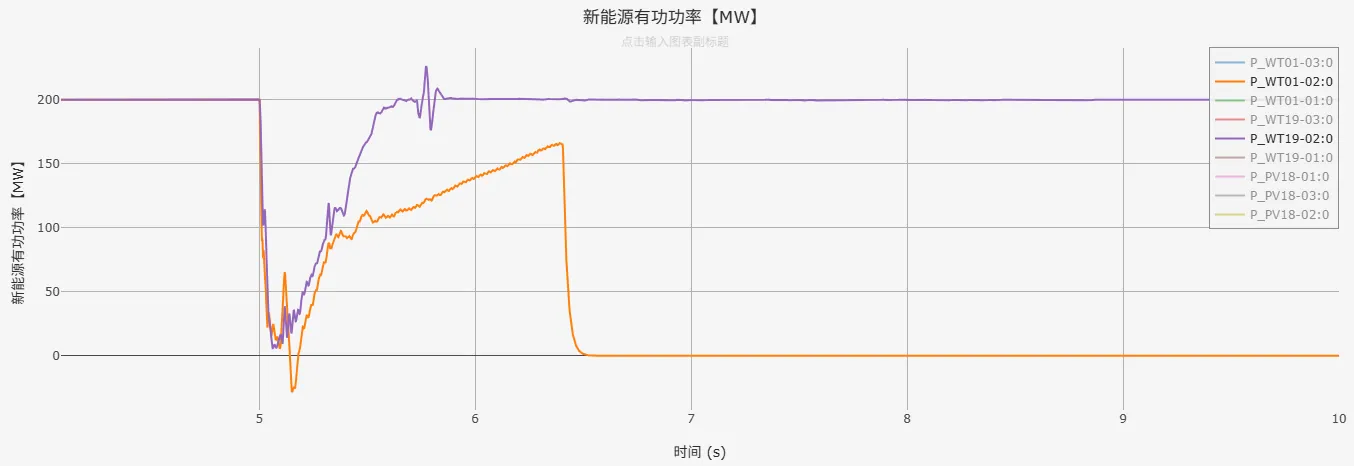

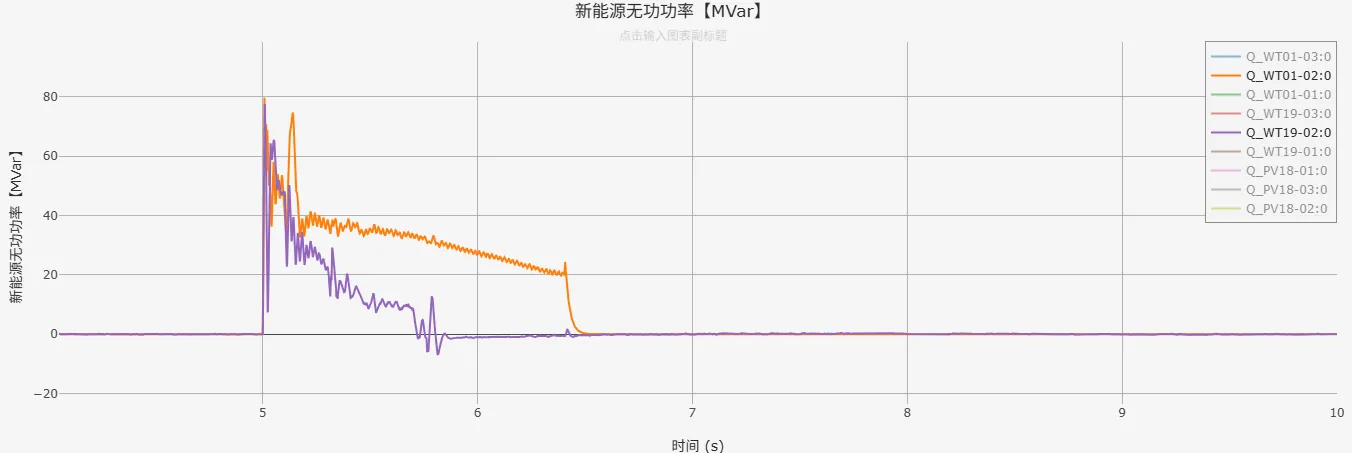

在CSEE-CLV中加入双馈风机01型-标准封装模型-v1进行测试,仿真结果表明封装模型可以按照潮流计算结果进行暂态初始化,故障期间进入低电压穿越,并触发相应的电压保护脱网控制,验证了模型的正确性。


模型地址
点击打开模型地址:双馈风机01型-标准封装模型-v1
附录
参数
双馈异步电机参数组
双馈异步电机DFIG相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
单台风机额定容量 | Sbase_IM | 实数 [MVA] | 单台风机额定容量 |
额定线电压有效值 | Vbase_IM | 实数 [kV] | 感应电机额定线电压有效值 |
额定频率 | Freq_IM | 实数 [Hz] | 感应电机额定电气频率 |
定/转子绕组匝数比 | Trnr_IM | 实数 | 感应电机定/转子绕组匝数比 |
最大转差率 | Slipmax_IM | 实数 | 感应电机最大转差率 |
定子电阻 | Rs_IM | 实数 [p.u.] | 定子电阻 |
定子漏电抗 | Xls_IM | 实数 [p.u.] | 定子漏电抗 |
激磁电抗 | Xm_IM | 实数 [p.u.] | 激磁电抗 |
转子电阻 | Rr_IM | 实数 [p.u.] | 转子电阻 |
转子漏电抗 | Xlr_IM | 实数 [p.u.] | 转子漏电抗 |
惯性时间常数 | Tj_IM | 实数 [s] | 感应电机惯性时间常数 |
机械阻尼 | Dm_IM | 实数 [p.u.] | 机械阻尼 |
风力机参数组
风力机WindTurbine相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
基准有功功率 | Pbase_WT | 实数 [MW] | 基准有功功率 |
风轮机叶片半径 | Radturb_WT | 实数 [m] | 风轮机叶片半径 |
风轮机额定转速下的涡轮转速 | Vrotnom_WT | 实数 [rpm] | 风轮机额定转速下的涡轮转速 |
最大桨距角 | Pitchmax_WT | 实数 [deg] | 最大桨距角 |
最小桨距角 | Pitchmin_WT | 实数 [deg] | 最小桨距角 |
参考机械速度 | Wref_WT | 实数 [p.u.] | 参考机械速度 |
切入风速 | VwCutIn_WT | 实数 [m/s] | 切入风速 |
切出风速 | VwCutOut_WT | 实数 [m/s] | 切出风速 |
桨距角控制PI比例增益系数 | KpPitch_WT | 实数 [p.u.] | 桨距角控制PI比例增益系数 |
桨距角控制PI积分时间常数 | TiPitch_WT | 实数 [s] | 桨距角控制PI积分时间常数 |
风速 | Vwind_WT | 实数 [m/s] | 风速 |
空气密度 | Rho_WT | 实数 [kg/m3] | 空气密度 |
变流器及其控制参数组
变流器及其控制Converter_and_converter_controller相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
直流电压基准值 | Vdcbase_DC | 实数 [kV] | 直流电压基准值 |
直流母线电容 | Cap_DC | 实数 [F] | 直流母线电容 |
是否启用二极管闭锁 | Dflag_VSC | 布尔 | 是否启用二极管闭锁 |
网侧滤波电感 | L_LV | 实数 [H] | 网侧滤波电感 |
低电压穿越电压阈值 | Vlow_HV | 实数 [p.u.] | 低电压穿越电压阈值 |
高电压穿越电压阈值 | Vhigh_HV | 实数 [p.u.] | 高电压穿越电压阈值 |
网侧滤波器截止频率 | FreqCutOff_LV | 实数 [Hz] | 网侧滤波器截止频率 |
转子侧最大电流标幺值 | Imaxpu_RSC | 实数 [p.u.] | 转子侧最大电流标幺值 |
网侧最大电流标幺值 | Imaxpu_GSC | 实数 [p.u.] | 网侧最大电流标幺值 |
网侧电流限制优先级 | IlimPriority_GSC | 选择 | 网侧电流限制优先级(0:无功优先,1:有功优先) |
转子侧锁相环比例增益系数 | KpPll_RSC | 实数 [p.u.] | 转子侧锁相环比例增益系数 |
转子侧锁相环积分增益系数 | KiPll_RSC | 实数 [p.u.] | 转子侧锁相环积分增益系数 |
转子侧Id控制PI比例增益系数 | KpId_RSC | 实数 [p.u.] | 转子侧Id控制PI比例增益系数 |
转子侧Id控制PI积分时间常数 | TiId_RSC | 实数 [s] | 转子侧Id控制PI积分时间常数 |
转子侧Q控制PI比例增益系数 | KpQ_RSC | 实数 [p.u.] | 转子侧Q控制PI比例增益系数 |
转子侧Q控制PI积分时间常数 | TiQ_RSC | 实数 [s] | 转子侧Q控制PI积分时间常数 |
转子侧Iq控制PI比例增益系数 | KpIq_RSC | 实数 [p.u.] | 转子侧Iq控制PI比例增益系数 |
转子侧Iq控制PI积分时间常数 | TiIq_RSC | 实数 [s] | 转子侧Iq控制PI积分时间常数 |
转子侧Vd控制PI比例增益系数 | KpVd_RSC | 实数 [p.u.] | 转子侧Vd控制PI比例增益系数 |
转子侧Vd控制PI积分时间常数 | TiVd_RSC | 实数 [s] | 转子侧Vd控制PI积分时间常数 |
转子侧Vq控制PI比例增益系数 | KpVq_RSC | 实数 [p.u.] | 转子侧Vq控制PI比例增益系数 |
转子侧Vq控制PI积分时间常数 | TiVq_RSC | 实数 [s] | 转子侧Vq控制PI积分时间常数 |
网侧锁相环比例增益系数 | KpPll_GSC | 实数 [p.u.] | 网侧锁相环比例增益系数 |
网侧锁相环积分增益系数 | KiPll_GSC | 实数 [p.u.] | 网侧锁相环积分增益系数 |
网侧Id控制PI比例增益系数 | KpId_GSC | 实数 [p.u.] | 网侧Id控制PI比例增益系数 |
网侧Id控制PI积分时间常数 | TiId_GSC | 实数 [s] | 网侧Id控制PI积分时间常数 |
网侧Iq控制PI比例增益系数 | KpIq_GSC | 实数 [p.u.] | 网侧Iq控制PI比例增益系数 |
网侧Iq控制PI积分时间常数 | TiIq_GSC | 实数 [s] | 网侧Iq控制PI积分时间常数 |
网侧Vd控制PI比例增益系数 | KpVd_GSC | 实数 [p.u.] | 网侧Vd控制PI比例增益系数 |
网侧Vd控制PI积分时间常数 | TiVd_GSC | 实数 [s] | 网侧Vd控制PI积分时间常数 |
网侧Vq控制PI比例增益系数 | KpVq_GSC | 实数 [p.u.] | 网侧Vq控制PI比例增益系数 |
网侧Vq控制PI积分时间常数 | TiVq_GSC | 实数 [s] | 网侧Vq控制PI积分时间常数 |
启动时序参数组
启动时序参数组Start_sequence相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
网侧低压母线并网延时 | DBlk | 实数 [s] | 网侧低压母线并网延时 |
网侧变流器启动延时 | DBlk_GSC | 实数 [s] | 网侧变流器启动延时 |
转子侧变流器启动延时 | DBlk_RSC | 实数 [s] | 转子侧变流器启动延时 |
电机转速控制切换至转矩延时 | S2TMode_IM | 实数 [s] | 电机转速控制切换至转矩延时 |
直流斩波器参数组
直流斩波器Chopper_DC相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
chopper电路导通电压 | VdcChopOn_DC | 实数 [p.u.] | chopper电路导通电压 |
chopper电路断开电压 | VdcChopOff_DC | 实数 [p.u.] | chopper电路断开电压 |
撬棒电路参数组
撬棒电路Crowbar_RS相关参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Crowbar电路投入标志位 | CrowEnab_RS | 布尔 | Crowbar电路投入标志位(0:不投入,1:投入) |
Crowbar电路导通电压 | VdcCrowOn_RS | 实数 [kV] | Crowbar电路导通电压 |
Crowbar电阻 | RCrow_RS | 实数 [Ω] | Crowbar电阻 |
Crowbar电感 | LCrow_RS | 实数 [H] | Crowbar电感 |
Crowbar触发持续时间 | TimeCrow_RS | 实数 [s] | Crowbar触发持续时间 |
最大转子电流 | ICrow_RS | 实数 [kA] | 最大转子电流 |
脱网保护控制
脱网保护控制
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
是否启用脱网保护控制 | Trip_Enable_VRT | 布尔 | 是否启用脱网保护控制 |
脱网后是否再次并网 | Reflag_VRT | 选择 | 脱网后是否再次并网 |
低压保护拐点1时刻 | TL1_LV | 实数 [s] | 低电压穿越保护曲线拐点1时刻 |
低压保护拐点1电压值 | VL1_LV | 实数 [p.u.] | 低电压穿越保护曲线拐点1电压值 |
低压保护拐点2时刻 | TL2_LV | 实数 [s] | 低电压穿越保护曲线拐点2时刻 |
低压保护拐点2电压值 | VL2_LV | 实数 [p.u.] | 低电压穿越保护曲线拐点2电压值 |
高压保护拐点1时刻 | TH1_HV | 实数 [s] | 高电压穿越保护曲线拐点1时刻 |
高压保护拐点1电压值 | VH1_HV | 实数 [p.u.] | 高电压穿越保护曲线拐点1电压值 |
高压保护2时刻 | TH2_HV | 实数 [s] | 高电压穿越保护曲线拐点2时刻 |
高压保护2电压值 | VH2_HV | 实数 [p.u.] | 高电压穿越保护曲线拐点2电压值 |
功率参数
功率参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
风电场额定容量 | Sbase | 实数 [MVA] | 风电场额定容量 |
功率控制方式 | Pctrl_mode | 选择 | 功率控制方式 |
有功功率指令 | P_cmd | 实数 [MW] | 有功功率指令 |
无功功率指令 | Q_cmd | 实数 [MVar] | 无功功率指令 |
电网系统参数
电网系统参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
并网点电压有效值 | VLL_Gr | 实数 [kV] | 并网点电压有效值 |
并网点电压幅值 | Vm_Gr | 实数 [p.u.] | 并网点电压幅值 |
电压初始相位 | Init_Phase | 实数 [Deg] | 电压初始相位 |
启动时间 | Startup_Time | 实数 [s] | 启动时间 |
Power Flow Data
Power Flow Data
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
Bus Type | BusType | 选择 | 节点类型 |
Injected Active Power | pf_P | 实数 [MW] | 节点注入有功功率 |
Injected Reactive Power | pf_Q | 实数 [MVar] | 节点注入无功功率 |
Bus Voltage Magnitude | pf_V | 实数 [p.u.] | 母线电压幅值 |
Bus Voltage Angle | pf_Theta | 实数 [Deg] | 母线电压相位 |
Lower Voltage Limit | pf_Vmin | 实数 [p.u.] | 母线电压下限 |
Upper Voltage Limit | pf_Vmax | 实数 [p.u.] | 母线电压上限 |
Lower Reactive Power Limit | pf_Qmin | 实数 [MVar] | 无功功率下限 |
Upper Reactive Power Limit | pf_Qmax | 实数 [MVar] | 无功功率上限 |
Monitoring
Monitoring
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
双馈风机风场名称 | DFIG_Name | 文本 | 双馈风机风场名称(用于输出电压穿越相关事件日志) |
输出有功功率(MW) | P_WT | 虚拟引脚(输出) | 输出有功功率(MW) |
输出无功功率(MVar) | Q_WT | 虚拟引脚(输出) | 输出无功功率(MVar) |
Crowbar标志位 | S_Crowbar | 虚拟引脚(输出) | Crowbar标志位(0:未触发,1:触发) |
电压穿越标志位 | Voltage_dip | 虚拟引脚(输出) | 电压穿越标志位(0:正常,1:电压穿越状态) |
测试单元参数
测试单元参数
参数名 | 键名 | 类型 [单位] | 描述 |
---|---|---|---|
UnitTest | UnitTest | 布尔 | 单元测试开关,打开时接入外部测试电路。 |
电压穿越类型 | Fault_VRT | 选择 | 电压穿越类型 |
系统短路比 | SCR | 实数 | 系统短路比 |
系统阻抗比 | XR | 实数 | 系统阻抗比 |
引脚
引脚名 | 键名 | 类型 | 维度 | 描述 |
---|---|---|---|---|
AC | 0 | 电气 | 3 × 1 | AC |
