IEEEST
元件定义
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
Parameters
Parameters
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Mode | Mode | 选择 | 当A1 ~ A6都为0时，选择Disable A1 ~ A6，当A1 ~ A6都不为0时，选择Enable A1 ~ A6 |
| A1 | A1 | 实数 | Notch filter parameters |
| A2 | A2 | 实数 | Notch filter parameters |
| A3 | A3 | 实数 | Notch filter parameters |
| A4 | A4 | 实数 | Notch filter parameters |
| A5 | A5 | 实数 | Notch filter parameters |
| A6 | A6 | 实数 | Notch filter parameters |
| T1 | T1 | 实数 | Lead/lag time constant |
| T2 | T2 | 实数 | Lead/lag time constant |
| T3 | T3 | 实数 | Lead/lag time constant |
| T4 | T4 | 实数 | Lead/lag time constant |
| T5 | T5 | 实数 | Wahsout numerator time constant |
| T6 | T6 | 实数 | Wahsout denominator time constant |
| Ks | Ks | 实数 | Stabilizer gains |
| Lsmax | Lsmax | 实数 | Maximum stabilizer output |
| Lsmin | Lsmin | 实数 | Minimum stabilizer output |
| Vcu | Vcu | 实数 | Stabilizer input cutoff threshold |
| Vc | Vcl | 实数 | lStabilizer input cutoff threshold |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| In | In | 输入 | 1 × 1 | 输入 |
| Vct | Vct | 输入 | 1 × 1 | Vct输入 |
| Vcu | Vcu | 输入 | 1 × 1 | Vcu输入 |
| Vcl | Vcl | 输入 | 1 × 1 | Vcl输入 |
| Vs | Vs | 输出 | 1 × 1 | 输出Vs |
使用说明

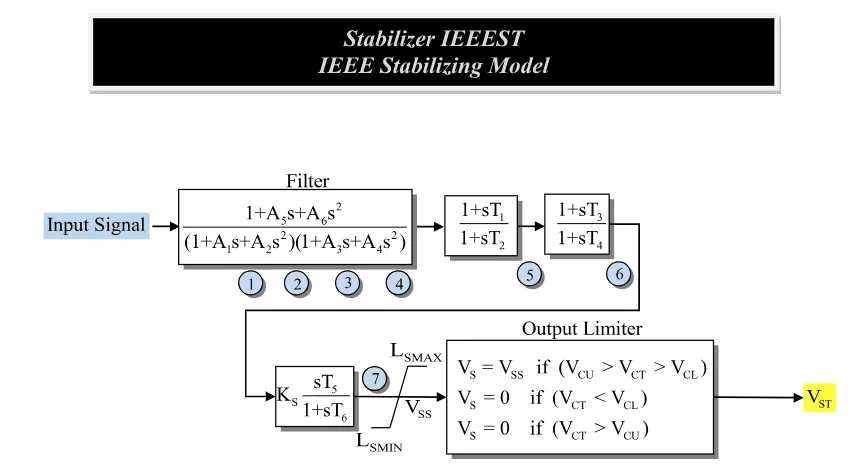

IEEE 的 IEEEST 电力系统稳定器控制框图如下所示。
