RLC矩阵
元件定义

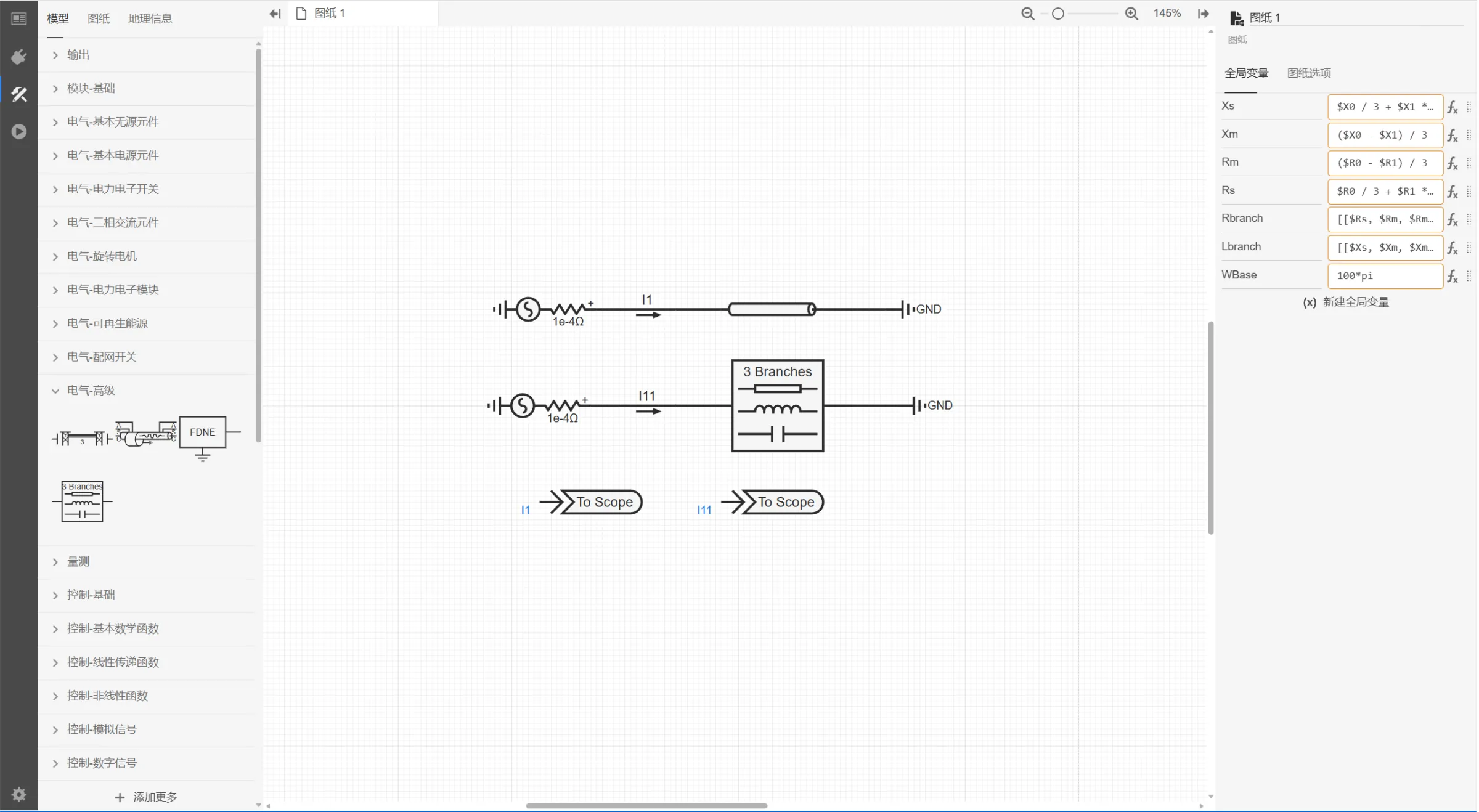

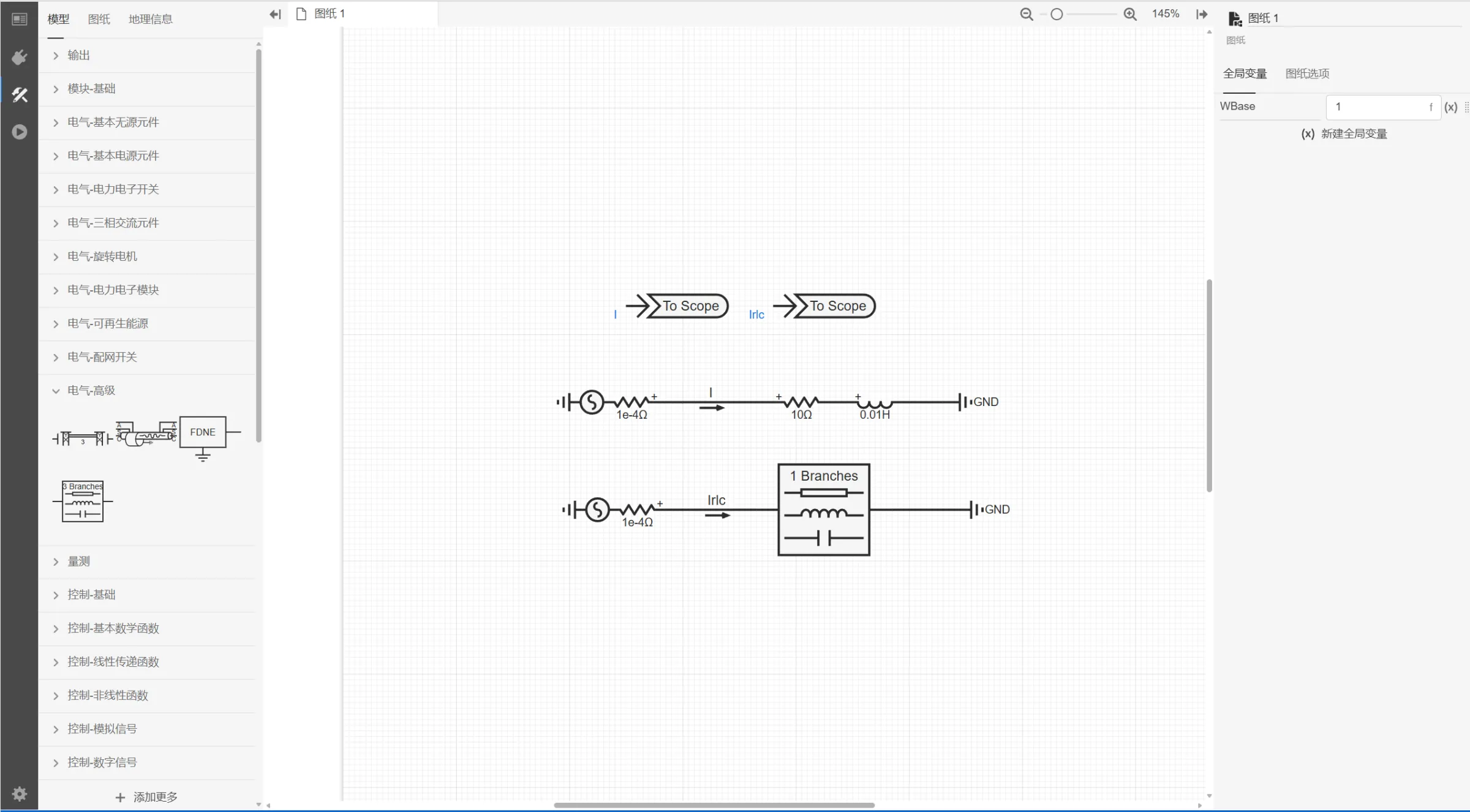

元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。

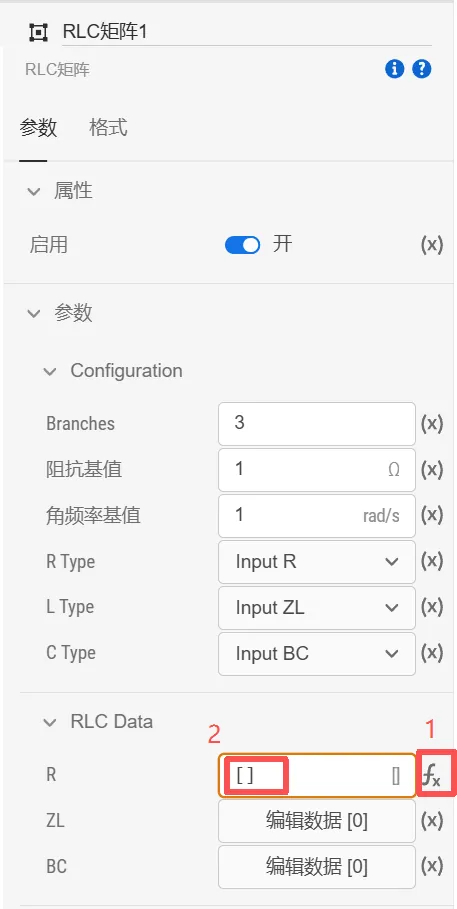

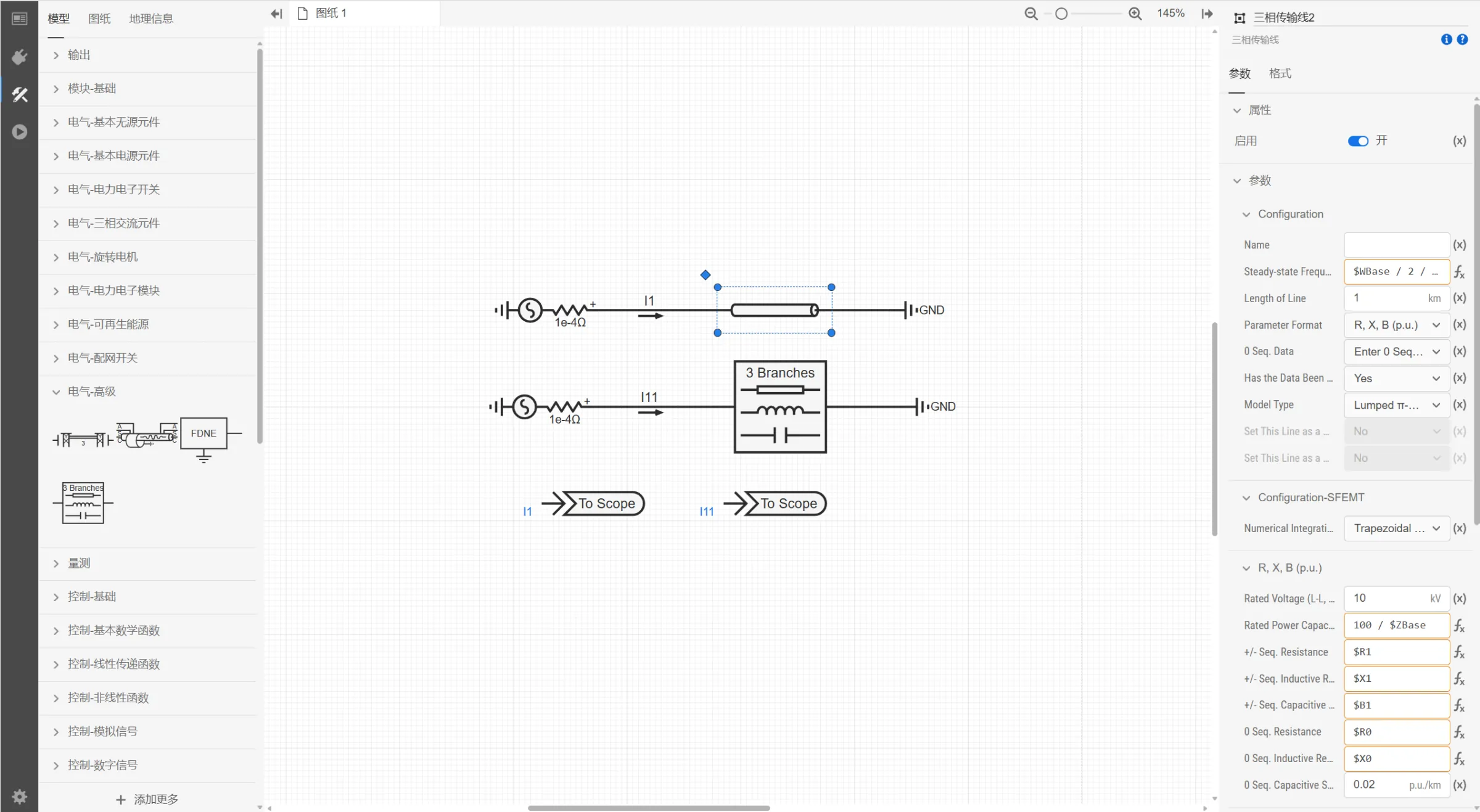

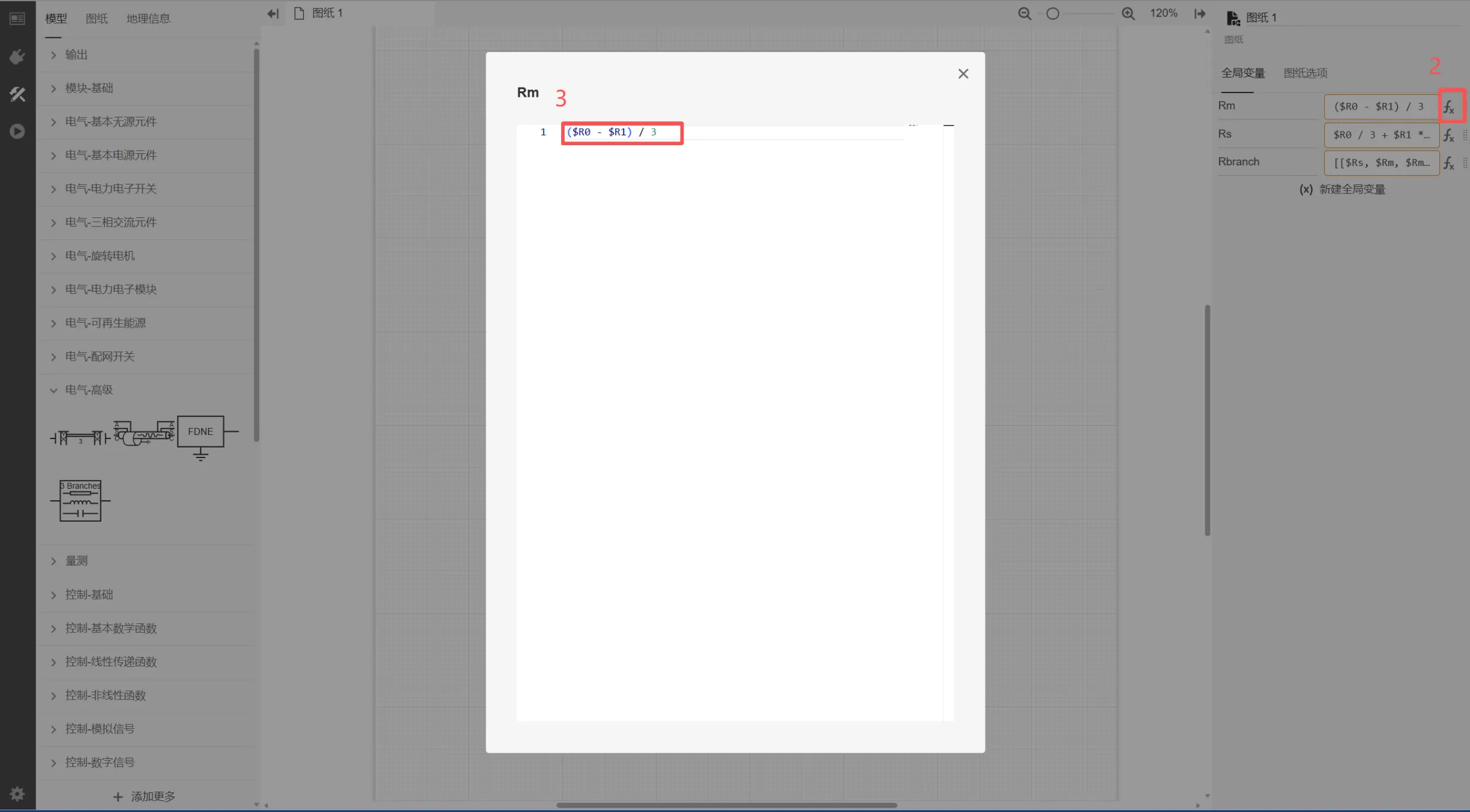

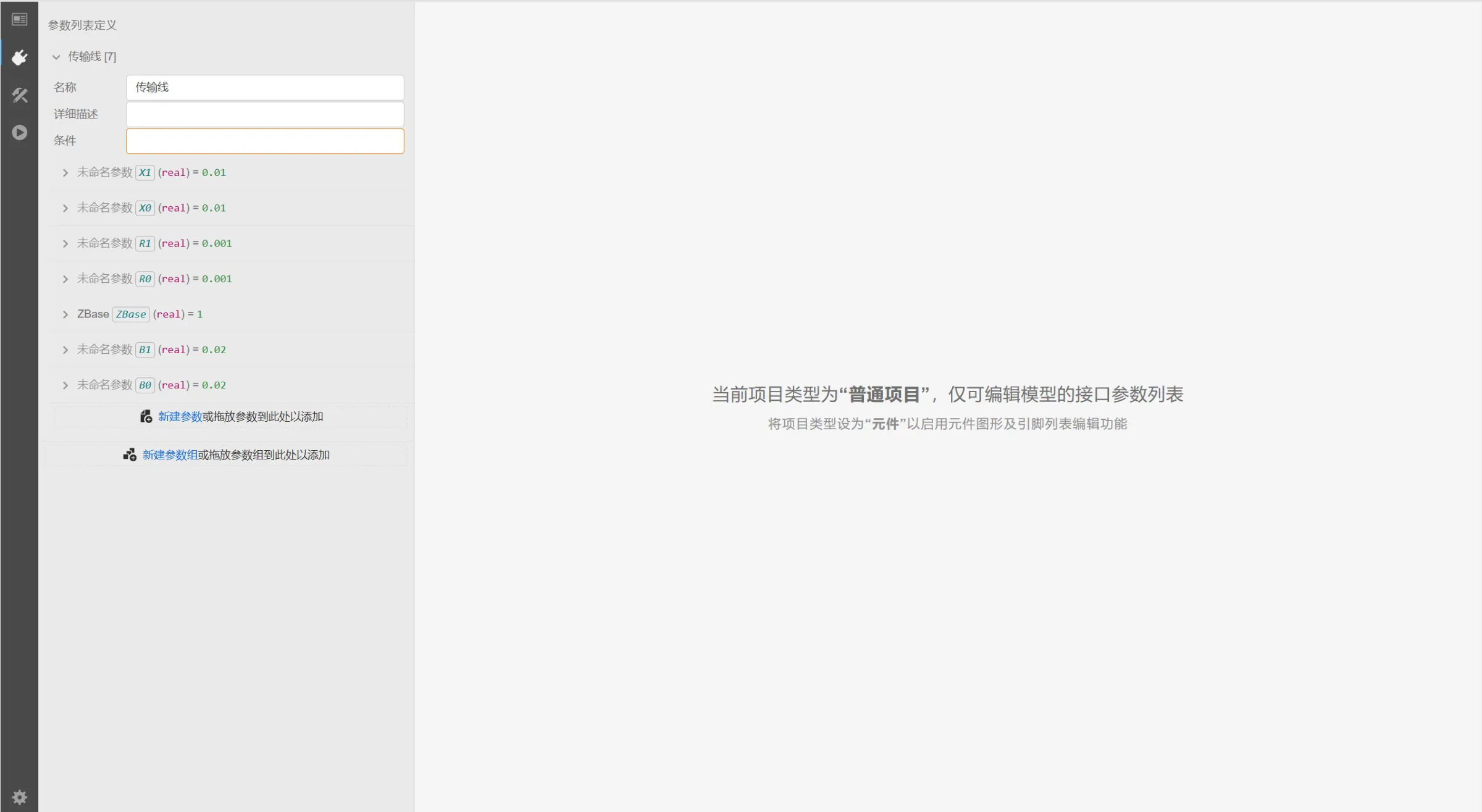

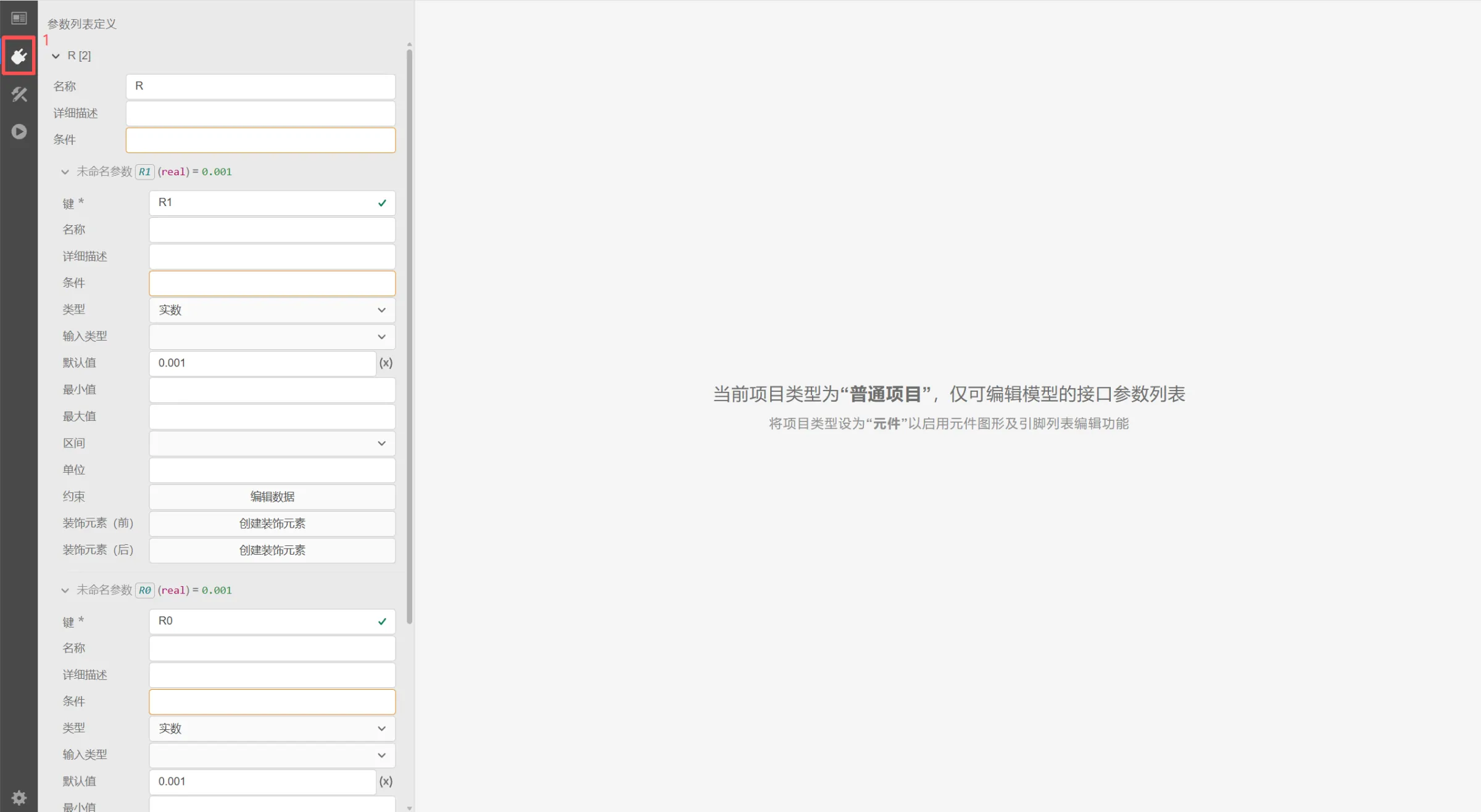

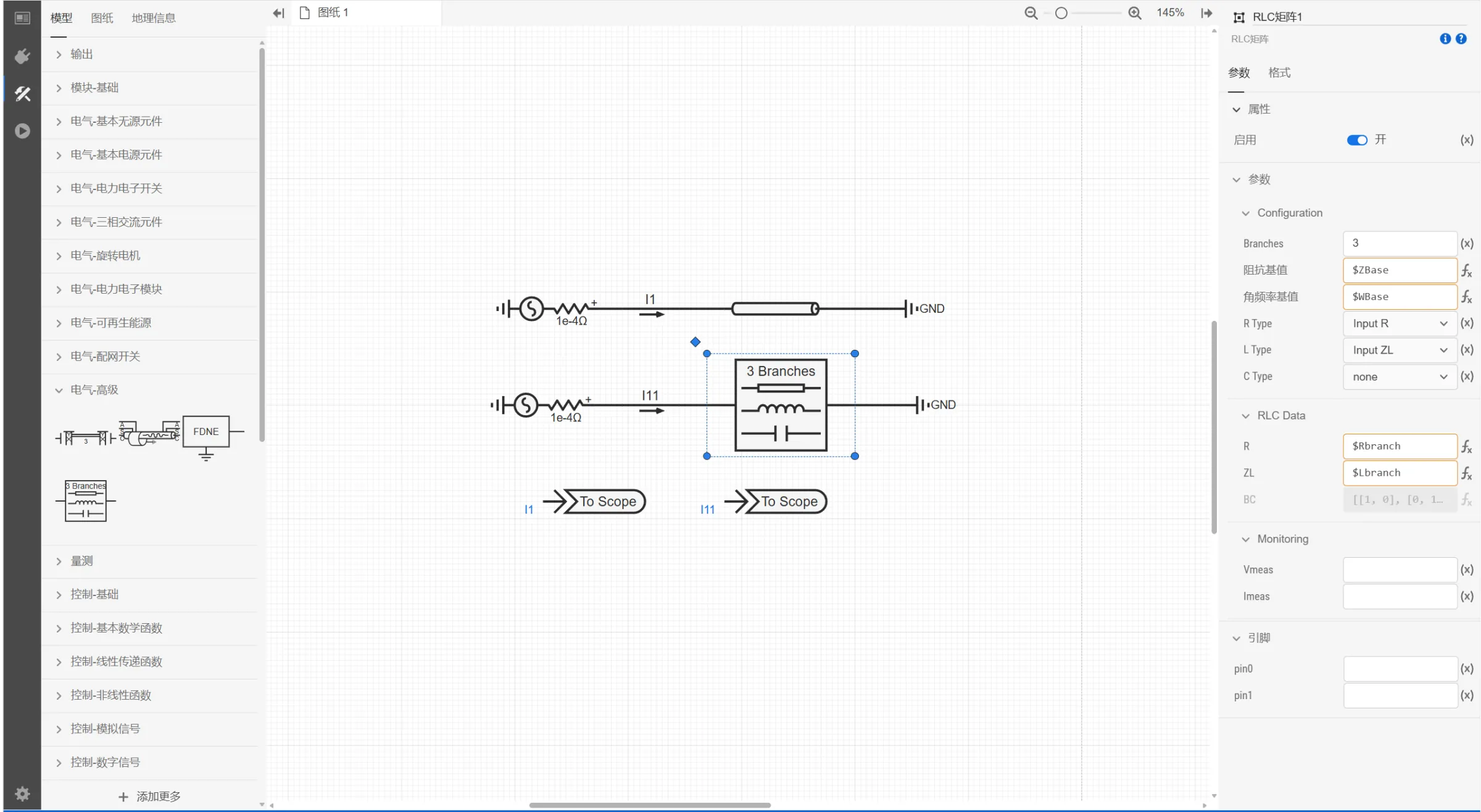

参数

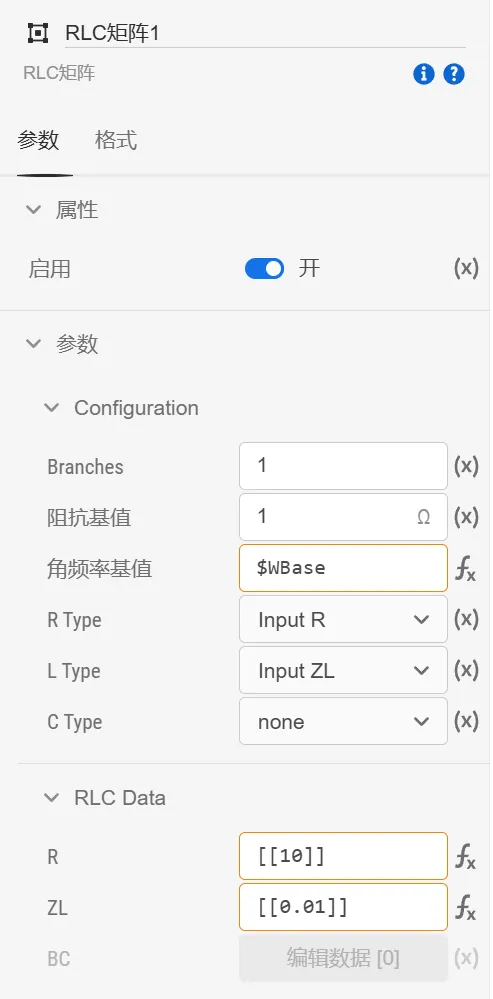

Configuration
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Branches | branches | 整数 | 支路数量 |
| 阻抗基值 | ZBase | 实数 [Ω] | 阻抗基值为1时，代表RLC矩阵输入的是有名值，否则为标幺值 |
| 角频率基值 | WBase | 实数 [rad/s] | 角频率基值为1时，代表L、C矩阵输入的是电感、电容矩阵。否则输入的是感抗、容抗矩阵。频率基值为50Hz时，角频率基值为100pi (rad/s) |
| R Type | RType | 选择 | 选择输入电阻矩阵R参数是否为电阻矩阵的逆矩阵。 |
| L Type | LType | 选择 | 选择输入电感感抗矩阵ZL参数是否为感抗矩阵的逆矩阵。 |
| C Type | CType | 选择 | 选择输入电容电纳矩阵BC参数是否为电纳矩阵的逆矩阵。 |

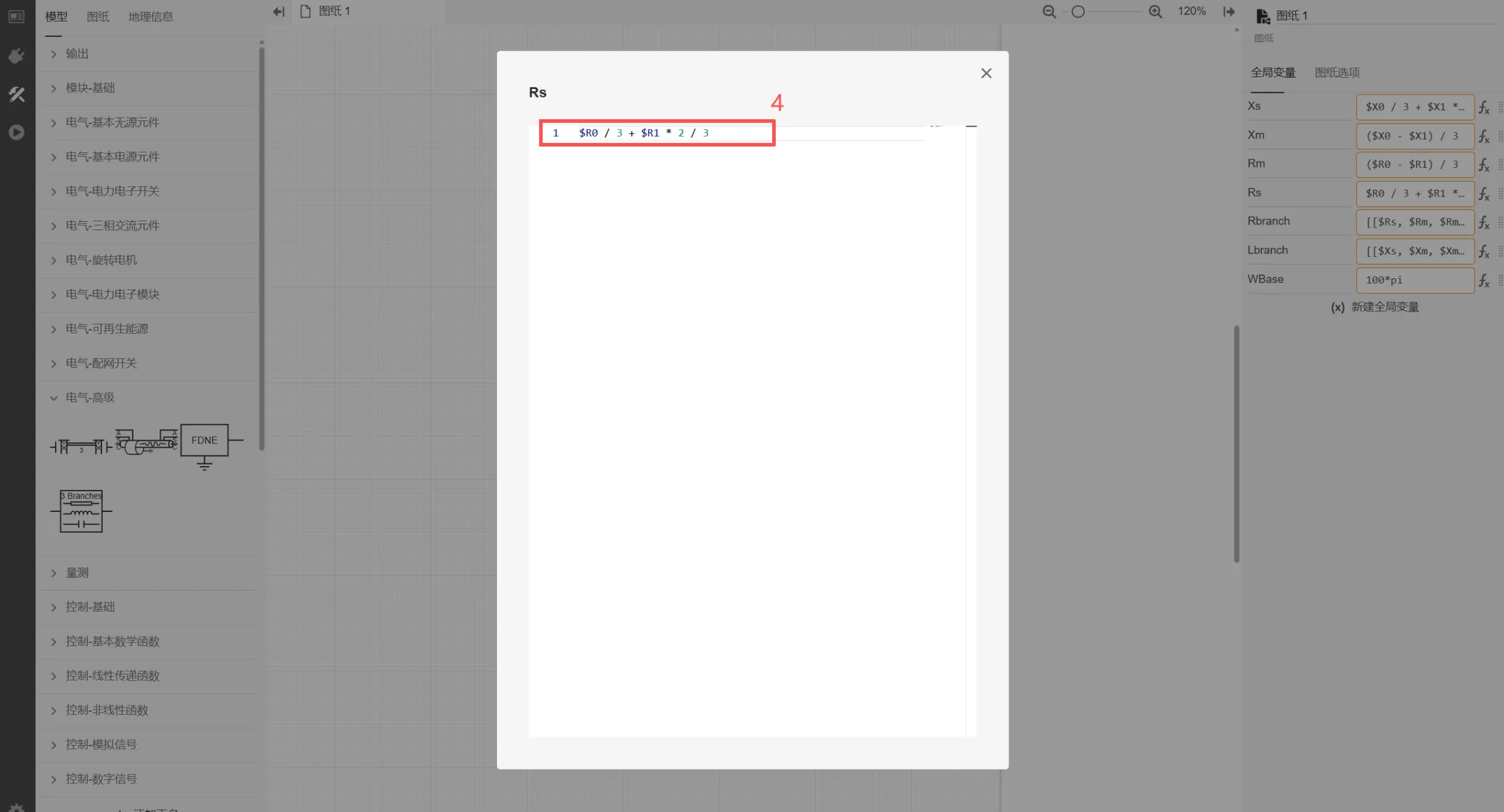

RLC Data
RLC Data

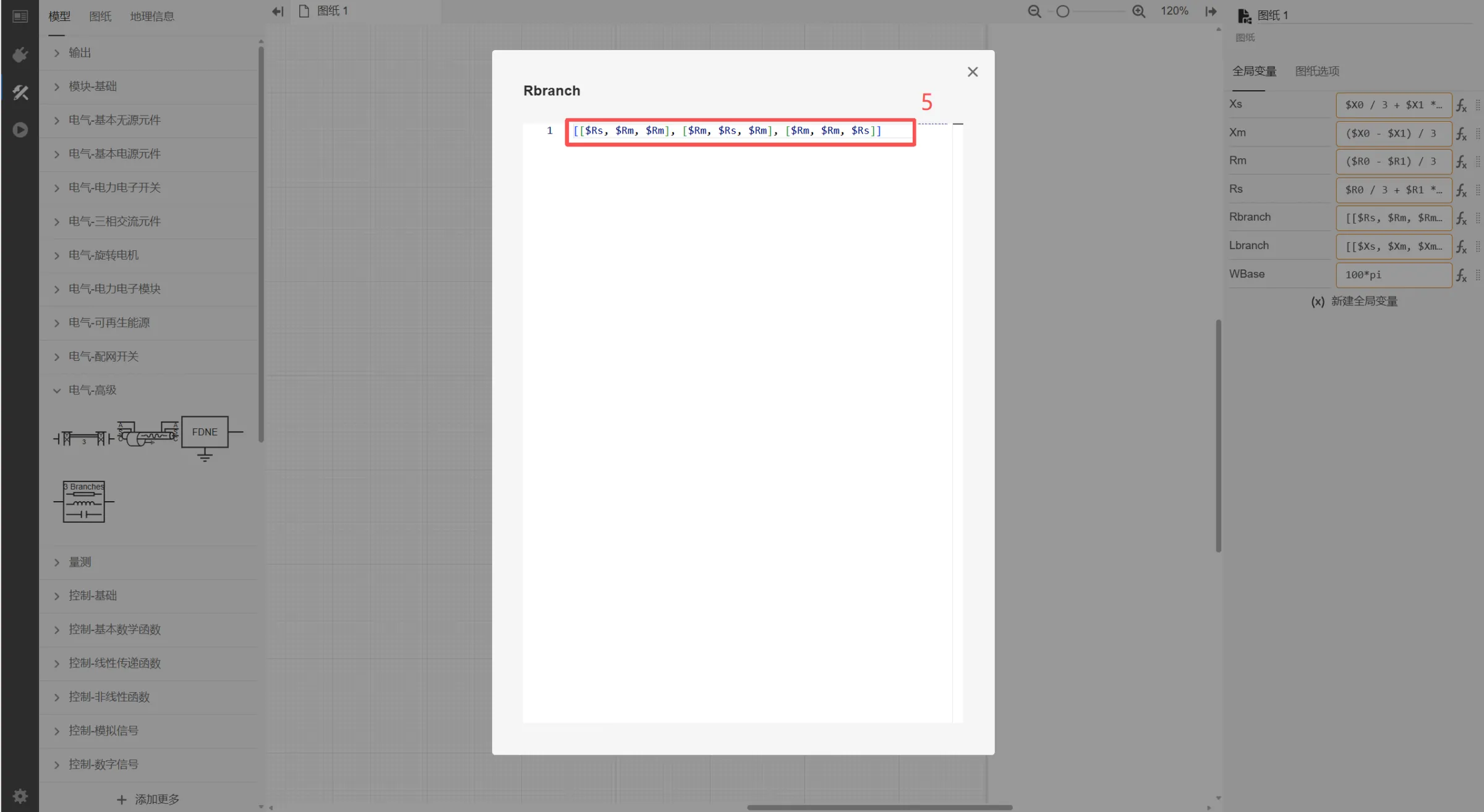

| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| R | R | 表格 | 支路串联的电阻矩阵，行数和列数应一致，与Branches的长度相当。填写的不是逆矩阵时，基值为ZBase。 |
| ZL | ZL | 表格 | 支路串联的电感感抗矩阵，行数和列数应一致，与Branches的长度相当。填写的不是逆矩阵时，基值为ZBase。 |
| BC | BC | 表格 | 支路串联的电容电纳矩阵，行数和列数应一致，与Branches的长度相当。填写的不是逆矩阵时，基值为1/ZBase。 |

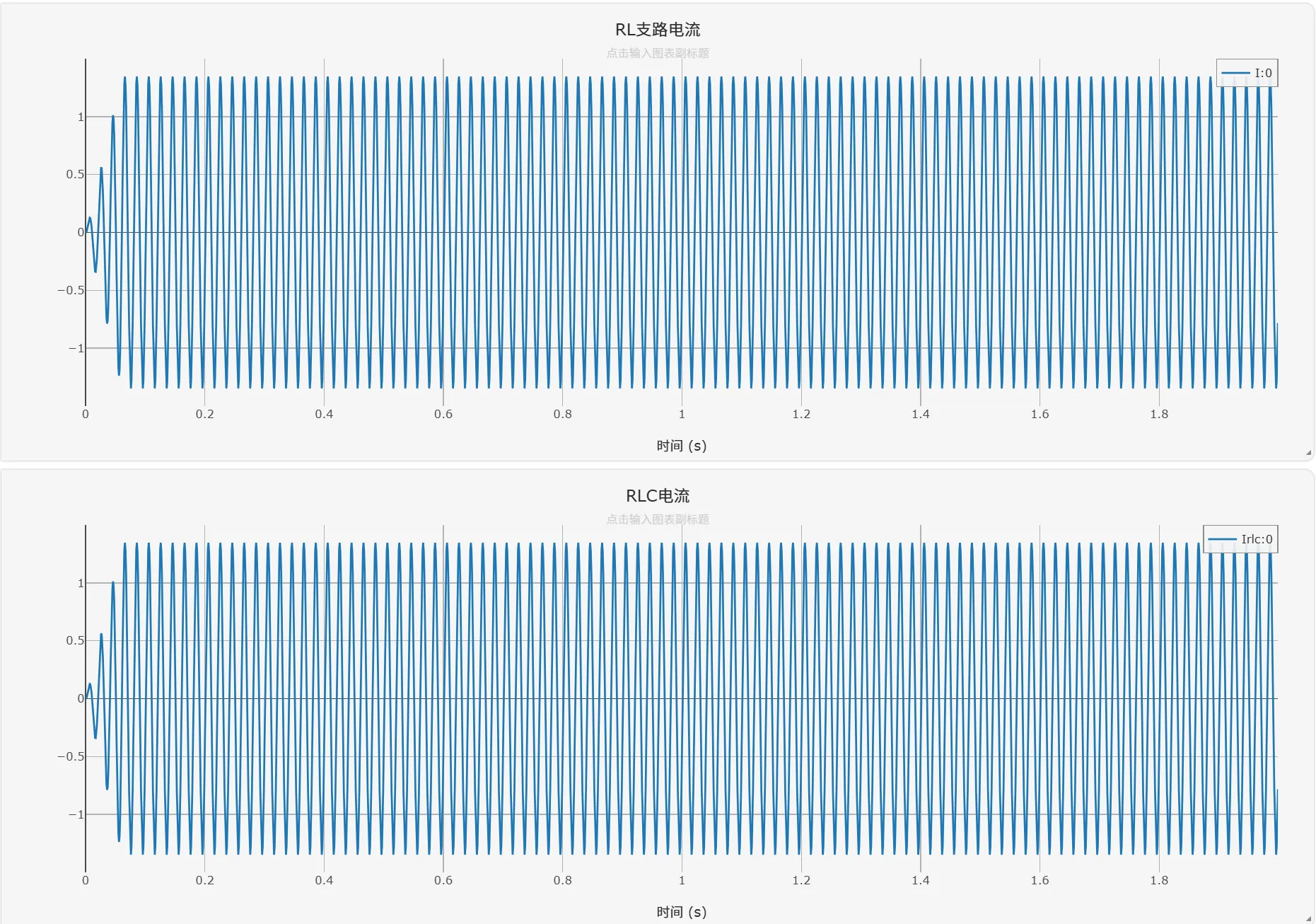

Monitoring
Monitoring

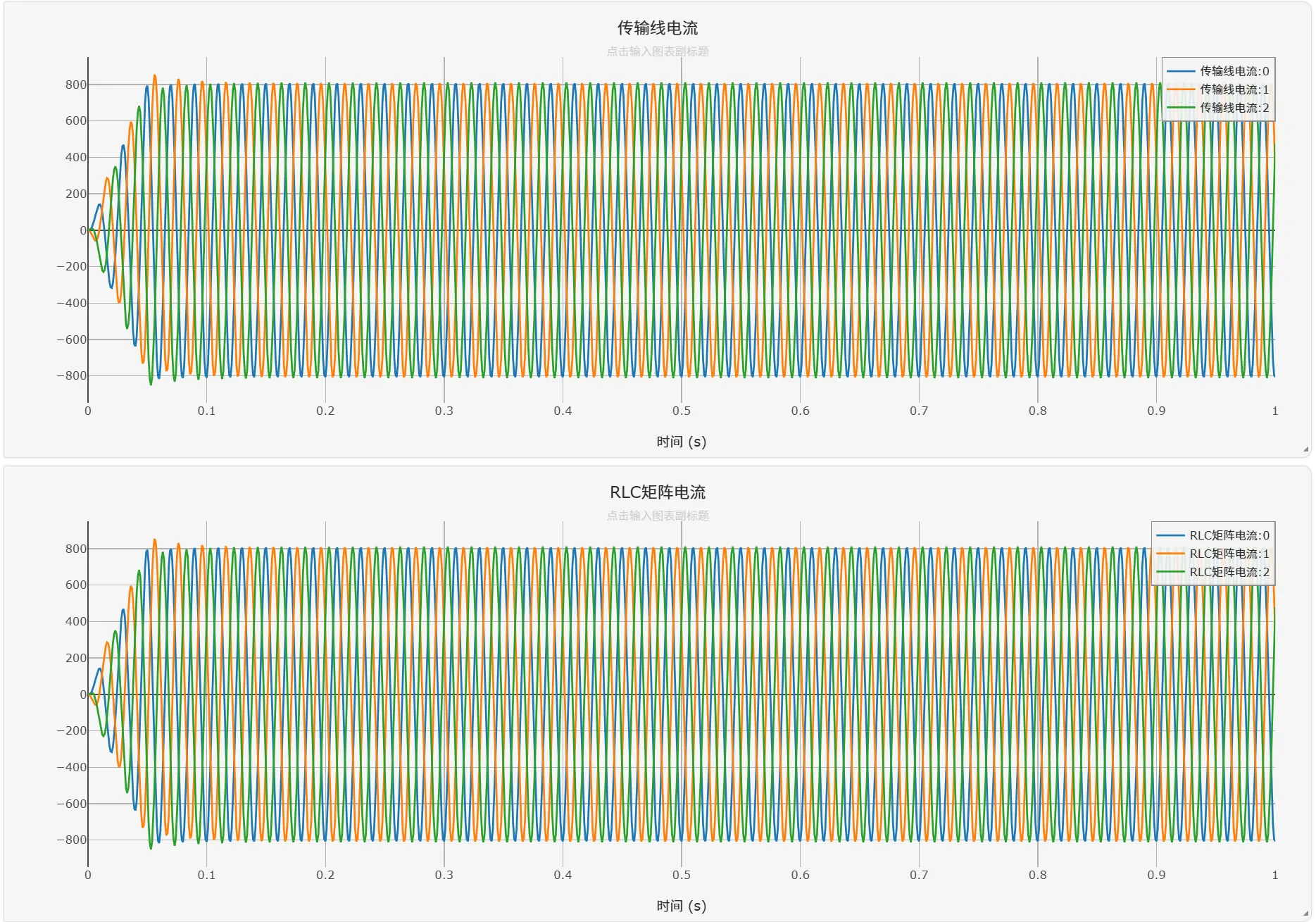

| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Vmeas | Vmeas | 虚拟引脚（输出） | 支路电压向量量测 |
| Imeas | Imeas | 虚拟引脚（输出） | 支路电流向量量测 |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| pin0 | 0 | 电气 | branches x 1 | 引出的电气引脚，维数为节点数量 |
| pin1 | 1 | 电气 | branches x 1 | 引出的电气引脚，维数为节点数量 |
