可变串联RLC

元件定义

该元件用以建模可变电阻，可变电感或可变电容。

元件说明

属性

CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。

参数

Configuration

Configuration

参数名	键名	类型 [单位]	描述
Name	Name	文本	元件名称 此处输入元件名称（可缺省）
Type	Type	选择	类型 选择元件类型为 R / L / C

Resistance Setting

Resistance Setting

参数名	键名	类型 [单位]	描述
Initial Resistance	R_init	实数 [Ω]	电阻初值
Variable Resistance	R_var	虚拟引脚（输入）	可变电阻值 输入可变电阻信号名，比如 Rvar

Inductance Setting

Inductance Setting

参数名	键名	类型 [单位]	描述
Initial Inductance	L_init	实数 [H]	电感初值
Variable Inductance	L_var	虚拟引脚（输入）	可变电感值 输入可变电感信号名，比如 Lvar
Enable dL/dt effects	dLeff	选择	Enable dL/dt effects 是否考虑 $dL/dt$ 的影响，考虑时 $d\Psi=d(Li)$

Capacitance Setting

Capacitance Setting

参数名	键名	类型 [单位]	描述
Initial Capacitance	C_init	实数 [μF]	电容初值
Variable Capacitance	C_var	虚拟引脚（输入）	可变电容值 输入可变电容信号名，比如 Cvar
Enable dC/dt effects	dCeff	选择	Enable dC/dt effects 是否考虑 $dC/dt$ 的影响，考虑时 $dq=d(Cu)$

Monitoring

Monitoring

参数名	键名	类型 [单位]	描述
Branch Current [kA]	I	虚拟引脚（输出）	支路电流 此处输入支路电流量测信号的标签，比如 I
Branch Voltage [kV]	V	虚拟引脚（输出）	支路电压 此处输入支路电压量测信号的标签，比如 V

引脚

引脚名	键名	类型	维度	描述
Pin +	pin_pos	电气	1 × 1	元件正端（参考方向）
Pin -	pin_neg	电气	1 × 1	元件负端（参考方向）

案例

可变电阻

可变电阻元件的使用方法如下：将元件类型 Type 设为 R，即可通过 R_var 虚拟引脚输入控制信号来调节阻值。
例如，设置一个直流电压源（幅值 100kV，启动时间 0.05s）为电路供电，将阶跃信号发生器（0.1s 时从 1 阶跃至 1000）连接至可变电阻的 R_var 引脚。电磁暂态仿真结果显示，在 0.1s 时刻，电阻电流随即从 100kA 急剧下降至 0.1kA，直观验证了可变电阻的受控特性。

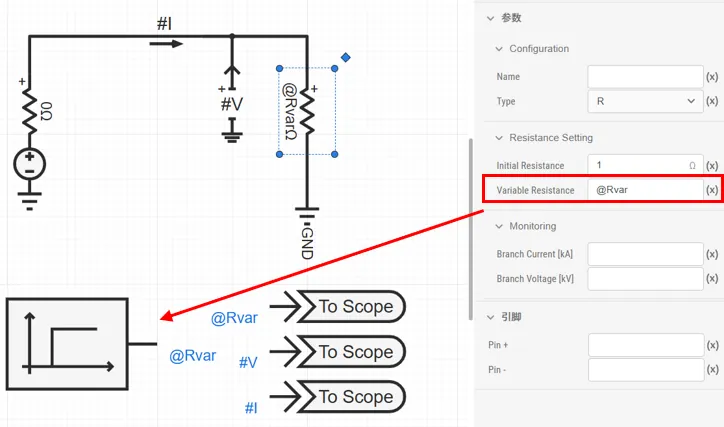

使用阶跃信号发生器控制可变电阻

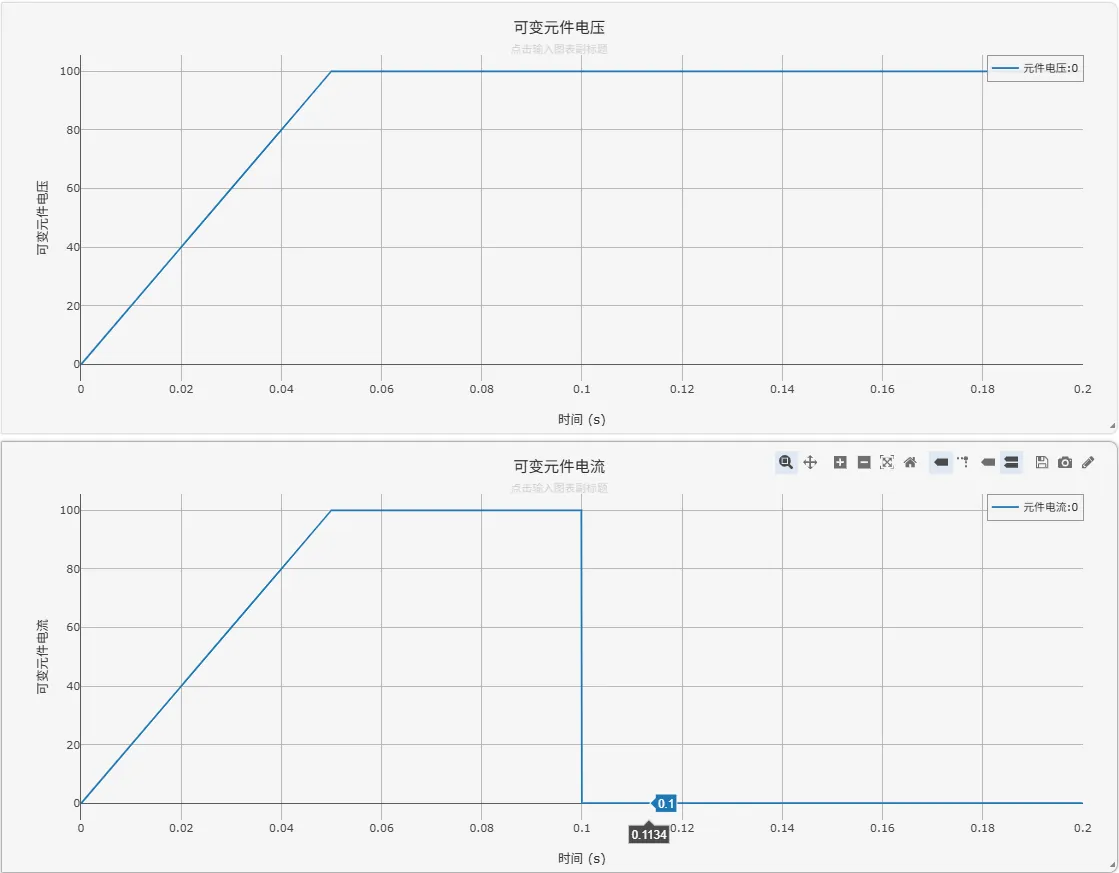

电磁暂态仿真结果

案例文件下载：可变电阻案例

可变电感

可变电感元件的使用方法如下：将元件类型 Type 设为 L，即可通过 L_var 虚拟引脚接入控制信号来调节电感值。需要注意的是，电感值需要大于 0 H。
例如，设置一个直流电压源（幅值 100kV，启动时间 0.05s）为电路供电，并采用一个正弦波（频率 100Hz，幅值 5~25，相角 0）控制可变电感。通过对比两组仿真结果，可以明确是否考虑 $dL/dt$ 的影响项的作用：

• 当是否考虑 $dL/dt$ 的影响设置为 No 时，即使用 $v = L * di/dt$，假设电感为线性电感，在电感变化时强行修改电感值。电磁暂态仿真结果显示，电感电流随时间逐渐增大。

• 当是否考虑 $dL/dt$ 的影响设置为 Yes 时，即使用 $v = dΨ/dt = d(Li)/dt$，假设电感为非线性电感，需保证磁链 $Ψ$ 不会突变。电磁暂态仿真结果显示，为了维持磁链 $Ψ$ 的连续性，当电感增大或减小时，电感电流 $i$ 必须急剧减小或增大。

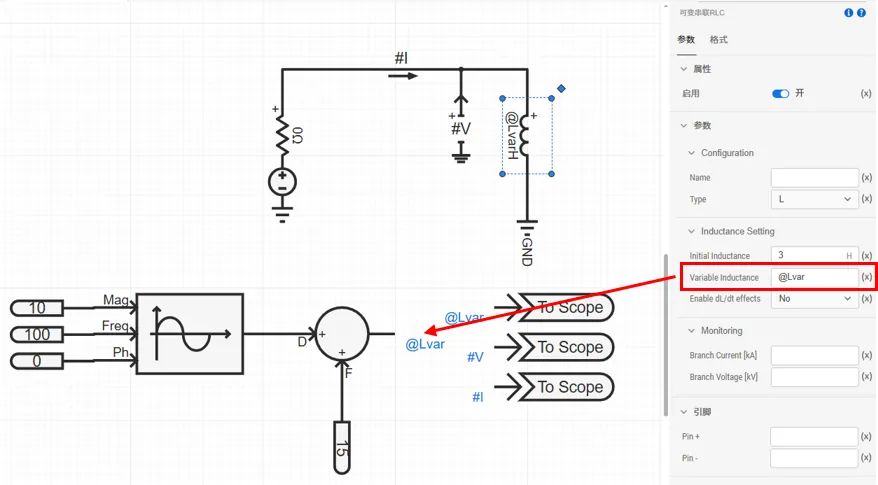

  使用正弦波发生器控制可变电感



  电磁暂态仿真结果（不考虑 dL/dt 影响）

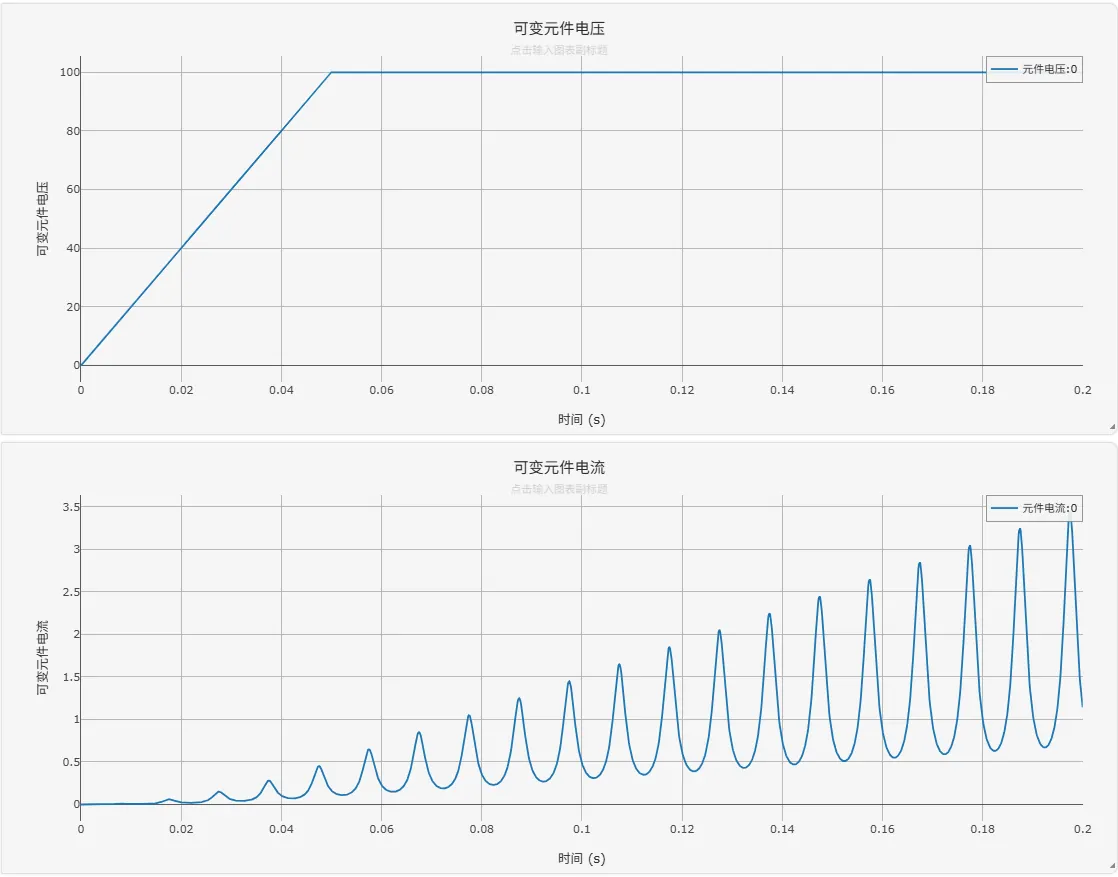

  电磁暂态仿真结果（考虑 dL/dt 影响）

案例文件下载：可变电感案例

可变电容

可变电容元件的使用方法如下：将元件类型 Type 设为 C，即可通过 C_var 虚拟引脚接入控制信号来调节电容值。需要注意的是，电容的单位为 μF，并且电容值需要大于 0 μF。例如，设置一个直流电流源（电流 1kA，启动时间 0.06s）为电路供电，并采用一个正弦波（频率 50Hz，幅值 5~25，相角 0）控制可变电容。通过对比两组仿真结果，可以明确是否考虑 $dC/dt$ 的影响项的作用：

• 当是否考虑 $dC/dt$ 的影响设置为 No 时，即使用 $i = C * du/dt$，假设电容为线性电容，在电容变化时强行修改电容值。电磁暂态仿真结果显示，电容电压随时间逐渐增大。

• 当是否考虑 $dC/dt$ 的影响设置为 Yes 时，即使用 $i = dq/dt = d(Cu)/dt$，假设电容为非线性电容，需保证电荷 $q$ 不会突变。电磁暂态仿真结果显示，为了维持电荷 $q$ 的连续性，当电容增大或减小时，电容电压 $u$ 必须急剧减小或增大。

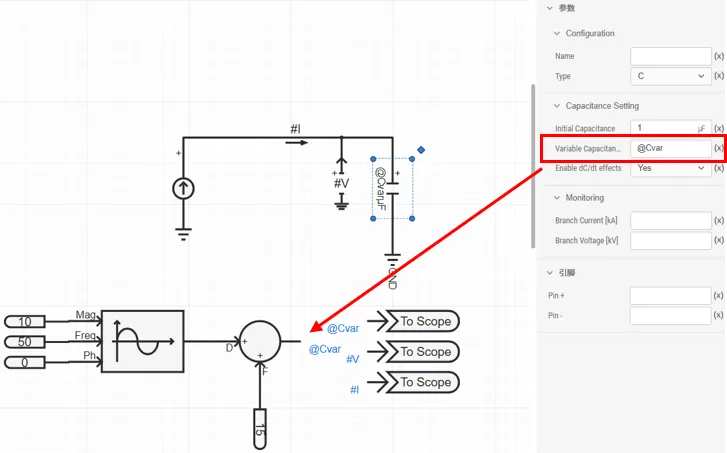

  使用正弦波发生器控制可变电容

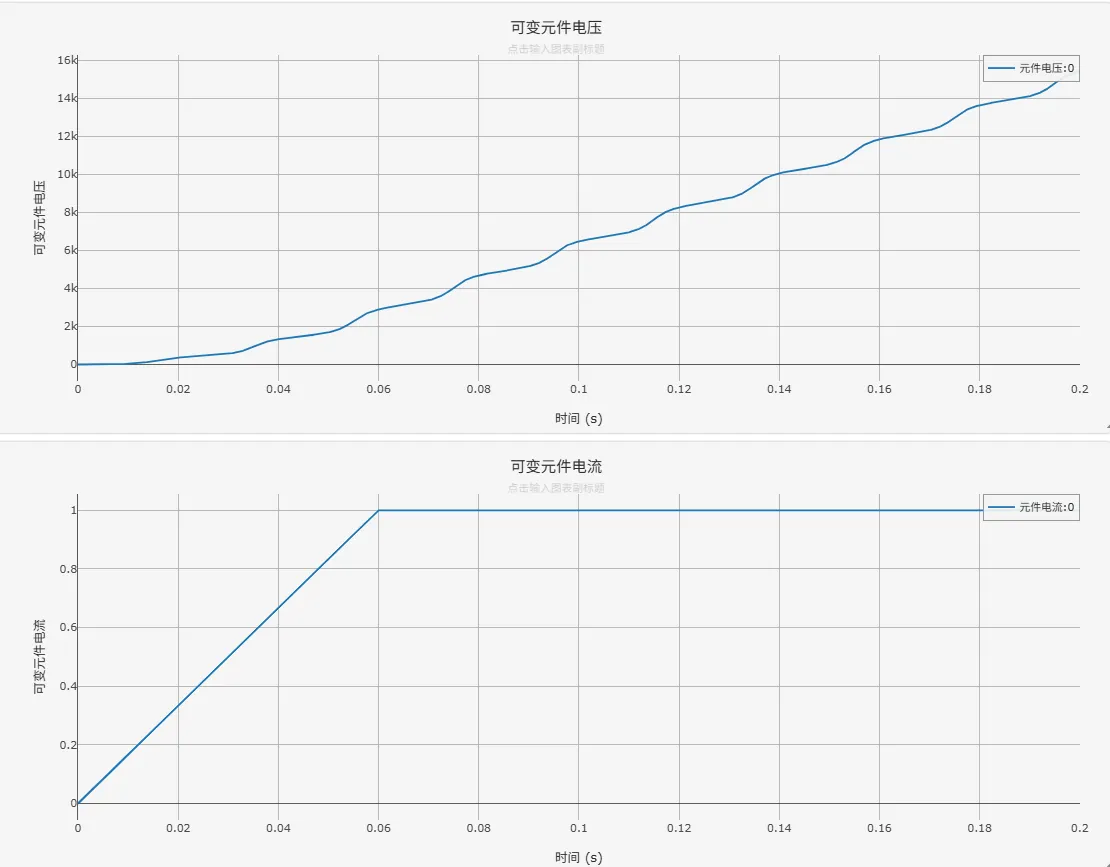

  电磁暂态仿真结果（不考虑 dC/dt 影响）

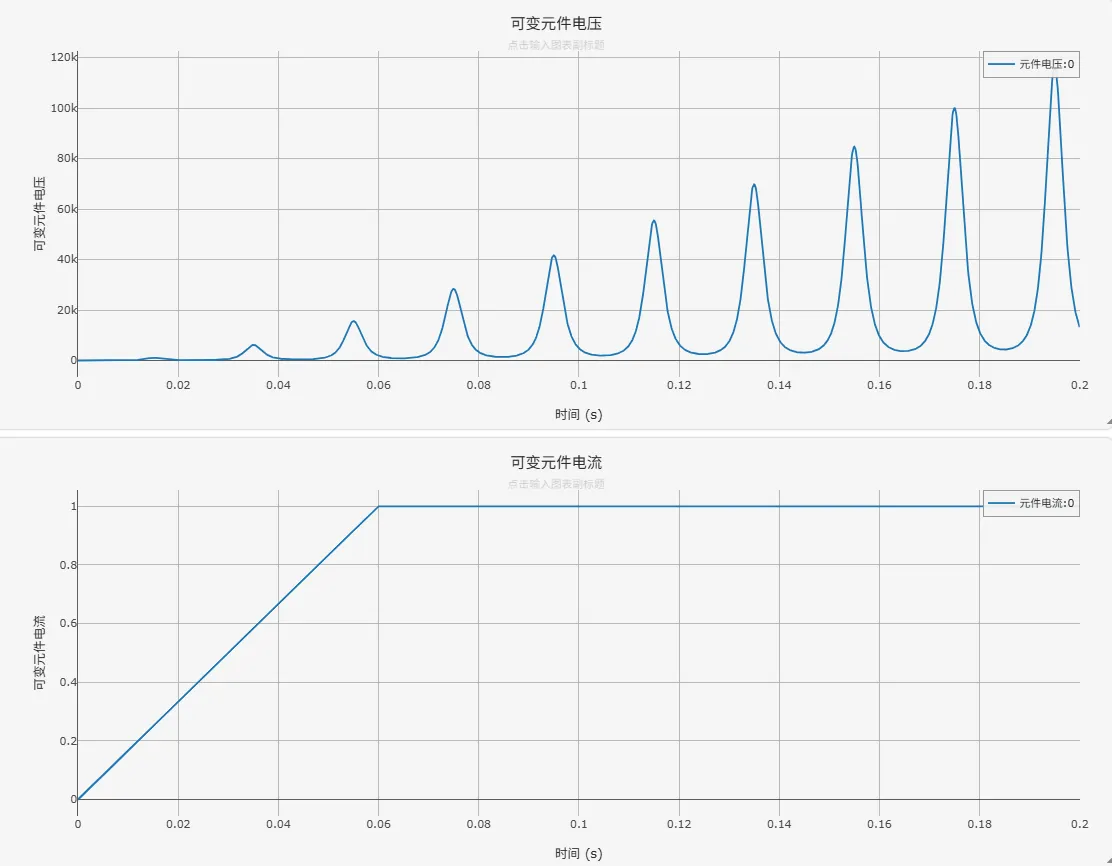

  电磁暂态仿真结果（考虑 dC/dt 影响）

案例文件下载：可变电容案例
