半桥模块
元件定义
该元件用于建模半桥电路模块（双向 DC/DC）。通过对 S1 或 S2 的开关信号置零，可将其配置为 BOOST 或 BUCK 电路。该 元件采用快速电磁暂态模型，可在保持与详细电磁暂态模型精度相当的同时，极大提升仿真效率，适用于大规模电力电子网络建模仿真。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
Configuration
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Name | Name | 文本 | 元件名称 此处输入半桥模块的名称 |
| IGBT On Resistance | RIon | 实数 [Ω] | IGBT导通电阻 |
| IGBT Off Resistance | RIoff | 实数 [Ω] | IGBT关断电阻 |
| Diode On Resistance | RDon | 实数 [Ω] | 二极管导通电阻 |
| Diode Off Resistance | RDoff | 实数 [Ω] | 二极管关断电阻 |
| DC Side Capacitance | C | 实数 [F] | 直流侧电容值 |
| Initial Capacitor Voltage | V0 | 实数 [kV] | 初始电容电压 |
Monitoring
Monitoring
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| IGBT Voltage Vector [kV] | VT | 虚拟引脚（输出） | IGBT电压向量 此处输入IGBT的电压向量量测信号的标签（2x1维），如 Vt |
| IGBT Current Vector [kA] | It | 虚拟引脚（输出） | IGBT电流向量 此处输入IGBT的电流向量量测信号的标签（2x1维），如 It |
| Diode Current Vector [kA] | Id | 虚拟引脚（输出） | 二极管电流向量 此处输入二极管的电流向量量测信号的标签（2x1维），如 Id |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| M | 0 | 电气 | 1 x 1 | 模块的桥臂中点接线端 |
| DC- | 1 | 电气 | 1 x 1 | 直流电容的负接线端 |
| DC+ | 2 | 电气 | 1 x 1 | 直流电容的正接线端 |
| GS | 3 | 输入 | 2 x 1 | 开关输入信号，按照开关1~2号依次排列 |
| KB | 4 | 输入 | 1 x 1 | 模块闭锁信号输入端，输入0则闭锁全部开关信号，输入非零则不闭锁 |
使用说明

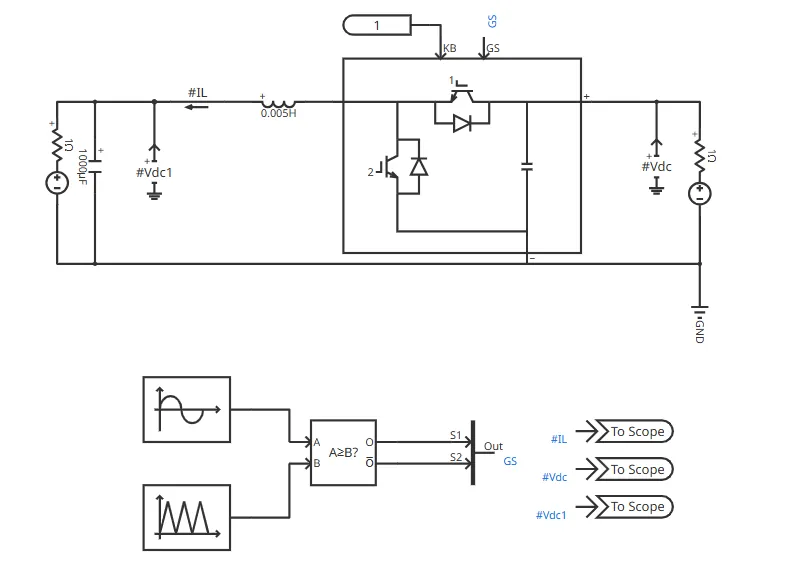

下图示出了半桥模块的单元测试算例，算例详见 双向 DC/DC 变流器。
