谐波电流源
元件定义
该元件用以建模一个固定频率、固定幅值的谐波电流注入源（单相或三相）。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
Configuration
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Name | Name | 文本 | 元件名称 此处输入谐波电流源的名称（可缺省） |
| Is This Source Grounded? | Grnd | 选择 | 电流源一端是否接地？ 选择 Yes 或 No 以使电流源负端接地或不接地 |
| Phase Number | Type | 选择 | 相数 选择电流源为单相或三相 |
| Harmonic Current Magnitude (RMS) | Im | 实数 [kA] | 谐波电流幅值 |
| Harmonic Function Type | Func | 选择 | 谐波电流函数类型 选择谐波电流为正弦表达式或余弦表达式 |
| Harmonic Current Frequency | Freq | 实数 [Hz] | 谐波电流频率 |
| Initial Phase Angle | InitPhase | 实数 [Deg] | 初始电流相位 电流源在时的相位 |
| Start-up Type | Init | 选择 | 启动方式 选择电流源启动发式为 Linear Ramp 或 Real Pole Ramp |
| Current Ramp Up Time | Tr | 实数 [s] | 启动时间 输入斜坡启动时间，仅当启动方式项为 LinearRamp 时生效 |
| Current Time Constant | Tconstant | 实数 [s] | 启动时间常数 输入极点时间常数，仅当启动方式项为 RealPoleRamp 时生效 |
| Injecting Delay | DelayTime | 实数 [s] | 谐波电流注入延迟时间 |
Monitoring
Monitoring
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Voltage [kV] | V | 虚拟引脚（输出） | 电流源端电压 此处输入电流源电压量测信号的标签，如 V |
| Source Current [kA] | I | 虚拟引脚（输出） | 电流源输出电流 此处输入电流源输出电流量测信号的标签，如 I |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| Pin - | 0 | 电气 | Type × 1 | 谐波电流源的负端（参考方向），仅当电流源非接地时有效 |
| Pin + | 1 | 电气 | Type × 1 | 谐波电流源的正端（参考方向） |
案例
本案例演示了如何在 SimStudio 中构建一个简单的交流系统，并通过谐波电流源元件注入特定次数的谐波电流，观察系统中电压、电流的波形变化及谐波分布情况。通过此案例，用户可以学习谐波电流源的基本使用方法。

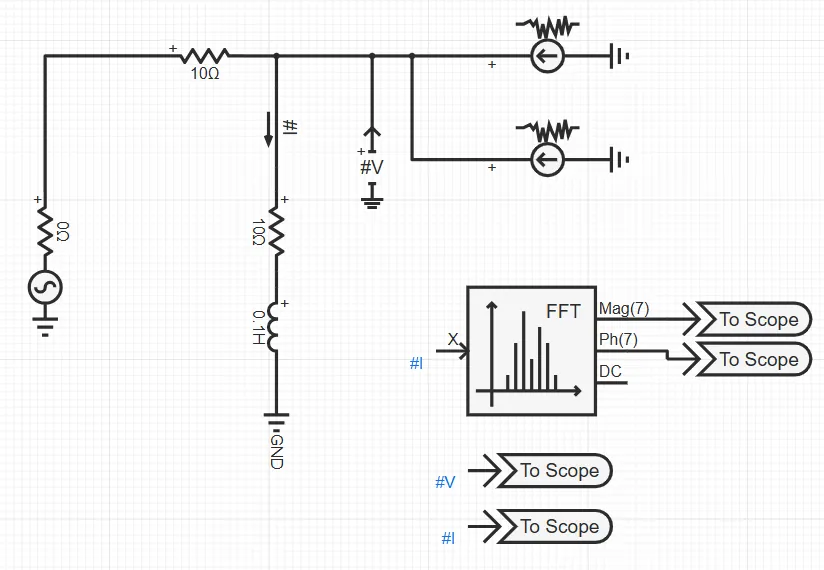

系统的拓扑如下图，在一个简单单相交流系统的基础上，添加了两个谐波电流源，用以模拟第 3 次（150 Hz，基频为 50 Hz）和第 5 次（250 Hz）谐波电流注入。使用电压表和电流表测量支路电压和支路电流，采用傅里叶变换（FFT）元件分析支路电流中的谐波成分。
设置参数
-
点击单相交流电压源，设置相电压有效值为 110kV，函数类型为 Cosine，频率为 50Hz，启动时间为 0.06s。
-
分别点击电阻与电感元件，设置电阻值为 10Ω，电感值为 0.1H。
-
点击谐波电流源 1，设置谐波电流源 1 的谐波电流幅值为 2kA，函数类型为 Cosine，频率为 150Hz，启动时间为 0.06s，谐波电流注入延迟时间为 0s。
-
点击谐波电流源 2，设置谐波电流源 2 的谐波电流幅值为 1kA，函数类型为 Cosine，频率为 250Hz，启动时间为 0.06s，谐波电流注入延迟时间为 0s。
-
点击傅里叶变换元件，设置谐波数量为 7，频率基值为 50Hz，幅值输出为 Peak，相位输出单位为 Deg，引脚 X 填写 #I。

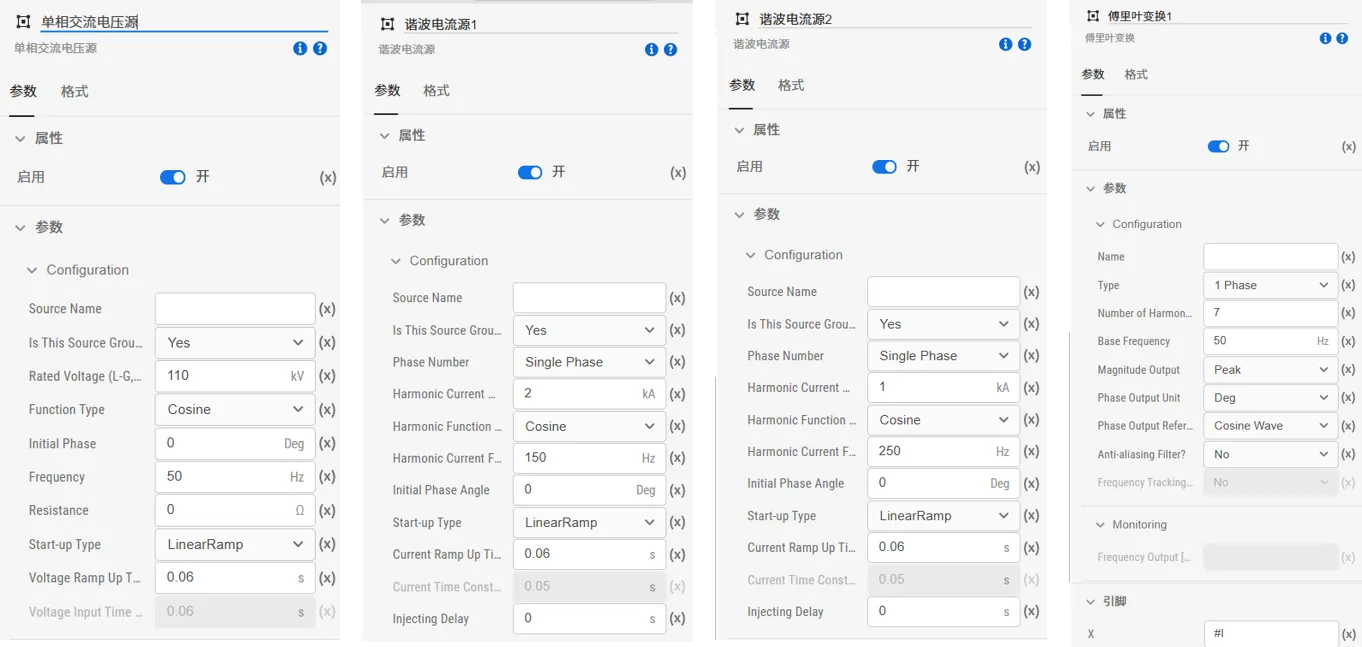

元件参数设置
添加量测元件
- 在左侧模型栏中点击量测选择电压表和电流表元件拖拽至工作空间，按照上述的系统拓扑图进行连接。填写该电压表测得电压信号的名称为 #V，电流表测得电流信号的名称为 #I。
添加输出通道
- 在左侧模型栏中点击输出选择输出通道元件拖拽至工作空间，其中两个输出通道元件分别连接到傅里叶变换元件的 Mag 和 Ph 引脚，设置通道数量
Dim为 7；另外两个输出通道元件的输入端口Input分别填写 #V 和 #I，通道数量Dim为 1。
仿真运行
-

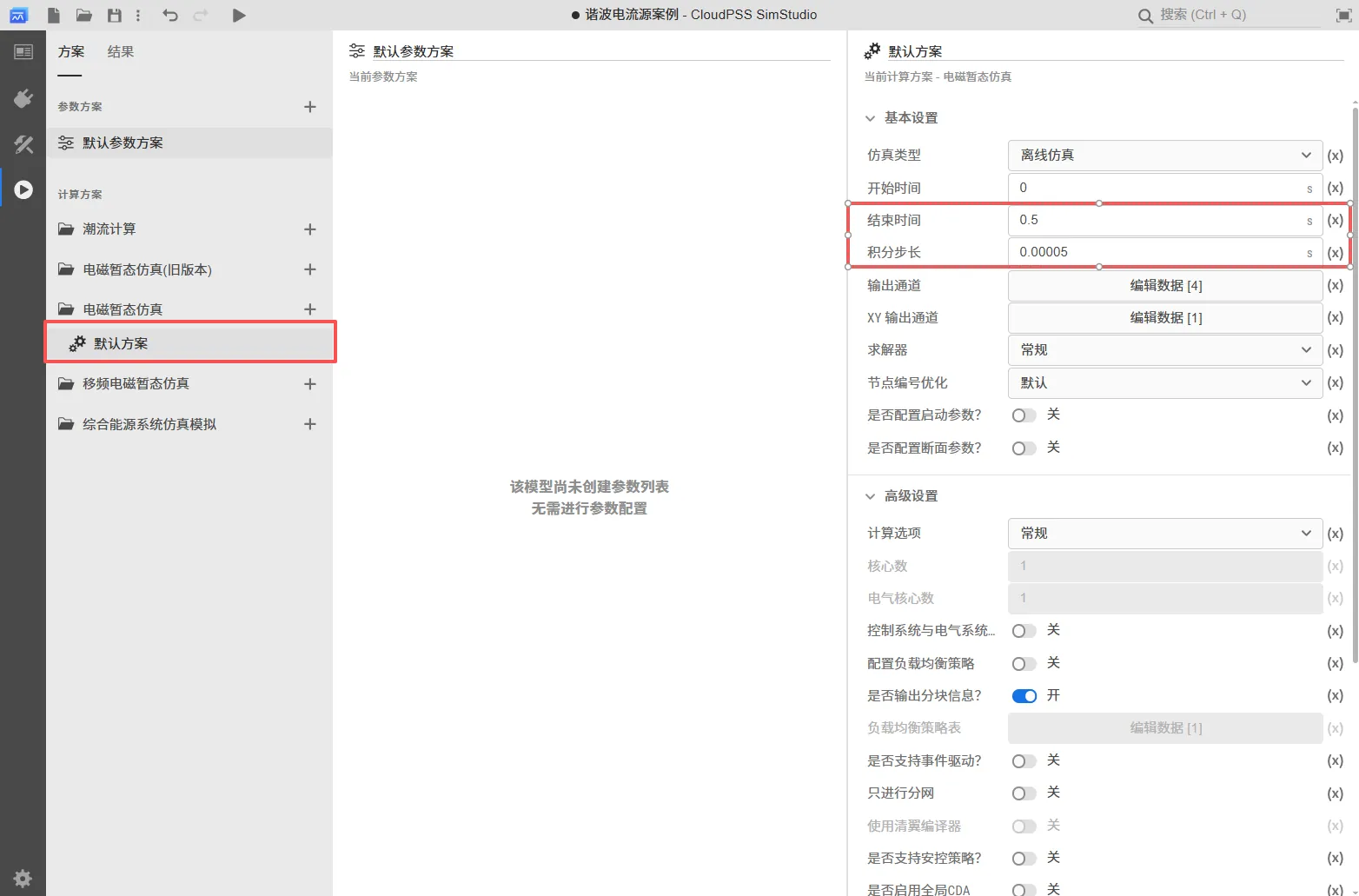

点击左侧运行标签页，分别配置仿真的参数方案和计算方案。采用平台预置参数方案，无需对其进行配置，在计算方案中选择电磁暂态仿真方案设置仿真结束时间为 0.5s，积分步长为 0.00005s，如下图所示：
电磁暂态仿真方案设置 -

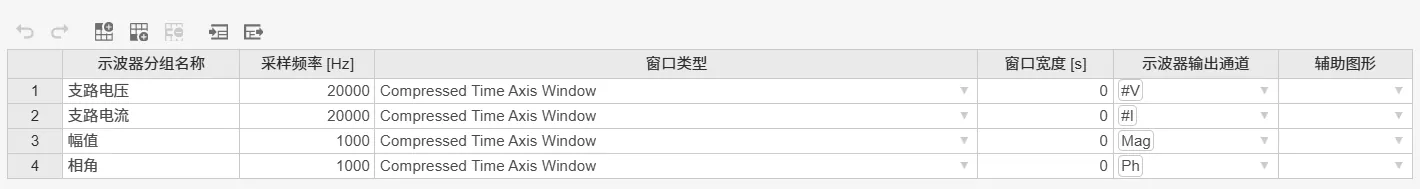

点击输出通道 - 编辑数据，配置示波器输出通道如下图所示：
示波器输出通道设置 -
点击启动任务开始仿真，运行仿真后，从支路电压和支路电流波形可观察到明显的畸变，包含基波、3 次和 5 次谐波特征。查看傅里叶变换元件输出的幅值与相位，可以看出 3 次(150Hz)和 5 次(250Hz)谐波分量的存在。

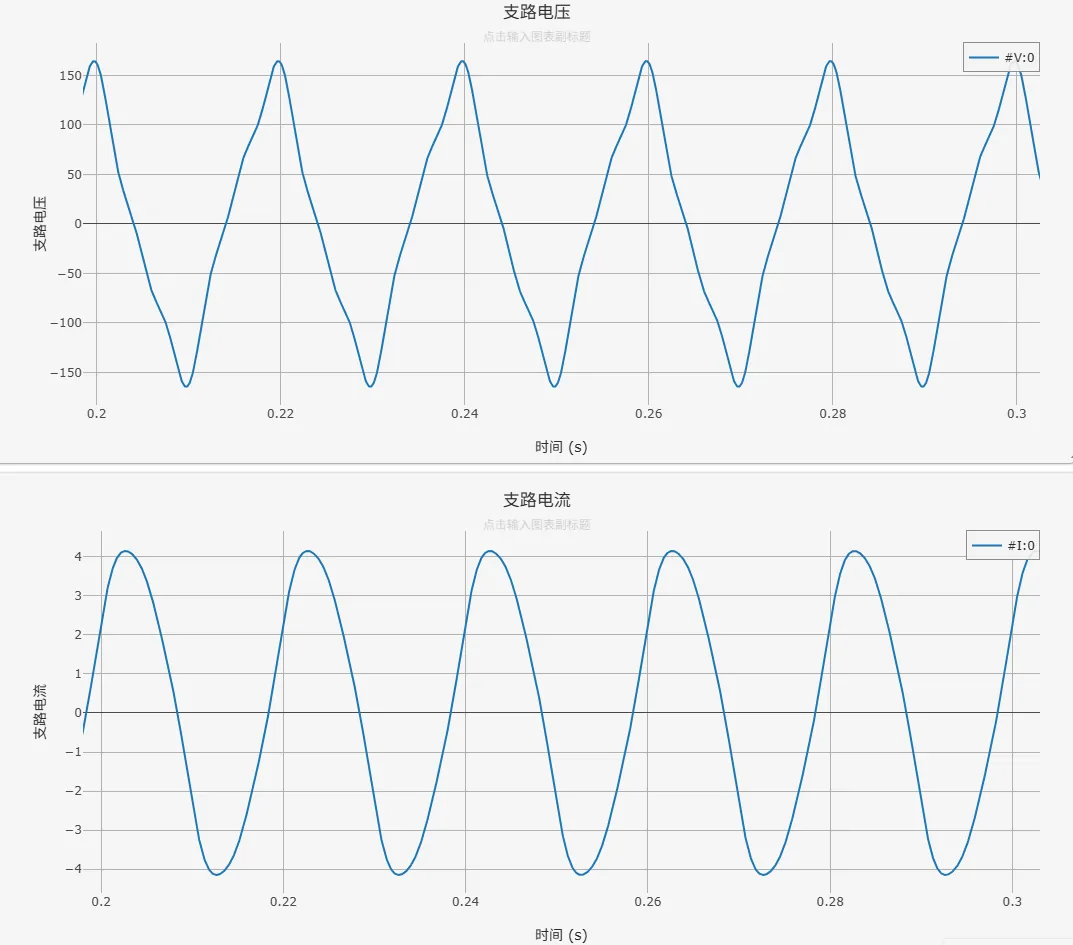

支路电压和支路电流

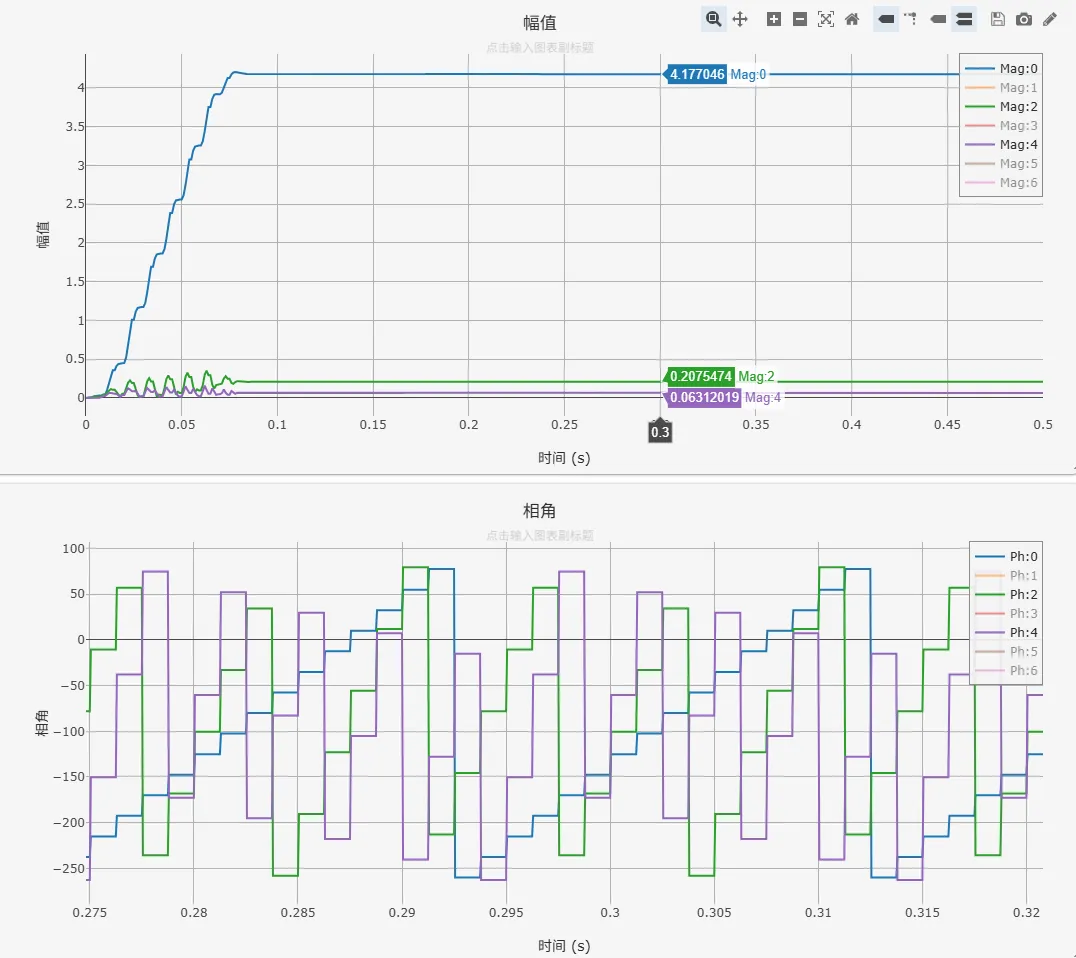

支路电流各分量的幅值与相位
案例文件下载：谐波电流源案例
