受控交流电压源(VF)

元件定义

该元件用以建模幅值、频率可控的单相或三相交流电压源。

元件说明

属性

CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。

参数

Configuration

Configuration

参数名	键名	类型 [单位]	描述
Source Name	Name	文本	元件名称 此处输入受控电压源的名称（可缺省）
Is This Source Grounded?	Grnd	选择	电压源是否接地？ 选择 Yes 或 No 以使电压源负端接地或不接地
No. of Phases	Dim	选择	电压源相数 选择电压源为单相或三相
Function Type	Func	选择	函数类型 选择电压源为正弦表达式或余弦表达式
Initial Frequency	f	实数 [Hz]	初始频率 电压源的初始频率
Initial Phase	Ph	实数 [Deg]	初始电压相位 电压源在$t=0$时的相位
Resistance	R	实数 [Ω]	内阻
Start-up Type	Init	选择	启动方式 选择电压源启动发式为 Linear Ramp 或 Real Pole Ramp
Voltage Ramp Up Time	Tramp	实数 [s]	启动时间 输入斜坡启动时间，仅当启动方式项为 LinearRamp 时生效
Voltage Input Time Constant	Tconstant	实数 [s]	启动时间常数 输入极点时间常数，仅当启动方式项为 RealPoleRamp 时生效

Monitoring

Monitoring

参数名	键名	类型 [单位]	描述
Source Voltage [kV]	V	虚拟引脚（输出）	电压源端电压 此处输入电压源电压量测信号的标签，如 V
Source Current [kA]	I	虚拟引脚（输出）	电压源输出电流 此处输入电压源输出电流量测信号的标签，如 I

Monitoring

Monitoring

参数名	键名	类型 [单位]	描述
3 Phase Source Voltage Vector [kV]	V3p	虚拟引脚（输出）	电压源端电压 此处输入电压源电压量测信号的标签(3×1维)，如 Vabc。仅当电压源相数为 Three Phase 时有效
3 Phase Source Current Vector [kA]	I3p	虚拟引脚（输出）	电压源输出电流 此处输入电压源电流量测信号的标签(3×1维)，如 Iabc。仅当电压源相数为 Three Phase 时有效
RMS Source Voltage [kV]	Vrms	虚拟引脚（输出）	电压源电压均方根值 此处输入电压源电压有效值量测信号的标签(3×1维)，如 Vrms。仅当电压源相数为 Three Phase 时有效
RMS Source Current [kA]	Irms	虚拟引脚（输出）	电压源电流均方根值 此处输入电压源电流有效值量测信号的标签(3×1维)，如 Irms。仅当电压源相数为 Three Phase 时有效
Active Power [MW]	P	虚拟引脚（输出）	有功功率 此处输入电压源有功功率量测信号的标签(1×1维)，如 P。仅当电压源相数为 Three Phase 时有效
Reactive Power [MVar]	Q	虚拟引脚（输出）	无功功率 此处输入电压源无功功率量测信号的标签(1×1维)，如 Q。仅当电压源相数为 Three Phase 时有效

引脚

引脚名	键名	类型	维度	描述
Pin -	0	电气	2*Dim+1 x 1	电压源的负端（参考方向），仅当电压源非接地时有效
Pin +	1	电气	2*Dim+1 x 1	电压源的正端（参考方向）
Voltage [kV, L-G, Pk]	2	输入	1 x 1	电压幅值控制输入端
Frequency [Hz]	3	输入	1 x 1	电压频率控制输入端

使用说明

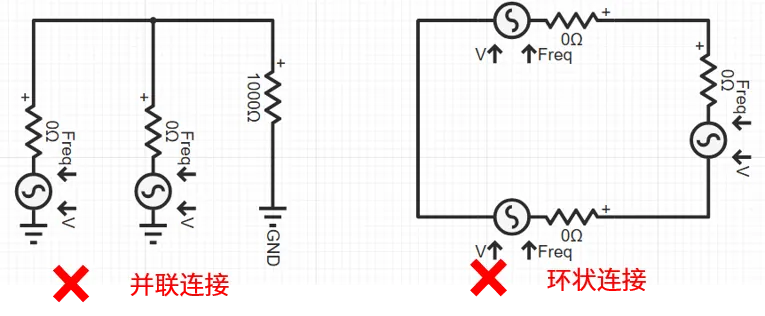

若电压源的内阻为 0，CloudPSS 会自动选择为理想电压源模型。但多个理想电压源不能并联或成环状连接（违背基尔霍夫回路电压定律）。
