受控交流电压源(VP)

元件定义

该元件用以建模幅值、相位可控的单相或三相交流电压源。

元件说明

属性

CloudPSS 元件包含统一的属性选项,其配置方法详见 参数卡 页面。

参数

Configuration

Configuration

参数名键名类型 [单位]描述
Source NameName文本元件名称
此处输入受控电压源的名称(可缺省)
Is This Source Grounded?Grnd选择电压源是否接地?
选择 YesNo 以使电压源负端接地或不接地
No. of PhasesDim选择电压源相数
选择电压源为单相或三相
Function TypeFunc选择函数类型
选择电压源为正弦表达式或余弦表达式
Frequencyf实数 [Hz]频率
ResistanceR实数 [Ω]内阻
Start-up TypeInit选择启动方式
选择电压源启动发式为 Linear RampReal Pole Ramp
Voltage Ramp Up TimeTramp实数 [s]启动时间
输入斜坡启动时间,仅当启动方式项为 LinearRamp 时生效
Voltage Input Time ConstantTconstant实数 [s]启动时间常数
输入极点时间常数,仅当启动方式项为 RealPoleRamp 时生效

Monitoring

Monitoring

参数名键名类型 [单位]描述
Source Voltage [kV]V虚拟引脚(输出)电压源端电压
此处输入电压源电压量测信号的标签,如 V
Source Current [kA]I虚拟引脚(输出)电压源输出电流
此处输入电压源输出电流量测信号的标签,如 I

Monitoring

Monitoring

参数名键名类型 [单位]描述
3 Phase Source Voltage Vector [kV]V3p虚拟引脚(输出)电压源端电压
此处输入电压源电压量测信号的标签(3×1维),如 Vabc。仅当电压源相数Three Phase 时有效
3 Phase Source Current Vector [kA]I3p虚拟引脚(输出)电压源输出电流
此处输入电压源电流量测信号的标签(3×1维),如 Iabc。仅当电压源相数Three Phase 时有效
RMS Source Voltage [kV]Vrms虚拟引脚(输出)电压源电压均方根值
此处输入电压源电压有效值量测信号的标签(3×1维),如 Vrms。仅当电压源相数Three Phase 时有效
RMS Source Current [kA]Irms虚拟引脚(输出)电压源电流均方根值
此处输入电压源电流有效值量测信号的标签(3×1维),如 Irms。仅当电压源相数Three Phase 时有效
Active Power [MW]P虚拟引脚(输出)有功功率
此处输入电压源有功功率量测信号的标签(1×1维),如 P。仅当电压源相数Three Phase 时有效
Reactive Power [MVar]Q虚拟引脚(输出)无功功率
此处输入电压源无功功率量测信号的标签(1×1维),如 Q。仅当电压源相数Three Phase 时有效

引脚

引脚名键名类型维度描述
Pin -0电气2*Dim+1 x 1电压源的负端(参考方向),仅当电压源非接地时有效
Pin +1电气2*Dim+1 x 1电压源的正端(参考方向)
Voltage [kV, L-G, Pk]2输入1 x 1电压幅值控制输入端
Phase [Deg]3输入1 x 1电压相位控制输入端

使用说明

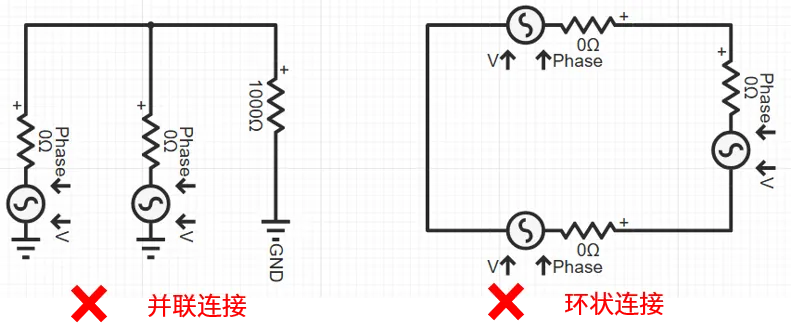

若电压源的内阻为 0,CloudPSS 会自动选择为理想电压源模型。但多个理想电压源不能并联或成环状连接(违背基尔霍夫回路电压定律)。
