受控电压源
元件定义
该元件用以建模受控电压源。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
Configuration
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Name | Name | 文本 | 电压源名称 此处输入受控电压源的名称（可缺省） |
| Is This Source Grounded? | Grnd | 选择 | 电压源一端是否接地？ 选择 Yes 或 No 以使电压源负端接地或不接地 |
| Resistance | R | 实数 [Ω] | 电压源内阻值 |
Monitoring
Monitoring
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Voltage [kV] | V | 虚拟引脚（输出） | 电压源端电压 此处输入电压源电压量测信号的标签，如 V |
| Source Current [kA] | I | 虚拟引脚（输出） | 电压源电流 此处输入电压源输出电流量测信号的标签，如 I |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| Pin - | 0 | 电气 | 1 x 1 | 电压源的负端（参考方向），仅当电压源非接地时有效 |
| Pin + | 1 | 电气 | 1 x 1 | 电压源的正端（参考方向） |
| Ctrl | 2 | 输入 | 1 x 1 | 受控输入端，该端口输入为1时，对应输出电压为1V |
使用说明

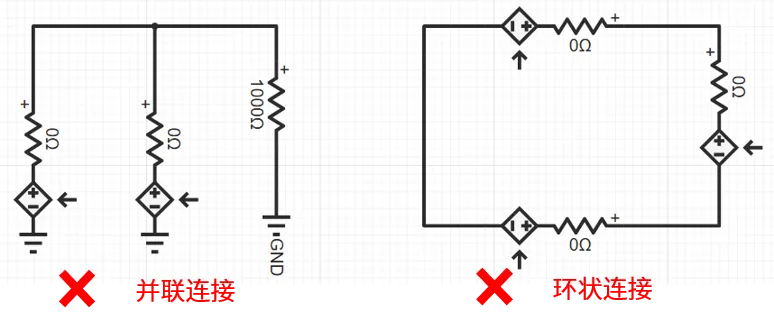

若电压源的内阻为 0，CloudPSS 会自动选择为理想电压源模型。但多个理想电压源不能并联或成环状连接（违背基尔霍夫回路电压定律）。
