直流电压源
元件定义
该元件用以建模直流电压源。
元件说明
属性
CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。
参数
Configuration
Configuration
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Name | Name | 文本 | 元件名称 此处输入直流电压源的名称（可缺省） |
| Is This Source Grounded? | Grnd | 选择 | 电压源一端是否接地？ 选择 Yes 或 No 以使电压源负端接地或不接地 |
| Rated Voltage Magnitude | Vm | 实数 [kV] | 输出电压幅值 |
| Resistance | R | 实数 [Ω] | 内阻 电压源额定内阻 |
| Start-up Type | Init | 选择 | 启动方式 选择电压源启动发式为 Linear Ramp 或 Real Pole Ramp |
| Voltage Ramp Up Time | Tr | 实数 [s] | 启动时间 输入斜坡启动时间，仅当启动方式项为 LinearRamp 时生效 |
| Voltage Time Constant | Tconstant | 实数 [s] | 启动时间常数 输入极点时间常数，仅当启动方式项为 RealPoleRamp 时生效 |
Fault Setting
Fault Setting
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Is This a Fault Source ? | Fault | 选择 | 是否为故障电压源 选择 Yes 或 No 以选择是否为故障电压源 |
| Fault Start Time | Tfs | 实数 [s] | 故障开始时间 故障开始的时间，仅当是否为故障电源项选择 Yes 时有效 |
| Fault End Time | Tfe | 实数 [s] | 故障结束时间 故障结束的时间，仅当是否为故障电源项选择 Yes 时有效 |
| Drop Ratio | Dr | 实数 [p.u.] | 故障电压降 故障期间电压的标幺值，仅当是否为故障电源项选择 Yes 时有效 |
Monitoring
Monitoring
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| Source Voltage [kV] | V | 虚拟引脚（输出） | 电压源端电压 此处输入电压源电压量测信号的标签，如 V |
| Source Current [kA] | I | 虚拟引脚（输出） | 电压源输出电流 此处输入电压源输出电流量测信号的标签，如 I |
引脚
| 引脚名 | 键名 | 类型 | 维度 | 描述 |
|---|---|---|---|---|
| Pin - | 0 | 电气 | 1 x 1 | 电压源的负端（参考方向），仅当电压源非接地时有效 |
| Pin + | 1 | 电气 | 1 x 1 | 电压源的正端（参考方向） |
使用说明

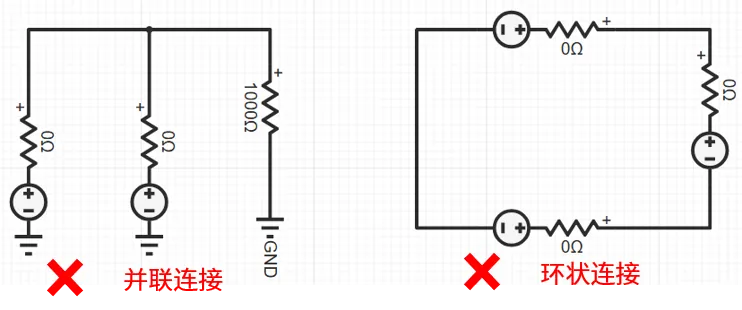

若电压源的内阻为 0，CloudPSS 会自动选择为理想电压源模型。但多 个理想电压源不能并联或成环状连接（违背基尔霍夫回路电压定律）。
