综合负荷模型

元件定义

该元件用以建模综合负荷模型。

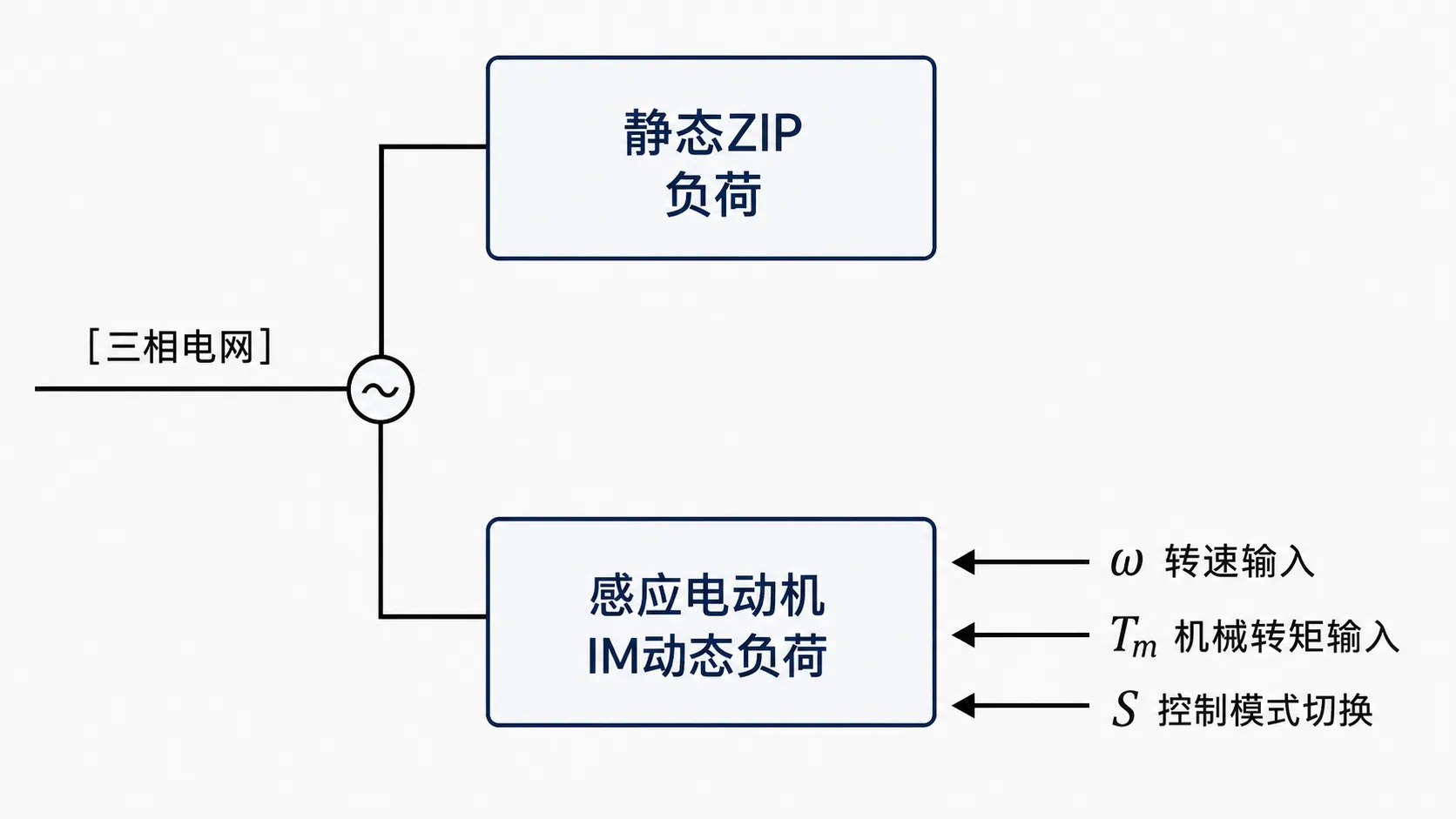

元件说明

属性

CloudPSS 元件包含统一的属性选项，其配置方法详见 参数卡 页面。

参数

Configuration

Configuration

参数名	键名	类型 [单位]	描述
Name	Name	文本	元件名称 此处输入综合负荷模型名称，可缺省
Rated Power	Smva	实数 [MVA]	系统额定容量
Rated Stator Voltage (L-L, RMS)	V	实数 [kV]	额定线电压有效值
Base Operation Frequency	freq	实数 [Hz]	额定频率
Stator Neutral Resistance	Rneut	实数 [Ω]	定子中性点电阻
Model Type	Model	选择	负荷模型类型 选择负荷模型类型为 'Static Load Only' 或 'Induction Motor & Static Load'

Load Data

Load Data

参数名	键名	类型 [单位]	描述
Active Power	P0	实数 [MW]	综合负荷消耗的有功功率
Initial Reactive Power	Q0	实数 [MVar]	综合负荷消耗的感性无功功率
Dynamic Load Ratio	Pper	实数	动态负荷的有功功率占综合负荷总有功功率的比值
Ap (Static Load Parameter)	ApL	实数	有功-电压静特性参数， Ap+Bp+Cp=1
Aq (Static Load Parameter)	AqL	实数	无功-电压静特性参数， Aq+Bq+Cq=1
Bp (Static Load Parameter)	BpL	实数	有功-电压静特性参数， Ap+Bp+Cp=1
Bq (Static Load Parameter)	BqL	实数	无功-电压静特性参数， Aq+Bq+Cq=1
Voltage Index for P	NP	实数	有功功率-电压指数 有功功率-电压指数$NP$
Voltage Index for Q	NQ	实数	无功功率-电压指数 无功功率-电压指数$NQ$
Freq Index for P	KPF	实数	有功功率-频率系数 有功功率-频率系数$K_{PF}$
Freq Index for Q	KQF	实数	无功功率-频率系数 无功功率-频率系数$K_{QF}$

Induction Motor Data

Induction Motor Data

参数名	键名	类型 [单位]	描述
Magnetizing Parameter Format	XmType	选择	选择输入激磁电抗Xm或定子开路转子回路时间常数Tdol'
Stator Resistance	Rspu	实数 [p.u.]	定子绕组电阻
Rotor Resistance	Rrpu	实数 [p.u.]	转子绕组电阻
Stator Leakage Reactance	Xlspu	实数 [p.u.]	定子绕组漏电抗
Rotor Leakage Reactance	Xlrpu	实数 [p.u.]	转子绕组漏电抗
Magnetizing Reactance	Xmdpu	实数 [p.u.]	励磁电抗（Xmd）
Stator Open-Curcuit Time Constant	Tdop	实数 [s]	定子开路时间常数

Rotor Equation

Rotor Equation

参数名	键名	类型 [单位]	描述
Mechanical Torque Type	TmType	选择	机械转矩计算模型选择 选择自动计算的机械转矩计算模型，分为 Tm=KL(α+(1-α)(1-s)^p) 与 Tm=Tm(Aω^2+Bω+C) 两种模型
Inertia Constant	Tj	实数 [s]	惯性时间常数 此处应填写惯性时间常数 $T_J=2H$，其中$H$为惯性常数（北美和欧洲参数形式）
α (Type-1 parameter)	Ka	实数	与转速无关的阻力矩系数, Tm=KL(α+(1-α)(1-s)^p)
p (Type-1 parameter)	Kp	实数	与转速有关的阻力矩方次, Tm=KL(α+(1-α)(1-s)^p)
A (Type-5 parameter)	A	实数	阻力矩与转速平方相关的比例系数, Tm=Tm(Aω^2+Bω+C)
B (Type-5 parameter)	B	实数	阻力矩与转速相关的比例系数, Tm=Tm(Aω^2+Bω+C)

Initial Condition

Initial Condition

参数名	键名	类型 [单位]	描述
Initial Parameter Format	ParamType	选择	异步电机初始参数输入类型 选择异步电机初始参数输入类型，分为 None (Motor Rated Power = System Based Power) ，Input Initial Slip s0 (Type-1) 以及 Input Initial Load Factor Mlf (Type-5) 三种方式
Initial Voltage Magnitude	V_mag	实数 [p.u.]	潮流稳态相电压标幺值 初始电压幅值，可以由潮流程序修改，与其相连的母线电压一致。
Initial Slip s₀	s0	实数	初始滑差 s₀
Initial Load Factor Mlf	Mlf	实数	初始负载率

Monitoring

Monitoring

参数名	键名	类型 [单位]	描述
3 Phase Load Current Vector [kA]	Is	虚拟引脚（输出）	综合负荷三相线电流 此处输入综合负荷三相线电流量测信号的标签（1x1维），如 Is
RMS Load Current [p.u.]	Isrms	虚拟引脚（输出）	综合负荷三相线电流有效值 此处输入综合负荷三相线电流有效值量测信号的标签（1x1维），如 Isrms
RMS Stator Voltage [p.u.]	Vsrms	虚拟引脚（输出）	定子端三相电压有效值 此处输入定子端三相电压有效值量测信号的标签（1x1维），如 Vsrms
Active Power [MW]	P	虚拟引脚（输出）	定子侧有功功率 此处输入定子端输出有功功率信号量测信号的标签（1x1维），如 P
Reactive Power [MVar]	Q	虚拟引脚（输出）	定子侧无功功率 此处输入定子端输出无功功率信号量测信号的标签（1x1维），如 Q

Monitoring (Induction Motor)

Monitoring (Induction Motor)

参数名	键名	类型 [单位]	描述
3 Phase Stator Current [kA]	IsIM	虚拟引脚（输出）	定子端三相线电流 此处输入定子端三相线电流量测信号的标签（1x1维），如 IsIM
RMS Stator Current [p.u.]	IsrmsIM	虚拟引脚（输出）	定子端三相线电流有效值 此处输入定子端三相线电流有效值量测信号的标签（1x1维），如 IsrmsIM
3 Phase Rotor Current [kA]	Ir	虚拟引脚（输出）	转子端三相线电流 此处输入转子端三相线电流量测信号的标签（1x1维），如 Ir
Mechanical Speed [p.u.]	wr	虚拟引脚（输出）	转子机械转速 此处输入转子机械转速量测信号的标签（1x1维），如 wr
Motor Slip s [p.u.]	so	虚拟引脚（输出）	转子转差率s 此处输入转子转差率s量测信号的标签（1x1维），如 so
Rotor Position [Rad]	theta	虚拟引脚（输出）	转子角位置 此处输入转子角位置量测信号的标签（1x1维），如 theta
Electrical Torque [p.u.]	Te	虚拟引脚（输出）	电磁转矩 此处输入电磁转矩量测信号的标签（1x1维），如 Te
Mechanical Torque [p.u.]	Tm	虚拟引脚（输出）	机械转矩 此处输入机械转矩信号量测信号的标签（1x1维），如 Tm
Mechanical Speed (Initialization) [p.u.]	wr0	虚拟引脚（输出）	稳态启动的转子机械转速（可用于感应电机初始化） 此处输入稳态启动的转子机械转速量测信号的标签（1x1维），如 wr0
Mechanical Torque (Initialization) [p.u.]	Tm0	虚拟引脚（输出）	根据公式计算的PSASP模型机械转矩（可用于感应电机Tm的输入） 此处输入机械转矩量测信号的标签（1x1维），如 Tm0
Motor Rated Power Sb [MVA]	Sbo	虚拟引脚（输出）	感应电机额定容量（可经由初始转差或负荷率计算） 此处输入感应电机额定容量量测信号的标签（1x1维），如 Sbo
Active Power (Induction Motor) [MW]	PIMo	虚拟引脚（输出）	感应电机定子侧有功功率 此处输入感应电机定子侧有功功率信号量测信号的标签（1x1维），如 PIMo
Reactive Power (Induction Motor) [MW]	QIMo	虚拟引脚（输出）	感应电机定子侧无功功率 此处输入感应电机定子侧无功功率信号量测信号的标签（1x1维），如 QIMo

引脚

引脚名	键名	类型	维度	描述
Stator Port	0	电气	3 x 1	定子端引脚（单线图）
Input Speed	1	输入	1 x 1	转速信号输入引脚，转速控制模式
Control Switch Signal	2	输入	1 x 1	切换控制模式，0为转速控制，1为转矩控制
Input Torque	3	输入	1 x 1	转矩信号输入引脚，转矩控制模式
