运行结果

本文档介绍 EMTLab 的运行结果页功能，包括运行快照、结果管理、日志信息查看及数据结果图形操作。

功能定义

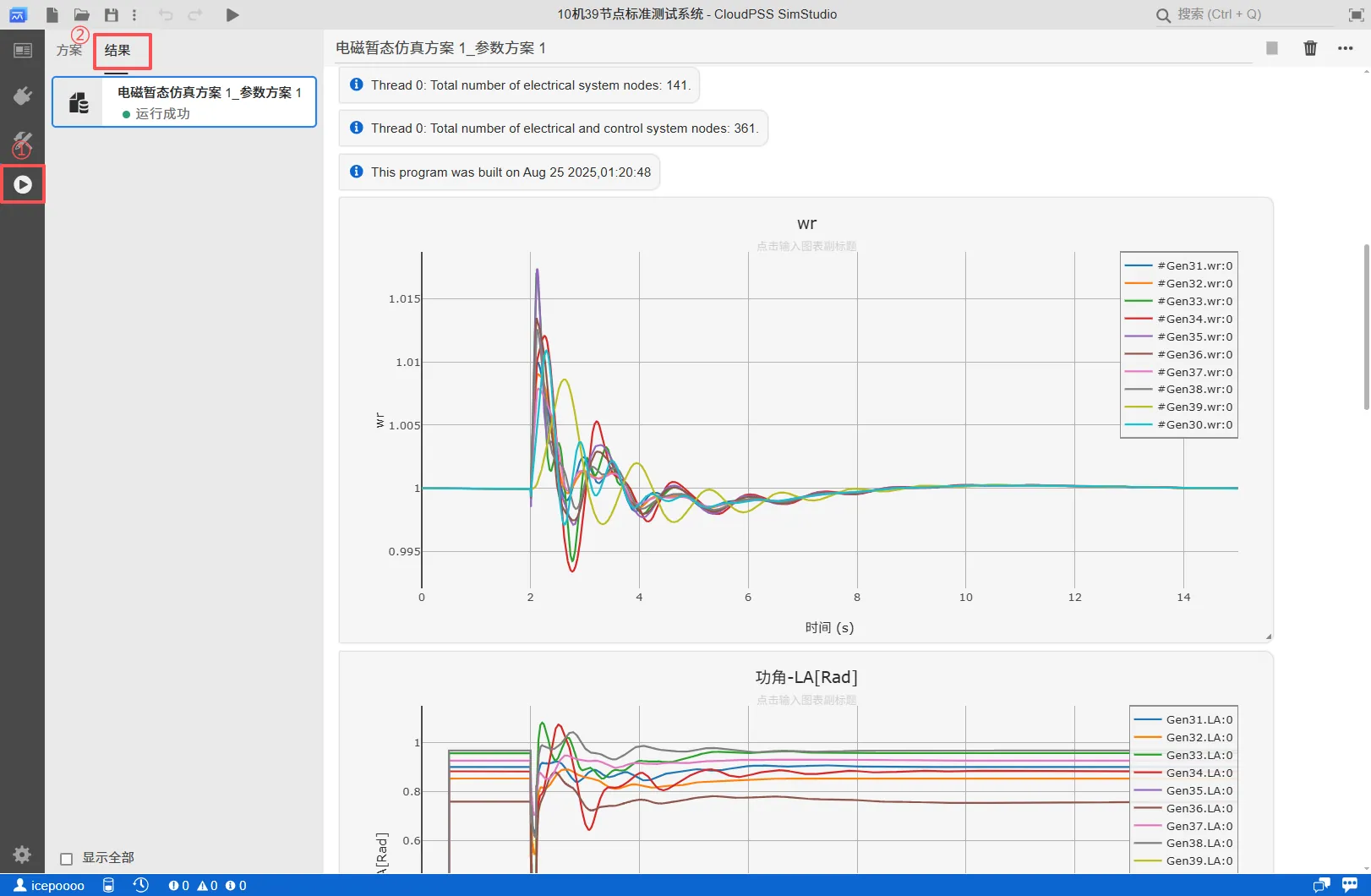

在 SimStudio 运行标签页，点击左边栏顶部的结果标签可切换至运行结果页，运行结果页用于查看仿真任务的执行状态、日志信息和数据结果，并支持运行快照管理与结果导出。

功能说明

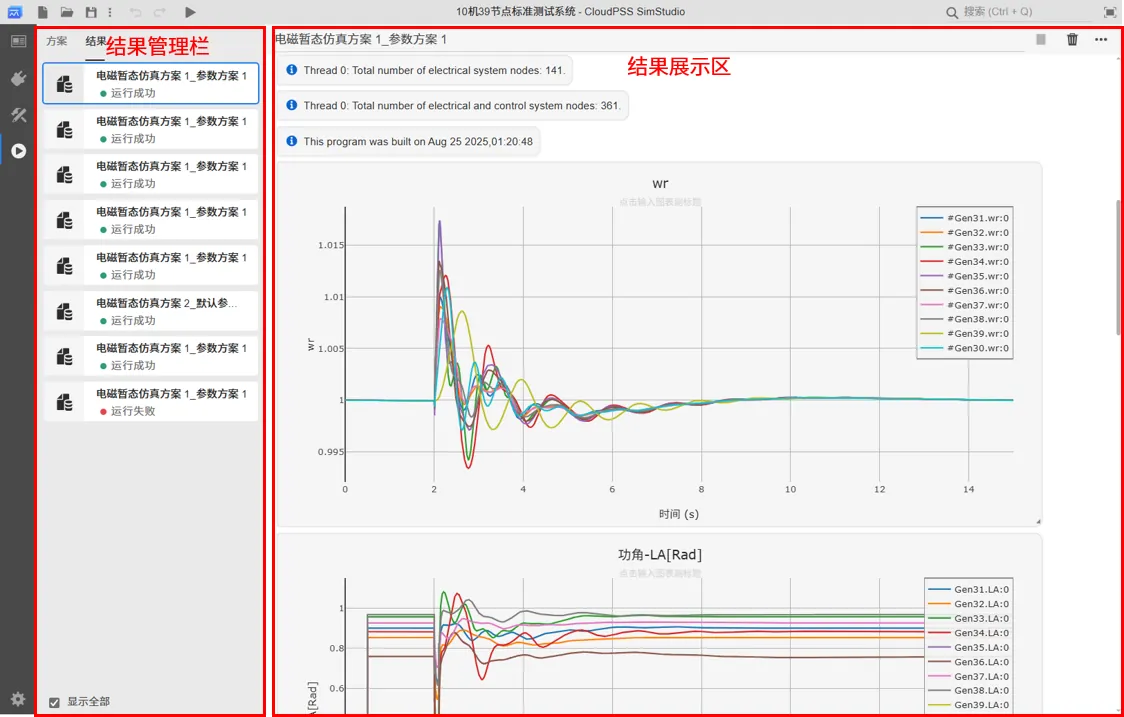

运行结果页分为结果管理栏和结果展示区两个区域。

结果管理栏以列表的形式存储用户的每一次计算任务的结果，并显示每个任务的执行状态。用户可在结果管理栏选择不同计算任务，在右侧结果展示区浏览仿真结果。

结果管理栏

运行快照

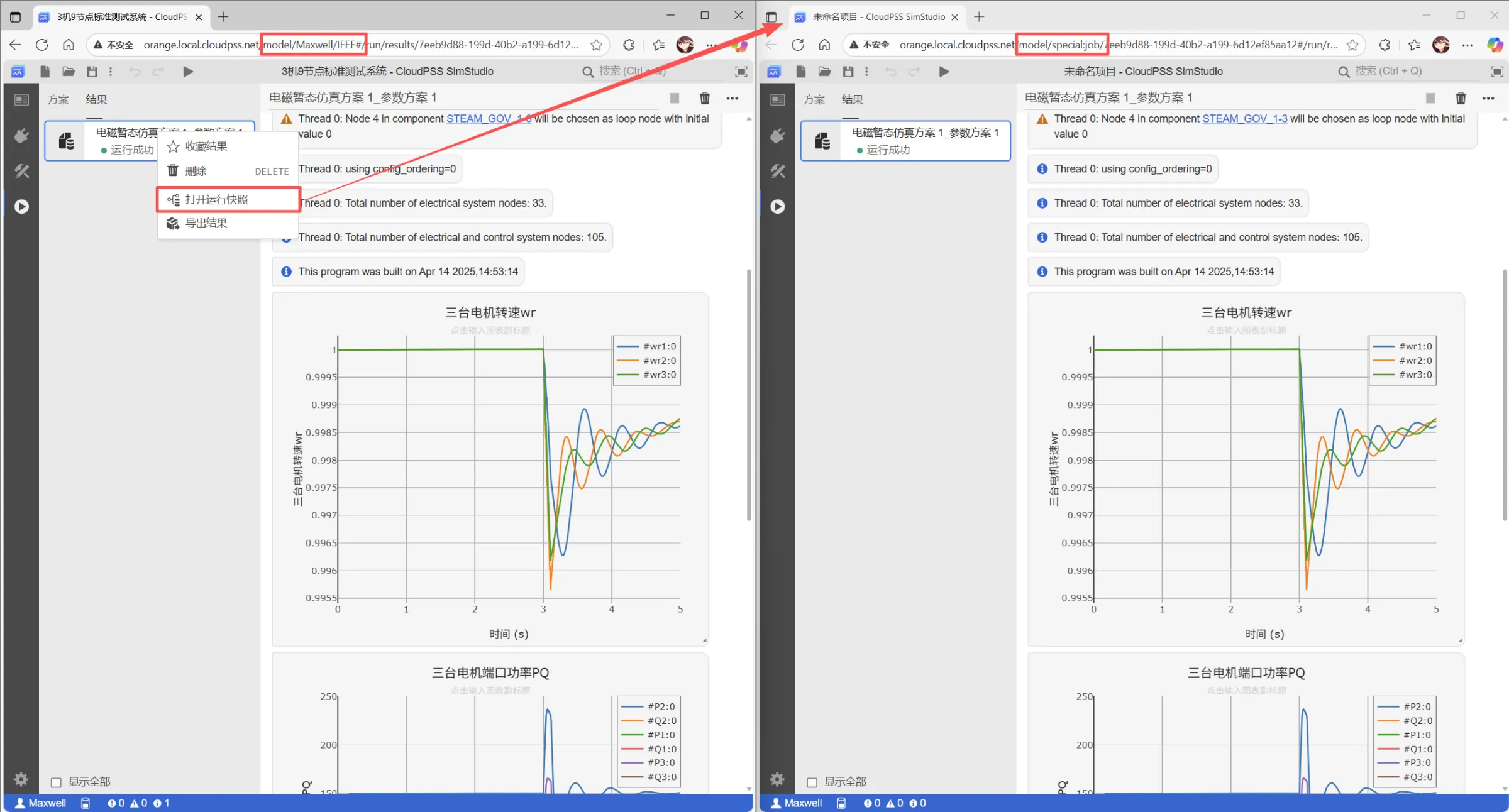

在结果管理栏，右键选择待某一计算结果，在弹出菜单中选择打开运行快照，可以在新的窗口中打开对应结果的运行快照。

CloudPSS 平台具备快照机制，每次计算任务运行时，CloudPSS 会自动将当前计算任务的模型、参数方案和计算方案打包形成快照（snapshot）。用户可通过快照回溯历史仿真结果及其对应的算例拓扑和参数。

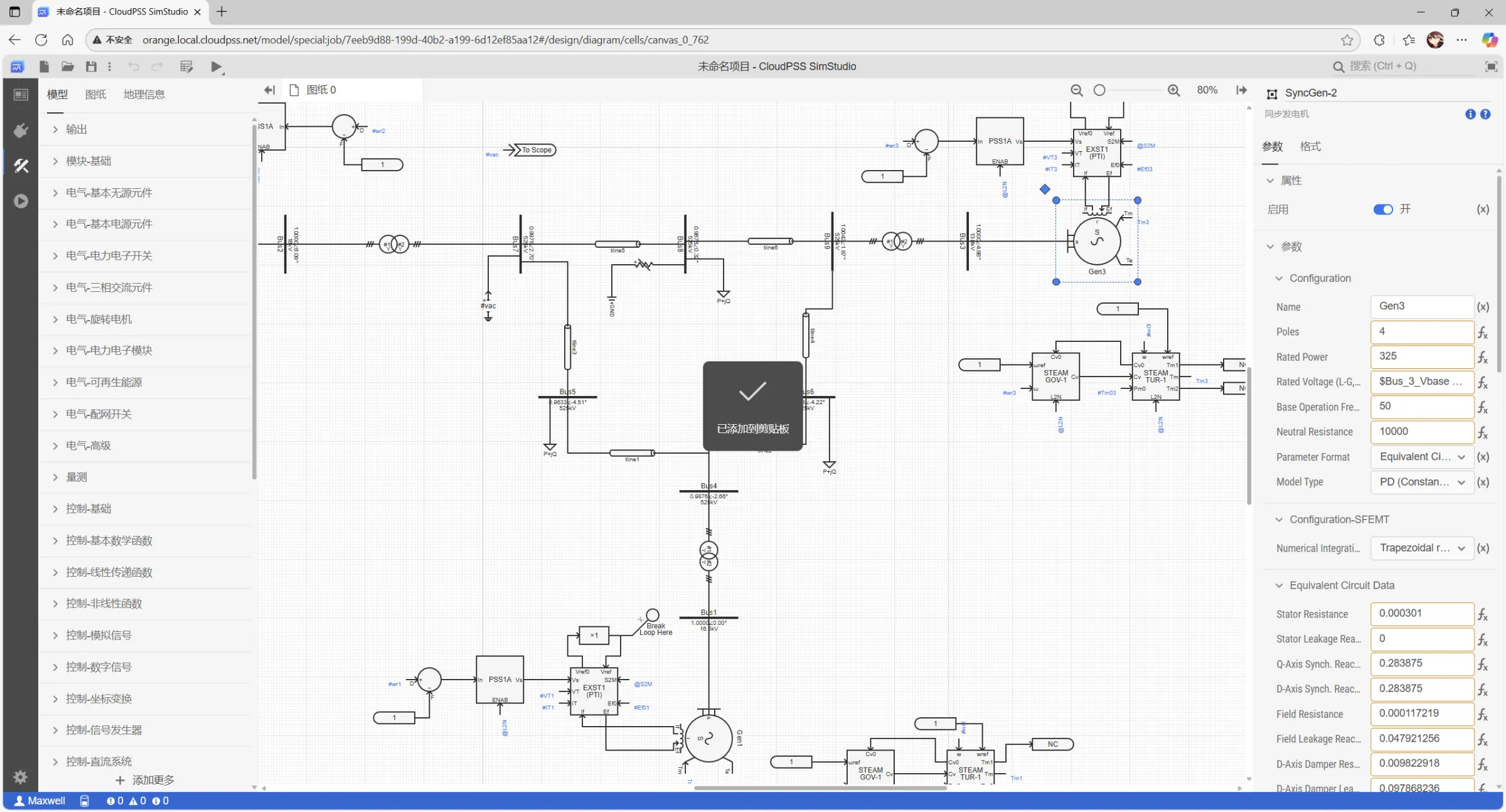

通过地址的格式，可快速辨识 SimStudio 的模型和任务快照。 SimStudio模型地址形式通常为model/用户ID/XXXXXX，而任务快照的地址形式统一为model/special:job/XXXXXX。在任务快照中，也可通过切换至其他标签页，查看对应该任务的拓扑参数和运行参数。

提示

CloudPSS 会存储一段时间内全部计算任务及其运行结果，并以运行快照的形式保存。

用户也可在个人中心 - 设置 - 任务管理处查看并管理当前用户执行过的全部计算任务快照。

详细介绍可查看任务管理帮助文档。

结果管理

导出与导入结果

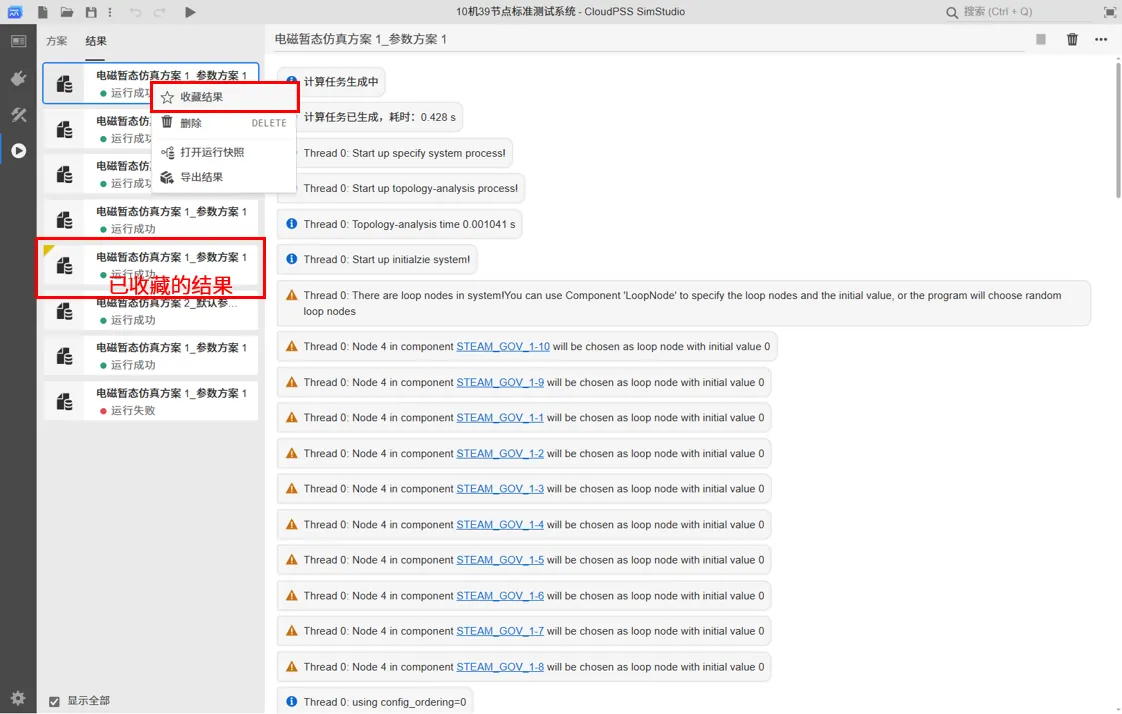

收藏结果

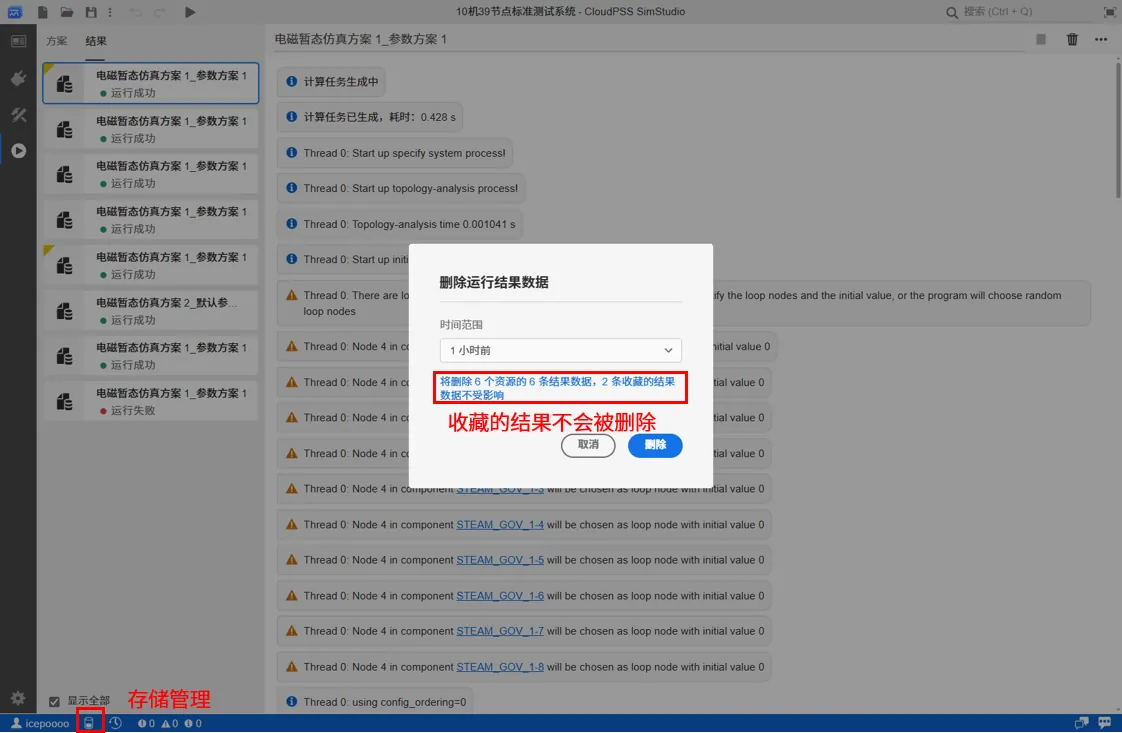

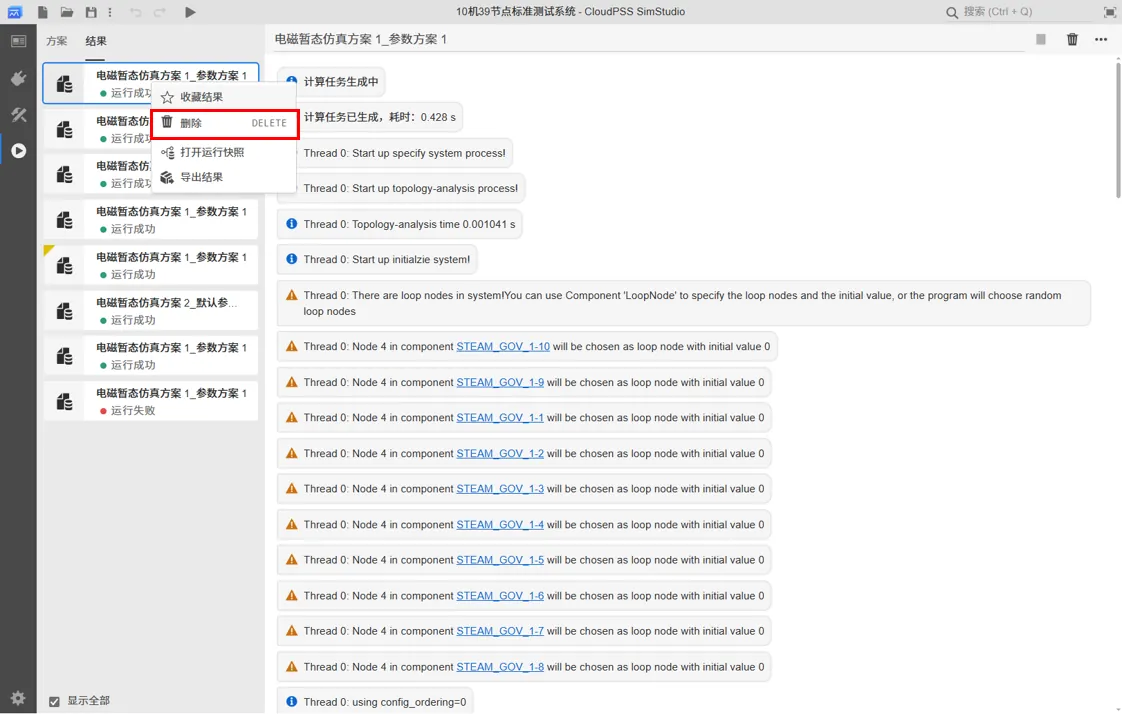

删除结果

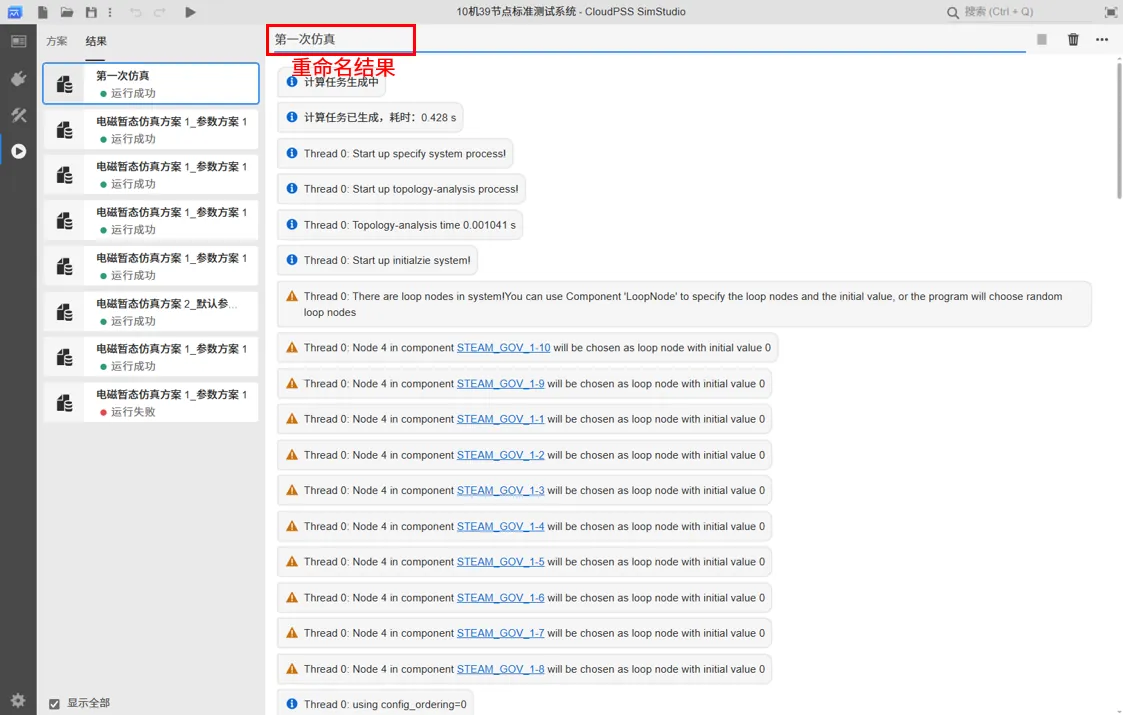

重命名结果

导出结果

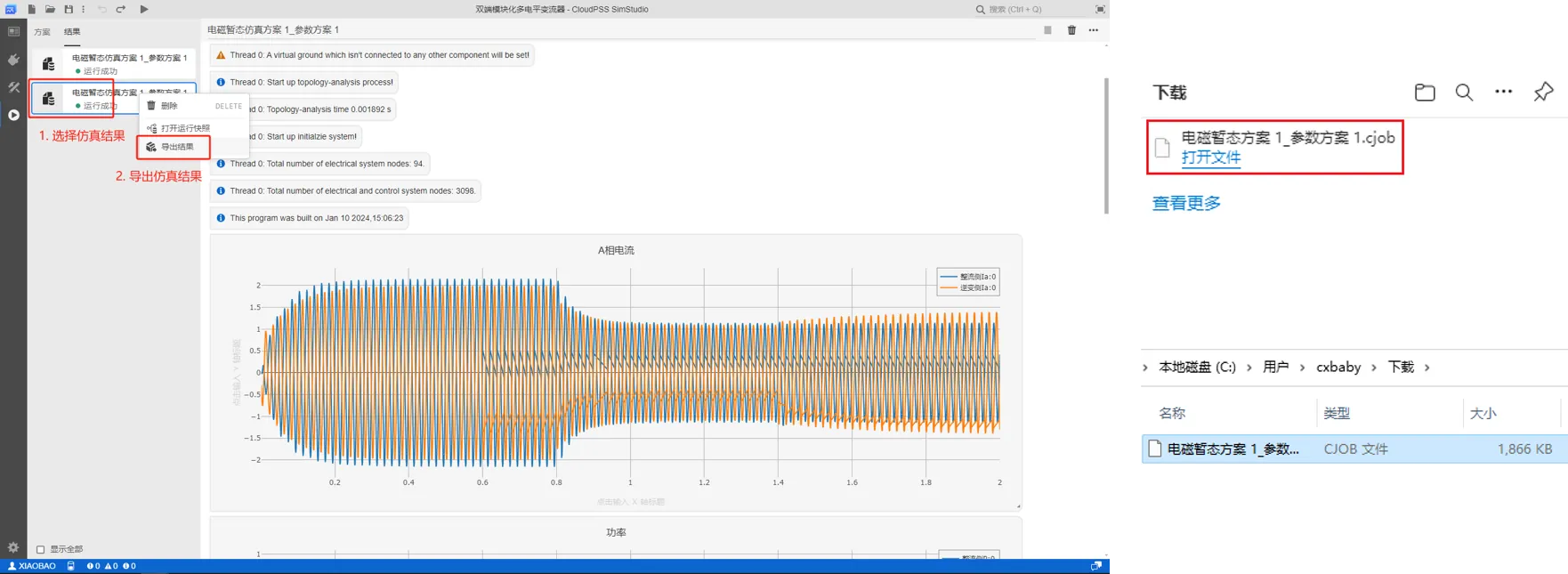

在结果管理栏，右键选择待导出的计算结果，在弹出菜单中选择导出结果，可将该仿真结果导出为 cjob 格式的文件。

导出结果
导入结果

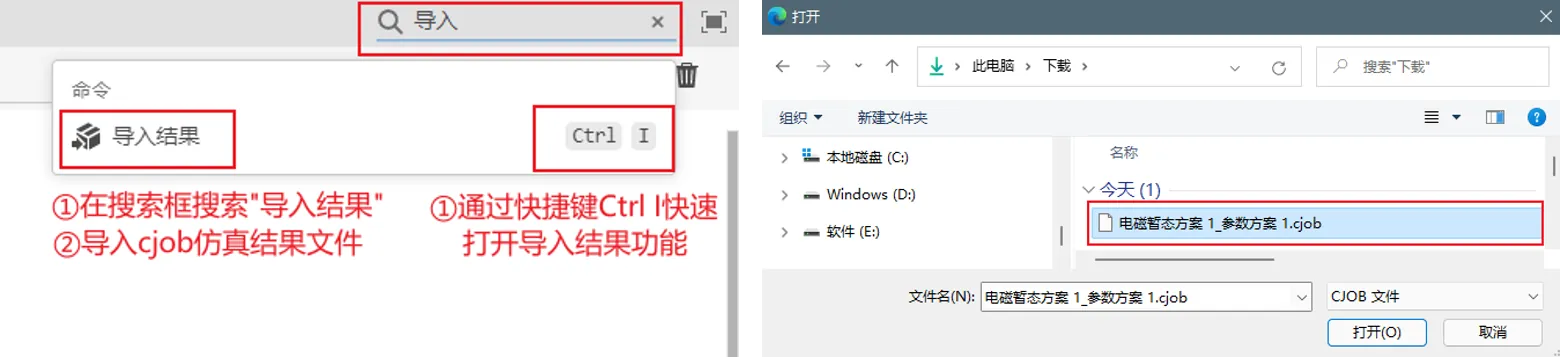

在运行结果页，通过工具栏-搜索框搜索导入结果，点击导入结果选项，或通过快捷键 Ctrl + I ，可导入 cjob 格式的结果文件。导入后的结果会显示在结果管理栏。

导入结果

结果展示区

在结果展示区，会显示计算任务运行时产生的日志信息和曲线结果，具体的说明如下：

日志等级
每条日志消息前的图标代表了日志的等级，不同的图标及其代表的日志等级如下图所示：

不同的日志等级

提示
其中，日志消息和调试消息的详细信息需要点击消息前面的图标显示。
算例节点信息
日志中会显示出当前计算任务的控制节点与电气节点数量，如下图所示。需要说明的是，统计的电气节点为单相电气节点。

节点数量
内核版本
日志中会显示出当前 EMTLab 的内核编译时间，如下图：

编译时间
日志时间戳

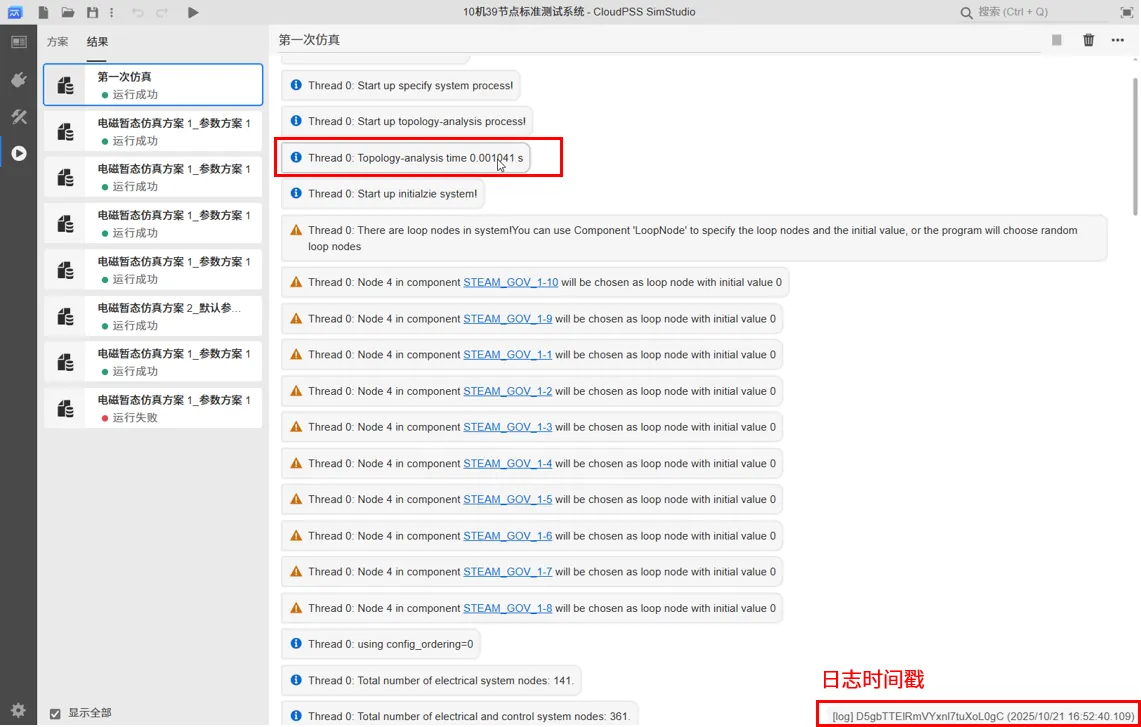

鼠标悬浮于某条日志上时，在右下角可显示出浏览器接收到该日志的时间戳。

日志的时间戳
数据结果图形操作
结果曲线支持缩放、平移、重命名坐标轴名称、重命名标题名称、波形数据下载、波形图像下载、在 Chart Studio 中编辑等操作。详细说明可查看仿真结果编辑。

数据结果图形操作

常见问题

不小心关闭了浏览器，如何找回计算中的任务

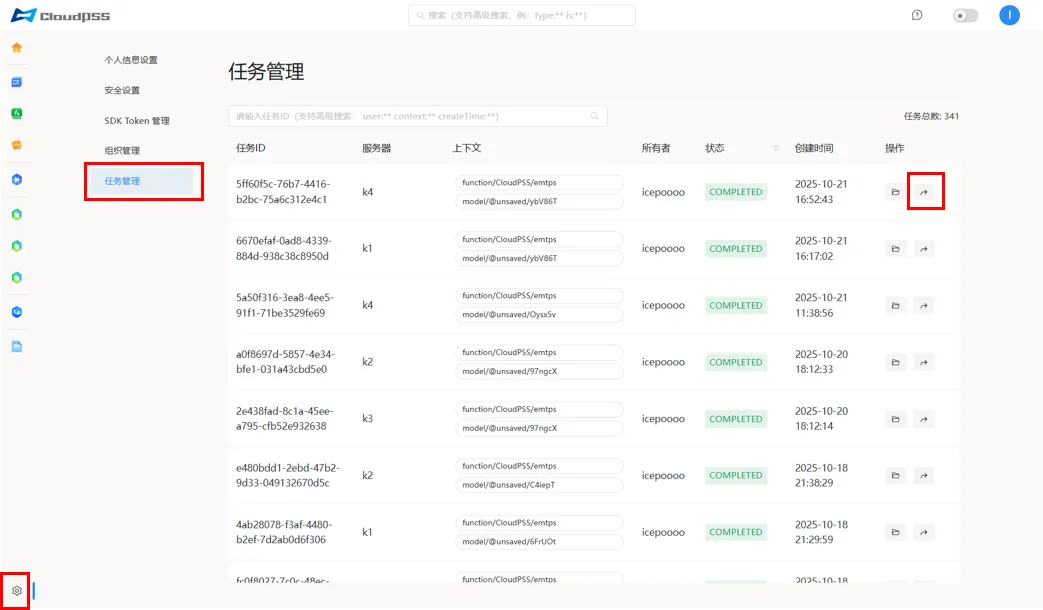

点击个人中心-设置-任务管理，进入任务管理页面，此页面以表格的形式列出所有历史运行的算例任务。可根据任务状态与任务创建时间找到不小心关闭的任务。点击列表操作里的跳转图标，进入该任务。

常见的报错信息排查

KLU 错误，报错如下图:

KLU错误

修改思路：检查电气部分的接地是否正确，将悬空的节点接地，比如下图：

添加接地点
异常值错误，报错如下图:

异常值错误

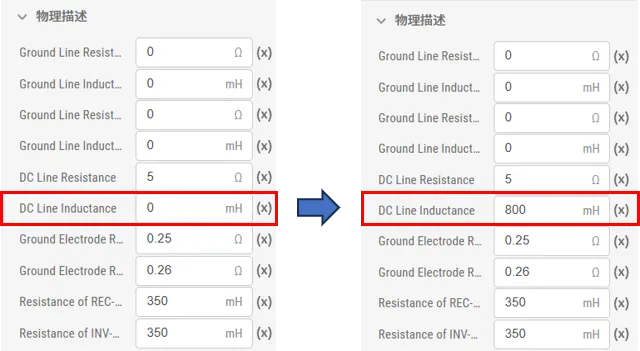

修改思路：检查设备元件的参数的设置，修改不合理的参数设置，比如下图的直流线路电感参数为 0，需将其修改为大于 0 的值：

修改直流线路电感参数
