Python 控制元件

本文档介绍自定义 Python 元件的创建和调用方法，并通过 3 个案例介绍自定义 Python 元件的使用方法。阅读该文档，用户需熟悉 Python 的基本语法。该功能仅支持在 EMTLab 平台使用。

功能定义​

该功能支持使用 Python 语言构建自定义电磁暂态仿真元件。公网试用平台暂不支持自定义 Python 元件。

功能说明​

创建元件​

方法1 直接创建 Python 元件​

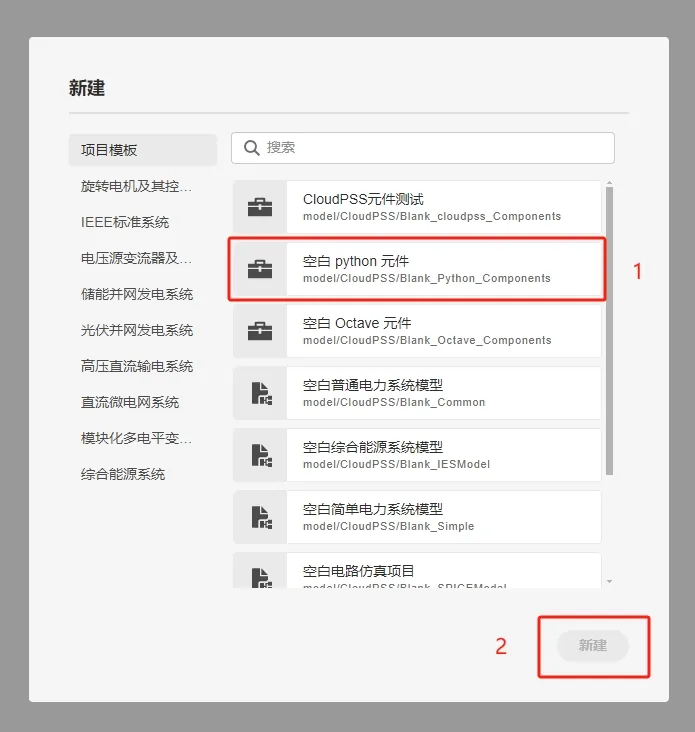

在 EMTLab 工作台中，点击新建按钮，在弹出的向导窗口中选择空白 Python 元件模板，点击新建按钮，新建元件，如下图所示。

直接创建 Python 元件
直接创建 Python 元件

方法2 从已有算例修改为 Python 元件​

在已有算例中，选择总览标签页，将模型类型切换为元件。

切换模型类型
切换模型类型

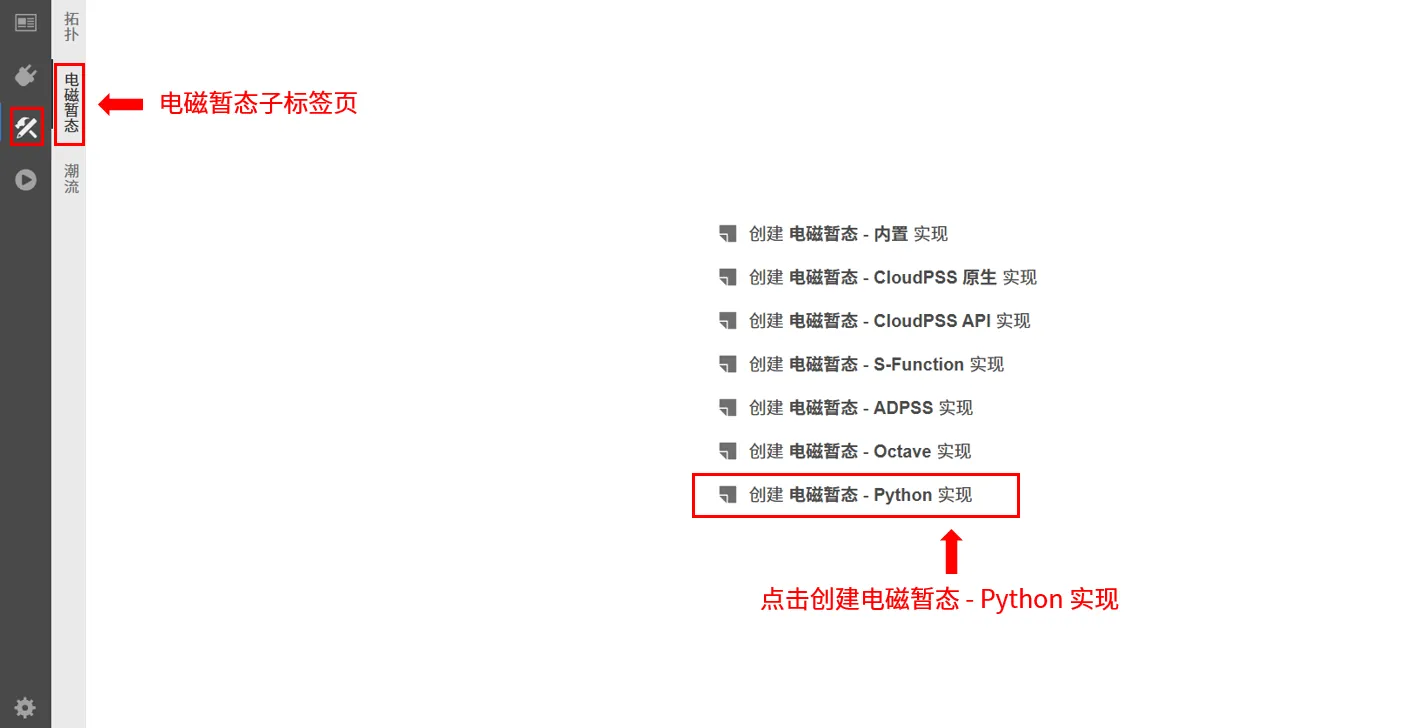

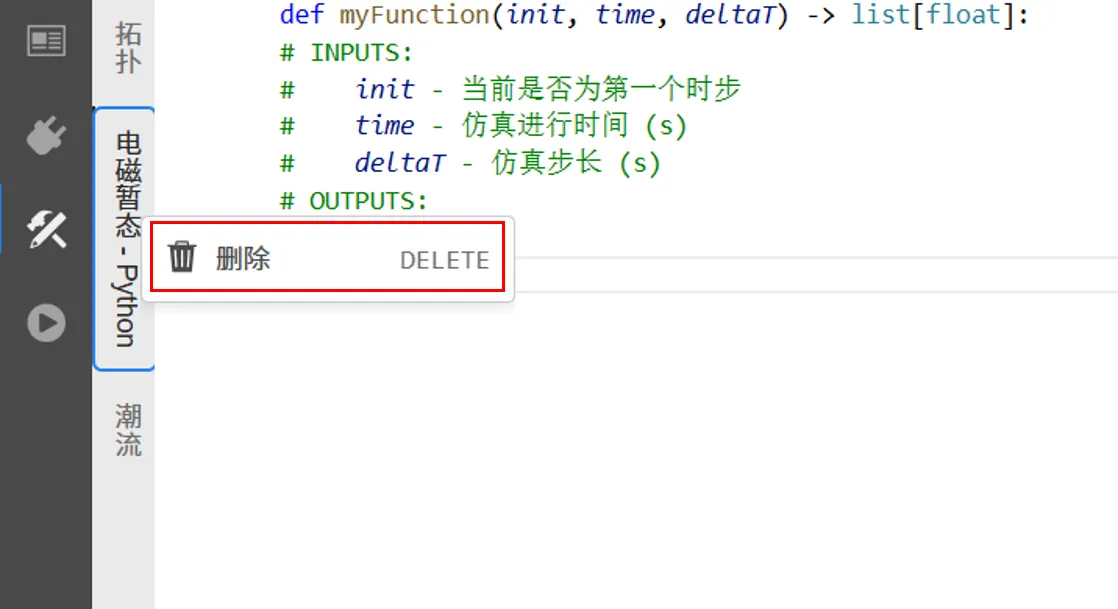

此时，在实现标签页中将出现拓扑、电磁暂态等子标签页。选中电磁暂态子标签页，点击创建电磁暂态 - Python 实现按钮，即可创建 Python 用户自定义控制元件。

创建电磁暂态 - Python 实现
创建电磁暂态 - Python 实现

创建成功后，在电磁暂态子标签下将会出现 Python 代码编辑器。

Python 代码编辑器
Python 代码编辑器

参数、引脚设置​

自定义 Python 元件的参数、引脚设置与其它用户自定义元件类似，在接口标签页中进行配置。参数、引脚的类型和定义可以参考 定义模块参数列表 和 定义模块引脚列表 文档。

参数、引脚定义后，将在代码编辑中作为变量被调用。

Python 参数引脚设置
Python 参数引脚设置

代码编辑​

切换到实现标签页，选择电磁暂态子标签，跳转到电磁暂态元件代码编辑窗口。

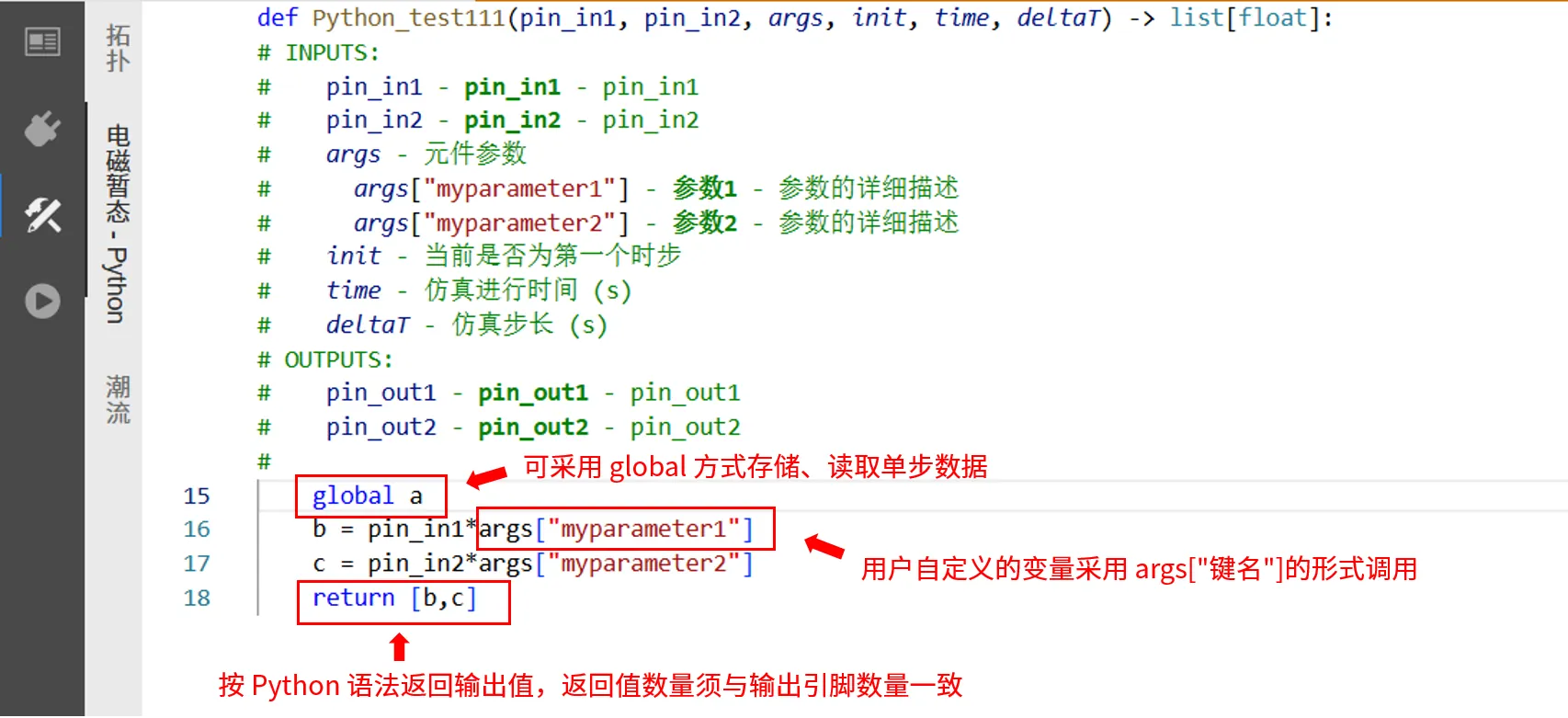

此时，如果已定义好元件的参数和引脚，它们的键名会自动识别并列出。同时，EMTLab 已提供了三个内置变量，分别是 init（当前是否为第一个时步）、time（仿真进行时间）和 deltaT（仿真步长），用户可以直接使用这三个变量参与控制逻辑实现。

用户可以在代码编辑器中以 args["键名"] 的形式调用自定义的元件参数，也可以通过 global 的方式定义全局变量，用于在时步之间传递数据。

代码编写时，使用 return 语句返回要输出的值，返回值为列表类型，列表中元素的数量需要与输出引脚数量一致。

代码编辑窗口
代码编辑窗口

调用方式​

自定义 Python 元件根据触发方式的不同可分为 3 种，分别是：每时步触发、固定频率触发和外部触发。

  • 每时步触发：
    即仿真运行的每个时步都会调用 Python 元件，与其它常规元件的调用方式一致。

  • 固定频率触发：
    当需要以某一固定频率调用 Python 元件时，可以使用 EMTLab 提供的内置参数 Trigger，参数类型为实数，含义为触发频率。该参数需要用户在参数列表手动添加后才能修改，否则默认为每时步触发。

    在接口标签页的参数列表定义栏，新建一个参数，设置其键名为 Trigger，详细描述为“触发频率”，类型为实数，如下图所示。

    设置固定触发频率
    设置固定触发频率

    在元件参数面板修改 Trigger 的值后，Python 元件将按所设置的触发频率被调用。

  • 外部触发：当需要用一个外部信号触发来调用 Python 元件时，可以将 EMTLab 提供的内置参数 Trigger 的参数类型需设为虚拟引脚，虚拟引脚的连接类型为输入，含义为外部触发信号输入端口，需要注意，这个信号为上升沿触发。该参数需要用户在参数列表手动添加后才能生效，否则默认为每时步触发。

    在接口标签页的参数列表定义栏，新建一个参数，设置其键名为 Trigger，详细描述为“外部触发信号输入端口（上升沿触发）”，类型为虚拟引脚，连接类型为输入，如下图所示。

    设置外部触发信号输入端口
    设置外部触发信号输入端口

    在元件参数面板的 Trigger 栏填入 @前缀的控制信号，Python 元件将按该信号的上升沿触发被调用。

案例​

本文档提供 3 个案例：

  • 案例 1：每时步触发的简单 Python 控制元件；
  • 案例 2：固定频率触发的并带有全局变量的 Python 控制元件；
  • 案例 3：外部触发的含多维输入、多维输出的 Python 控制元件。

简单控制元件，每时步触发

本案例以一个可调斜率和分段点的分段函数，展示 Python 元件的创建和使用方法。

  • 新建 Python 元件

    在 SimStudio 工作台，点击左上角的新建，在弹出的窗口中，选择项目模板下的空白 Python 元件。点击窗口右下角的新建按钮，即可完成新建。

    新建 Python 元件
    新建 Python 元件

  • 参数与引脚定义

    在接口标签页的参数列表定义栏新建一个参数组，并新建参数。本例中需要添加的参数有：第一段函数斜率 k1、第二段函数斜率 k2、分段点横坐标 a 和分段点纵坐标 b。可如下图所示新建参数。

    新建参数组并新建参数
    新建参数组并新建参数

    在接口标签页的引脚列表栏新建引脚。本例中需要添加的引脚有：输入引脚 input 和输出引脚 output 。可如下图所示新建引脚。

    新建引脚
    新建引脚

  • 元件图形设计

    在接口标签页的元件图形设计窗口绘制元件图标，并添加两个引脚，分别与 input 和 output 绑定。

    绘制元件图形并绑定引脚
    绘制元件图形并绑定引脚

  • 代码编辑

    切换到实现标签页，选择电磁暂态子标签，跳转到 Python 元件代码编辑窗口。此时，由于已经定义好元件的参数和引脚，它们的键名会自动识别并列出。

    编辑 Python 元件
    编辑 Python 元件

    在代码编辑窗口编写可调斜率和分段点的分段函数代码：

        if input < args["a"]:
            output = args["k1"] * input + args["b"] - args["k1"] * args["a"]
        else:
            output = args["k2"] * input + args["b"] - args["k2"] * args["a"]

        return[output]

    注意代码的缩进，注意变量名称为 args["键名"] 的形式。

    分段函数的 Python 实现
    分段函数的 Python 实现

  • 元件名称与权限设置

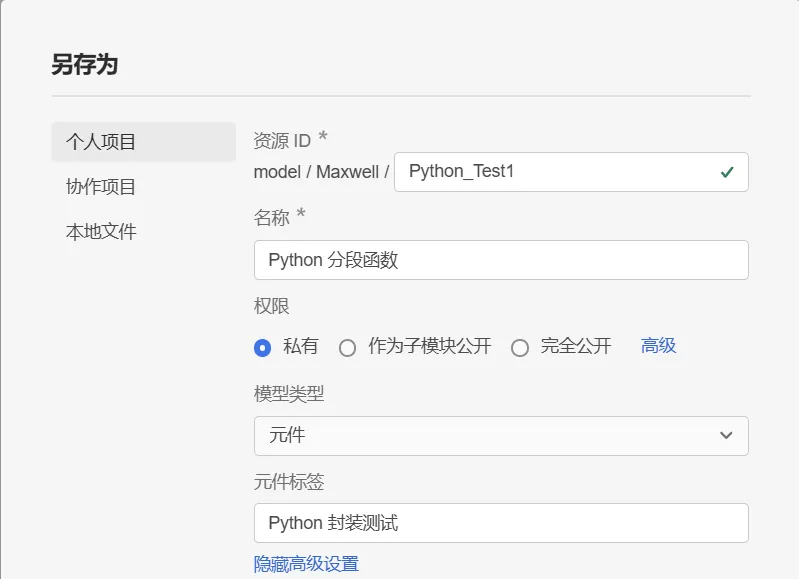

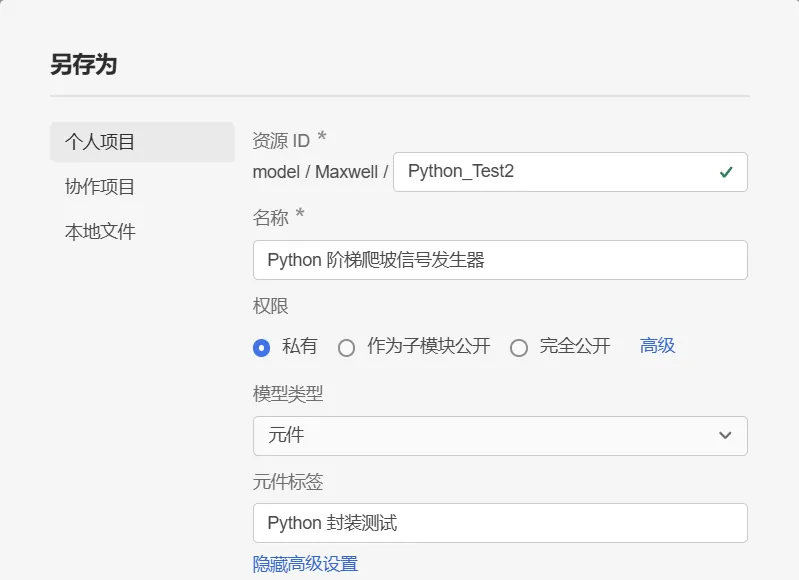

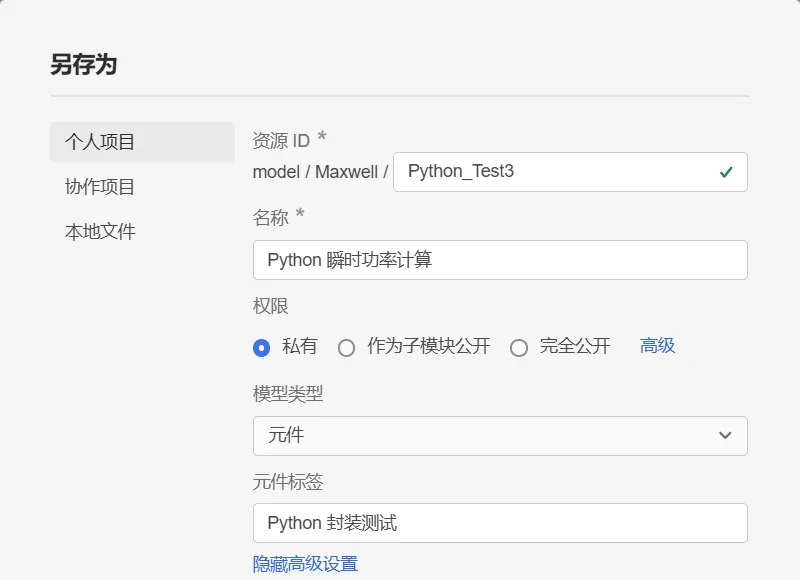

    切换到总览标签页，输入元件的名称，并设置元件的权限和元件标签。

    元件名称与权限设置
    元件名称与权限设置

    保存的元件可以在设置的元件标签中查找，也可通过搜索查找。

至此，一个使用自定义 Python 功能的分段函数元件构建完成。可以新建一个普通项目，在对应的元件标签中找到该元件，验证其控制效果。

  • 控制效果验证

    新建一个普通项目，调用 Python 分段函数元件。在其输入引脚连接一个时间输入元件，在其输出引脚连接一个输出通道观测输出结果。

    调用 Python 分段函数
    调用 Python 分段函数
    配置电磁暂态仿真方案
    配置电磁暂态仿真方案

    配置电磁暂态仿真方案和输出通道，运行电磁暂态仿真，得到如下图所示结果。曲线的分段点和斜率与设置参数一致。

    Python 分段函数输出结果
    Python 分段函数输出结果

案例 1 算例文件下载：model_admin_Python_Test_Case1.zip。文件密码：cloudpss123

注意

公网试用平台暂不支持自定义 Python 元件。

常见问题​

仿真运行报错："compile python code failed"

请检查 Python 代码是否存在语法错误。需要注意代码的缩进，并注意变量名称为 args["键名"] 的形式。

仿真运行报错："python module return type error"

请检查 return 语句是否存在语法错误，return 返回的值应为列表类型，用 [] 表示。

若存在多个需要返回的值，使用逗号分隔，例如：return [output1, output2, output3]，需注意列表中元素的数量应与输出引脚的数量一致。

当存在多维的输出引脚时，使用列表嵌套返回一个多维的值，例如：return [[output1A, output1B, output1C], output2, output3]，需注意列表中元素的数量应与输出引脚的维数以及数量对应。

仿真运行报错："execute python module failed"

请根据详细报错信息检查 Python 代码是否存在错误。

为什么使用 print( ) 函数没有效果？

目前暂不支持直接输出 print( ) 的结果。用户可通过添加输出引脚，使用 return 语句输出 Python 元件中需要观测的结果。
