S-Function 控制元件

本文档主要介绍自定义 S-Function 元件的创建和实现方法。为实现该功能，用户需提前准备封装好的二进制模型 .so 文件。本文档也将从白盒模型封装和黑盒模型封装两种实现方式介绍生成 .so 的具体步骤，并通过一个白盒模型实现的案例介绍 S-Function 元件的构建、调试方法。

功能定义

该功能支持将封装的二进制模型导入平台，构建自定义 S-Function 电磁暂态仿真元件。

功能说明

自定义 S-Function 元件具有以下几个功能特点：

• 控制模型构建方便、高效，可降低模型搭建和参数校验的时间成本。

• 控制策略与真实控制器的保持高度一致，仿真结果更接近实际情况。

• 控制器开发者不需要公开具体的控制策略和核心算法，可满足保密需求。

适用模型

需提前准备 Linux 64 位系统环境下编译生成的 .so 文件。

编译来源可以有以下两种：

1. MATLAB/Simulink 子系统编译生成 S-Function 时自动生成的代码文件。

2. 用户自定义函数和接口的代码文件。

整体流程

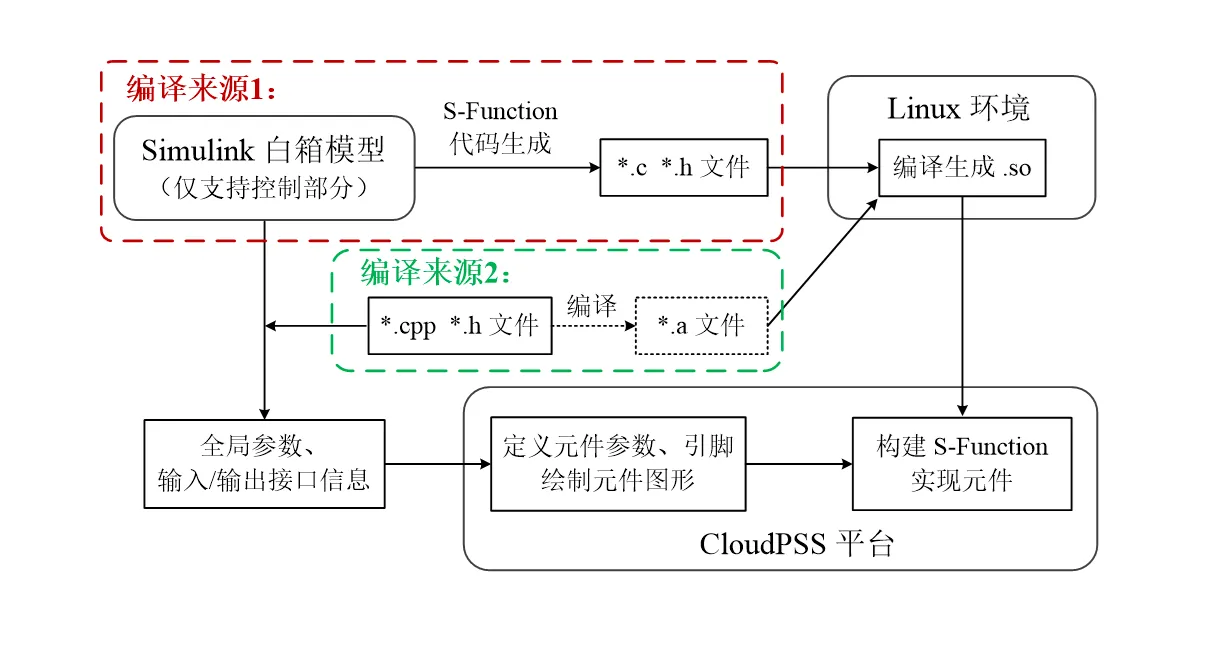

自定义 S-Function 元件实现流程

用户可将 Simulink 白箱模型封装成 S-Function 子系统，利用 MATLAB 的自动代码生成功能，得到 *.c 和 *.h 文件，在 Linux 环境中编译生成 .so 文件；也可以将包含自定义函数和接口的 .c 或 .cpp、.h 文件，或 .a 二进制文件，在 Linux 环境中编译生成 .so 文件。

用户需要获取 Simulink 子系统或自定义代码文件的全局参数、输入/输出接口信息，并根据信息定义 S-Function 元件的参数和引脚，在平台导入 .so 文件，完成自定义 S-Function 元件的构建。

具体步骤

本文档根据白盒模型封装和黑盒模型封装两种方式介绍自定义 S-Function 元件实现的具体步骤。

若用户需要构建白盒模型的 S-Function 元件，.so 的编译来源为 MATLAB/Simulink 自动生成的代码，请参见白盒模型 S-Function 实现标签。

若用户需要构建黑盒模型的 S-Function 元件，.so 的编译来源为用户自定义的函数和接口代码，请参见黑盒模型 S-Function 实现标签。

白盒模型 S-Function 实现

步骤 1. 将 Simulink 模型封装为 S-Function 并自动生成代码

• a. 解算器设置

  模型设置为固定步长，解算器设置为 discrete，确保模型在当前设置下能正常运行。



  Simulink 模型参数配置

  CloudPSS 中的系统均为离散系统，因此建议 S-Function 也使用离散解算器。

  注意

  若 S-Function 子系统中存在难以离散化的连续状态，也可选用连续积分解算器，目前支持的有 ode1、ode2、ode3、ode4、ode5 和 ode8，不同的积分方式会影响仿真结果准确度和仿真计算时间。

• b. 子系统封装

  将控制模型封装为一个子系统。子系统中可以引用全局参数，若子系统的顶层有参数封装，并且希望这些参数在生成 S-Function 后可调，请将这些参数也通过全局参数定义，否则将被视为固定值而不可调。



  子系统参数封装

  例如上图中，Parameter1 与 Parameter2 分别用全局参数 a 和 b 定义，则在生成 S-Function 后，这两个参数仍可在子系统顶层设置，而 Parameter3 为固定值 0，在生成 S-Function 时将以固定值写入。

  注意

  S-Function 参数必须以字母开头（不能是数字或下划线），目前仅支持 double 型，若是一个矩阵，在 CloudPSS 中对应表格型参数。

• c. 生成 S-Function

  右键子系统，依次选择 C/C++ Code、Generate S-Function 选项。



  子系统的 S-Function 编译

• d. 设置 S-Function 参数

  勾选列出的全局参数中需要可调的，未勾选的参数将以固定值写入。



  勾选可调参数

• e. S-Function 自动代码生成

  自动代码生成，sfcn_rtw 文件夹中包含 *.c 与 *.h 文件。



  S-Function 自动代码生成

  提示

  若提示无编译器，则需下载并安装一个 MingGW64 编译器，流程可参考：https://zhuanlan.zhihu.com/p/359962279?ivk_sa=1024320u



  MATLAB 编译器安装与配置

步骤 2. 在 Linux 环境编译生成 .so 文件

• a. 添加接口定义

  在步骤 1 生成的 sfcn_rtw 文件夹中找到以 S-Function 名称命名的 .c 文件，在 #include 之后添加如下接口定义并保存：

  #define ssSetInputPortVectorDimension(S, port, d)   \
  (ssSetInputPortWidth(S, port, d))
  #define ssSetOutputPortVectorDimension(S, port, d)   \
  (ssSetOutputPortWidth(S, port, d))

  注意

  此函数定义是为识别 S-Function 的输入输出引脚，若每个输入输出引脚维数均为 1，则不用添加；若有引脚维数大于 1，则必须添加。

• b. 运行编译指令

  将 sfcn_rtw 文件夹复制到 Linux 环境，在其路径下输入以下编译命令：

  gcc -Wall -DRT -DRT_MALLOC -fPIC -lm -shared *.c -o xxxx.so

  其中，xxxx 为用户自定义的 .so 文件名，与内部函数名（S-Function 名）无关。Linux 环境必须是 64 位系统。

  若出现缺少 *.h 头文件的报错，需要手动添加相应文件。不同版本的 MATLAB 所调用的头文件不同，获取路径可参考：

  安装路径\MATLAB\Rxxxxx\simulink\include
  安装路径\MATLAB\Rxxxxx\extern\include
  安装路径\MATLAB\Rxxxxx\rtw\c\src

  其中，xxxxx 为 MATLAB 版本。

步骤 3：根据全局参数和输入输出接口信息构建 S-Function 实现元件

• a. 新建空白 S-Function 实现元件

  在工作台点击新建按钮，新建一个空白普通电力系统模型。



  新建项目

  选择总览标签页，将模型类型切换为元件。

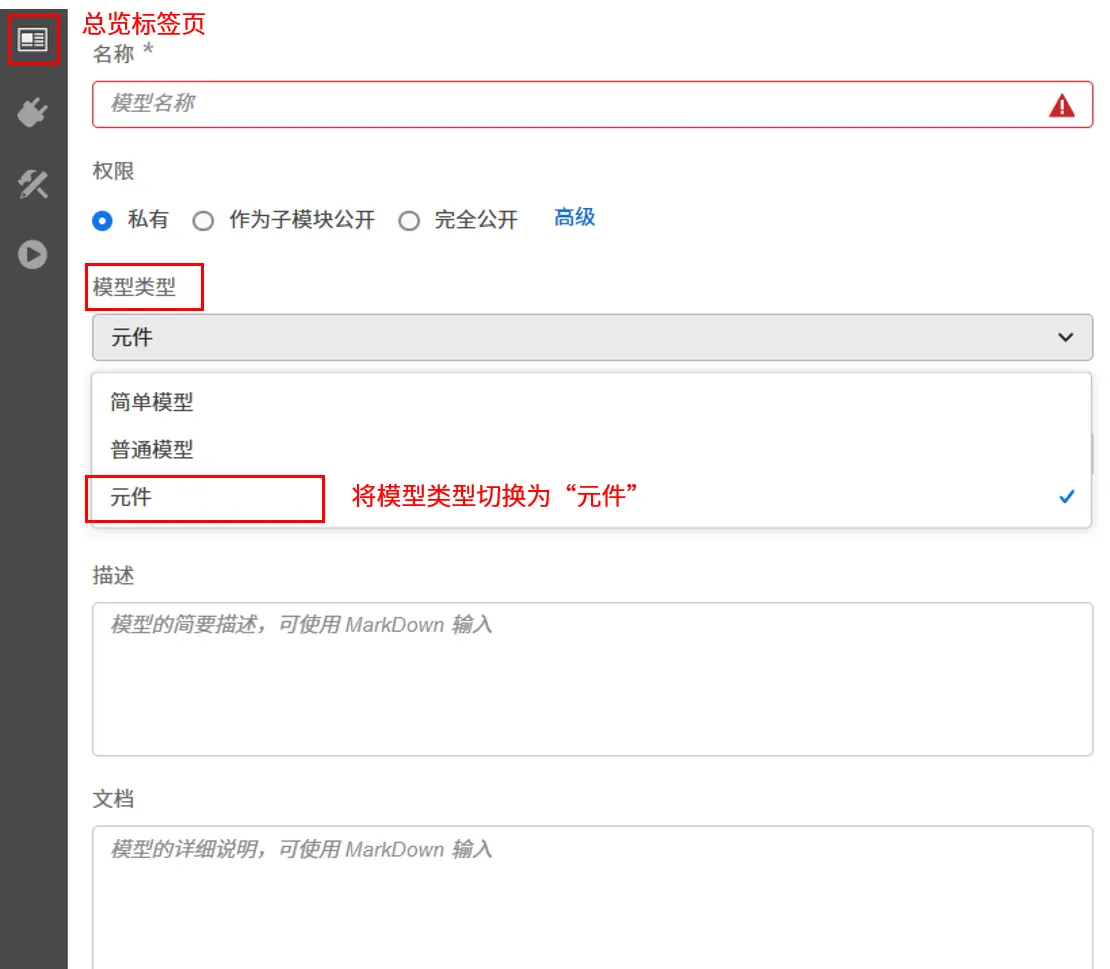

  切换为元件类型

  此时，在实现标签页中将出现拓扑、电磁暂态等子标签页。选中电磁暂态子标签页，点击创建电磁暂态 - S-Function 实现按钮，即可创建自定义 S-Function 元件。

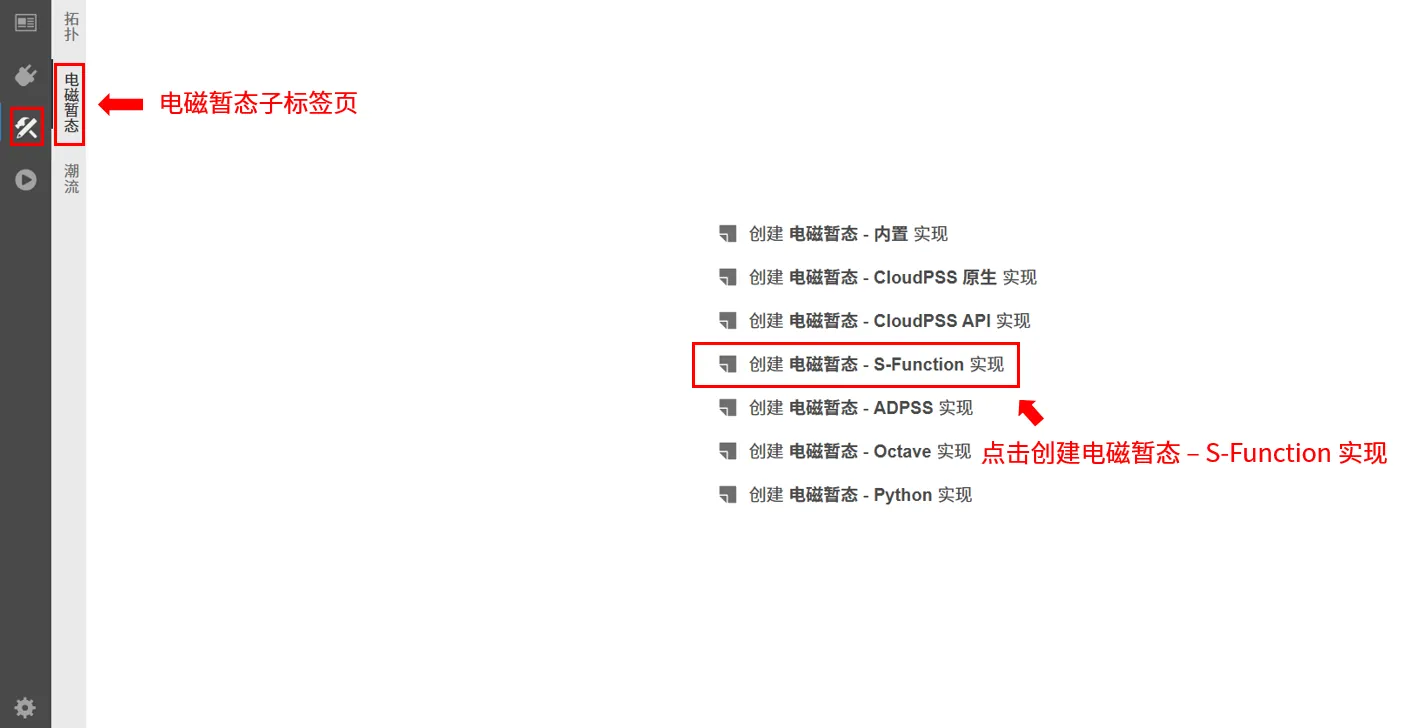

  创建电磁暂态 - S-Function 实现

• b. 参数引脚列表定义

  选择接口标签页，在参数列表添加参数，在引脚列表添加引脚，并绘制元件图形。参数键名必须与 S-Function 引用的全局参数名一致；引脚键名不作要求，但顺序必须分别与 S-Function 的输入输出引脚对应。



  添加元件引脚并绘制图形

• c. 导入 .so 文件

  在实现标签页导入步骤 2 生成的 .so 文件，并填写入口函数名。



  导入 .so 文件并填写入口函数

  注意

  入口函数名是 S-Function 名称，不是 .so 的文件名。

• d. 元件名称与权限设置

  切换到总览标签页，输入元件的名称，并设置元件的权限和元件标签。



  元件名称与权限设置

黑盒模型 S-Function 实现

步骤 1. 在 Linux 环境编译生成 .so 文件

• a. 运行编译指令

  将代码文件 *.cpp 及其头文件 *.h 复制到 Linux 环境，使用以下指令编译：

  gcc -Wall -fPIC -s -lm -shared -DRT xx1.cpp xx2.cpp -o xx.so

  注意

  Linux 环境必须是 64 位系统

  对于已经编译为 .a 的文件，使用以下指令编译：

  gcc -Wall -fPIC -s -lm -shared xx.a -o xx.so -u <entry_name>

  其中，<entry_name> 是入口函数名。

步骤 2：根据全局参数和输入输出接口信息构建 S-Function 实现元件

• a. 新建空白 S-Function 实现元件

  在工作台点击新建按钮，新建一个空白普通电力系统模型。



  新建项目

  选择总览标签页，将模型类型切换为元件。



  切换为元件类型

  此时，在实现标签页中将出现拓扑、电磁暂态等子标签页。选中电磁暂态子标签页，点击创建电磁暂态 - S-Function 实现按钮，即可创建自定义 S-Function 元件。



  创建电磁暂态 - S-Function 实现

• b. 参数引脚列表定义

  选择接口标签页，在参数列表添加参数，在引脚列表添加引脚，并绘制元件图形。参数键名必须与 S-Function 引用的全局参数名一致；引脚键名不作要求，但顺序必须分别与 S-Function 的输入输出引脚对应。



  添加元件引脚并绘制图形

• c. 导入 .so 文件

  在实现标签页导入步骤 2 生成的 .so 文件，并填写入口函数名。



  导入 .so 文件并填写入口函数

  注意

  入口函数名是 S-Function 名称，不是 .so 的文件名。

• d. 元件名称与权限设置

  切换到总览标签页，输入元件的名称，并设置元件的权限和元件标签。



  元件名称与权限设置

调试方法

在完成自定义 S-Function 元件的构建后，可以使用开环测试的方式，调试并验证元件的正确性。

步骤 1：获取 S-Function 正常运行时的输入数据

• a. 添加示波器

  在 Simulink 中闭环运行原模型，使用示波器观测 S-Function 所有输入引脚。



  输入引脚处添加示波器

• b. 保存数据

  设置示波器保存数据到 MATLAB 工作区。



  示波器设置录波

步骤 2：数据处理并导出为 .csv 格式文件

• a. 数据处理

  在 MATLAB 中处理示波器保存的数据，将每一路引脚的数据按照第一列时间、第二列数据的方式另存。

  注意

  需要在每组数据的第一行添加一个索引号，第一列是 0，第二列是 1。将数据导入 CloudPSS 时，会根据索引号判断数据内容。



  数据格式处理

• b. 导出 .csv

  使用 dlmwrite 命令将每路输入引脚的数据导出为 .csv 格式，命令参考如下：

  dlmwrite('input1.csv', input1, 'delimiter', ',', 'precision', 9);

  注意

  为保证导出的 .csv 文件中数据的精度，请使用 dlmwrite 而不使用 csvwrite。

步骤 3：利用自定义曲线元件导入 .csv 格式文件

• a. 自定义曲线元件导入 .csv

  使用 CloudPSS 控制-非线性函数库中的自定义曲线元件，在元件参数面板的编辑数据中直接导入刚才生成的 .csv 文件。



  csv 数据导入

• b. 数据输入

  自定义曲线的输入是控制-基础库中的时间输入元件，输出连到 S-Function 元件的对应引脚。



  开环数据输入

• c. 对比开环测试结果

  将 S-Function 元件的所有输入引脚都以 .csv 导入的形式输入数据。

  在运行标签页中，配置电磁暂态仿真方案。



  电磁暂态仿真方案配置

  设置与生成 S-Function 时固定步长相同的积分步长，并根据输入数据的长度，设置合适的仿真结束时间。

  运行仿真得到开环测试结果。

案例

本文档提供一个白盒模型 S-Function 实现的案例，展示自定义 S-Function 元件的创建和使用方法。

三相整流器控制的 S-Function 实现

• a. 封装白盒模型

  在 Simulink 中构建一个三相整流器模型，如下图所示。



  三相整流器 Simulink 模型

  将控制部分封装成一个子系统，并命名为 Control 。子系统有 3 个输入，维数分别是 3、3、1，和 1 个输出，维数是 3。



  模型控制部分封装

  将子系统中的锁相环比例系数 Kp_PLL、锁相环积分系数 Ki_PLL、电压环比例系数 Kp_V、电压环积分系数 Ki_V、电流环比例系数 Kp_I、电流环积分系数 Ki_I、直流电压参考值 Vdc_ref 和交流滤波电感值 Lf 定义为全局参数，并在模型初始化页面赋值。



  定义全局参数

  也可以对子系统进行参数封装后再引用全局参数。若封装后的参数未使用全局参数，将作为固定值写入 S-Function，不可调。



  子系统参数封装后引用全局参数

  本案例中的解算器设置如下图所示，固定步长 50 us，采用 ode1 积分方式（欧拉积分）。

  运行仿真，确认当前设置下模型无报错。



  模型参数配置

• b. 自动代码生成

  右键子系统，选择 C/C++ Code，点击 Generate S-Function，在弹出的对话框中勾选可调参数，点击 Build，开始自动生成代码并编译 S-Function。



  生成S-Function

  编译成功后，会弹出封装好的 S-Function 模块，以及自动生成的包含 *.c、*.h 文件的 sfcn_rtw 文件夹。



  S-Function 编译成功

• c. 编译生成 .so

  打开 sfcn_rtw 文件夹中的 Control_sf.c 文件，添加接口函数定义。由于引脚维数不为 1，此步骤不可省略。



  添加接口函数定义

  在 MATLAB 安装路径的 simulink\include 和 extern\include 文件夹中，将所需 *.h 头文件复制到 sfcn_rtw 文件夹。



  添加头文件

  将整个 sfcn_rtw 文件夹复制到 64 位 Linux 系统。



  进入 Linux 编译环境

  在路径下输入命令:

  gcc -Wall -DRT -DRT_MALLOC -fPIC -lm -shared *.c -o Control.so

  完成编译。



  编译代码

  编译成功后，会在路径下生成 .so 文件，将 .so 文件复制到本地。



  编译成功

• d. 构建自定义 S-Function 元件

  在 CloudPSS 平台新建自定义 S-Function 元件。在工作台点击新建按钮，新建一个空白普通电力系统模型。



  新建项目

  选择总览标签页，将模型类型切换为元件。



  切换为元件类型

  切换到实现标签页，选中电磁暂态子标签页，点击创建电磁暂态 - S-Function 实现按钮。



  创建电磁暂态 - S-Function 实现

  在接口标签页的参数列表定义栏，新建参数组，并添加参数，参数键名与 S-Function 的可调参数名一致，参数类型设为实数，输入类型为常量，默认值可与 Simulink 模型初始化页面的赋值一致。

  在引脚列表定义栏，添加 input1、input2、input3 和 output1 引脚，按照对应的数据维数和连接类型设置。

  在参数和引脚定义好后，可点击元件图形设计窗口右上角的直接导入按钮，根据引脚类型和数量生成一个默认图形，在默认图形基础上自定义元件图形。



  添加元件参数和引脚并绘制图形

  在实现标签页，导入 .so 文件，填写入口函数名。注意，入口函数名不是 .so 文件的名称，而是 S-Function 的名称，本案例中是 Control_sf。



  导入 .so 文件并填写入口函数

• e. 开环测试

  在 Simulink 模型的 S-Function 输入引脚处添加示波器，并设置录波。



  闭环数据录波

  运行仿真，整理录波数据，将每一路输入引脚处理成第一列时间、第二列数据，并在第一行添加索引。



  数据整理

  使用 dlmwrite 命令将整理后的数据导出为 .csv 文件。



  导出csv文件

  在 CloudPSS 平台利用自定义曲线元件导入每一路输入引脚的数据，导入成功后如下图所示。



  导入数据

  完成所有输入引脚的数据导入后，开环测试模型如下图所示。



  开环测试模型

  运行仿真，对比 CloudPSS 与 Simulink 的开环测试结果，验证所构建的 S-Function 元件的正确性。



  开环测试结果对比（output1 A 相）

• f. 构建电气系统模型，完成闭环测试

  搭建三相整流器的电气系统模型，并添加构建好的 S-Function 控制元件，S-Function 元件的输入引脚连接量测信号，运行仿真完成闭环测试。



  三相整流器 S-Function 闭环模型

  闭环测试结果如下图所示。



  闭环测试结果对比（直流电压）



  闭环测试结果对比（交流电流 A 相）

三相整流器控制的 S-Function 实现 算例文件下载：model_admin_MicroGrid_Rectifier_S_Function_withpara.zip

常见问题

如何设置控制器的采样步长？

S-Function 封装的采样步长固定为生成 S-Function 时控制器子系统的采样步长。在某些应用场景，控制器的采样步长可能与仿真步长不一致。Simulink 中，要求控制器采样步长为仿真步长的整数倍，如仿真步长为 10 us，而控制器以 50 us（仿真步长的 5 倍）进行采样和计算。

CloudPSS 中内置了采样倍率参数来应对这种情况。用户可根据控制器需求选择是否添加这个参数，当不添加这个参数时，其值默认为 1，即控制器采样步长与仿真步长一致。

该参数键名为：__SFUNC_STEP，添加方法如下：

添加控制器采样倍率参数

注意

参数以两个下划线开头。为避免系统识别错误，用户自定义的其它全局参数名只能以字母开头，不能以数字或下划线开头。

如何选择控制器求解的积分方式？

针对 Simulink 中不同阶数的连续积分解算器，CloudPSS 进行了适配，目前支持的有 ode1、ode2、ode3、ode4、ode5 和 ode8。

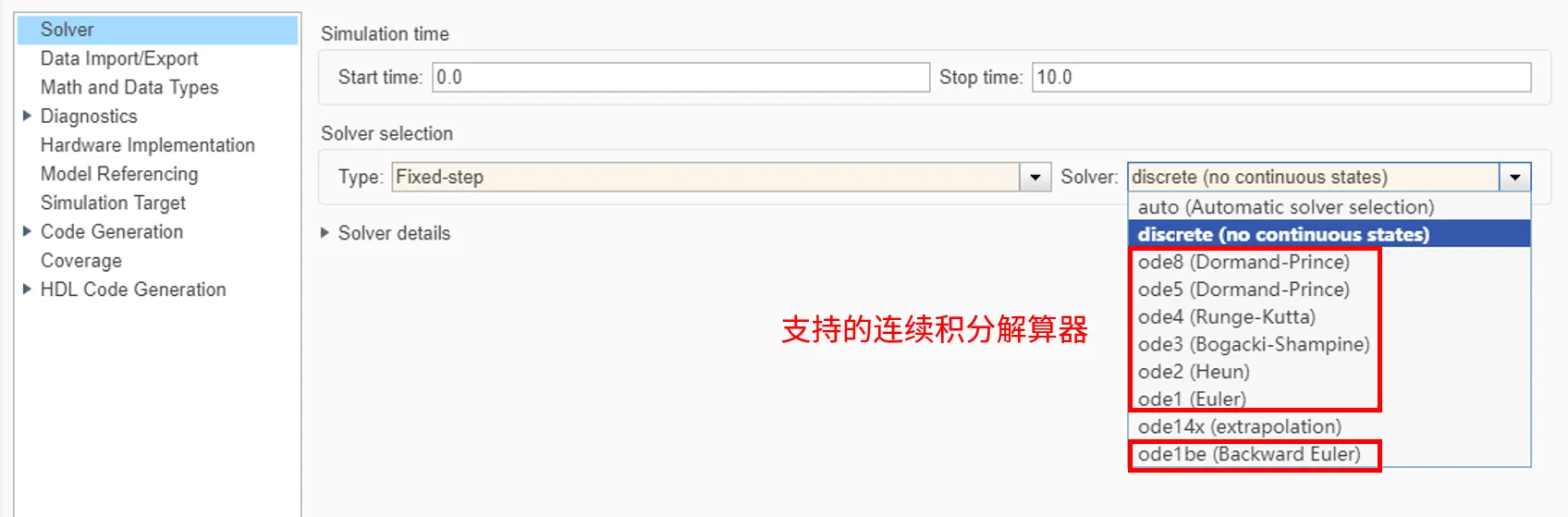

支持的 Simulink 连续积分解算器

在 CloudPSS 中，内置了定义解算器类型的参数，参数键名为：__SFUNC_SOLVER，参数值为与目标解算器类型同名的字符串。例如，可将该参数定义为选择型参数，其键值分别为 ode1、ode2、ode3、ode4、ode5 和 ode8。

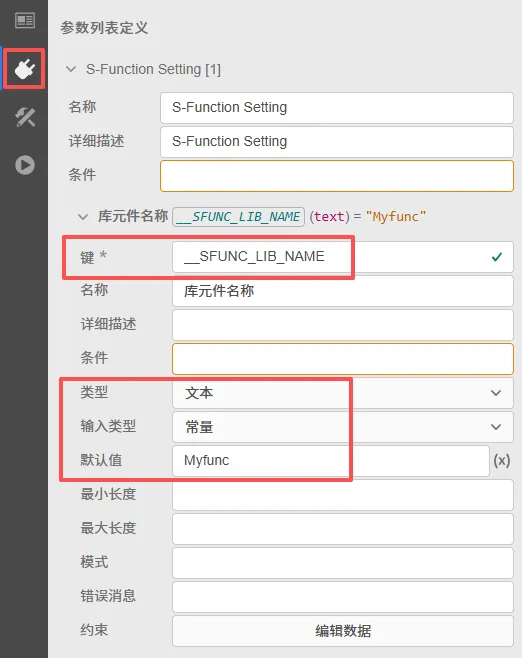

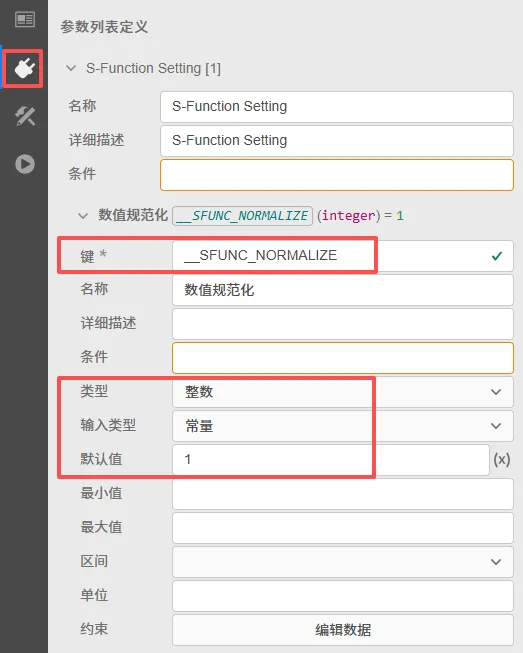

添加解算器类型参数

当模型中不存在连续积分时，解算器默认为离散解算器 discrete，该参数的设置无效；当模型中存在连续积分时，该参数值默认为 ode3。

如何输入矩阵类型的参数？

若 S-Function 的全局参数是一个矩阵，在 CloudPSS 中，需要用表格型参数与之对应。

例如，全局参数 a 是一个 1×3 的矩阵，其值为 [1, 2, 3]。在 CloudPSS 中构建自定义 S-Function 元件时，添加一个表格型参数，在列定义选项中新建 1 个列定义，在默认值选项中添加 3 行，并分别设置为 1、2、3，如下图所示。

表格型参数定义矩阵

在元件参数面板设置或修改表格型参数时，也可以点击参数框右侧的 (x) 按钮切换为表达式输入形式，再输入 [1, 2, 3]，完成数据编辑。

表达式输入形式编辑参数数据

若全局参数 a 是一个 3×3 的矩阵，其值为 [1, 2, 3; 4, 5, 6; 7, 8, 9]，则在 CloudPSS 中，按照先行后列的顺序，填入所有矩阵元素。例如，将表格型参数切换为表达式输入形式，再输入 [1, 2, 3, 4, 5, 6, 7, 8, 9]。
