双极双 12 脉动
案例描述
基于电网换相换流器的高压直流(LCC-HVDC)输电系统具备输送功率大、技术成熟等优势。CloudPSS 标准测试系统涵盖单极 12 脉动、单极双 12 脉动、双极 12 脉动、双极双 12 脉动四种仿真模型,本案例聚焦双极双 12 脉动系统。该系统采用双极并联、每极配置 4 组 6 脉动换流器的结构,实现更稳定地输送更高电压和更低谐波含量,在大容量远距离输电场景中优势显著。
使用方法说明
计算参数
仿真步长:为了准确捕捉换流阀开关瞬间的电磁暂态过程,建议步长需满足 Δt ≤ 1/(50×),其中为开关频率(典型值)。电磁暂态仿真建议采用 1μs~50μs 步长,避免因步长过大导致换相过程计算失真;当步长过小时可能引发数值不稳定。
参数方案
| 参数项 | 数值 | 单位 | 备注 |
|---|---|---|---|
| 故障开始时间 | 2 | s | 输入范围 1s - 100s |
| 故障结束时间 | 2.02 | s | 输入范围 1s - 100s |
算例介绍
算例简介
算例背景
本案例基于 CIGRE HVDC 标准测试系统,构建双极双 12 脉动 LCC-HVDC 系统,由两个换流站及等值直流线路构成。每个换流站采用双极并联架构,每极包含 4 组 6 脉动换流器,串联形成 12 脉动换流单元,可将交流侧谐波次数提升至 24 次、48 次等,显著降低谐波滤波器设计复杂度并提升输送容量。适用于交直流故障模拟、换相失败分析等场景。
应用场景
- 换流站谐波抑制策略验证(对比不同系统谐波含量);
- 直流系统控制策略优化(定电流、定关断角参数整定);
- 暂态故障下的系统稳定性评估(如直流短路、换相失败)。
模型构成

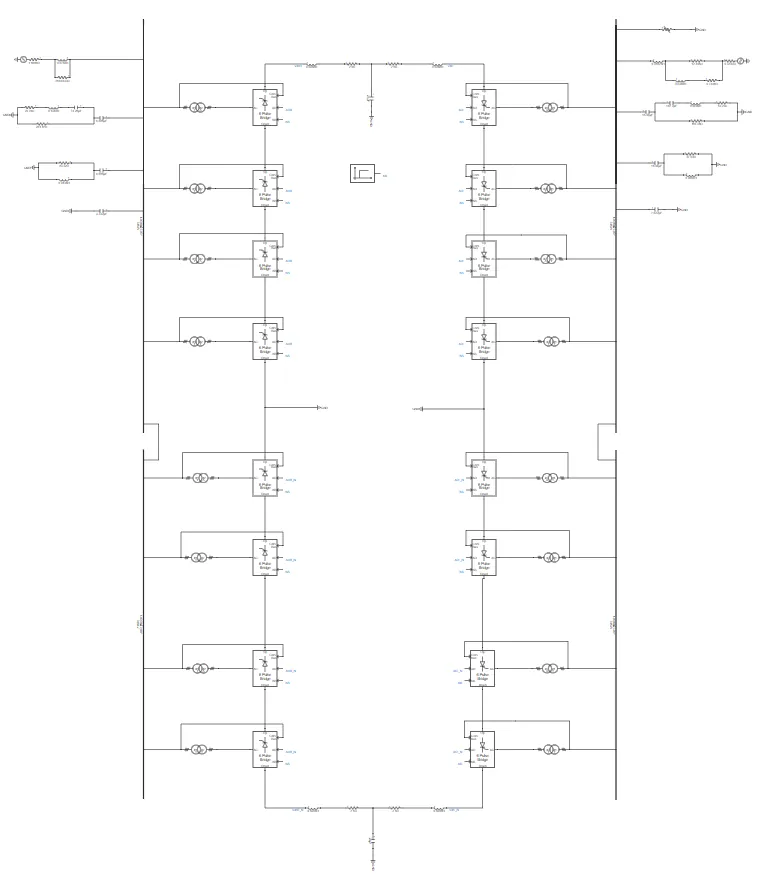

双极双 12 脉动模型中,12 脉波桥换流器经换流变压器接入交流母线,母线并联交流滤波器组与电容器组,分别用于滤除谐波和无功补偿。整流侧与逆变侧通过正、负极直流线路连接。

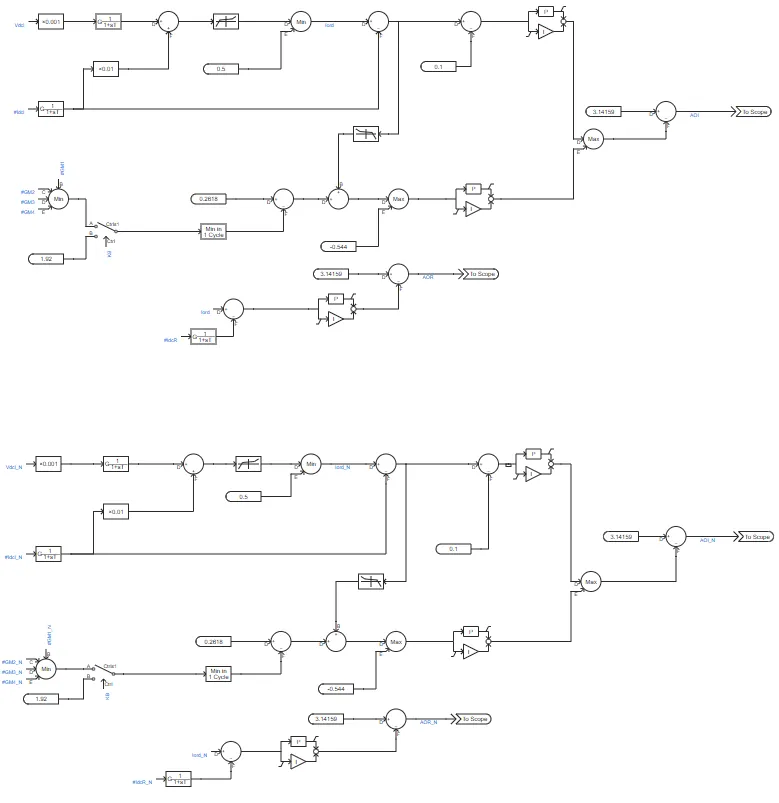

在直流系统的控制系统模型中,整流侧采用定电流控制,逆变侧一般情况下采用定熄弧角控制,并配有低压限流保护环节,如下图所示。

系统原理
脉动换流原理
电压叠加:每极 4 组 6 脉动换流器串联形成 12 脉动单元,双极并联输出电压叠加。理论直流电压表达式为 ,输出电压稳定性高,纹波系数小。
谐波特性:直流侧谐波主要集中在 24 次及以上,相较于其他系统,谐波含量显著降低。
无功与谐波
无功需求:换流器运行需从交流系统吸收大量无功,双极双 12 脉动系统因功率较大,需更精准的无功补偿方案。
谐波滤波:滤波器组针对性滤除 24k±1 次等高次谐波,有效提升电能质量。
控制策略
整流侧:采用定直流电流控制,通过 PI 调节器维持 稳定,调节触发角 实现电流控制。
逆变侧:实施定熄弧角控制,确保熄弧角 恒定(),防止换相失败。
低压限流保护(LVRT):当直流电压 低于设定阈值时启动,限制故障期间直流电流,保护设备安全。
仿真
稳态运行测试
设置仿真步长 10μs,启动电磁暂态仿真后,直流系统快速进入稳态:
直流电压:整流侧与逆变侧电压绝对值均为 1MV,双极并联后呈现一正一负特性。
直流电流:约 0.4s 达到稳态,额定电流绝对值 1kA,双极电流方向相反。
换相失败故障测试
换相失败故障是 LCC-HVDC 中最为常见的故障类型。在逆变侧交流母线上设置三相短路故障,并在运行标签页的参数方案列表中设置故障起止时间,该交流故障可以引起直流系统发生换相失败故障。仿真结果如下图所示:


直流电压:故障时 骤降至 -1MV(极性反转),故障切除后约 0.4s 恢复至额定值。
直流电流:故障期间 飙升至 7.4kA(约 7.4 倍额定值),低压限流保护启动后迅速下降,电压恢复后电流缓慢回升。
分析总结
单极 12 脉动、双极 12 脉动、单极双 12 脉动、双极双 12 脉动系统对比
| 对比维度 | 单极 12 脉动 | 双极 12 脉动 | 单极双 12 脉动 | 双极双 12 脉动 |
|---|---|---|---|---|
| 核心技术 | LCC | LCC | LCC | LCC |
| 基本控制策略 | 整流侧定电流、逆变侧定熄弧角 | 整流侧定电流、逆变侧定熄弧角 | 整流侧定电流、逆变侧定熄弧角 | 整流侧定电流、逆变侧定熄弧角 |
| 电压等级 | 1倍 | 1倍 | 2倍 | 2倍 |
| 稳定性 | 1倍 | 2倍 | 1倍 | 2倍 |
