直驱风机01型-快速详细模型-标准模型-v2
案例介绍
在直驱风机01型-快速详细模型-标准模型-v1的基础上进行修改和完善，将简单电压穿越控制替换为标准电压穿越状态判断模块、电压穿越控制模块，形成了直驱风机01型-快速详细模型-标准模型-v2典型案例。
使用方法说明
适用场景
支持多短路比下的单机并网测试，适用于以下分析场景：
- 风速变化响应测试
- 高低电压穿越测试
- 风机控制策略验证
- 不同电网强度下的风机运行特性分析
适用范围
- 可稳定运行的风速范围：8-25m/s
- 建议步长范围：1-10μs
- 高低压穿越成功的短路比≥1.5
功能概述
- 电压穿越控制详细参数、变流器PI控制参数、初始风速等参数均开放可调
- 支持网侧、机侧变流器控制中dq轴电流优先模式的切换
- 支持并网方式的切换
- 高低电压穿越判断、脱网保护控制可切换启用/禁用状态
算例介绍
直驱风机01型-快速详细模型-标准模型-v2由电气主拓扑、风轮机及桨距角控制、机侧变流器控制、网侧变流器控制、电压穿越状态判断、电压穿越控制以及电压穿越故障阻抗等模块组成。

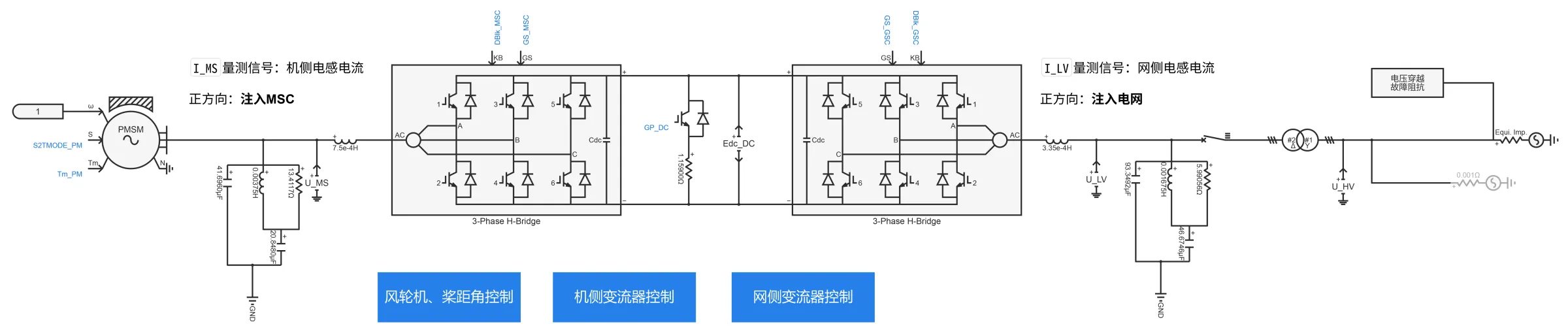

电气主拓扑由永磁同步发电机、交流滤波器、Chopper斩波电路、IGBT开关详细建模的变流器、升压变压器及单元测试组成。
与直驱风机01型-快速详细模型-标准模型-v1相比有以下不同：
- 将并网方式中的经线路阻抗后与理想电压源相连，替换为与戴维南等值电压源相连，等值阻抗由短路比、阻抗比计算得到
- 在升压变压器处设置由Dblk解锁信号与电压保护切机信号控制的断路器，实现电压保护脱网控制
- 将高低压穿越故障模块替换为封装的电压穿越故障阻抗模块，适用于与戴维南等值电压源相连，不限制短路比的大小；目前暂不支持高电压穿越的工况

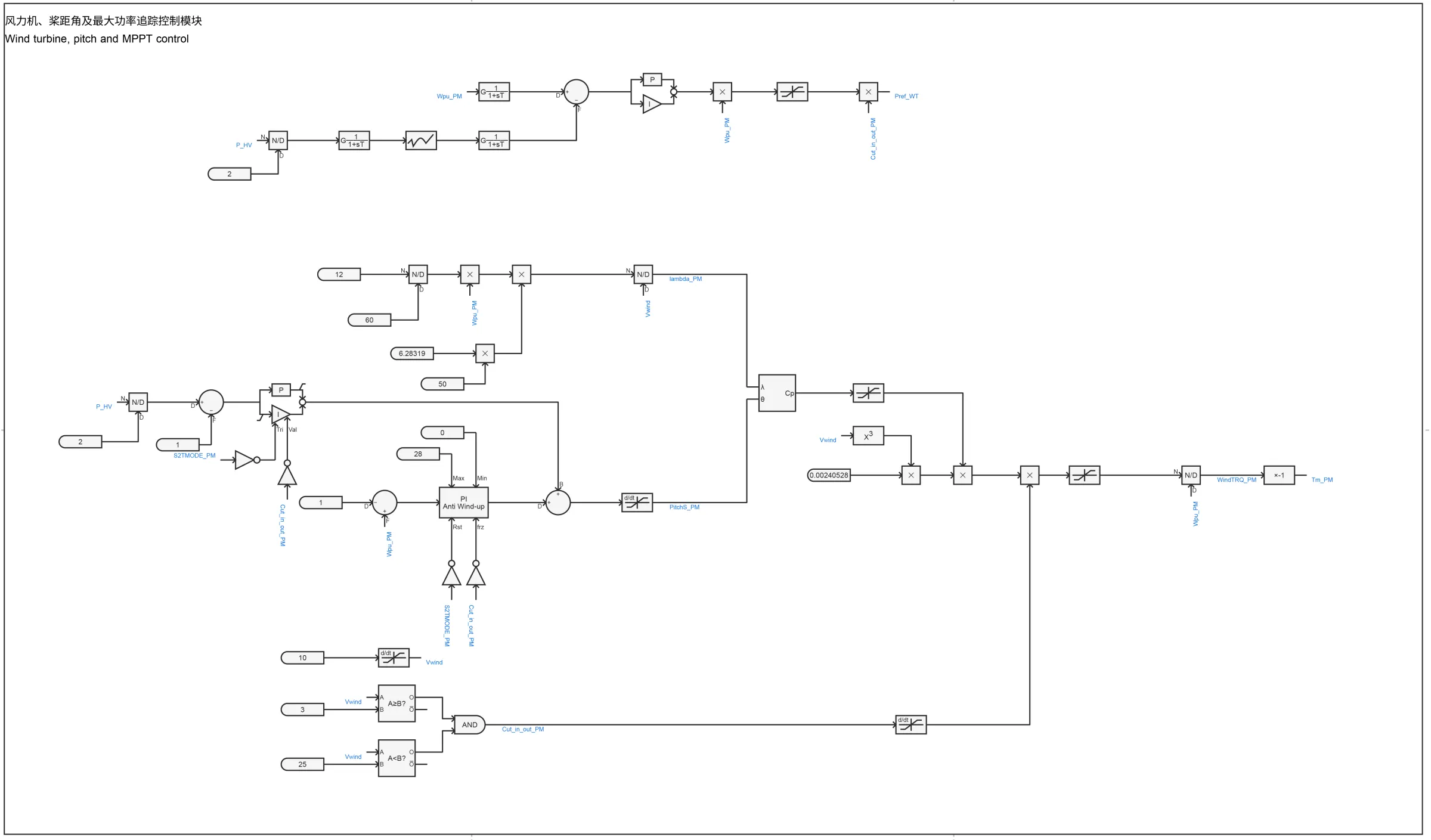

风轮机及桨距角控制由风力机模块、桨距角控制模块、转矩控制模块等机械部分组成，这些模块的功能为捕获风功率、调节桨距角、实现最大功率追踪。

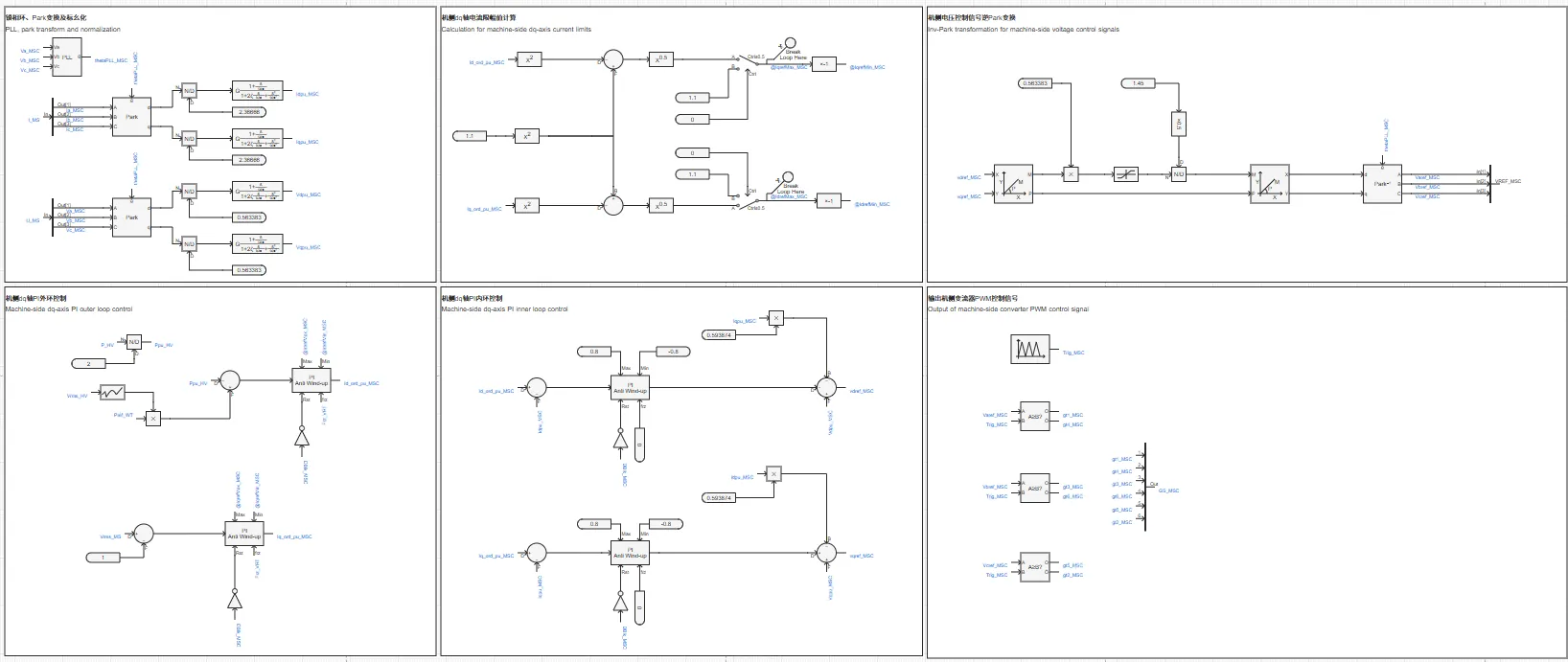

机侧变流器控制由锁相环、Park变换、机侧dq轴内外环控制、机侧dq轴电流限幅值计算、机侧电压控制信号逆Park变换与输出机侧变流器PWM控制信号等部分组成，实现对机侧交流电压、并网点处输出有功功率的控制。
与直驱风机01型-快速详细模型-标准模型-v1相比有以下不同：
- 设置dq轴外环PI控制在电压穿越期间冻结，避免故障切除后输出功率出现较大超调。

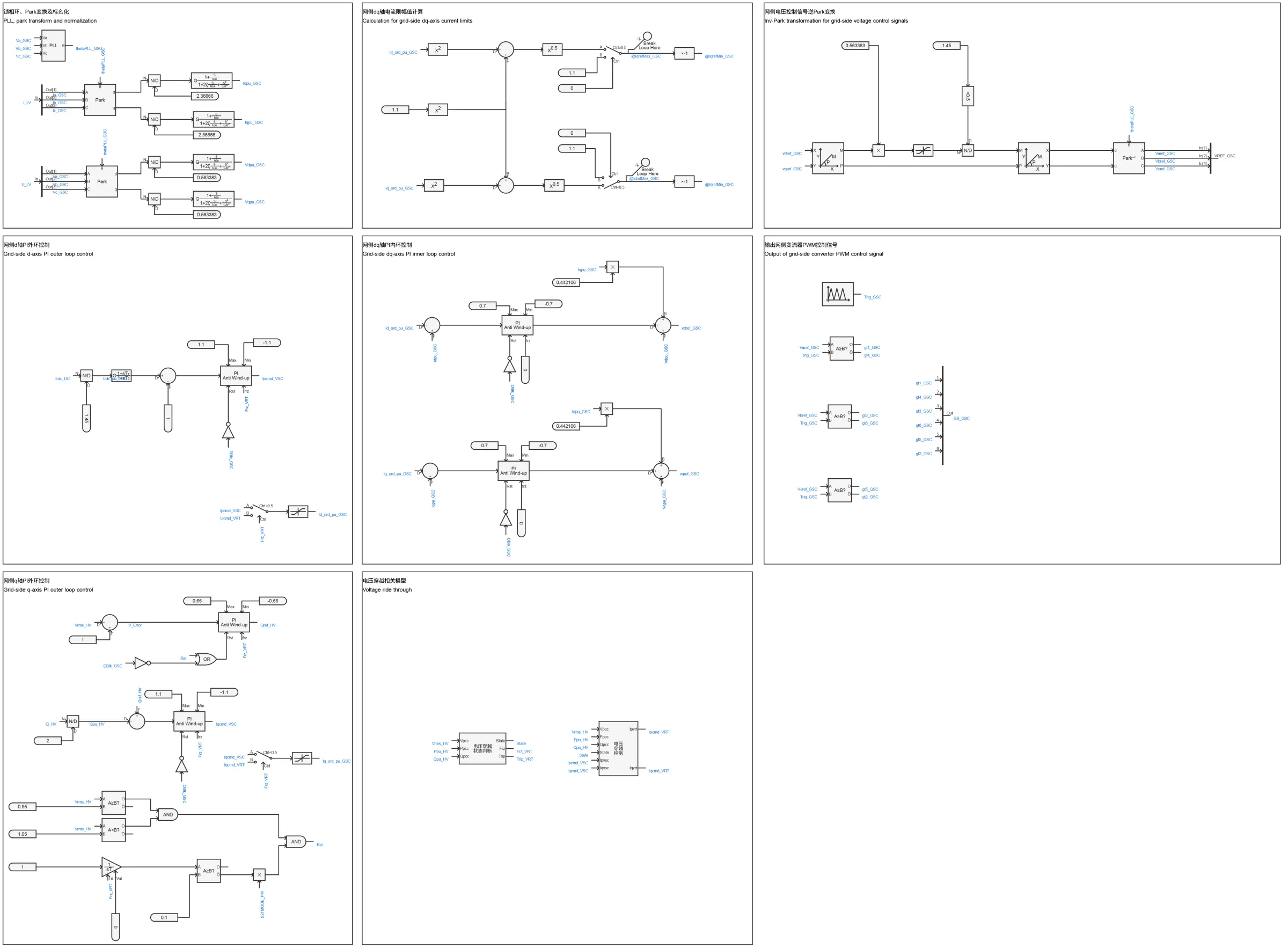

网侧变流器控制与机侧变流器控制的组成类似，用来实现对直流电压、并网点处输出无功功率的控制。
与直驱风机01型-快速详细模型-标准模型-v1相比有以下不同：
- 设置dq轴外环PI控制在电压穿越期间冻结
- 加入电压穿越状态判断模块、电压穿越控制模块
- 电压穿越期间，将参与dq轴内环PI控制的变流器控制电流指令值替换为电压穿越控制电流指令值
算例仿真测试
高低压穿越测试
按照《GB/T 36995-2018, 风力发电机组 故障电压穿越能力测试规程》国标要求进行高低压穿越测试，测试结果如下列各表所示（✓代表穿越成功，×代表穿越失败）。
| SCR=2 | SCR=1.5 | SCR=1 | |
|---|---|---|---|
| 穿越情况 | ✓ | ✓ | × |
由上表测试结果可以看到，直驱风机标准模型可在短路比≥1.5时，在高低压穿越测试中穿越成功。

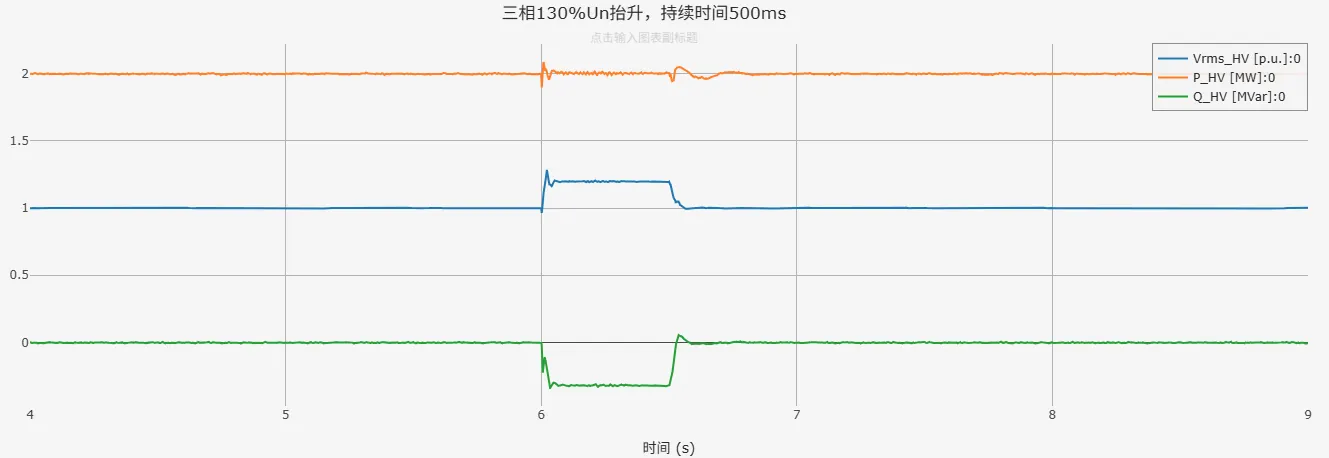

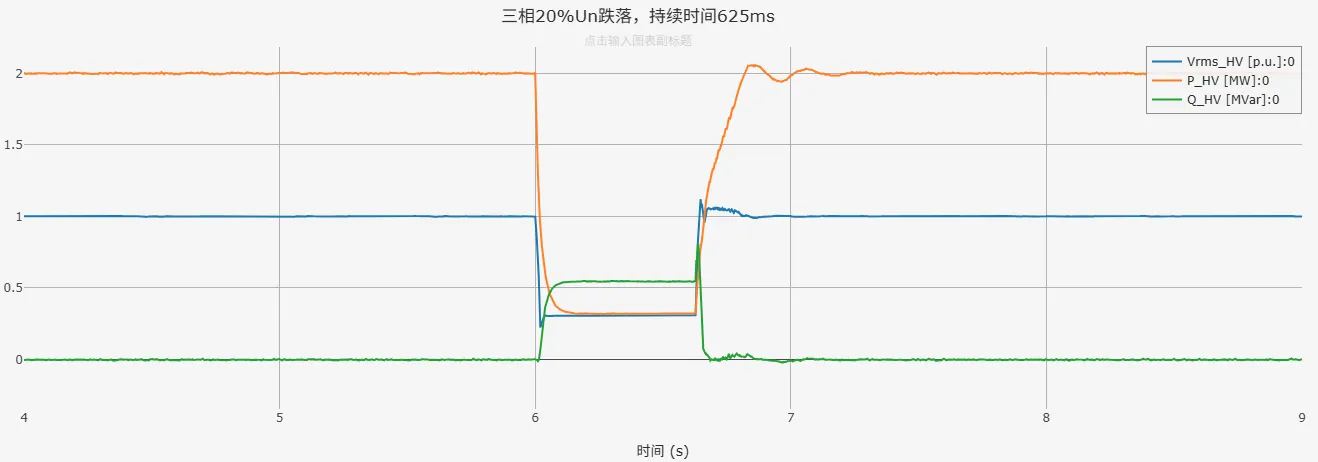

以下为SCR=2时，直驱风机01型-快速详细模型-标准模型-v2在三相20%Un跌落、三相130%Un抬升工况下的仿真结果。其中，蓝色曲线Vrms_HV为并网点电压、黄色曲线P_HV为并网点处有功功率、红色曲线Q_HV为并网点处无功功率。
电压穿越相关参数设置如下：
| 符号 | 参数名 | 参数值 |
|---|---|---|
| VLin_LV | 进入低穿状态电压值 | 0.90 p.u. |
| VLout_LV | 退出低穿状态电压值 | 0.93 p.u. |
| TdlyVLin_LV | 进入低穿延时 | 0 s |
| TdlyVLout_LV | 退出低穿延时 | 0 s |
| LVRT_IN_PFLAG | 低穿期间有功功率控制标志位 | 指定电流 |
| K1_Ip_LV | 有功电流系数 1 | 0 |
| K2_Ip_LV | 有功电流系数 2 | 0.5 |
| Ipset_LV | 有功电流设定值 | 0 p.u. |
| LVRT_IN_QFLAG | 低穿期间无功功率控制标志位 | 指定电流 |
| K1_Iq_LV | 无功电流系数 1 | 1.5 |
| K2_Iq_LV | 无功电流系数 2 | 1 |
| Iqset_LV | 无功电流设定值 | 0 p.u. |
| Ip_LVREC0_FLAG | 有功电流穿越恢复起始点标志位 | 按穿越期间有功电流 |
| TLVRT_RECOVER0_LV | 电流维持时间 | 0 s |
| Iq_LVREC0_FLAG | 无功电流穿越恢复起始点标志位 | 无附加控制 |
| VHin_HV | 进入高穿状态电压值 | 1.10 p.u. |
| VHout_HV | 退出高穿状态电压值 | 1.08 p.u. |
| TdlyVHin_HV | 进入高穿延时 | 0 s |
| TdlyVHout_HV | 退出高穿延时 | 0 s |
| HVRT_IN_PFLAG | 高穿期间有功功率控制标志位 | 指定功率 |
| KP_HV | 高电压穿越期间有功系数 | 1 |
| Pset_HV | 高电压穿越期间有功设定值 | 0 p.u. |
| HVRT_IN_QFLAG | 高穿期间无功功率控制标志位 | 指定电流 |
| K1_Iq_HV | 无功电流系数 1 | 1.5 |
| K2_Iq_HV | 无功电流系数 2 | 1 |
| Iqset_HV | 无功电流设定值 | 0 p.u. |
| Ip_HVREC0_FLAG | 有功电流穿越恢复起始点标志位 | 按穿越期间有功电流 |
| THVRT_RECOVER0_HV | 电流维持时间 | 0 s |
| Iq_HVREC0_FLAG | 无功电流穿越恢复起始点标志位 | 无附加控制 |
| VRT_RECOVER_PFLAG | 电压穿越恢复有功电流指令计算方式 | 定斜率 |
| dIp_RECOVER_max_VRT | 定斜率 | 3 p.u./s |
| VRT_RECOVER_QFLAG | 电压穿越恢复无功电流指令计算方式 | 无附加控制 |
以下为SCR=2时，直驱风机01型-快速详细模型-标准模型-v2在三相20%Un跌落、三相130%Un抬升工况下的仿真结果。其中，蓝色曲线Vrms_HV为并网点电压、黄色曲线P_HV为并网点处有功功率、红色曲线Q_HV为并网点处无功功率。
由仿真结果可以看到，电压穿越状态判断模块与电压穿越控制模块正常工作，直驱风机01型-快速详细模型-标准模型-v2穿越成功。
模型地址
点击打开模型地址：直驱风机01型-快速详细模型-标准模型-v2
附录
参数
永磁同步电机参数组
永磁同步电机PMSG相关参数
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 额定容量 | Sbase_PM | 实数 [MVA] | 单台风机额定容量 |
| 额定线电压有效值 | Vbase_PM | 实数 [kV] | 风机额定线电压有效值 |
| 额定频率 | Freq_PM | 实数 [Hz] | PMSG额定电气频率 |
| 定子绕组电阻 | Rs_PM | 实数 [p.u.] | 定子绕组电阻 |
| 定子绕组漏电抗 | Xlr_PM | 实数 [p.u.] | 定子绕组漏电抗 |
| 定子d轴电抗 | Xld_PM | 实数 [p.u.] | 定子d轴电抗 |
| 定子q轴电抗 | Xlq_PM | 实数 [p.u.] | 定子q轴电抗 |
| d轴阻尼绕组电阻 | Rldd_PM | 实数 [p.u.] | d轴阻尼绕组电阻 |
| d轴阻尼绕组漏电抗 | Xldd_PM | 实数 [p.u.] | d轴阻尼绕组漏电抗 |
| q轴阻尼绕组电阻 | Rlqd_PM | 实数 [p.u.] | q轴阻尼绕组电阻 |
| q轴阻尼绕组漏电抗 | Xlqd_PM | 实数 [p.u.] | q轴阻尼绕组漏电抗 |
| 磁场强度 | Ms_PM | 实数 [p.u.] | 磁场强度 |
| 转子惯性时间常数 | Tj_PM | 实数 [s] | 转子惯性时间常数 |
| 机械阻尼时间常数 | Dm_PM | 实数 [p.u.] | 机械阻尼时间常数 |
风力机参数组
风力机WindTurbine相关参数
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 基准有功功率 | Pbase_WT | 实数 [MW] | 基准有功功率 |
| 风轮机叶片半径 | Radturb_WT | 实数 [m] | 风轮机叶片半径 |
| 风轮机额定转速下的涡轮转速 | Vrotnom_WT | 实数 [rpm] | 风轮机额定转速下的涡轮转速 |
| 最大桨距角 | Pitchmax_WT | 实数 [deg] | 最大桨距角 |
| 最小桨距角 | Pitchmin_WT | 实数 [deg] | 最小桨距角 |
| 参考机械速度 | Wref_WT | 实数 [p.u.] | 参考机械速度 |
| 切入风速 | VwCutIn_WT | 实数 [m/s] | 切入风速 |
| 切出风速 | VwCutOut_WT | 实数 [m/s] | 切出风速 |
| Pitch比例增益系数 | KpPitch_WT | 实数 [p.u.] | Pitch比例增益系数 |
| Pitch积分时间常数 | TiPitch_WT | 实数 [s] | Pitch积分时间常数 |
| 风速 | Vwind_WT | 实数 [m/s] | 风速 |
| 空气密度 | Rho_WT | 实数 [kg/m3] | 空气密度 |
变流器及其控制参数组
变流器及其控制Converter_and_converter_controller相关参数
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 直流电压基准值 | Vdcbase_DC | 实数 [kV] | 直流电压基准值 |
| 直流母线电容 | Cap_DC | 实数 [F] | 直流母线电容 |
| 网侧额定频率 | Freq_GSC | 实数 [Hz] | 网侧额定频率 |
| 并网点电压滤波器时间常数 | Tv_GSC | 实数 [s] | 并网点电压滤波器时间常数（0~1可调） |
| 机侧滤波电感 | L_MSC | 实数 [H] | 机侧滤波电感 |
| 网侧滤波电感 | L_GSC | 实数 [H] | 网侧滤波电感 |
| 机侧PWM控制载波倍频 | Cfreq_MSC | 实数 | 机侧PWM控制载波倍频 |
| 网侧PWM控制载波倍频 | Cfreq_GSC | 实数 | 网侧PWM控制载波倍频 |
| 机侧滤波器截止频率 | FreqCutOff_MSC | 实数 [Hz] | 机侧滤波器截止频率 |
| 网侧滤波器截止频率 | FreqCutOff_GSC | 实数 [Hz] | 网侧滤波器截止频率 |
| 机侧最大电流标幺值 | Imaxpu_MSC | 实数 [p.u.] | 机侧最大电流标幺值 |
| 网侧最大电流标幺值 | Imaxpu_GSC | 实数 [p.u.] | 网侧最大电流标幺值 |
| 机侧d轴或q轴优先级 | IlimPriority_MSC | 选择 | 机侧d轴或q轴优先级（0:Iq,1:Id) |
| 网侧d轴或q轴优先级 | IlimPriority_GSC | 选择 | 网侧d轴或q轴优先级（0:Iq,1:Id) |
| 机侧锁相环比例增益系数 | KpPll_MSC | 实数 [p.u.] | 机侧锁相环比例增益系数 |
| 机侧锁相环积分增益系数 | KiPll_MSC | 实数 [p.u.] | 机侧锁相环积分增益系数 |
| 机侧Id控制PI比例增益系数 | KpId_MSC | 实数 [p.u.] | 机侧Id控制PI比例增益系数 |
| 机侧Id控制PI积分时间常数 | TiId_MSC | 实数 [s] | 机侧Id控制PI积分时间常数 |
| 机侧Iq控制PI比例增益系数 | KpIq_MSC | 实数 [p.u.] | 机侧Iq控制PI比例增益系数 |
| 机侧Iq控制PI积分时间常数 | TiIq_MSC | 实数 [s] | 机侧Iq控制PI积分时间常数 |
| 机侧Vd控制PI比例增益系数 | KpVd_MSC | 实数 [p.u.] | 机侧Vd控制PI比例增益系数 |
| 机侧Vd控制PI积分时间常数 | TiVd_MSC | 实数 [s] | 机侧Vd控制PI积分时间常数 |
| 机侧Vq控制PI比例增益系数 | KpVq_MSC | 实数 [p.u.] | 机侧Vq控制PI比例增益系数 |
| 机侧Vq控制PI积分时间常数 | TiVq_MSC | 实数 [s] | 机侧Vq控制PI积分时间常数 |
| 网侧锁相环比例增益系数 | KpPll_GSC | 实数 [p.u.] | 网侧锁相环比例增益系数 |
| 网侧锁相环积分增益系数 | KiPll_GSC | 实数 [p.u.] | 网侧锁相环积分增益系数 |
| 网侧Id控制PI比例增益系数 | KpId_GSC | 实数 [p.u.] | 网侧Id控制PI比例增益系数 |
| 网侧Id控制PI积分时间常数 | TiId_GSC | 实数 [s] | 网侧Id控制PI积分时间常数 |
| 网侧Q控制PI比例增益系数 | KpQ_GSC | 实数 [p.u.] | 网侧Q控制PI比例增益系数 |
| 网侧Q控制PI积分时间常数 | TiQ_GSC | 实数 [s] | 网侧Q控制PI积分时间常数 |
| 网侧Iq控制PI比例增益系数 | KpIq_GSC | 实数 [p.u.] | 网侧Iq控制PI比例增益系数 |
| 网侧Iq控制PI积分时间常数 | TiIq_GSC | 实数 [s] | 网侧Iq控制PI积分时间常数 |
| 网侧Vd控制PI比例增益系数 | KpVd_GSC | 实数 [p.u.] | 网侧Vd控制PI比例增益系数 |
| 网侧Vd控制PI积分时间常数 | TiVd_GSC | 实数 [s] | 网侧Vd控制PI积分时间常数 |
| 网侧Vq控制PI比例增益系数 | KpVq_GSC | 实数 [p.u.] | 网侧Vq控制PI比例增益系数 |
| 网侧Vq控制PI积分时间常数 | TiVq_GSC | 实数 [s] | 网侧Vq控制PI积分时间常数 |
启动时序参数组
启动时序参数组Start_sequence相关参数
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 网侧低压母线并网延时 | DBlk | 实数 [s] | 网侧低压母线并网延时 |
| 网侧变流器启动延时 | DBlk_GSC | 实数 [s] | 网侧变流器启动延时 |
| 转子侧变流器启动延时 | DBlk_MSC | 实数 [s] | 转子侧变流器启动延时 |
| 电机转速控制切换至转矩延时 | S2TMode_PM | 实数 [s] | 电机转速控制切换至转矩延时 |
直流斩波器参数组
直流斩波器Chopper_DC相关参数
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| chopper电路导通电压 | VdcChopOn_DC | 实数 [p.u.] | chopper电路导通电压 |
| chopper电路断开电压 | VdcChopOff_DC | 实数 [p.u.] | chopper电路断开电压 |
低电压穿越判断
低电压穿越判断
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 启用低电压穿越判断 | Enable_LV | 布尔 | 是否启用低电压穿越判断？ |
| 进入低穿状态电压值 | VLin_LV | 实数 [p.u.] | 进入低电压穿越状态电压值 |
| 退出低穿状态电压值 | VLout_LV | 实数 [p.u.] | 退出低电压穿越状态电压值 |
| 进入低穿延时 | TdlyVLin_LV | 实数 [s] | 进入低电压穿越延时 |
| 退出低穿延时 | TdlyVLout_LV | 实数 [s] | 退出低电压穿越延时 |
高电压穿越判断
高电压穿越判断
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 启用高电压穿越判断 | Enable_HV | 布尔 | 是否启用高电压穿越判断？ |
| 进入高穿状态电压值 | VHin_HV | 实数 [p.u.] | 进入高电压穿越状态电压值 |
| 退出高穿状态电压值 | VHout_HV | 实数 [p.u.] | 退出高电压穿越状态电压值 |
| 进入高穿延时 | TdlyVHin_HV | 实数 [s] | 进入高电压穿越延时 |
| 退出高穿延时 | TdlyVHout_HV | 实数 [s] | 退出高电压穿越延时 |
脱网保护控制
脱网保护控制
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 是否启用电压保护切机控制 | Trip_Enable_VRT | 布尔 | 是否启用电压保护切机控制 |
| 脱网后是否再次并网 | Reflag_VRT | 选择 | 脱网后是否再次并网 |
| 低压保护拐点1时刻 | TL1_LV | 实数 [s] | 低电压穿越保护曲线拐点1时刻 |
| 低压保护拐点1电压值 | VL1_LV | 实数 [p.u.] | 低电压穿越保护曲线拐点1电压值 |
| 低压保护拐点2时刻 | TL2_LV | 实数 [s] | 低电压穿越保护曲线拐点2时刻 |
| 低压保护拐点2电压值 | VL2_LV | 实数 [p.u.] | 低电压穿越保护曲线拐点2电压值 |
| 高压保护拐点1时刻 | TH1_HV | 实数 [s] | 高电压穿越保护曲线拐点1时刻 |
| 高压保护拐点1电压值 | VH1_HV | 实数 [p.u.] | 高电压穿越保护曲线拐点1电压值 |
| 高压保护2时刻 | TH2_HV | 实数 [s] | 高电压穿越保护曲线拐点2时刻 |
| 高压保护2电压值 | VH2_HV | 实数 [p.u.] | 高电压穿越保护曲线拐点2电压值 |
低压穿越期间控制参数
低压穿越期间控制参数
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 低穿期间有功功率控制标志位 | LVRT_IN_PFLAG | 选择 | 0-无附加控制；1-指定功率；2-指定电流；3-按穿越前电流；4-低压限有功电流 |
| 有功系数 | KP_LV | 实数 | 有功系数 |
| 有功设定值 | Pset_LV | 实数 [p.u.] | 有功设定值 |
| 有功电流系数1 | K1_Ip_LV | 实数 | 有功电流系数1 |
| 有功电流系数2 | K2_Ip_LV | 实数 | 有功电流系数2 |
| 有功电流设定值 | Ipset_LV | 实数 [p.u.] | 有功电流设定值 |
| 低压限有功电流电压下阀值 | VZEROX_LV | 实数 [p.u.] | 低压限有功电流电压下阀值 |
| 低压限有功电流电压上阀值 | VBRKPT_LV | 实数 [p.u.] | 低压限有功电流电压上阀值 |
| 低压限有功电流上阀值 | IpBRKPT_LV | 实数 [p.u.] | 低压限有功电流上阀值 |
| 低穿期间无功功率控制标志位 | LVRT_IN_QFLAG | 选择 | 0-无附加控制；1-指定功率；2-指定电流 |
| 低电压穿越期间无功系数 | KQ_LV | 实数 | 低电压穿越期间无功系数 |
| 低电压穿越期间无功设定值 | Qset_LV | 实数 [p.u.] | 低电压穿越期间无功设定值 |
| 无功电流系数1 | K1_Iq_LV | 实数 | 无功电流系数1 |
| 无功电流系数2 | K2_Iq_LV | 实数 | 无功电流系数2 |
| 无功电流设定值 | Iqset_LV | 实数 [p.u.] | 无功电流设定值 |
低压穿越结束初始时刻
低压穿越结束初始时刻
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 有功电流穿越恢复起始点标志位 | Ip_LVREC0_FLAG | 选择 | 0-无附加控制；1-按初始有功电流百分比； 2-按穿越期间有功电流； 3-按穿越期间功率 |
| 初始有功电流百分比系数 | KIp_LVREC0_LV | 实数 | 初始有功电流百分比系数 |
| 有功电流设定值 | Ipset_LVREC0_LV | 实数 [p.u.] | 有功电流设定值 |
| 电流维持时间 | TLVRT_RECOVER0_LV | 实数 [s] | 电流维持时间 |
| 无功电流穿越恢复起始点标志位 | Iq_LVREC0_FLAG | 选择 | 0-无附加控制；1-按初始无功电流百分比； 2-按穿越期间无功电流百分比； 3-按穿越期间功率 |
| 穿越期间无功电流百分比系数 | KIq_LVREC0_LV | 实数 | 穿越期间无功电流百分比系数 |
| 无功电流设定值 | Iqset_LVREC0_LV | 实数 [p.u.] | 无功电流设定值 |
高压穿越期间控制参数
高压穿越期间控制参数
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 高穿期间有功功率控制标志位 | HVRT_IN_PFLAG | 选择 | 0，无附加控制；1，指定功率；2，指定电流；3，按穿越前电流 |
| 高电压穿越期间有功系数 | KP_HV | 实数 | 高电压穿越期间有功系数 |
| 高电压穿越期间有功设定值 | Pset_HV | 实数 [p.u.] | 高电压穿越期间有功设定值 |
| 有功电流系数 1 | K1_Ip_HV | 实数 | 有功电流系数 1 |
| 有功电流系数 2 | K2_Ip_HV | 实数 | 有功电流系数 2 |
| 有功电流设定值 | Ipset_HV | 实数 [p.u.] | 有功电流设定值 |
| 高穿期间无功功率控制标志位 | HVRT_IN_QFLAG | 选择 | 0，无附加控制；1，指定功率；2，指定电流 |
| 无功功率系数 | KQ_HV | 实数 | 无功功率系数 |
| 无功功率设定值 | Qset_HV | 实数 [p.u.] | 无功功率设定值 |
| 无功电流系数 1 | K1_Iq_HV | 实数 | 无功电流系数 1 |
| 无功电流系数 2 | K2_Iq_HV | 实数 | 无功电流系数 2 |
| 无功电流设定值 | Iqset_HV | 实数 [p.u.] | 无功电流设定值 |
高压穿越结束初始时刻
高压穿越结束初始时刻
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 有功电流穿越恢复起始点标志位 | Ip_HVREC0_FLAG | 选择 | 0-无附加控制 1-按初始功率百分比 2-按穿越期间有功电流 3-按穿越期间功率 |
| 初始有功电流百分比系数 | KIp_HVREC0_HV | 实数 | 初始有功电流百分比系数 |
| 有功电流设定值 | Ipset_HVREC0_HV | 实数 [p.u.] | 有功电流设定值 |
| 电流维持时间 | THVRT_RECOVER0_HV | 实数 [s] | 电流维持时间 |
| 无功电流穿越恢复起始点标志位 | Iq_HVREC0_FLAG | 选择 | 0 无附加控制；1 按初始无功电流；2 按穿越期间无功电流百分比；3 按穿越期间功率 |
| 故障期间无功电流百分比系数 | KIq_HVREC0_HV | 实数 | 故障期间无功电流百分比系数 |
| 无功电流设定值 | Iqset_HVREC0_HV | 实数 [p.u.] | 无功电流设定值 |
穿越恢复控制
穿越恢复控制
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 电压穿越恢复有功电流指令计算方式 | VRT_RECOVER_PFLAG | 选择 | 0，无附加控制； 1，定斜率；2，按惯性曲线 |
| 定斜率 | dIp_RECOVER_max_VRT | 实数 [p.u./s] | 定斜率 |
| 惯性曲线 | Tcons_Precover_VRT | 实数 [s] | 惯性曲线 |
| 电压穿越恢复无功电流指令计算方式 | VRT_RECOVER_QFLAG | 选择 | 0，无附加控制； 1，定斜率；2，按惯性曲线 |
| 定斜率 | dIq_RECOVER_max_VRT | 实数 [p.u./s] | 定斜率 |
| 惯性曲线 | Tcons_Qrecover_VRT | 实数 [s] | 惯性曲线 |
单元测试
单元测试
| 参数名 | 键名 | 类型 [单位] | 描述 |
|---|---|---|---|
| 并网点线电压有效值 | Vbase_HV | 实数 [kV] | 并网点线电压有效值 |
| 风机并网方式 | GridType | 选择 | 风机并网方式 |
| 系统短路比 | SCR | 实数 | 系统短路比 |
| 系统阻抗比 | XR | 实数 | 系统阻抗比 |
| 电压穿越类型 | Fault_VRT | 选择 | 电压穿越类型 |
| 理想电压源是否为故障电压源 | FaultSet | 选择 | 理想电压源是否为故障电压源 |
| 理想电压源故障开始时间 | FaultStartTime | 实数 [s] | 理想电压源故障开始时间 |
| 理想电压源故障结束时间 | FaultEndTime | 实数 [s] | 理想电压源故障结束时间 |
| 理想电压源故障电压降 | FaultDropRatio | 实数 [p.u.] | 理想电压源故障电压降 |
